Tragbarer Gravierlaser im Koffer
Faserlaser im Rollkoffer für Beschriftungen vor Ort

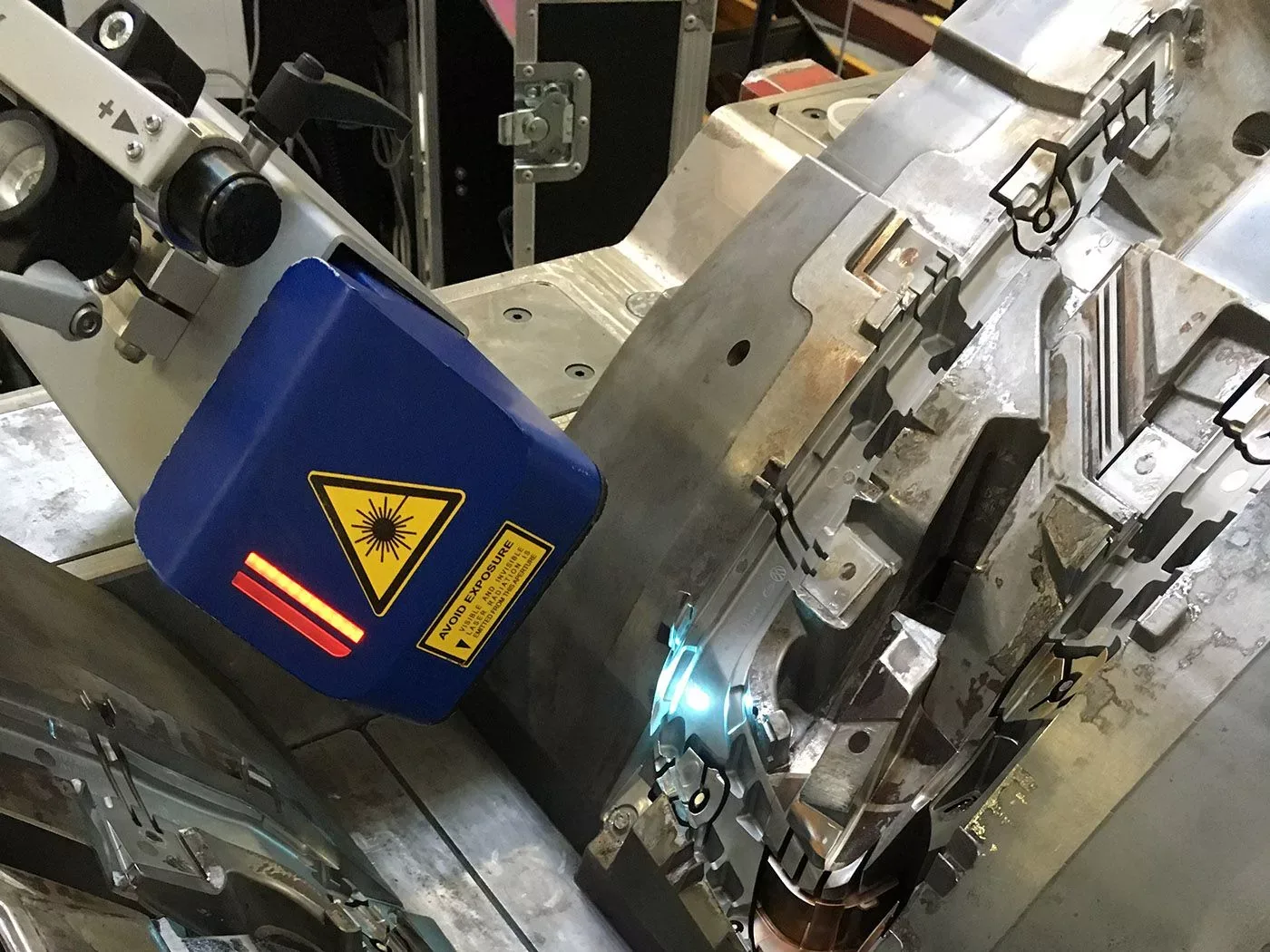

Der tragbare Gravierlaser steckt komplett in einem Rollkoffer. Laserquelle, Steuerung, Laserkopf und Kabel sind darin verstaut, der Koffer passt ins Auto und rollt durch die Halle. Am Einsatzort wird der Laserkopf über manuelle XYZ-Schlitten ausgerichtet, zwei rote Lichtpunkte zeigen den richtigen Fokusabstand. So beschriften Sie Formen, Maschinen und große Bauteile genau dort, wo sie stehen. Man spricht auch von einem mobilen Beschriftungslaser. Soll der Laserkopf mit Magnetfuß direkt auf der Form sitzen, passt der Gravierlaser mit Magnetstativ.
Ihre Vorteile auf einen Blick
Alles in einem Koffer
Kompakter Rollkoffer, optimiert zum Einladen ins Auto und zum Fahren durch die Halle.
Schonend verstaut
Laserkopf und Lichtleitkabel liegen auf einer drehbaren Trommel im Koffer.
Fokus in Sekunden
Zwei rote Lichtpunkte treffen sich im richtigen Arbeitsabstand.
XYZ-Verstellung
Manuelle Schlitten, als Option motorisch mit Taste zum Feststellen der Achsen.
Ethernet-Anschluss
Daten am Bürorechner vorbereiten oder den Laser fernsteuern.
20, 30 oder 50 W
Faserlaser mit bis zu 1 mJ Pulsenergie, luftgekühlt, Leistungsaufnahme 300 W.
Wofür brauchen Sie einen tragbaren Gravierlaser?

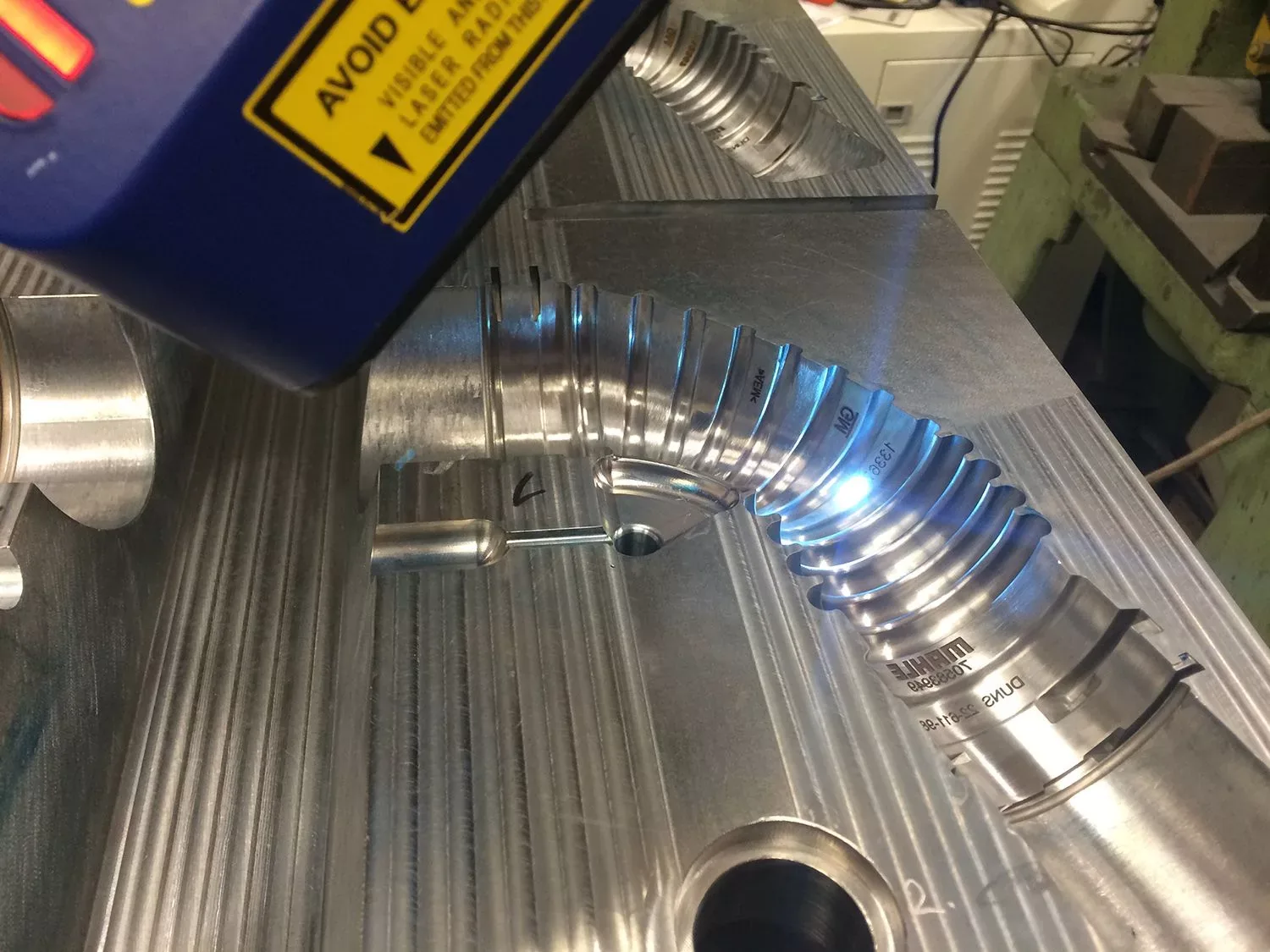

Nicht jedes Teil kann zum Laser gebracht werden. Spritzgussformen in der Maschine, Großwerkzeuge, Anlagen beim Kunden oder schwere Bauteile bleiben besser, wo sie sind. Der tragbare Gravierlaser kommt zu ihnen. Typische Aufgaben:
- Werkzeug- und Inventarnummern an Formen und Vorrichtungen
- Typenschilder und Kennzeichnungen an Maschinen und Anlagen
- Nachträgliche Kennzeichnung beim Kunden oder auf der Baustelle
- Seriennummern und Codes auf schweren Bauteilen
- Beschriftung in verschiedenen Hallen ohne festen Laserarbeitsplatz
Koffer, Magnetstativ oder Tischgerät?
| Ausführung | Stärke | Gut geeignet für |
|---|---|---|
| Tragbarer Gravierlaser im Koffer | Komplett transportabel, ins Auto verladbar | Einsätze an wechselnden Orten und beim Kunden |
| Gravierlaser mit Magnetstativ | Magnetfuß hält direkt auf der Form, Felder bis 300 × 300 mm | Formenbau und Werkzeugbau in der eigenen Werkstatt |
| Kompakter Gravierlaser | Tischgerät mit Säule, bis 8.000 mm/s | Kleinere Teile auf der Werkbank |
So funktioniert der tragbare Gravierlaser
- Koffer zum Einsatzort rollen, öffnen und anschließen.
- Laserkopf von der Trommel nehmen und in die Halterung setzen.
- Mit den XYZ-Schlitten an die Fläche fahren, bis sich die beiden roten Punkte treffen.
- Beschriftung am PC wählen oder über Ethernet vom Bürorechner übernehmen.
- Laser starten, kontrollieren, Kopf zurück auf die Trommel, Koffer schließen.
Technische Daten tragbarer Gravierlaser
| Parameter | Wert |
|---|---|
| Typ | HCP 20 |
| Laserquelle | Faserlaser, gepulst |
| Laserleistung | 20, 30 oder 50 W |
| Wellenlänge | 1.064 nm |
| Pulsenergie | bis 1.000 µJ |
| Pulsspitzenleistung | 10 kW, 12 kW bei 50 W |
| Pulsfrequenz | 20 bis 100 / 30 bis 100 / 50 bis 100 kHz (20 / 30 / 50 W) |
| Beschriftungsgeschwindigkeit | bis 2.000 mm/s |
| Pilotlaser | 635 nm |
| Hauptkabel | 3 m (Standard) |
| Kühlung | Luft |
| Leistungsaufnahme | 300 W |
| Anschluss | 100 bis 240 V |
| Betriebstemperatur | 5 bis 50 / 5 bis 40 / 5 bis 35 °C (20 / 30 / 50 W) |
| Lagertemperatur | −10 bis 60 °C |
| Verstellung | manuelle XYZ-Schlitten, Option motorisch mit Feststelltaste |
| Schnittstelle | Ethernet zum übergeordneten PC |
| Transport | Rollkoffer mit Drehtrommel für Laserkopf und Kabel |
| Laserklasse | offenes System, Klasse 4 nach EN 60825-1 |
Die Lieferzeit hängt von der aktuellen Auftragslage ab, die momentane Lieferzeit finden Sie in Ihrem Angebot.
Einsatz und Werkstoffe
- Einsatz: Formenbau, Werkzeugbau, Instandhaltung, Service beim Kunden, Anlagenbau
- Werkstoffe: Stahl, Edelstahl, Aluminium, Kupfer, Messing, viele Kunststoffe
- Beschriftungen: Texte, Nummern, Logos, QR- und DataMatrix-Codes
- Passend dazu: Gravierlaser mit Magnetstativ, Werkstattmikroskop zur Kontrolle
Kurzanleitung tragbarer Gravierlaser
Die Kurzanleitung fasst Aufbau, Beschriften und Pflege zusammen. Mit dem Gerät erhalten Sie die vollständige Bedienungsanleitung.
Aufbauen und Beschriften
- Koffer sicher abstellen, Netz und PC anschließen.
- Laserkopf einsetzen und mit den XYZ-Schlitten ausrichten, bis sich die roten Punkte treffen.
- Laserbereich kennzeichnen, alle Personen im Bereich tragen die Laserschutzbrille.
- Beschriftung wählen und starten.
Gut zu wissen
Der Laser ist ein offenes System mit unsichtbarer Strahlung der Klasse 4. Arbeiten Sie nur mit Laserschutzbrille in einem abgegrenzten Bereich, achten Sie auf Reflexionen an blanken Flächen. Lichtleitkabel nicht knicken und für den Transport immer auf die Trommel wickeln.
Pflege und Wartung
Linse sauber halten und nur mit geeigneten Optiktüchern reinigen. Koffer und Lüftung frei von Staub halten. Die Faserlaserquelle ist nahezu wartungsfrei. Bei Fragen zum Gerät sind wir gern für Sie da.
