Gravierlaser mit Magnetstativ für Formen und Werkzeuge
Laserbeschriftung direkt an der Form, auch als dunkle Anlassbeschriftung

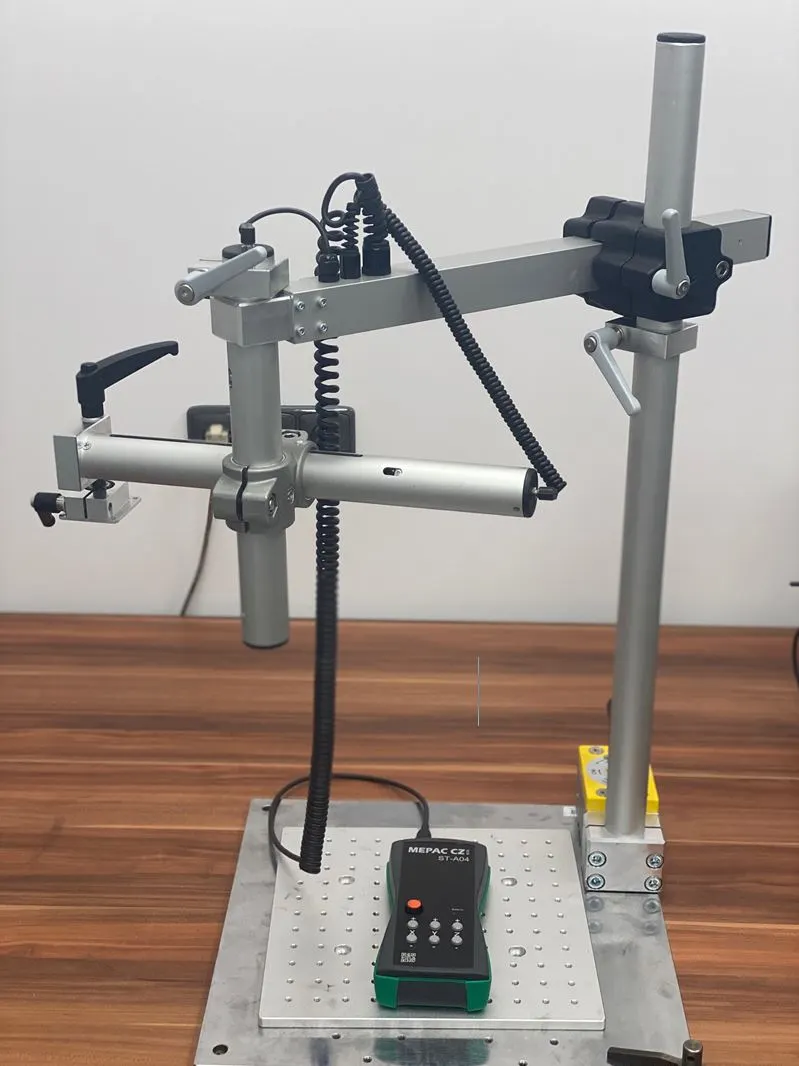

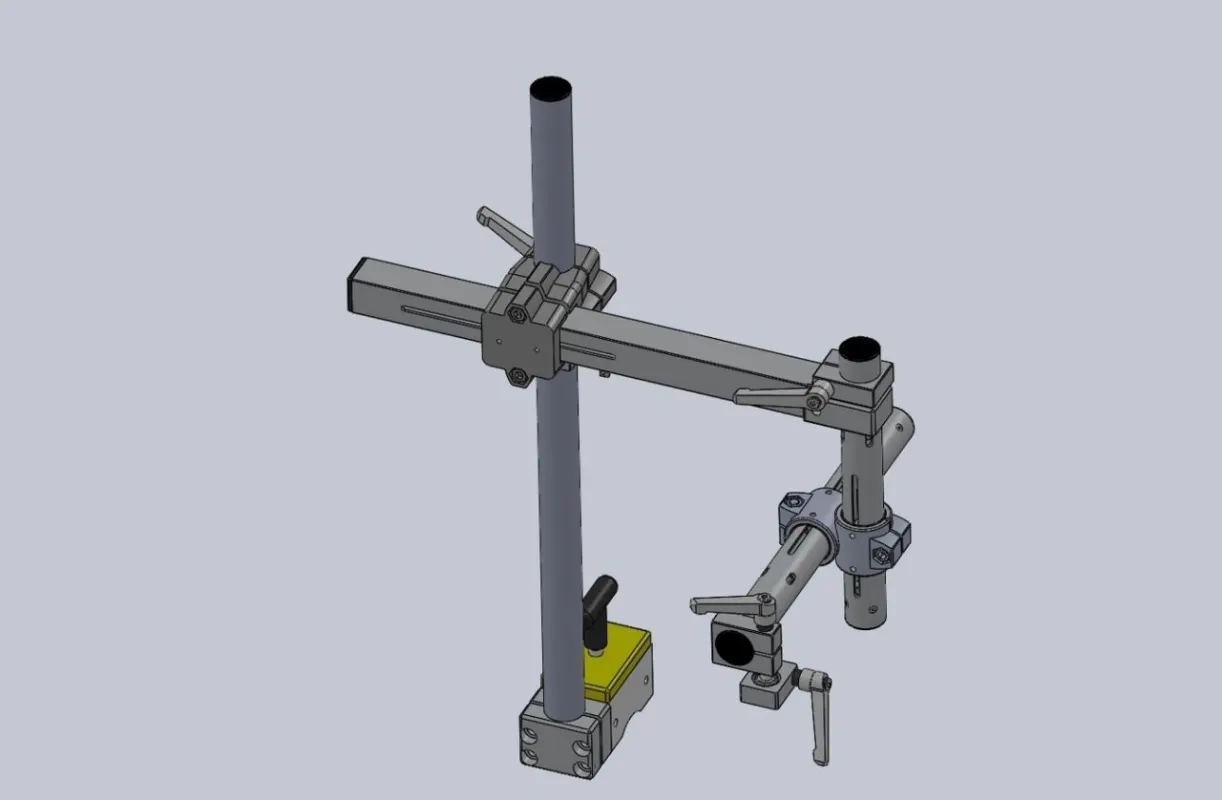

Mit dem Magnetstativ kommt der Gravierlaser zum Werkstück, nicht umgekehrt. Der Magnetfuß hält das Stativ auf der Spritzgussform, der Werkzeugplatte oder dem Maschinentisch, über Arme und Kugelgelenk richten Sie den Laserkopf auf die Fläche aus. So beschriften Sie Formen, Werkzeuge und große Bauteile dort, wo sie liegen. Der offene Faserlaser graviert Nummern, Logos und Codes tief und dauerhaft oder erzeugt eine dunkle Anlassbeschriftung ohne Materialabtrag. Für kleinere Teile auf der Werkbank gibt es den kompakten Gravierlaser.
Ihre Vorteile auf einen Blick
Laserkopf kommt zum Werkstück
Kein Ausbau, kein Transport. Beschriften direkt an der Form oder in der Maschine.
Starker Magnetfuß
Permanentmagnet mit ca. 4.600 N Haltekraft auf Stahlflächen.
In jedem Winkel
Kugelgelenk: Laserkopf um 360° drehen und etwa 30° neigen.
Großer Verstellbereich
X 100 bis 350 mm, Y 0 bis 260 mm, Höhe 150 bis 800 mm plus Feinverstellung 70 bis 140 mm.
Gravur und Anlassbeschriftung
Tiefe Gravur bis 0,5 mm in Edelstahl oder dunkle Beschriftung ohne Abtrag.
Felder bis 300 × 300 mm
Linse nach Wunsch, Faserlaser mit 20, 30 oder 50 W.
Wofür brauchen Sie die Laserbeschriftung direkt am Werkzeug?
Große Spritzgussformen, Druckgussformen und Stanzwerkzeuge passen unter keinen Tischlaser. Trotzdem brauchen sie Werkzeugnummern, Kavitätennummern, Logos oder Prüfzeichen. Bisher hieß das: Form ausbauen, zum Dienstleister schicken oder per Hand elektrisch gravieren. Mit Magnetstativ und offenem Faserlaser beschriften Sie direkt in Ihrer Werkstatt.
- Werkzeug- und Kavitätennummern auf Formplatten und Einsätzen
- Logos, Recyclingzeichen und Texte in der Kavität
- Anlassbeschriftung auf Edelstahl und Werkzeugstahl, glatt und ohne Abtrag
- Kennzeichnung großer Bauteile, Rahmen und Maschinenteile
- QR- und DataMatrix-Codes zur Rückverfolgung
Für die Kontrolle feiner Gravuren eignet sich das Werkstattmikroskop mit Magnetfuß. Zum Spannen kleinerer Teile passen die schwenkbaren Magnet-Werkstückhalter.
Basic oder Pro?
| Ausführung | Stärke | Gut geeignet für |
|---|---|---|
| Basic | Solider Einstieg, Feld 110 × 110 mm, als Option 175 × 175 mm | Beschriftung und Gravur in der Werkstatt |
| Pro | Bis 8.000 mm/s, Lebensdauer über 50.000 h | Häufiger Einsatz und größere Stückzahlen |
| Kompakter Gravierlaser | Tischgerät mit Säule | Kleinere Teile, die auf den Tisch passen |
So funktioniert der Gravierlaser mit Magnetstativ
- Magnetstativ auf eine Stahlfläche neben der Beschriftungsstelle setzen.
- Grob in der Höhe einstellen, Arme ausschwenken und Laserkopf über die Fläche bringen.
- Mit dem Kugelgelenk den Laserkopf rechtwinklig zur Fläche ausrichten, alle Klemmungen festziehen.
- Mit der Feinverstellung den Fokus treffen, Lage mit dem Pilotlaser prüfen.
- Text, Logo oder Code am PC wählen, Parameter für Gravur oder Anlassbeschriftung einstellen und starten.
Technische Daten Gravierlaser mit Magnetstativ
Laser
| Parameter | Basic | Pro |
|---|---|---|
| Laserquelle | Faserlaser 20, 30 oder 50 W | Faserlaser 20, 30 oder 50 W |
| Wellenlänge | 1.064 ± 4 nm | 1.064 nm |
| Beschriftungsfeld | 110 × 110 mm, Option 175 × 175 mm | je nach Linse 110 × 110 bis 300 × 300 mm |
| Geschwindigkeit | bis 5.000 mm/s | bis 8.000 mm/s |
| Pulsenergie | 0,8 bis 1,0 mJ | 0,67 / 0,75 / 1 mJ (20 / 30 / 50 W) |
| Pulsfrequenz | 20 bis 60 kHz | 30 bis 60 / 40 bis 60 / 50 bis 100 kHz |
| Pulsdauer | 80 bis 140 ns | 120 bis 150 / 130 bis 160 / 140 bis 200 ns |
| Lebensdauer Laserquelle | mindestens 30.000 h | über 50.000 h |
| Parameter | Wert (Basic) |
|---|---|
| Gravurtiefe | bis 0,5 mm (Edelstahl) |
| Strahlqualität | M² bis 1,8 |
| Leistungsstabilität | besser als 5 % |
| Lichtleitfaser | 1,5 m |
| Kühlung | Luft |
| Anschluss | 100 bis 240 V AC, 50/60 Hz |
| Umgebung | 0 bis 30 °C, Luftfeuchte 10 bis 95 % |
| Laserkopf (L × B × H) | 445 × 95 × 95 mm |
| Laserquelle (L × B × H) | 472 × 220 × 350 mm |
| Gewicht | 22 kg |
Magnetstativ
| Parameter | Wert |
|---|---|
| Typ | STA-03 |

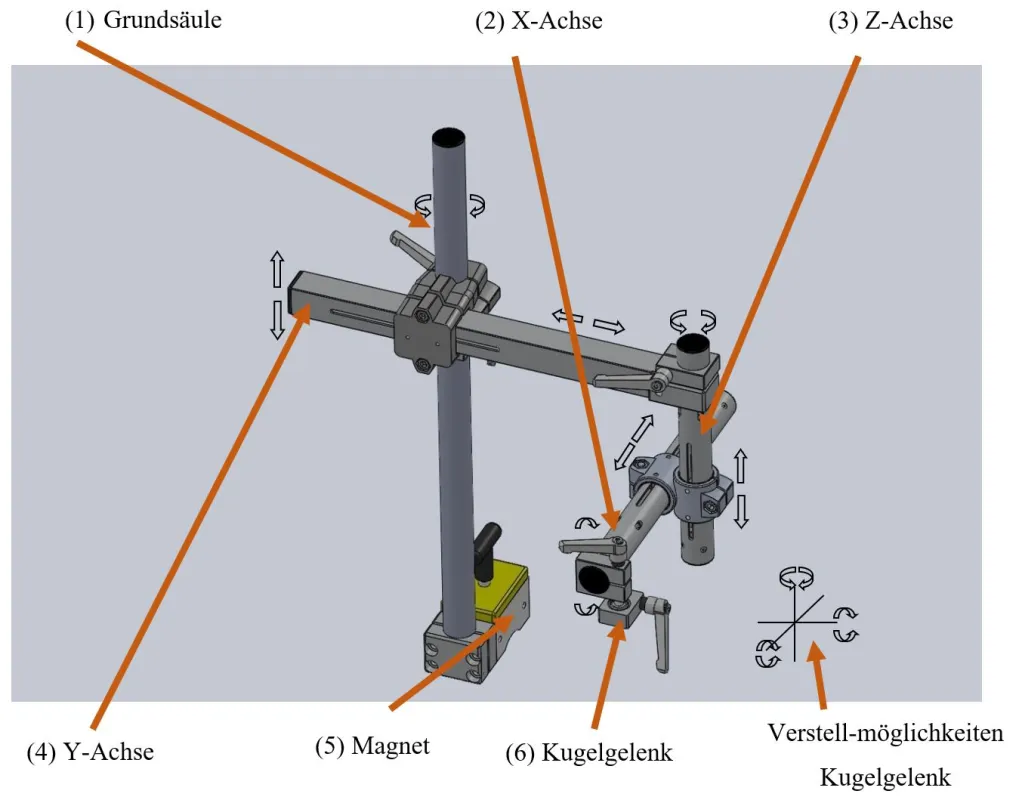

| Verstellbereich | X 100 bis 350 mm, Y 0 bis 260 mm, Z1 150 bis 800 mm, Z2 70 bis 140 mm |
| Kugelgelenk | Drehen 360°, Neigen ca. 30° |
| Magnetfuß | Permanentmagnet, Haltekraft ca. 4.600 N |
| Tragkraft | 3 kg |
| Gewicht | 13 kg |
Lieferumfang
- Faserlaser mit Laserkopf und Steuerung
- Steuersoftware und Lenovo PC oder Notebook
- Laserschutzbrille passend zur Laserklasse
- Magnetstativ (wahlweise auch ohne Stativ als offener Tischlaser)
Optionen: Autofokus, Drehachse für runde Teile, Linsen für andere Feldgrößen, Absaugung. Laserklasse: offenes System, Klasse 4 nach EN 60825-1.
Die Lieferzeit hängt von der aktuellen Auftragslage ab, die momentane Lieferzeit finden Sie in Ihrem Angebot.
Einsatz und Werkstoffe
- Einsatz: Formenbau, Werkzeugbau, Druckguss, Stanz- und Umformtechnik, Maschinenbau, Instandhaltung
- Werkstoffe: Werkzeugstahl auch gehärtet, Edelstahl, Aluminium, Kupfer, Messing, einige Kunststoffe und Keramik
- Beschriftungsarten: Tiefengravur, dunkle Anlassbeschriftung, Abtragen von Beschichtungen
- Passend dazu: Kompakter Gravierlaser für die Werkbank, Werkstattmikroskop zur Kontrolle
Kurzanleitung Gravierlaser mit Magnetstativ
Die Kurzanleitung fasst Aufbau, Beschriften und Pflege zusammen. Mit dem Gerät erhalten Sie die vollständige Bedienungsanleitung.
Aufbauen und Beschriften
- Stativ auf eine saubere, ebene Stahlfläche setzen und den Magneten anlegen.
- Laserkopf in die Aufnahme setzen, Arme und Kugelgelenk ausrichten und festklemmen.
- Laserbereich kennzeichnen, alle Personen im Bereich tragen die Laserschutzbrille.
- Fokus mit der Feinverstellung einstellen, Lage mit dem Pilotlaser prüfen und starten.
Gut zu wissen
Der Laser ist ein offenes System mit unsichtbarer Strahlung der Klasse 4. Reflexionen an blanken Formflächen sind gefährlich für Augen und Haut. Arbeiten Sie nur mit Laserschutzbrille in einem abgegrenzten Bereich. Das Stativ trägt höchstens 3 kg. Vor dem Lösen des Magneten das Stativ festhalten.
Pflege und Wartung
Linse sauber und staubfrei halten, nur mit geeigneten Optiktüchern reinigen. Magnetfuß und Klemmungen von Spänen frei halten. Die Faserlaserquelle ist nahezu wartungsfrei. Bei Fragen zum Gerät sind wir gern für Sie da.
Videos
Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Mehr InformationenPasst dazu
Lasersysteme
Kompakter Gravierlaser 20–50 W
Lasersysteme
Tragbarer Gravierlaser im Koffer
Magnetspanntechnik
Schwenkbarer Magnet-Werkstückhalter, schaltbar
Werkstattmikroskop mit Magnetfuß und Gelenkarm
Magnetspanntechnik
MAGBALL: Magnethalter mit Kugelgelenk
Sie haben Fragen zu unseren Produkten?
Hinterlassen Sie Ihre Kontaktdaten und schreiben Sie uns kurz, wir melden uns schnellstmöglich.
Was ist die Laserbeschriftung von Werkzeugen?
Bei der Laserbeschriftung schreibt ein Faserlaser Nummern, Texte, Logos oder Codes dauerhaft in die Oberfläche von Formen und Werkzeugen. Mit dem Magnetstativ geschieht das direkt am Werkzeug, ohne Ausbau und ohne Transport.
Wie heißt so ein Gerät noch?
Gravierlaser mit Magnetfuß, Laser mit Magnetstativ, mobiler Gravierlaser, Werkzeugbeschriftungslaser, Faserlaser mit Stativ, Lasermarkierer für Formen, Anlassbeschriftungslaser, im Englischen Laser Marker with Magnetic Stand.
Was ist eine Anlassbeschriftung?
Der Laser erwärmt die Oberfläche von Stahl oder Edelstahl gezielt, dabei entsteht eine dunkle Oxidschicht. Es wird kein Material abgetragen, die Oberfläche bleibt glatt. Das eignet sich gut für Edelstahl und polierte Flächen.
Kann ich auch farbig beschriften?
Eine dunkle Anlassbeschriftung auf Stahl und Edelstahl ist mit diesem Faserlaser möglich. Für bunte Anlassfarben wird in der Regel eine MOPA-Laserquelle mit einstellbarer Pulsdauer gebraucht. Sprechen Sie uns an, wir prüfen Ihre Anwendung und nennen Ihnen die passende Lösung.
Wie hält das Stativ am Werkstück?
Mit einem Permanentmagneten mit einer Haltekraft von ca. 4.600 N auf Stahlflächen.
Wie weit lässt sich der Laserkopf verstellen?
X 100 bis 350 mm, Y 0 bis 260 mm, grobe Höhe 150 bis 800 mm und feine Höhe 70 bis 140 mm. Über das Kugelgelenk dreht sich der Laserkopf um 360° und neigt sich um etwa 30°.
Was ist der Unterschied zwischen Basic und Pro?
Die Ausführung Pro arbeitet laut Hersteller mit bis zu 8.000 mm/s und einer Lebensdauer der Laserquelle über 50.000 Stunden. Die Ausführung Basic erreicht bis 5.000 mm/s und mindestens 30.000 Stunden. Beide gibt es mit 20, 30 oder 50 W.
Wie groß ist das Beschriftungsfeld?
Standard ist 110 × 110 mm. Mit anderen Linsen sind größere Felder bis 300 × 300 mm möglich.
Was ist im Lieferumfang enthalten?
Faserlaser mit Laserkopf und Steuerung, Steuersoftware, Lenovo PC oder Notebook, Laserschutzbrille passend zur Laserklasse und das Magnetstativ.
Was kann ich beschriften?
Texte, Werkzeug- und Kavitätennummern, Seriennummern, QR- und DataMatrix-Codes, Logos und Grafiken.
Kann ich den Laser auch ohne Stativ nutzen?
Ja. Der Laser lässt sich auch als offener Tischlaser einsetzen.
Welche Optionen gibt es?
Autofokus, Drehachse für runde Teile, Linsen für andere Feldgrößen und eine Absaugung.
Brauche ich eine Laserschutzbrille?
Ja. Der Laser ist ein offenes System der Laserklasse 4. Arbeiten Sie nur mit Laserschutzbrille in einem abgegrenzten Laserbereich, auch Reflexionen an blanken Formflächen sind gefährlich.
Wie lange ist die Lieferzeit?
Die Lieferzeit hängt von der aktuellen Auftragslage ab, die momentane Lieferzeit finden Sie in Ihrem Angebot.
Wie bekomme ich ein Angebot?
Schreiben Sie uns über das Anfrageformular oder rufen Sie uns an. Nennen Sie Werkstoff, Größe der Werkzeuge und gewünschte Beschriftung.
