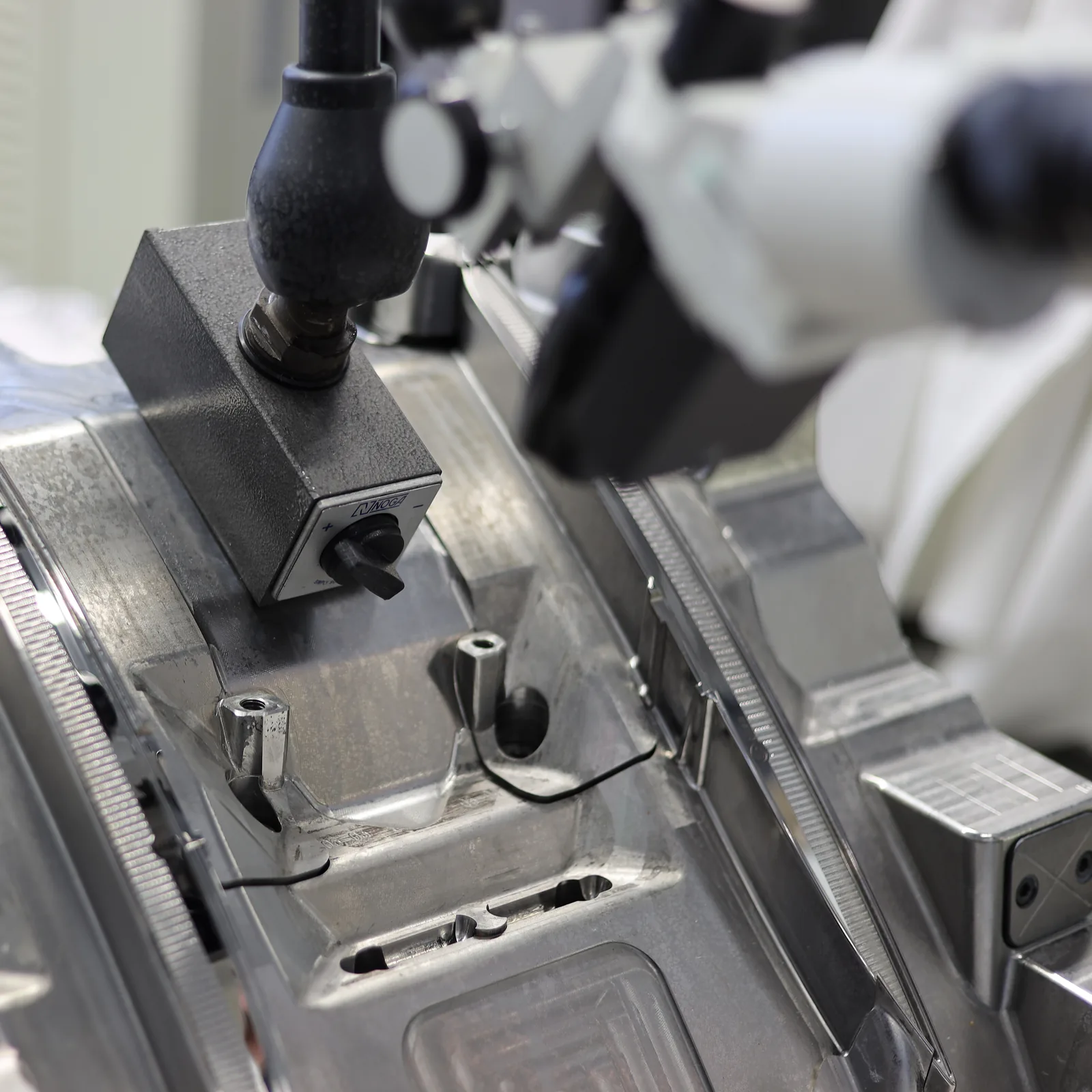

Schaltbarer Magnetfuß des Werkstattmikroskops auf einer Spritzgussform, Stereomikroskop mit Gelenkarm darüber

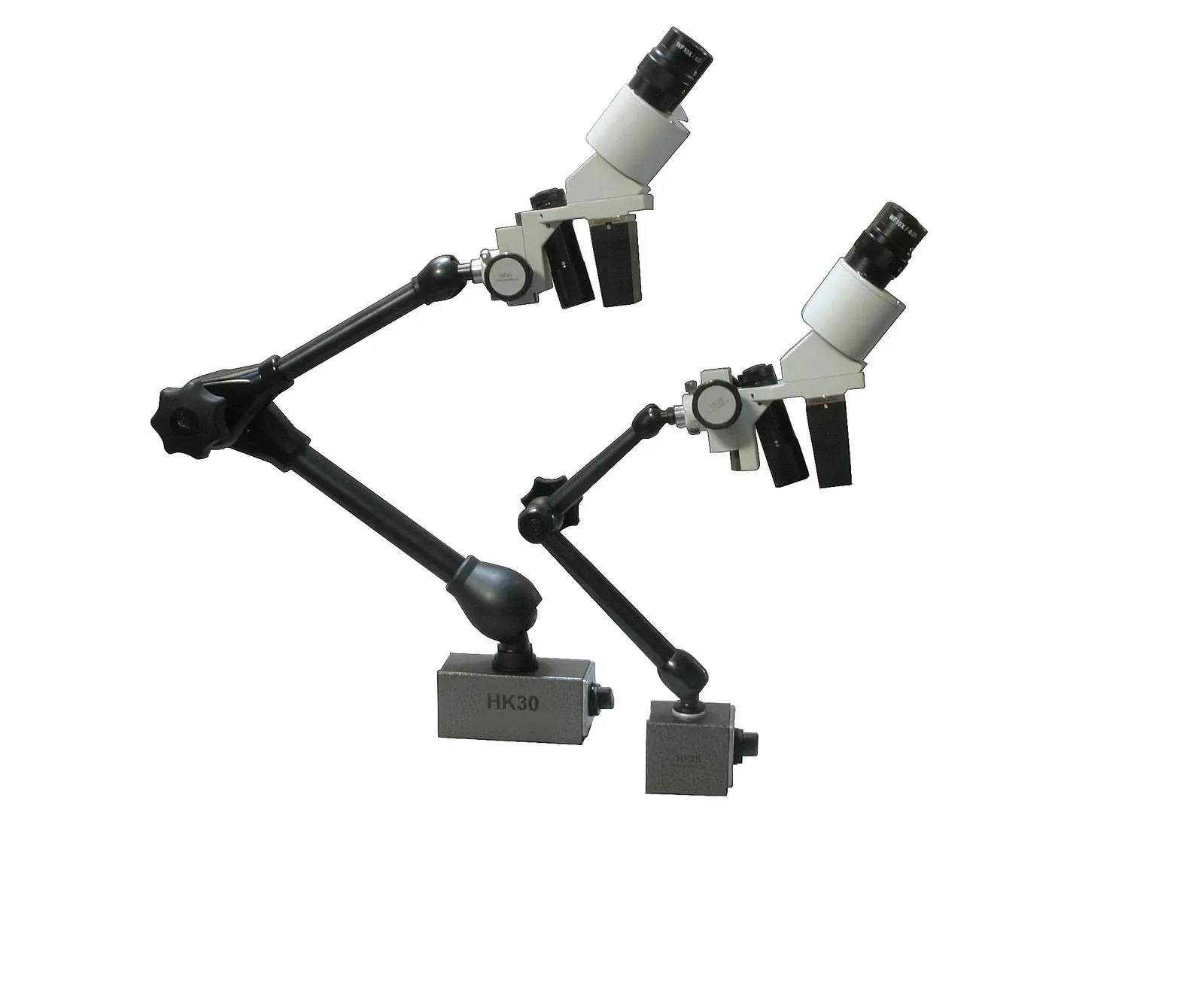

Werkstattmikroskop HK28 mit kurzem und HK30 mit langem Gelenkarm, beide mit Magnetfuß

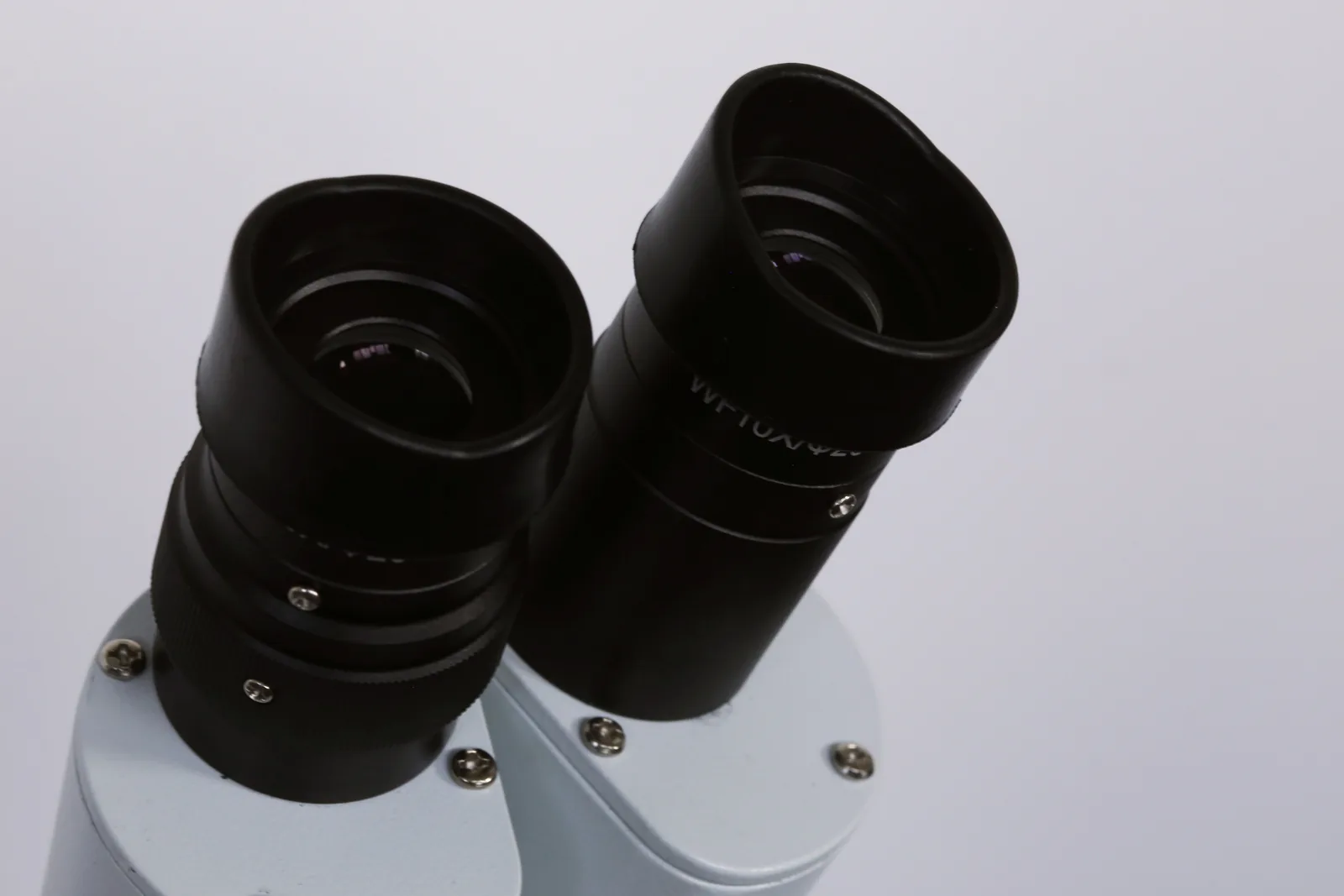

Okulare WF10x des Stereomikroskops für 10-fache Vergrößerung in der Werkstatt

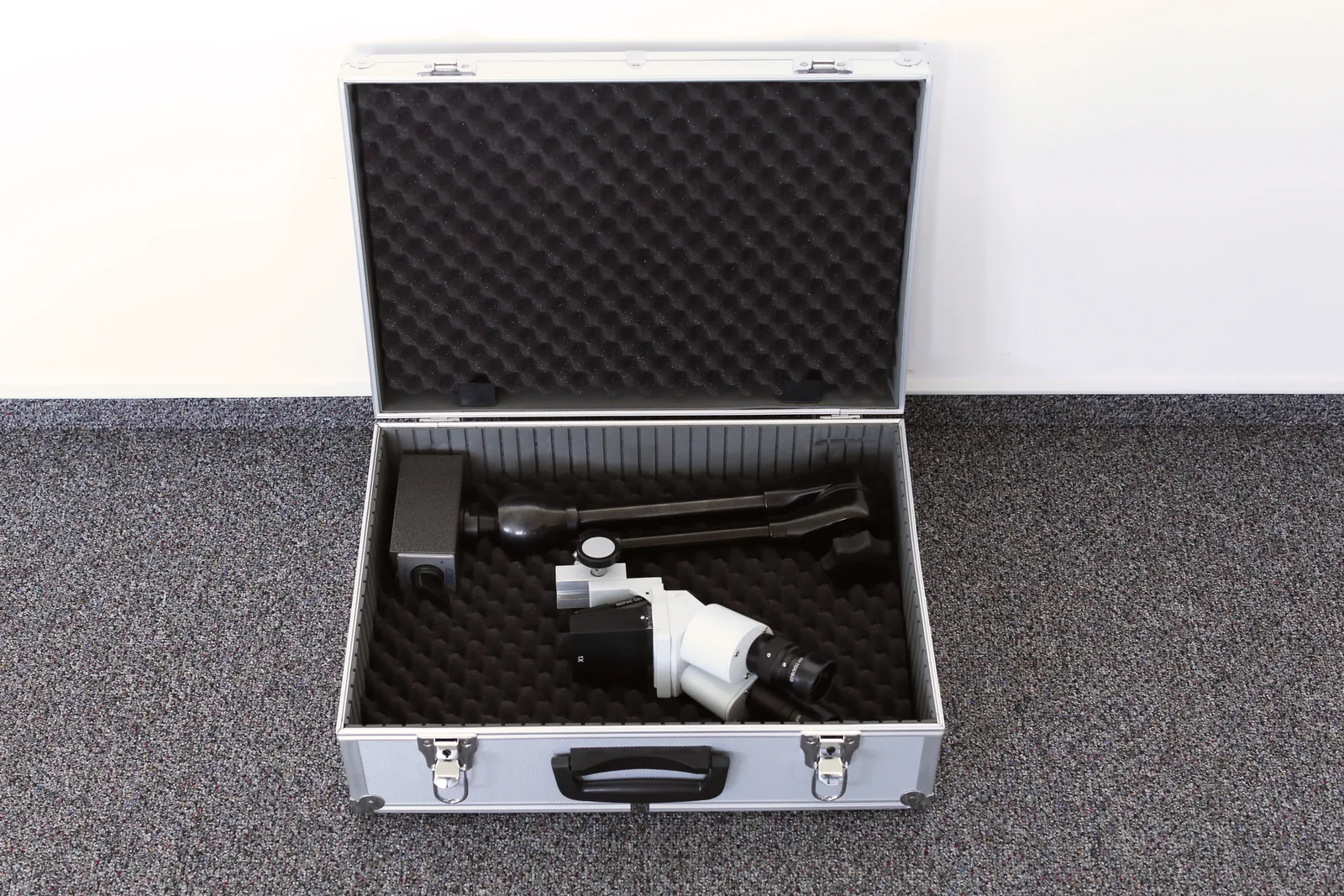

Werkstattmikroskop mit Gelenkarm und Magnetfuß im Aluminiumkoffer mit Schaumstoffeinlage

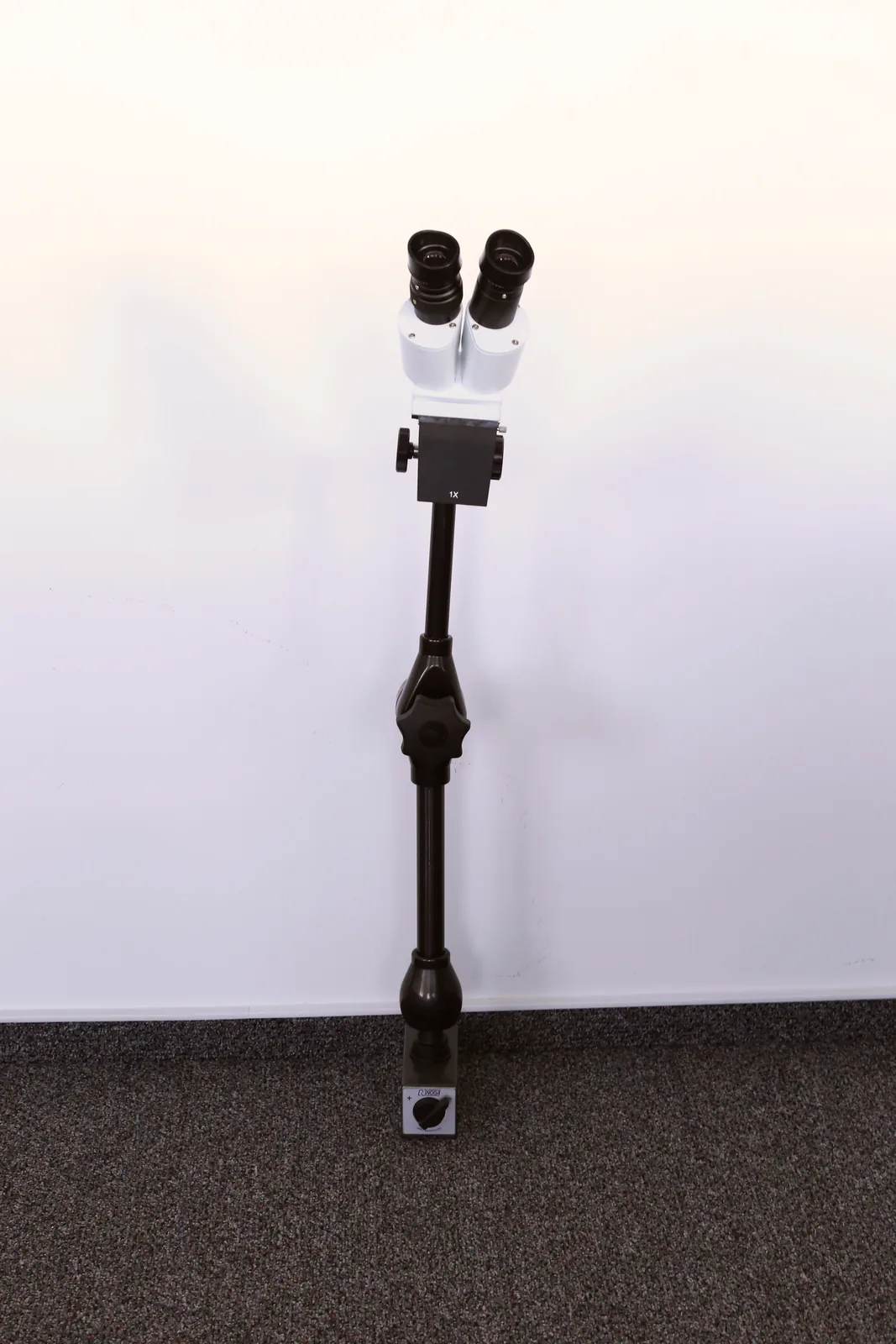

Werkstattmikroskop HK30 mit langem Gelenkarm und Magnetstativ für große Spritzgussformen

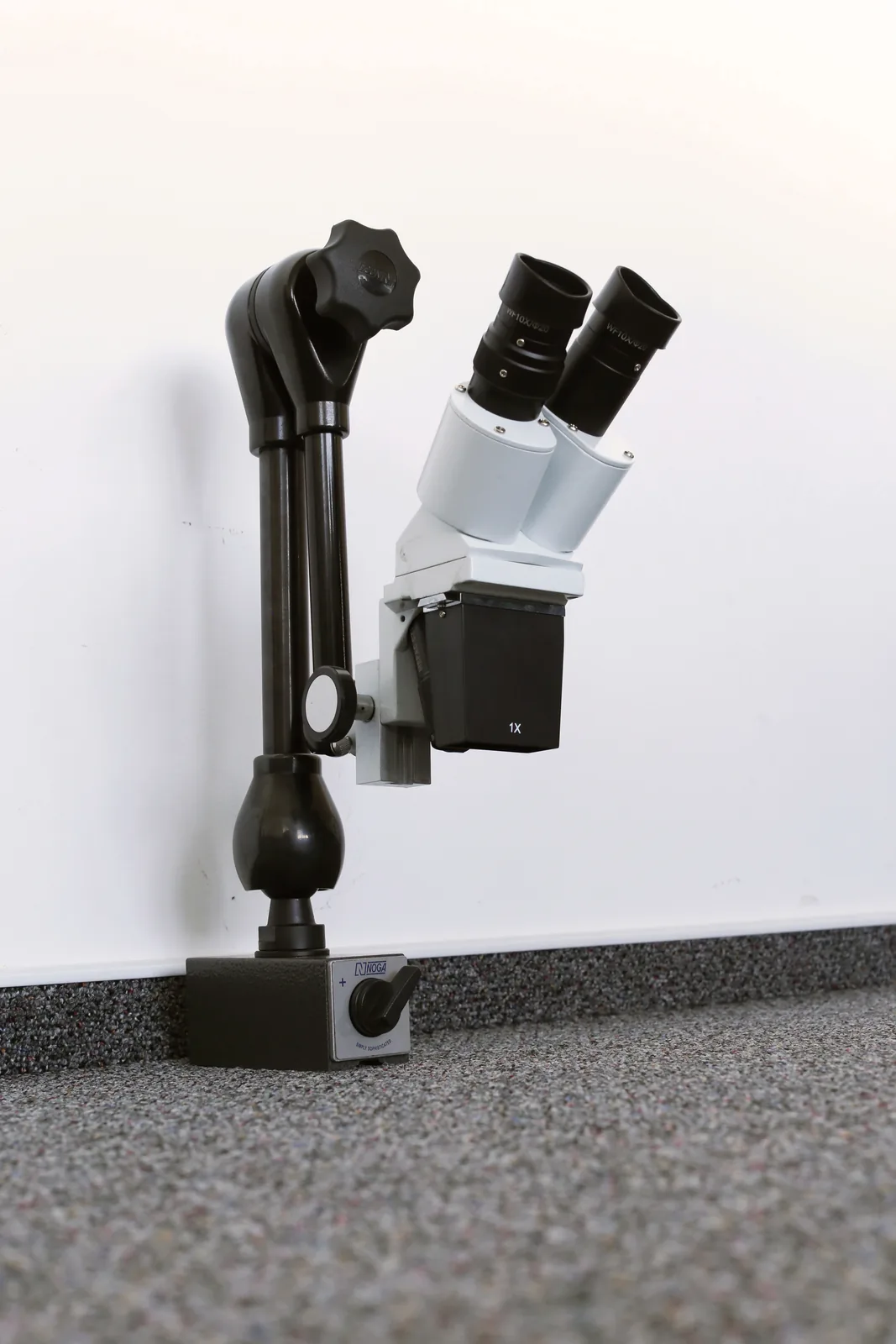

Werkstattmikroskop mit Magnetfuß und Gelenkarm

Name: Werkstattmikroskop mit Magnetfuß und Gelenkarm
Brand: ToolyTech

Stereomikroskop mit 10-facher Vergrößerung zur Kontrolle direkt an der Spritzgussform

Gravuren, Strukturen und feine Konturen genau dort prüfen, wo die Form liegt.

Das Werkstattmikroskop, auch Stereomikroskop mit Magnetstativ genannt, sitzt auf einem schaltbaren Magnetfuß und einem Gelenkarm. Sie setzen es direkt auf die Spritzgussform, den Werkzeugöffner oder die Werkbank und richten es auch auf schwer zugängliche Stellen aus. So wird es zum Kontrollmikroskop für den Werkzeugbau: Die Form bleibt, wo sie ist, das Mikroskop kommt zu ihr.

Die Beleuchtung arbeitet mit Batterien, ein Netzanschluss ist nicht nötig. Es gibt zwei Größen: das kompakte HK28 und das HK30 mit langem Gelenkarm für große Formen. Beide werden im Aluminiumkoffer geliefert.

Ihre Vorteile auf einen Blick

Direkt an der Form

Magnetfuß auf die Form setzen und prüfen, die schwere Form muss nicht zum Mikroskop.

10-fache Vergrößerung

Gravuren, Narbungen, Kanten, Risse und Polierspuren sicher erkennen.

Schaltbarer Magnetfuß

800 N oder 1.300 N Haltekraft, hält auf jeder ebenen Stahlfläche.

Gelenkarm

Frei ausrichtbar und mit Klemmknopf feststellbar, auch an tief liegenden Stellen.

Ohne Kabel

Batteriebetriebene Beleuchtung, kein Netzteil und keine Kabel an der Form.

Im Alukoffer

Robuster Metallkoffer mit Schaumstoffeinlage, sicher verstaut und mitgenommen.

Wofür brauchen Sie ein Werkstattmikroskop?

Im Werkzeugbau entscheiden oft Zehntelmillimeter: eine unsaubere Gravur, eine beschädigte Narbung, ein Grat an der Trennebene, ein Haarriss oder eine Auftragschweißstelle, die noch nachgearbeitet werden muss. Mit bloßem Auge oder einer Werkstattlupe sieht man das schlecht. Ein Stereomikroskop auf dem Labortisch hilft auch nicht, weil die schwere Form nicht darunter passt. Das Werkstattmikroskop wird deshalb direkt an der Spritzgussform befestigt: Magnetfuß aufsetzen, Gelenkarm ausrichten, kontrollieren.

Gravuren, Beschriftungen, Datumsstempel und Logos in der Form prüfen
Strukturen und Narbungen der Formoberfläche auf Fehler und Verschleiß untersuchen
Kavitäten, Kanten, Schieber und Trennebenen genau betrachten
Schweiß- und Auftragsstellen bei Reparatur und Laserschweißen kontrollieren
Polierergebnis an Formeinsätzen prüfen, zum Beispiel auf der Werkbank mit neigbarem Drehteller
Verschleiß und Beschädigungen bei der Wartung früh erkennen

Werkstattmikroskop, Stereomikroskop, Lupe oder Digitalmikroskop?

Lösung	Stärke	Grenze
Werkstattmikroskop mit Magnetfuß	Kommt per Magnetfuß und Gelenkarm direkt an die Form, 10-fach, ohne Kabel	Für Stahlflächen gedacht, feste Vergrößerung
Stereomikroskop mit Tisch- oder Schwenkarmstativ	Hohe Vergrößerungen, Zoom	Werkstück muss unter das Mikroskop, für schwere Formen ungeeignet
Werkstattlupe oder Messlupe	Klein und günstig	Geringere Vergrößerung, eine Hand ist belegt
Digitalmikroskop	Bild am Bildschirm, Fotos	Kabel oder Akku, oft kleines Sehfeld, kein räumliches Sehen

Unsere zwei Modelle: Das HK28 mit kompaktem Gelenkarm passt für Formeinsätze, kleinere Formen und Arbeiten an der Werkbank. Das HK30 mit langem Gelenkarm erreicht auch bei großen Spritzgussformen weit entfernte oder tief liegende Stellen. Beide haben dieselbe Optik.

So funktioniert das Werkstattmikroskop

Magnetfuß auf eine saubere, ebene Stahlfläche setzen, zum Beispiel direkt auf die Spritzgussform, und den Magneten mit dem Schalthebel einschalten.
Gelenkarm so ausrichten, dass das Mikroskop über der zu prüfenden Stelle steht, und mit dem Klemmknopf feststellen.
Beleuchtung einschalten und das Bild scharf stellen.
Nach der Arbeit den Magneten ausschalten, den Arm einklappen und das Mikroskop im Koffer verstauen.

Sie brauchen keinen Magnetfuß, weil das Mikroskop zum Beispiel fest am Arbeitsplatz stehen soll? Sprechen Sie uns an, wir finden eine Lösung zum Befestigen oder Aufstellen.

Technische Daten Werkstattmikroskop

Parameter	HK28	HK30
Gelenkarm (L1 × L2)	163,5 × 113 mm	326 × 242 mm
Haltekraft Magnetfuß	800 N	1.300 N
Magnetfuß (B × L × H)	50 × 60 × 55 mm	50 × 120 × 55 mm
Bauart	binokulares Stereomikroskop
Vergrößerung	10-fach, Okulare WF10x, optimale Brennweite für die Arbeit an der Form
Beleuchtung	eigene Beleuchtung, mit Batterien betrieben (Lieferung mit Batterien), kein Netzteil nötig
Magnetfuß	schaltbar, mit Schalthebel
Lieferung	im Aluminiumkoffer mit Schaumstoffeinlage

Sie brauchen eine andere Armlänge oder Vergrößerung? Fragen Sie uns, wir prüfen gern, was möglich ist.

Einsatz und Lieferumfang

Einsatz: Werkzeugbau, Formenbau, Instandhaltung und Qualitätskontrolle in der Kunststoffverarbeitung, Druckguss und Stanztechnik
Untergrund: jede ebene Stahlfläche, zum Beispiel Formplatten, Werkzeugöffner, Spannplatten oder Schwerlast-Werkbänke
Lieferumfang: Mikroskop mit Okularen, Gelenkarm, schaltbarer Magnetfuß und Beleuchtung mit Batterien im Aluminiumkoffer mit Schaumstoffeinlage
Sonderlösung: Befestigung oder Aufstellung ohne Magnetfuß auf Anfrage

Kurzanleitung Werkstattmikroskop

Die Kurzanleitung fasst Aufstellen, Bedienung und Pflege zusammen.

Aufstellen und Bedienen

Auflagefläche des Magnetfußes und Stahlfläche von Spänen und Öl befreien.
Magnetfuß aufsetzen und mit dem Schalthebel einschalten.
Gelenkarm ausrichten und mit dem Klemmknopf feststellen.
Beleuchtung einschalten und scharf stellen.

Hinweise

Den Magnetfuß nur auf ebene, saubere Stahlflächen setzen, damit er sicher hält.
Vor dem Abnehmen immer den Magneten ausschalten.
Den Gelenkarm nicht über die Auflage hinaus belasten und vor dem Umsetzen einklappen.

Pflege

Okulare und Objektiv nur mit einem weichen Linsentuch reinigen.
Die Unterseite des Magnetfußes sauber halten.
Batterien der Beleuchtung bei nachlassender Helligkeit wechseln.
Das Mikroskop nach Gebrauch im Koffer lagern.

Passt dazu

Schwerlasttische

Werkbank mit neigbarem Drehteller bis 400 kg

Werkbank mit neigbarem Drehteller aus Buche: Werkstücke bis 400 kg um 360° drehen und per Handrad bis 60° neigen. Ideal zum Polieren von Formeinsätzen.

Poliermaschinen

Poliermaschine mit Spannfutter für Rundteile

Tischpoliermaschine für Wellen, Rohre und Kugelflächen mit Dreibackenfutter, stufenloser Drehzahl 60–950 U/min und Timer.

Magnetspanntechnik

Smart Holder: Magnethalter mit Kugelgelenk

Die magnetische dritte Hand: Werkstücke mit Kugelgelenk stufenlos positionieren, zum Laserschweißen, Löten, Gravieren und Messen.

Magnetspanntechnik

Schwenkbarer Magnet-Werkstückhalter, schaltbar

Magnetischer Werkstückhalter mit schaltbarer, runder Magnetspannplatte Ø 100 bis 160 mm, 0 bis 90° neigbar, zum Polieren, Schweißen und Bearbeiten.

Lasersysteme

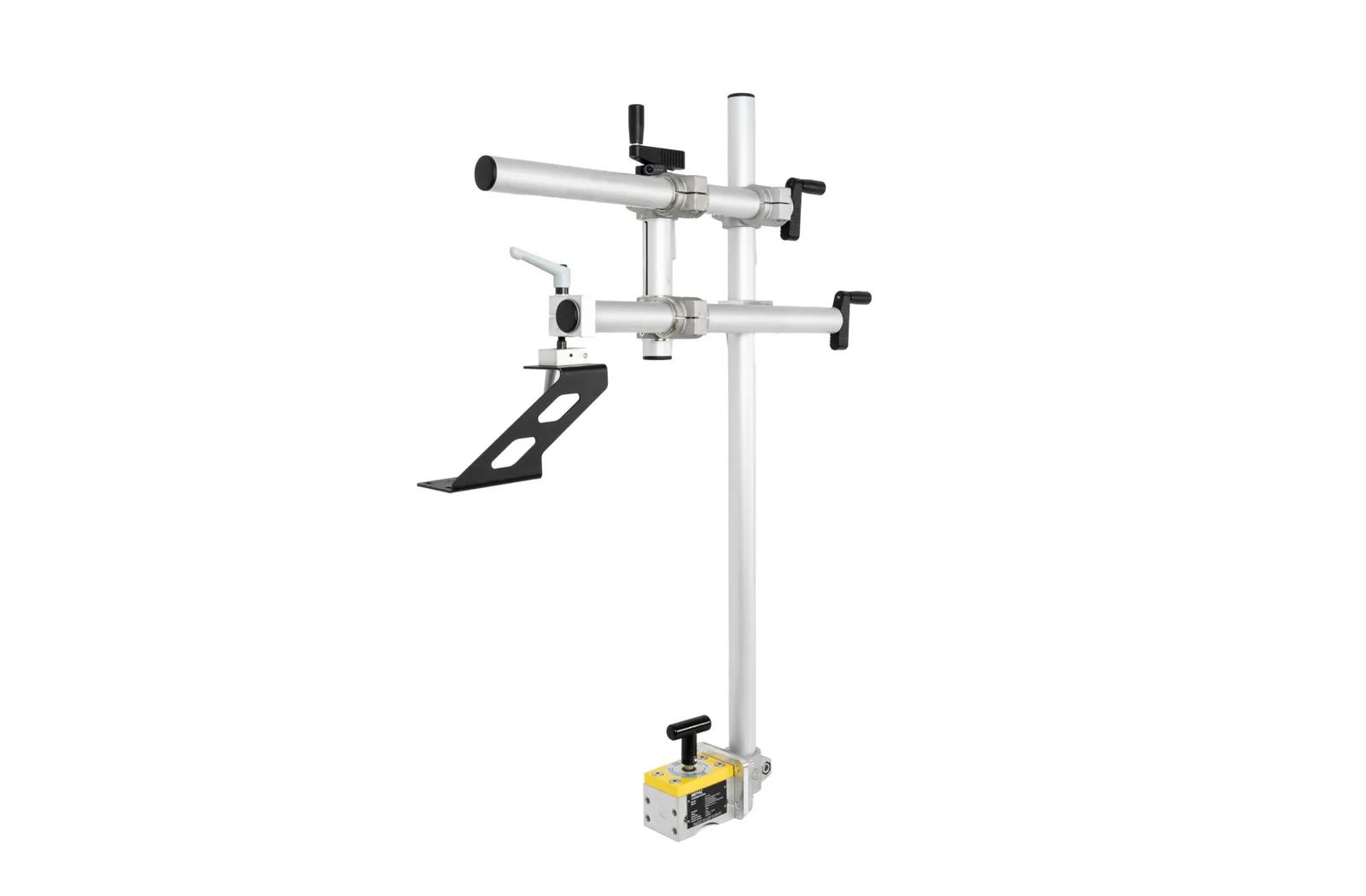

Gravierlaser mit Magnetstativ für Formen und Werkzeuge

Offener Faserlaser 20, 30 oder 50 W mit Magnetstativ: Der Laserkopf wird direkt auf die Spritzgussform oder das Werkzeug gesetzt. Laserbeschriftung und Anlassbeschriftung ohne Ausbau, Felder von 110 × 110 bis 300 × 300 mm.

Sie haben Fragen zu unseren Produkten?

Hinterlassen Sie Ihre Kontaktdaten und schreiben Sie uns kurz, wir melden uns schnellstmöglich.

Name

E-Mail

Telefon

Nachricht

Durch Absenden des Formulars bestätige ich, dass ich die Datenschutzerklärung zur Kenntnis genommen habe und mit der Verarbeitung meiner personenbezogenen Daten durch die ToolyTech UG zu den genannten Zwecken einverstanden bin. Im Falle einer Einwilligung kann ich meine Zustimmung hierzu jederzeit widerrufen.

Häufig gestellte Fragen

Was ist ein Werkstattmikroskop?

Ein robustes Mikroskop für die Arbeit in der Werkstatt. Unser Werkstattmikroskop sitzt auf einem Magnetfuß und einem Gelenkarm und wird direkt am Werkstück eingesetzt, zum Beispiel an einer Spritzgussform, statt das Werkstück zum Mikroskop zu bringen.

Wie heißt so ein Mikroskop noch?

Gebräuchlich sind auch Kontrollmikroskop, Stereomikroskop mit Magnetstativ, Mikroskop mit Magnetfuß, Stereomikroskop mit Gelenkarm oder Schwenkarm, Mikroskop mit Arm, Inspektionsmikroskop, Industriemikroskop, Werkzeugmacher-Mikroskop, Arbeitsmikroskop und flexibles Mikroskop.

Ist es ein Stereomikroskop?

Ja, ein binokulares Stereomikroskop mit zwei Okularen. Sie sehen das Werkstück räumlich, das erleichtert die Beurteilung von Gravuren, Strukturen und Kanten.

Wie stark vergrößert das Mikroskop?

10-fach, mit Okularen WF10x. Das ist die typische Vergrößerung für Werkstattmikroskope: groß genug für feine Details und mit großem Sehfeld und Arbeitsabstand.

Kann ich das Mikroskop direkt an der Spritzgussform befestigen?

Ja, dafür ist es gemacht. Sie setzen den Magnetfuß auf eine ebene Stahlfläche der Form, schalten den Magneten ein und richten das Mikroskop mit dem Gelenkarm über der Stelle aus, die Sie prüfen wollen.

Eignet sich das Mikroskop zum Prüfen von Gravuren und Narbungen?

Ja. Gravuren, Beschriftungen, Datumsstempel, Logos sowie Strukturen und Narbungen der Formoberfläche lassen sich 10-fach vergrößert genau beurteilen, direkt an der Form und ohne Ausbau.

Kann ich damit beim Laserschweißen oder Auftragschweißen kontrollieren?

Sie können Schweiß- und Auftragsstellen vor und nach der Bearbeitung genau prüfen und so sehen, wo nachgearbeitet werden muss. Beim Schweißen selbst gelten die Schutzvorschriften des Schweißgeräts.

Welche Modelle gibt es?

Das kompakte HK28 mit Gelenkarm 163,5 mm und 113 mm und Magnetfuß mit 800 N Haltekraft sowie das HK30 mit langem Gelenkarm 326 mm und 242 mm und Magnetfuß mit 1.300 N Haltekraft.

Welches Modell passt zu mir?

Für Formeinsätze, kleinere Formen und Arbeiten an der Werkbank reicht meist das HK28. Für große Spritzgussformen und weit entfernte oder tief liegende Stellen empfehlen wir das HK30.

Braucht das Mikroskop Strom?

Nein. Die Beleuchtung arbeitet mit Batterien, ein Netzteil ist nicht nötig. So gibt es kein Kabel, das bei der Arbeit an der Form stört.

Läuft die Beleuchtung mit Batterien oder mit Akkus?

Das Mikroskop wird standardmäßig mit Batterien geliefert.

Wie hält das Mikroskop an der Form?

Mit einem schaltbaren Magnetfuß. Sie setzen ihn auf eine ebene Stahlfläche und schalten den Magneten mit dem Hebel ein. Zum Abnehmen schalten Sie ihn wieder aus.

Auf welchen Flächen hält der Magnetfuß?

Auf ebenen, sauberen Flächen aus Stahl, zum Beispiel auf Formplatten, Werkzeugöffnern, Spannplatten oder Schwerlast-Werkbänken. Auf Aluminium, Holz oder Kunststoff hält er nicht.

Kann ich das Mikroskop auch ohne Magnetfuß aufstellen?

Ja, auf Anfrage. Wenn der Magnetfuß für Ihren Einsatz nicht passt, finden wir eine Lösung zum Befestigen oder Aufstellen.

Wie wird das Mikroskop ausgerichtet?

Über den Gelenkarm. Sie bringen das Mikroskop in die gewünschte Position und stellen den Arm mit dem Klemmknopf fest.

Was ist der Unterschied zu einem Magnetstativ für Messuhren?

Das Prinzip ist dasselbe: ein schaltbarer Magnetfuß mit Gelenkarm. Statt einer Messuhr trägt der Arm hier ein Stereomikroskop mit Beleuchtung.

Was ist der Vorteil gegenüber einer Werkstattlupe?

Die 10-fache Vergrößerung zeigt deutlich mehr Details, Sie sehen räumlich und haben beide Hände frei, weil das Mikroskop am Gelenkarm steht.

Was ist der Vorteil gegenüber einem Stereomikroskop mit Tischstativ?

Ein Stereomikroskop mit Tisch- oder Schwenkarmstativ braucht das Werkstück unter dem Objektiv. Schwere Formen passen dort nicht hin. Das Werkstattmikroskop kommt zur Form und arbeitet direkt in der Werkstatt.

Was ist der Vorteil gegenüber einem Digitalmikroskop?

Sie sehen direkt durch die Okulare, räumlich und ohne Bildschirm, Kabel oder Software. Das ist schnell, robust und werkstatttauglich.

Wofür wird das Mikroskop im Werkzeugbau und Formenbau eingesetzt?

Zum Kontrollieren von Gravuren, Narbungen, Kavitäten, Kanten, Schiebern und Trennebenen, zum Prüfen des Polierergebnisses, zum Beurteilen von Schweiß- und Auftragsstellen und zum Erkennen von Verschleiß und Rissen bei der Wartung.

In welchen Branchen wird es eingesetzt?

Überall, wo Formen und Werkzeuge gewartet werden: Kunststoffverarbeitung, Spritzguss, Druckguss, Stanztechnik, Werkzeugbau und Instandhaltung.

Passt das Mikroskop zur Werkbank mit Drehteller?

Ja. Beim Polieren von Formeinsätzen auf der Werkbank mit neigbarem Drehteller prüfen Sie mit dem Mikroskop das Ergebnis, ohne das Werkstück auszuspannen.

Wie wird das Mikroskop geliefert?

In einem robusten Aluminiumkoffer mit Schaumstoffeinlage, darin Mikroskop mit Okularen, Gelenkarm, Magnetfuß und Beleuchtung mit Batterien.

Wie pflege ich das Mikroskop?

Okulare und Objektiv nur mit einem weichen Linsentuch reinigen, die Unterseite des Magnetfußes sauber halten und das Mikroskop nach Gebrauch im Koffer lagern. Bei nachlassender Helligkeit die Batterien wechseln.

Was kostet das Werkstattmikroskop?

Den Preis nennen wir im Angebot. Sie erhalten Ihr Angebot innerhalb von 24 Stunden. Nutzen Sie dafür das Anfrageformular auf dieser Seite oder schreiben Sie an info@toolytech.de.
