3D-Gravierlaser für gewölbte Flächen
Lasergravur auf Freiformflächen, scharf über 60 mm Höhe
Der 3D-Gravierlaser hält den Laserpunkt auch auf gewölbten Flächen scharf. Ein dreiachsiger Galvo-Scanner führt nicht nur X und Y, sondern verschiebt den Fokus in der Höhe mit. So bleibt die Gravur über einen Höhenunterschied von 0 bis 60 mm gleichmäßig, ohne das Teil nachzufokussieren. Das Feld ist bis 400 × 400 mm groß. Damit gravieren Sie Schriften, Logos und Strukturen auf Formeinsätze, Kugeln, Zylinder und Freiformflächen. Für ebene Teile reicht der kompakte Gravierlaser.
Ihre Vorteile auf einen Blick
Scharf in der Höhe
Fokus folgt der Fläche über 0 bis 60 mm Höhenunterschied.
Großes Feld
Beschriftungsfeld bis 400 × 400 mm, deutlich mehr als bei üblichen Faserlasern.
Dreiachsiger Galvo-Scanner
Digital angesteuert, schnell und mit gleichmäßigem Laserpunkt.
3D-Daten nutzen
Die Software übernimmt Grafiken aus gängiger 3D-Software und bearbeitet sie einfach weiter.
Präzise
Positioniergenauigkeit 0,02 mm, Geschwindigkeit bis 7.000 mm/s.
20, 30 oder 50 W
Modularer Aufbau, passend für gängige Faserlaserquellen.
Wofür brauchen Sie einen 3D-Gravierlaser?
Ein normaler Gravierlaser hat einen festen Fokus. Liegt die Fläche nur wenige Millimeter höher oder tiefer, wird die Gravur unscharf oder schwach. Bei Formeinsätzen, gewölbten Gehäusen oder runden Teilen ist das die Regel. Der 3D-Gravierlaser gleicht den Höhenunterschied automatisch aus.

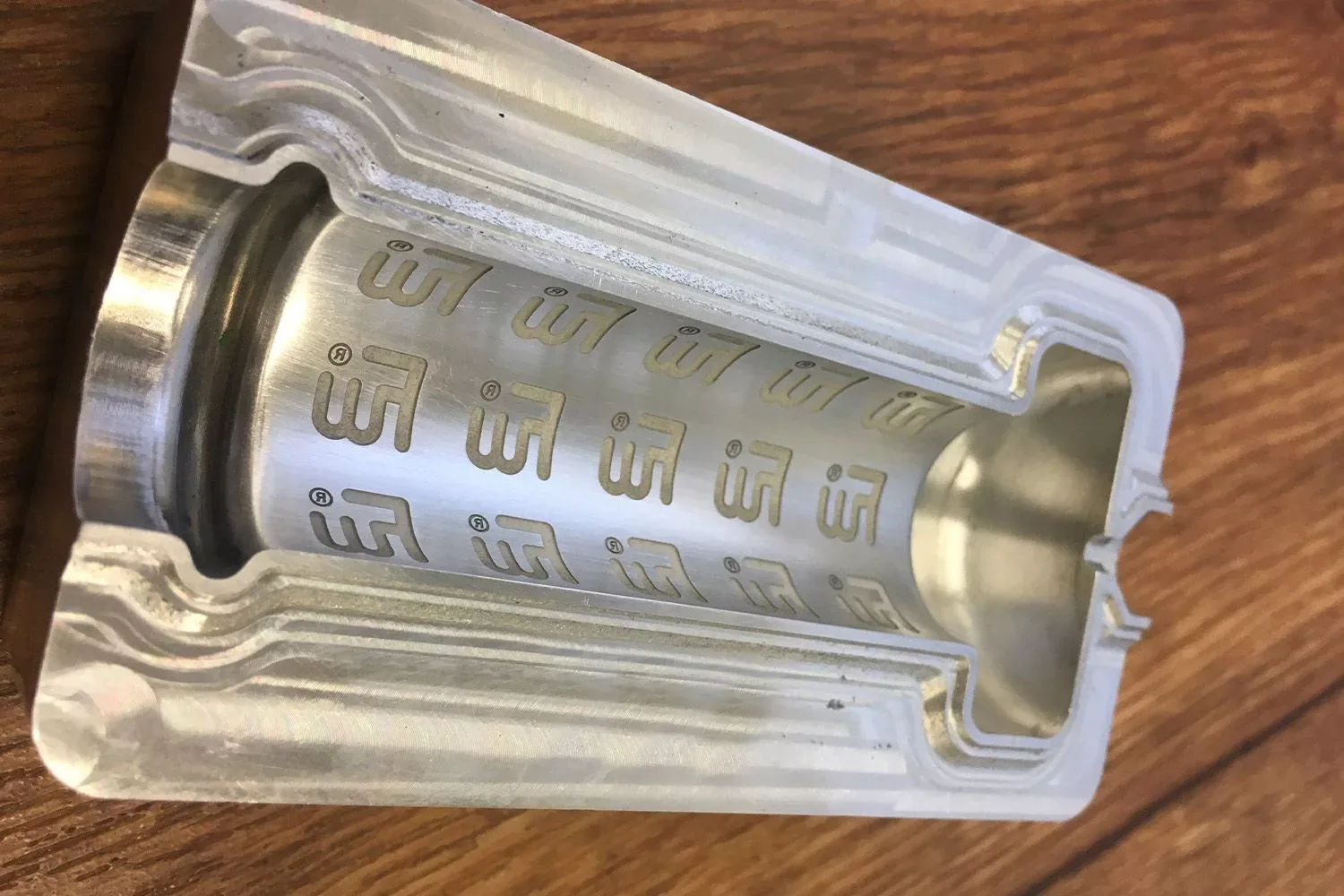

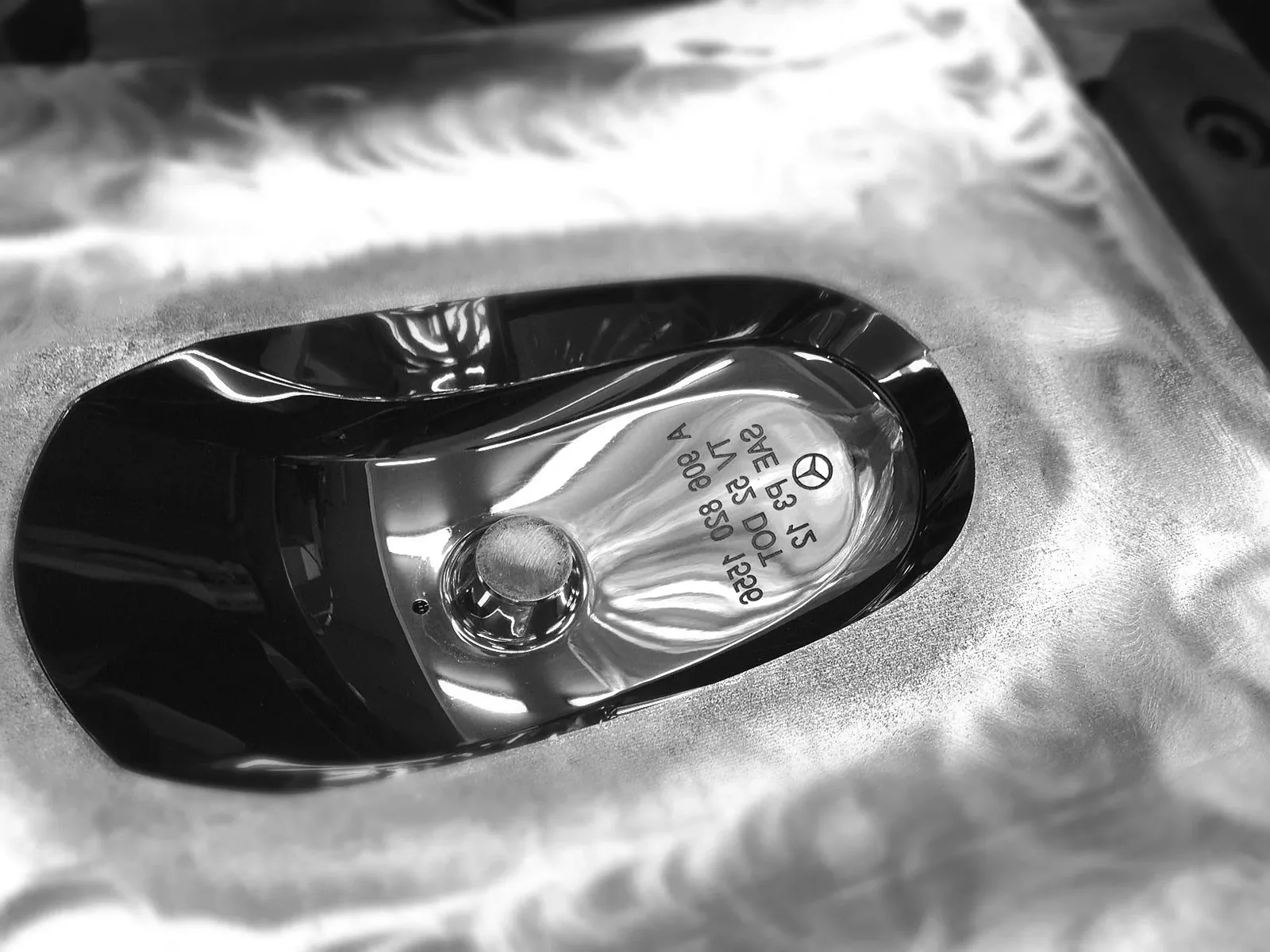

- Schriften und Logos auf gewölbte Formeinsätze und Kavitäten
- Gravur auf Kugeln, Zylindern und Kegeln
- Beschriftung gestufter Teile in einem Durchgang
- Große Felder bis 400 × 400 mm ohne Umspannen
- Strukturen und Muster auf Freiformflächen
3D-Gravierlaser oder normaler Gravierlaser?
| Ausführung | Stärke | Gut geeignet für |
|---|---|---|
| 3D-Gravierlaser | Fokus folgt der Fläche, Feld bis 400 × 400 mm | Gewölbte und gestufte Teile, große Felder |
| Kompakter Gravierlaser | Klein, schnell, günstiger | Ebene Teile auf der Werkbank |
| Laserbeschriftungsanlage Klasse 1 | Geschlossenes Gehäuse, ohne Schutzbrille | Serienkennzeichnung ebener Teile |
So funktioniert der 3D-Gravierlaser
- 3D-Modell oder Grafik in die Software laden und die Gravur auf die Fläche legen.
- Teil in die Arbeitsstation legen und ausrichten.
- Höhenbereich und Parameter wählen.
- Gravur starten, der Scanner führt Laserpunkt und Fokus gemeinsam über die Fläche.
- Ergebnis kontrollieren.
Technische Daten 3D-Gravierlaser
| Parameter | Wert |
|---|---|
| Typ | HXP 50-3D |
| Laserquelle | Faserlaser 20, 30 oder 50 W |
| Scanner | dreiachsiger digitaler Galvo-Scanner |
| Höhenbereich | 0 bis 60 mm |
| Beschriftungsfeld | bis 400 × 400 mm |
| Geschwindigkeit | bis 7.000 mm/s |
| Positioniergenauigkeit | 0,02 mm |
| Dateiformate | AI, DXF, BMP, JPG, PLT, Grafiken aus 3D-Software |
| Anschluss | 230 V ± 10 %, 50 Hz |
| Leistungsaufnahme | unter 1.000 W |
| Umgebung | sauber und staubfrei, 10 bis 30 °C, Luftfeuchte 5 bis 85 % |
| Abmessungen | 600 × 935 × 1.600 mm |
| Gewicht | ca. 120 kg |
| Laserklasse | je nach Ausführung, Angabe im Angebot |
Die Lieferzeit hängt von der aktuellen Auftragslage ab, die momentane Lieferzeit finden Sie in Ihrem Angebot.
Einsatz und Werkstoffe
- Einsatz: Formenbau, Werkzeugbau, Fertigung
- Werkstoffe: Stahl, Edelstahl, Aluminium, Kupfer, Messing, viele Kunststoffe
- Gravuren: Schriften, Logos, Muster und Strukturen auf ebenen, gewölbten und gestuften Flächen
- Passend dazu: Laserschutzkabine, Werkstattmikroskop zur Kontrolle
Kurzanleitung 3D-Gravierlaser
Die Kurzanleitung fasst Aufstellen, Gravieren und Pflege zusammen. Mit dem Gerät erhalten Sie die vollständige Bedienungsanleitung.
Aufstellen und Gravieren
- Station in einem sauberen, staubfreien Raum aufstellen und anschließen.
- Laserschutz nach Ausführung einrichten, bei offenem Betrieb Laserbereich kennzeichnen und Schutzbrillen tragen.
- Teil einlegen, 3D-Daten laden, Höhenbereich festlegen.
- Gravur starten und kontrollieren.
Gut zu wissen
Die Laserstrahlung ist unsichtbar und schädigt Augen und Haut. Bei offenem Betrieb gelten die Schutzmaßnahmen der Laserklasse 4. Beim Gravieren entstehen Dämpfe, eine Absaugung schützt Optik und Bedienung. Der Raum sollte zwischen 10 und 30 °C liegen.
Pflege und Wartung
Linse sauber halten und nur mit geeigneten Optiktüchern reinigen. Station staubfrei halten, Lüftung frei halten. Bei Fragen zum Gerät sind wir gern für Sie da.
