Lasersysteme

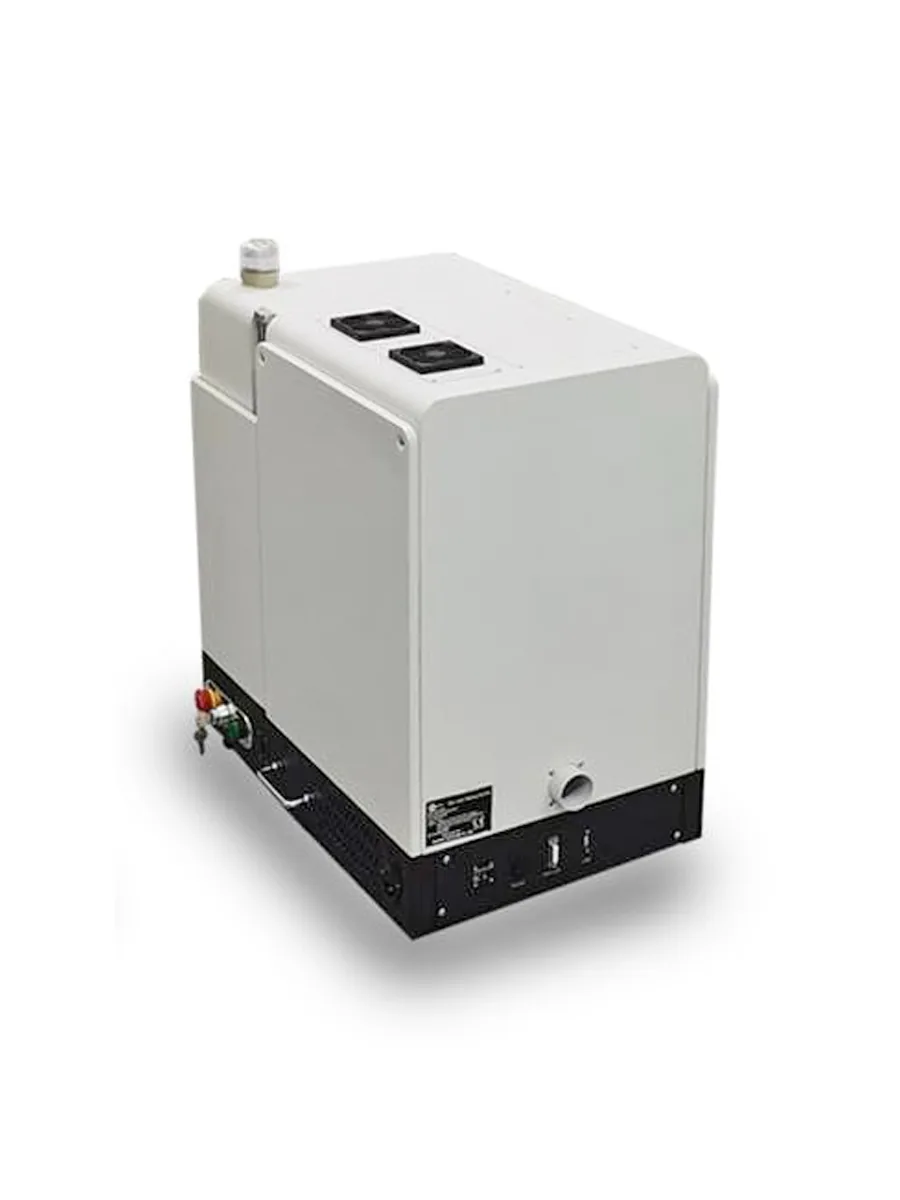

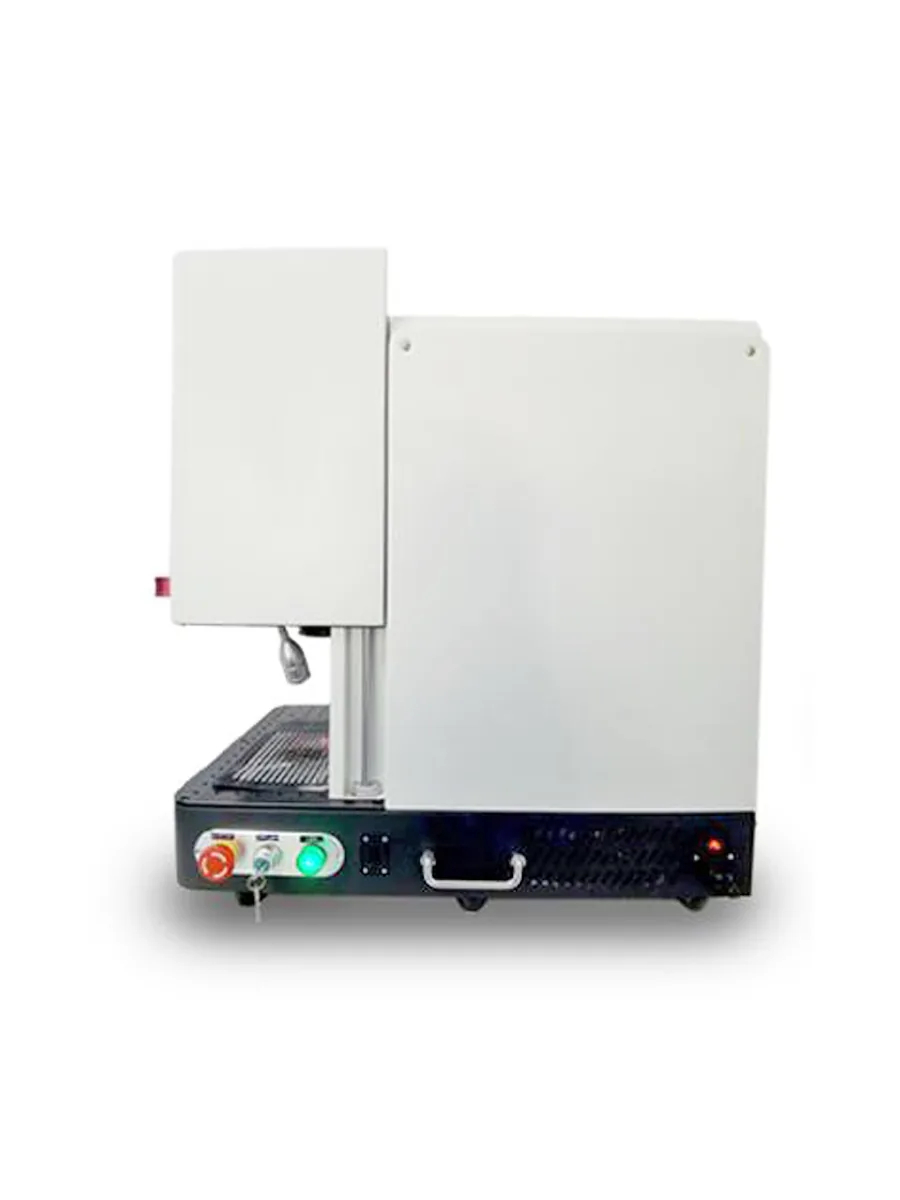

Laserbeschriftungsanlage mit Schutzgehäuse (Laserklasse 1)
Faserlaser im geschlossenen Gehäuse, sicher an jedem Arbeitsplatz

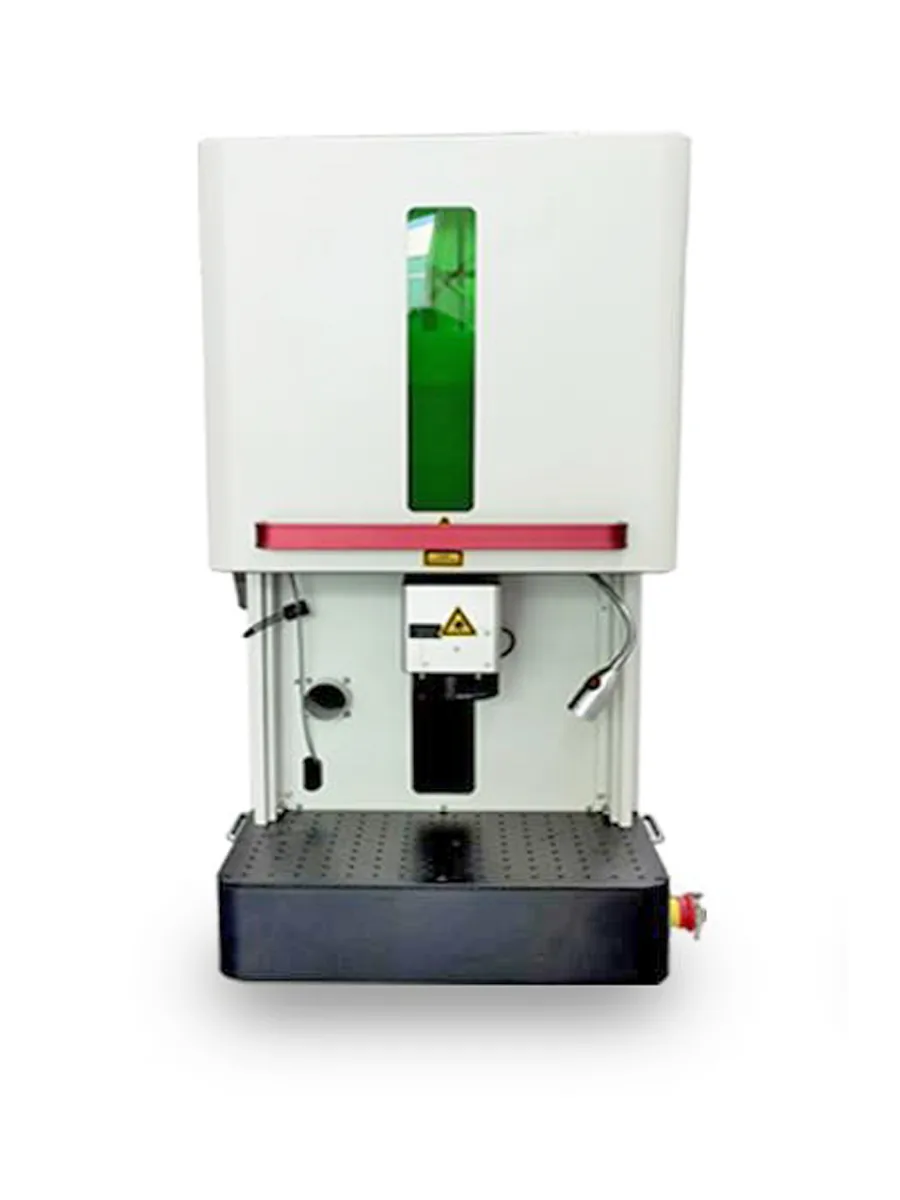

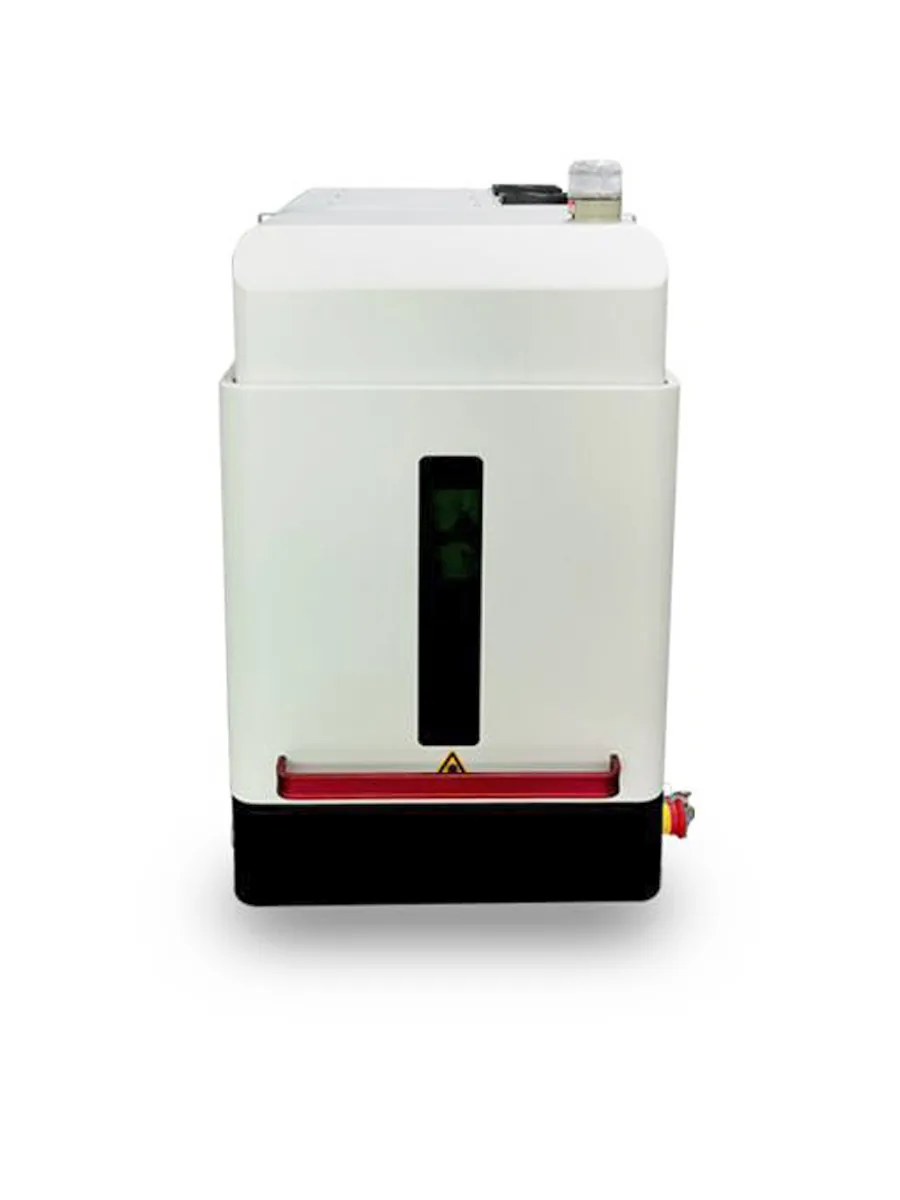

Die Laserbeschriftungsanlage arbeitet in einem geschlossenen Schutzgehäuse und erreicht so die Laserklasse 1. Bei geschlossener Tür tritt keine Laserstrahlung aus, eine Laserschutzbrille ist im Betrieb nicht nötig. Ein Türsensor schaltet den Laser beim Öffnen ab, dazu kommen Not-Halt und Betriebsanzeige. Damit passt die Anlage an jeden Arbeitsplatz in Fertigung, Werkzeugbau oder Qualitätssicherung. Am Markt heißt so ein Gerät auch Beschriftungslaser der Klasse 1 oder Lasermarkiermaschine. Für große Formen, die nicht in ein Gehäuse passen, gibt es den Gravierlaser mit Magnetstativ.
Ihre Vorteile auf einen Blick
Laserklasse 1
Geschlossenes Gehäuse, keine Laserschutzbrille und kein abgegrenzter Laserbereich im Betrieb.
Sicherheit eingebaut
Türsensor, Not-Halt und Betriebsanzeige.
20 bis 70 W
Faserlaser mit 20, 30 oder 50 W, in der größten Ausführung bis 70 W.
Felder bis 300 × 300 mm
Linse nach Aufgabe, Scangeschwindigkeit bis 10.000 mm/s.
Einfache Software
EZCAD mit Vektor- und Bildformaten wie DXF, AI, SVG, PLT, PNG und JPG.
Erweiterbar
Drehachse für runde Teile und Kamerasysteme als Option.
Wofür brauchen Sie eine Laserbeschriftungsanlage der Klasse 1?
Ein offener Faserlaser verlangt einen abgegrenzten Laserbereich, Schutzbrillen und einen Laserschutzbeauftragten. In der Serienfertigung oder an Arbeitsplätzen mit Publikumsverkehr ist das oft nicht praktikabel. Die Laserbeschriftungsanlage löst das mit einem geschlossenen Gehäuse: Teil einlegen, Tür schließen, beschriften.
- Serienkennzeichnung von Bauteilen mit Nummern, Datum und Codes
- Typenschilder und Logos aus Metall und Kunststoff
- Kennzeichnung von Formeinsätzen, Elektroden, Werkzeugen und Prüfmitteln
- Rückverfolgung mit QR- und DataMatrix-Codes
- Beschriftung runder Teile mit der Drehachse
Welche Ausführung passt?
| Ausführung | Stärke | Gut geeignet für |
|---|---|---|
| Tischgerät mit Schutzgehäuse (HXR-Cover) | Kompakt, steht auf der Werkbank | Kleine und mittlere Teile |

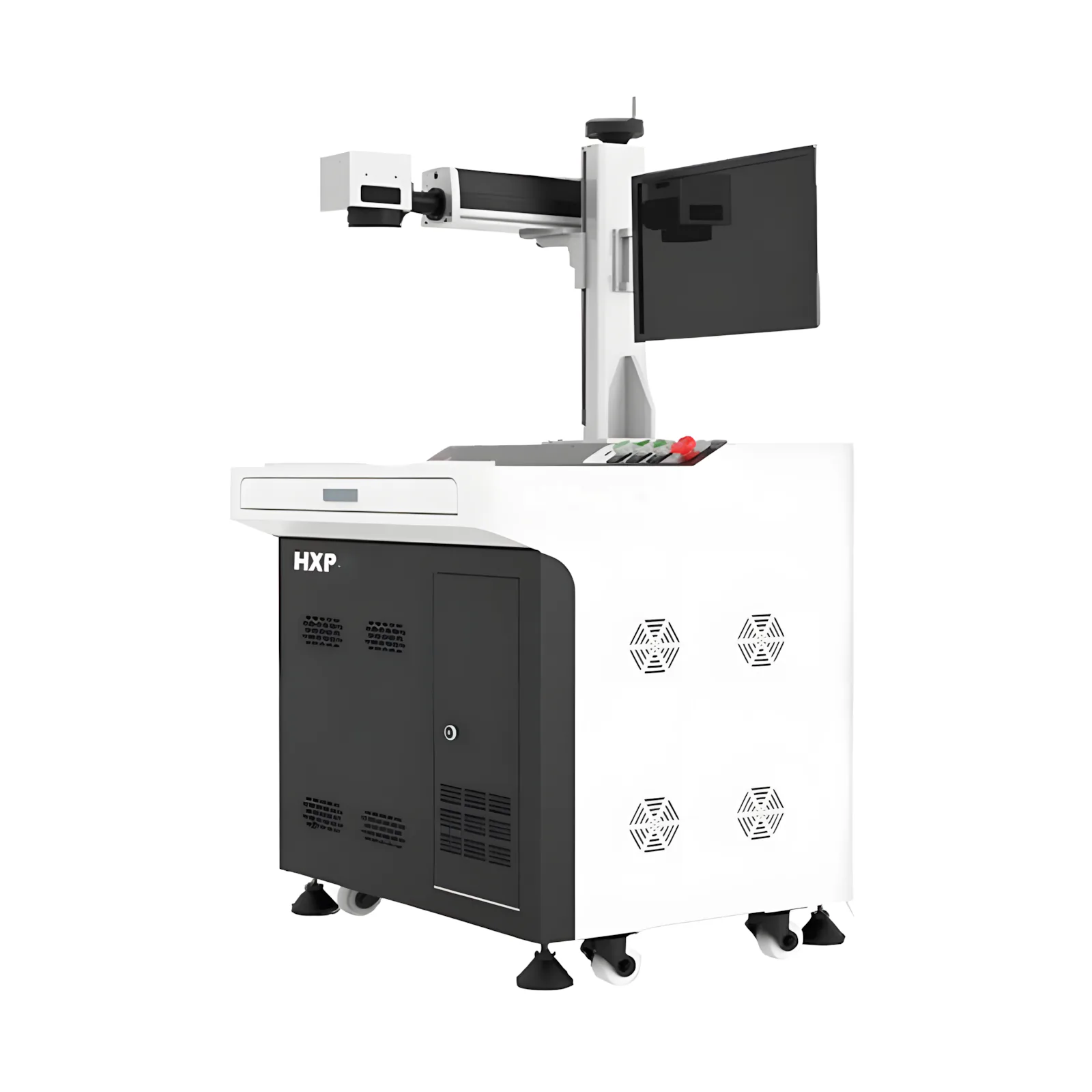

| Beschriftungsstation (HXP) | Station mit Unterschrank für PC und Laserquelle | Fester Arbeitsplatz in der Fertigung |
| Große Station (HXP-Cover One) | Bis 70 W, Felder bis 300 × 300 mm | Größere Teile, tiefere Gravuren, große Felder |
| Laserschutzkabine | Macht einen vorhandenen offenen Laser zur Klasse 1 | Nachrüstung bestehender Gravierlaser |
So funktioniert die Laserbeschriftungsanlage
- Text, Logo oder Code in EZCAD anlegen oder Datei importieren.
- Tür öffnen, Teil einlegen, Lage mit dem roten Pilotlaser prüfen.
- Tür schließen, der Türsensor gibt den Laser frei.
- Beschriftung starten, nach wenigen Sekunden ist das Teil fertig.
Technische Daten Laserbeschriftungsanlage
| Parameter | HXR-Cover und HXP | HXP-Cover One |
|---|---|---|
| Laserquelle | Faserlaser 20, 30 oder 50 W | Faserlaser 20, 30, 50 oder 70 W |
| Wellenlänge | 1.064 nm | 1.064 nm |
| Strahlqualität | M² unter 1,8 bis 2,0 | M² unter 1,5 bis 1,6 |
| Pulsdauer | 80 bis 110 ns | 120 bis 240 ns je nach Leistung |
| Pulsfrequenz | 30 bis 80 kHz je nach Leistung | 30 bis 100 kHz je nach Leistung |
| Maximale Pulsenergie | 0,67 bis 1 mJ | 0,67 / 0,75 / 1 / 1,17 mJ |
| Pulsspitzenleistung | 7,4 bis 12,5 kW | auf Anfrage |
| Beschriftungsfeld | auf Anfrage | 100 × 100 / 150 × 150 / 200 × 200 / 300 × 300 mm |
| Arbeitsabstand | auf Anfrage | 195 / 255 / 330 / 475 mm (je nach Linse) |
| Scangeschwindigkeit | auf Anfrage | bis 10.000 mm/s |
| Pilotlaser | rot, 635 nm | rot |
| Kühlung | Luft | Luft |
| Anschluss | 230 V, 50/60 Hz | 230 V, 50 Hz |
| Schutzart | IP20 | auf Anfrage |
| Software | EZCAD | EZCAD 2 |
| Dateiformate | PLT, DXF, AI, SVG, BMP, JPG, GIF, PNG | PLT, DXF, AI, SVG, BMP, JPG, GIF, PNG |
| Sicherheit | Türsensor, Not-Halt, Betriebsanzeige | geschlossenes Gehäuse |
| Laserklasse | Klasse 1 bei geschlossenem Gehäuse | Klasse 1 bei geschlossenem Gehäuse |
Die Lieferzeit hängt von der aktuellen Auftragslage ab, die momentane Lieferzeit finden Sie in Ihrem Angebot.
Einsatz und Werkstoffe
- Einsatz: Serienfertigung, Werkzeug- und Formenbau, Qualitätssicherung, Elektronik
- Werkstoffe: Stahl, Edelstahl, Aluminium, Kupfer, Messing, viele Kunststoffe
- Beschriftungen: Texte, Nummern, Datum, Logos, QR- und DataMatrix-Codes, Grafiken
- Optionen: Drehachse für runde Teile, Kamerasystem
- Passend dazu: Kompakter Gravierlaser, Werkstattmikroskop zur Kontrolle
Kurzanleitung Laserbeschriftungsanlage
Die Kurzanleitung fasst Aufstellen, Beschriften und Pflege zusammen. Mit der Anlage erhalten Sie die vollständige Bedienungsanleitung.
Aufstellen und Beschriften
- Anlage auf einen stabilen Tisch oder an ihren Platz stellen, Netz und PC anschließen.
- Absaugung anschließen, wenn Kunststoffe oder Beschichtungen beschriftet werden.
- Teil einlegen, Fokus und Lage einstellen, Tür schließen.
- Beschriftung in EZCAD starten.
Gut zu wissen
Die Laserklasse 1 gilt nur bei geschlossenem und unbeschädigtem Gehäuse. Türsensor und Not-Halt nie überbrücken. Bei Wartungsarbeiten mit geöffnetem Gehäuse gelten die Schutzmaßnahmen eines offenen Lasers. Beim Beschriften entstehen Dämpfe, eine Absaugung schützt Optik und Bedienung.
Pflege und Wartung
Linse und Sichtfenster sauber halten, nur mit geeigneten Optiktüchern reinigen. Türsensor und Not-Halt regelmäßig prüfen. Lüftung frei halten. Bei Fragen zum Gerät sind wir gern für Sie da.
