Bedienung Werkzeugöffner

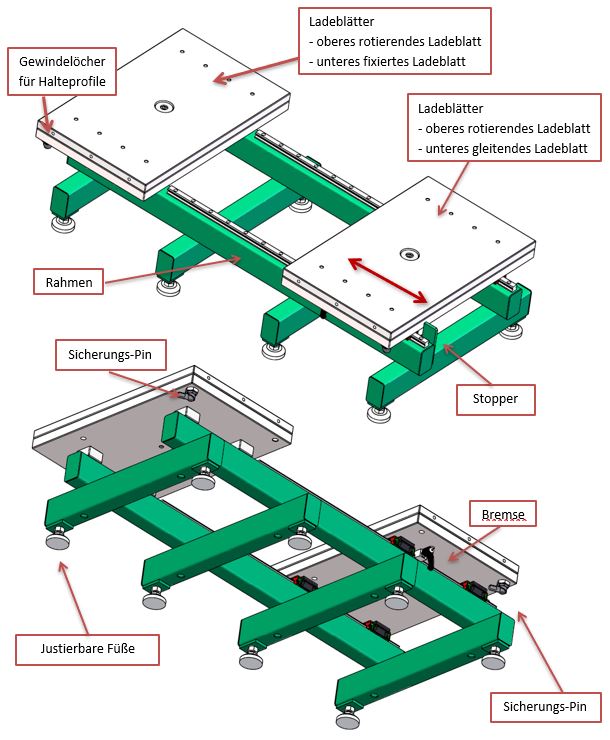

Unsere Handling Systeme für Werkzeuge sind aus hochwertigem Stahl gefertigt und bestehen aus verschiedenen Teilen:
Rahmen:
Er bildet die Basis des Geräts und ist mit höhenverstellbaren Füßen ausgestattet, um eine präzise Nivellierung zu ermöglichen.
Ladeblätter:
Sie dienen als Arbeitsplatten. Auf ihnen können die Werkzeuge platziert und somit geöffnet oder gedreht werden. Eine der Arbeitsplatten ist fest montiert, während die andere auf Schienen beweglich ist und durch eine Bremse angehalten werden kann. Beide Hälften der Ladeblätter sind mit einem Sicherungspin ausgestattet, um die Platten vor versehentlichem Drehen zu sichern.
Sicherungspin:
Er verhindert das unerwünschte Drehen der Ladeblätter und fixiert sie in der Grund- oder Arbeitsposition.
Bremse:
verhindert das Verrutschen der Arbeitsplatte auf den Schienen.
Justierbare Füße:
Höhenverstellbare Beine ermöglichen eine genaue Nivellierung des gesamten Produkts.
Stopper:
Er verhindert das Herausfallen der Ladeblätter aus der Schiene.
Diese robusten und zuverlässigen Bauteile bilden zusammen ein effizientes Handling System und ermöglichen eine einfache und sichere Handhabung von Formen und Werkzeugen.
Wenn Sie den Hebel des Sicherungspins drehen, wird die Drehung der Ladeblätter verriegelt oder freigegeben. Dadurch wird eine sichere und zuverlässige Fixierung der Formen auf dem Öffner gewährleistet, während Sie gleichzeitig eine einfache und schnelle Freigabe der Formen zum Öffnen oder Drehen ermöglichen. Der Sicherungspin ist eine wichtige Sicherheitsfunktion, die sicherstellt, dass sich die Formen während des Gebrauchs nicht unkontrolliert bewegen oder drehen, was das Risiko von Verletzungen oder Schäden minimiert. Mit dem Sperrstift können Sie die Ladeblätter in der Grundposition oder Arbeitsposition verriegeln
Durch das Drehen des Bremshebels wird die Gleithälfte des Werkzeugöffners gebremst oder freigegeben. Der Bremshebel ist ein wichtiger Bestandteil des Handling Systems und ermöglicht eine präzise Positionierung der Form. Wenn der Bremshebel aktiviert ist, wird das Ladeblatt sicher an seinem Platz gehalten. Wenn die Arbeit an der Form beendet ist, kann der Bremshebel gelöst werden, um die bewegliche Seite des Öffners wieder zu bewegen. Durch die Verwendung des Bremshebels wird das Handling der Formen sicherer und effizienter gestaltet.
Um den Werkzeugöffner sicher zu transportieren, müssen die Ladeblätter in offener Position sein. Zum Anheben sollte ein geeignetes Hubgerät mit ausreichender Kapazität verwendet werden.
- Bewegen Sie die Ladeblätter in die offene Position, siehe Abbildung.
- Fixieren Sie die Ladeblätter mit der Bremse.
- Verwenden Sie den Raum unter dem Vorrichtungsrahmen, wie in der Abbildung dargestellt, um den Werkzeugöffner anzuheben.
Platzierung der Form

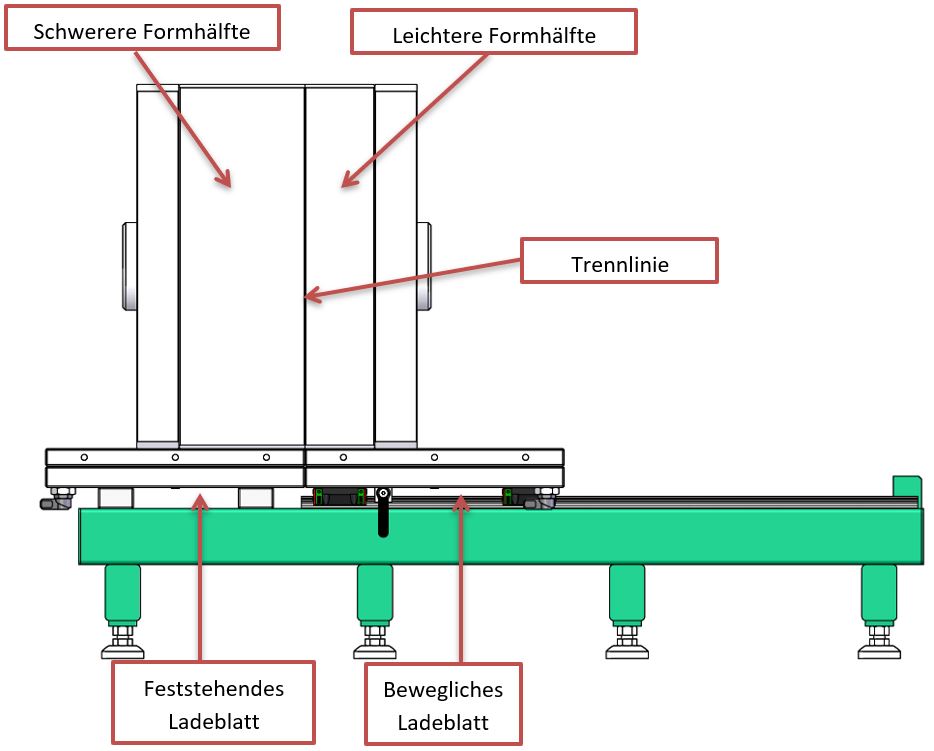

Mit Hilfe eines Hebegeräts (Kran) wird die Form auf beiden Hälften des Werkzeugöffners platziert. So dass genau eine Hälfte der Form auf jeder Hälfte der Vorrichtung liegt. Im Falle einer ungleichmäßigen Gewichtsverteilung der Formenhälften, wird die schwerere Hälfte der Form auf dem feststehenden Ladeblatt des Werkzeugöffners platziert.

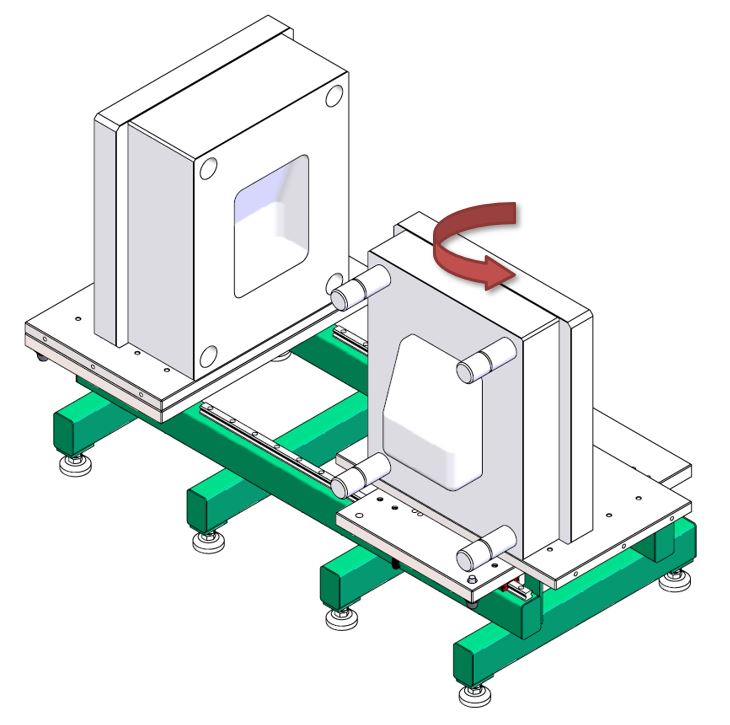

Bewegen Sie die Ladeblätter des Werkzeugöffners auseinander indem Sie am Mittelpunkt der Form ziehen. Nach dem Öffnen der Form kann der Drehmechanismus verwendet werden, um beide Hälften der Form in die erforderlichen Arbeitspositionen zu drehen. Nach dem Öffnen und vor dem Drehen der Form ist es erforderlich, die Ladeblätter mit der Bremse zu sichern. Nun kann direkt an der Form gearbeitet oder die geöffnete Form entnommen werden.
Beachten Sie das bei besonders schwergängigen Formen oder Formhälften mit sehr hohem Schwerpunkt zusätzliche Öffnungs- und Sicherungshilfen nötig sein könnten. Diese finden Sie ebenfalls bei uns.
Schließen der Form
Drehen Sie die Form in die Position, in der sich ihre beiden Hälften wieder in einer Linie befinden. Sichern Sie dann die Ladeblätter mit dem Sicherungspin. Starten Sie dann den Schließvorgang. Gleichzeitig stellen Sie sicher, dass die Bewegung der Führungspfosten in den Führungsbuchsen reibungslos erfolgt, ohne dass Kraftaufwand erforderlich ist.
