Roboter-Laserschweißanlage
Laserauftragschweißen mit kollaborativem Roboter, gleichmäßig und wiederholbar

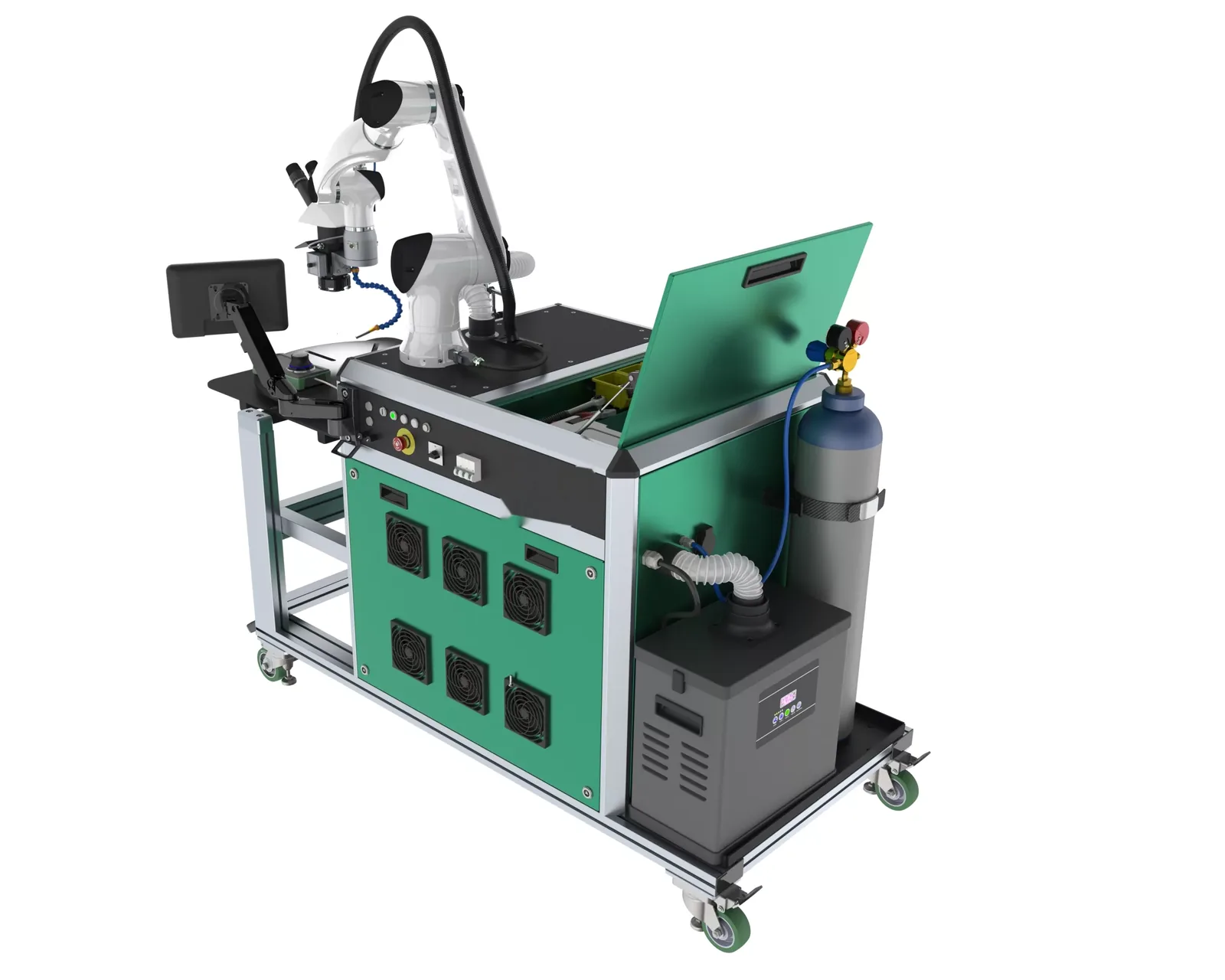

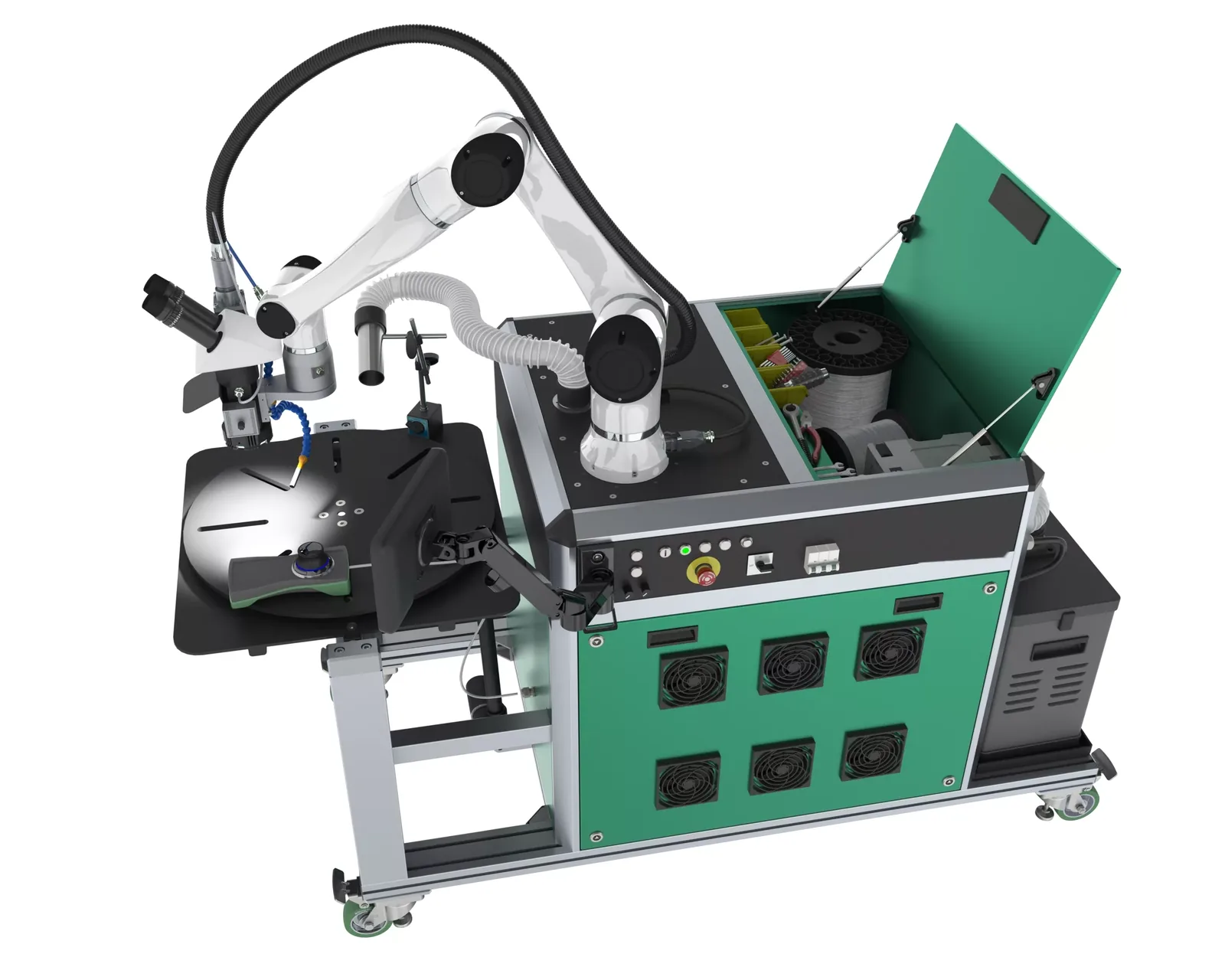

Bei der Roboter-Laserschweißanlage führt ein kollaborativer Roboter den Laserkopf. Sie bringen den Kopf von Hand an die Schweißstelle, der Roboter fährt die Bahn dann ruhig und gleichmäßig ab. Das sorgt für eine gleichbleibende Nahtqualität, unabhängig von der Tagesform. Der Faserlaser bringt nur wenig Wärme ein, das Leica-Mikroskop zeigt jeden Puls. Mit großer Reichweite schweißt die Anlage auch an Teilen neben dem Arbeitstisch. Wer ohne Roboter auskommt, findet in der Laser-Auftragschweißanlage für den Werkzeugbau die günstigere Variante mit mechanischem Arm.
Ihre Vorteile auf einen Blick
Kollaborativer Roboter
Führt den Laserkopf über die ganze Tischfläche 600 × 600 mm, ohne Handführung während des Schweißens.
Gleichbleibende Qualität
Gleichmäßiger Vorschub 0,5 bis 100 mm/s, weniger Ausschuss, unabhängig von der Erfahrung der Bedienung.
Einfach positionieren

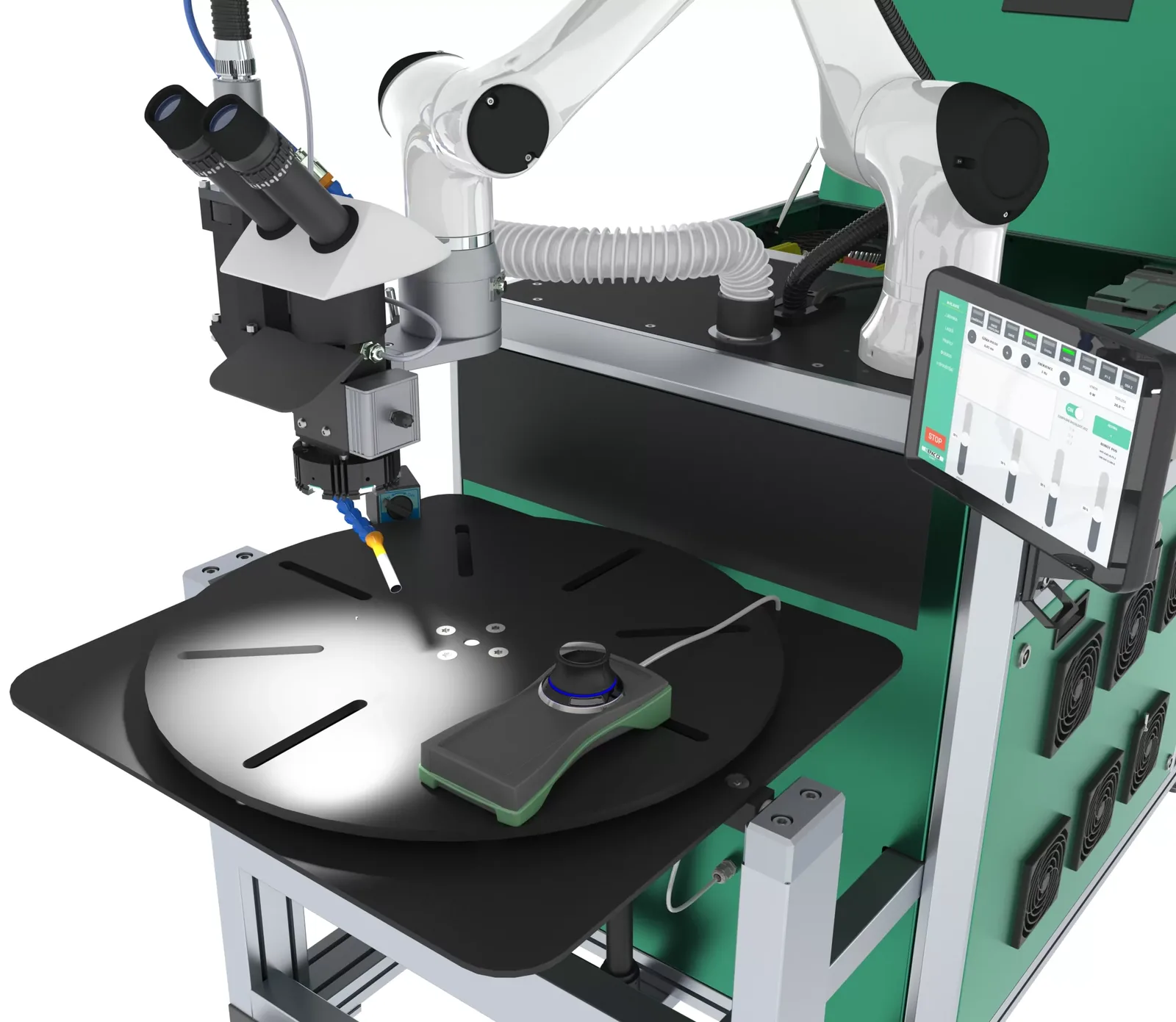

Laserkopf greifen und hinführen, feinfühlig per Joystick, Parameter am Touchdisplay.
Profile speichern
Bedienerprofile, Arbeitsebenen und Schweißparameter für wiederkehrende Aufgaben ablegen.
Auch außerhalb des Tischs
Reichweite bis 890 mm mit dem 10-kg-Roboter, Arbeitspunkt von 40 bis über 1.620 mm Höhe.
Fahrbar und kompakt
Fahrwerk mit Arretierung, passt durch 90 cm breite Türen.
Wofür brauchen Sie eine Roboter-Laserschweißanlage?
Lange Kanten, umlaufende Konturen und wiederkehrende Reparaturen verlangen eine sehr gleichmäßige Führung des Laserkopfs. Von Hand ist das ermüdend und das Ergebnis hängt stark von der Erfahrung ab. Der kollaborative Roboter übernimmt genau diesen Teil: Er fährt die Bahn mit konstantem Vorschub, Sie behalten über Mikroskop und Joystick die volle Kontrolle.
- Lange Kanten und Trennebenen an Spritzgussformen gleichmäßig aufbauen
- Wiederkehrende Reparaturen an gleichen Formeinsätzen und Werkzeugen
- Schweißen und Auftragen an größeren Teilen neben dem Arbeitstisch
- Einzelteile und kleine Serien im Maschinenbau
- Fügeschweißen feiner Bauteile aus Stahl und Edelstahl
Roboter, mechanischer Arm oder mobil?
| Lösung | Stärke | Grenze |
|---|---|---|
| Roboter-Laserschweißanlage | Roboter führt gleichmäßig, Profile speicherbar, auch außerhalb des Tischs | Höhere Investition |
| Laser-Auftragschweißanlage | Mechanischer Arm, einfache Bedienung, günstiger | Kopf wird von Hand geführt |
| Mobiles Laserschweißgerät | Kommt zur großen Form in der Halle | Kein eigener Drehtisch |
So funktioniert die Roboter-Laserschweißanlage
- Werkstück auf dem Tisch sichern, Tisch motorisch neigen und von Hand drehen, bis die Stelle gut liegt.
- Laserkopf am Roboter greifen und an die Schweißstelle führen.
- Arbeitsebene und Schweißparameter am Touchdisplay wählen oder ein gespeichertes Profil laden.

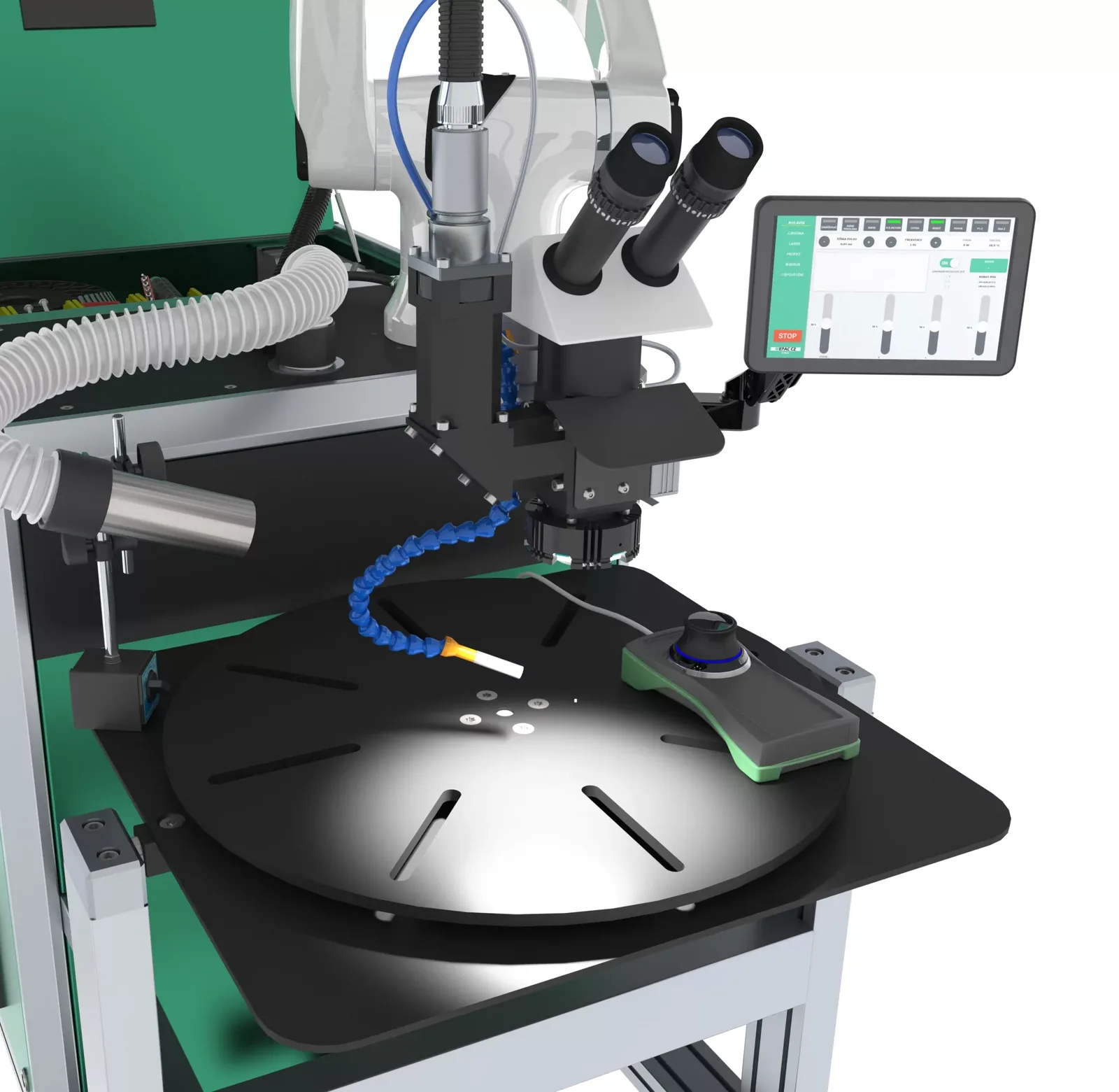

- Mit dem Joystick fein positionieren und im Mikroskop scharf stellen.
- Schweißdraht zuführen und per Fußpedal schweißen, der Roboter führt den Kopf gleichmäßig.
- Stelle nacharbeiten und kontrollieren.
Technische Daten Roboter-Laserschweißanlage
| Parameter | R150 W | R300 W | IPG 300 W |
|---|---|---|---|
| Laserquelle | Faserlaser, QCW | Faserlaser, QCW | Faserlaser, QCW |
| Pulsleistung (Dauerleistung*) | 1,5 kW (150 W) | 3 kW (300 W) | 3 kW (300 W) |
| Maximale Pulsenergie | 15 J | 30 J | 30 J |
| Wellenlänge | 1.064 nm | 1.064 nm | 1.064 nm |
| Pulsfrequenz / Pulsdauer | 1 bis 100 Hz / 0,5 bis 30 ms | 1 bis 100 Hz / 0,5 bis 30 ms | 1 bis 100 Hz / 0,5 bis 30 ms |
| Laserpunkt / Brennweite | 0,5 bis 2 mm / 160 mm | 0,5 bis 2 mm / 160 mm | 0,5 bis 2 mm / 160 mm |
| Parameter | Roboter 5 kg | Roboter 10 kg |
|---|---|---|
| Seitliche Reichweite | 690 mm | 890 mm |
| Vorschub | 0,5 bis 100 mm/s | 0,5 bis 100 mm/s |
| Tiefster Arbeitspunkt über Boden | 190 mm | 40 mm |
| Höchster Arbeitspunkt über Boden | 1.445 mm | über 1.620 mm |
| Abmessungen Transport (H × B × T) | 1.800 × 850 × 1.900 mm | 2.000 × 850 × 1.900 mm |
| Parameter | Wert |
|---|---|
| Pulsformung | Leistungskurve innerhalb des Pulses einstellbar |
| Bedienung | Touchdisplay 1.280 × 800, Joystick, Fußpedal, Roboterarm von Hand führbar |
| Mikroskop | Leica, 10-fache Vergrößerung, Zusatzlicht mit einstellbarer Helligkeit |
| Arbeitstisch | 600 × 600 mm, Werkstück bis 100 kg |
| Tisch neigen / drehen | ±30° um die X-Achse / endlos um die Z-Achse mit Arretierung |
| Schutzgas | Vor- und Nachströmen 0,1 bis 1 s, Flaschenhalter am Gerät |
| Absaugung | eigene Absaugeinheit, Augenschutz im Mikroskop |
| Anschluss | 400 V, 50/60 Hz, 3 × 16 A, unter 6 kW |
| Gewicht | unter 450 kg |
| Fahrwerk / Staufach | gummierte Räder mit Arretierung, Durchfahrt 90 cm / ca. 55 l |
| Laserklasse | Klasse 4 nach EN 60825-1, Schutzmaßnahmen siehe Kurzanleitung |
* Dauerbetrieb nur nach Rücksprache mit dem Hersteller.
Die Lieferzeit hängt von der aktuellen Auftragslage ab, die momentane Lieferzeit finden Sie in Ihrem Angebot.
Einsatz und Ausstattung
- Einsatz: Werkzeugbau, Formenbau, Maschinenbau, Instandhaltung, Einzelteile und Serien
- Werkstoffe: Werkzeugstahl auch gehärtet, Edelstahl, Aluminium (Schweißdraht passend zum Grundwerkstoff)
- Ausstattung: kollaborativer Roboter mit 5 oder 10 kg Traglast, Faserlaser, Leica-Mikroskop, Touchdisplay, Joystick, Fußpedal, neigbarer Drehtisch mit Werkstückfixierung, Absaugung, Schutzgassteuerung, Staufach
- Passend dazu: Smart Holder zum Halten kleiner Teile, Werkstattmikroskop zur Kontrolle
Kurzanleitung Roboter-Laserschweißanlage
Die Kurzanleitung fasst Aufstellen, Schweißen und Pflege zusammen. Mit der Anlage erhalten Sie die vollständige Bedienungsanleitung.
Aufstellen und Schweißen
- Anlage an den Arbeitsplatz fahren, Räder arretieren, Netzanschluss und Schutzgas anschließen.
- Laserbereich kennzeichnen und absichern, Personen im Bereich tragen eine Laserschutzbrille.
- Werkstück fixieren, Laserkopf hinführen, Profil wählen.
- Im Mikroskop scharf stellen und per Fußpedal schweißen.
Gut zu wissen
Die Anlage arbeitet mit unsichtbarer Laserstrahlung der Klasse 4. Arbeiten Sie nur in einem abgegrenzten Laserbereich mit passender Laserschutzbrille und nach den Vorgaben Ihres Laserschutzbeauftragten. Den Arbeitsbereich des Roboters frei halten. Werkstücke gegen Verrutschen und Herunterfallen sichern.
Pflege und Wartung
Schutzglas und Optik sauber halten und bei Spritzern wechseln. Filter der Absaugung nach den Vorgaben der Bedienungsanleitung prüfen. Der Faserlaser ist nahezu wartungsfrei. Bei Fragen zum Gerät sind wir gern für Sie da.
