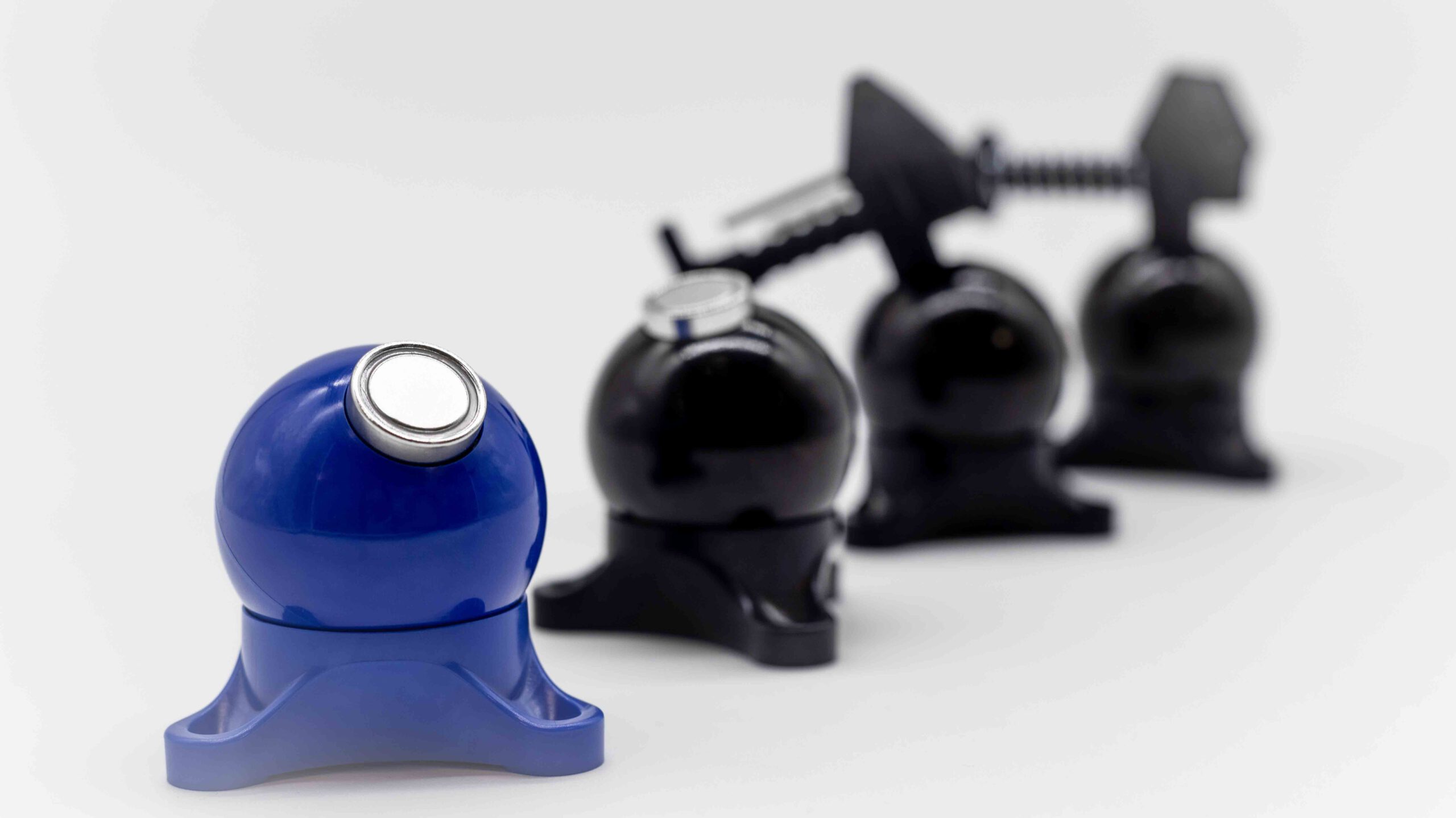

Alle vier Ausführungen des MAGBALL nebeneinander: Basic, Strong, Clip und Vise

Magnetspanntechnik

MAGBALL: Magnethalter mit Kugelgelenk

Die magnetische dritte Hand für Ihren Arbeitsplatz.

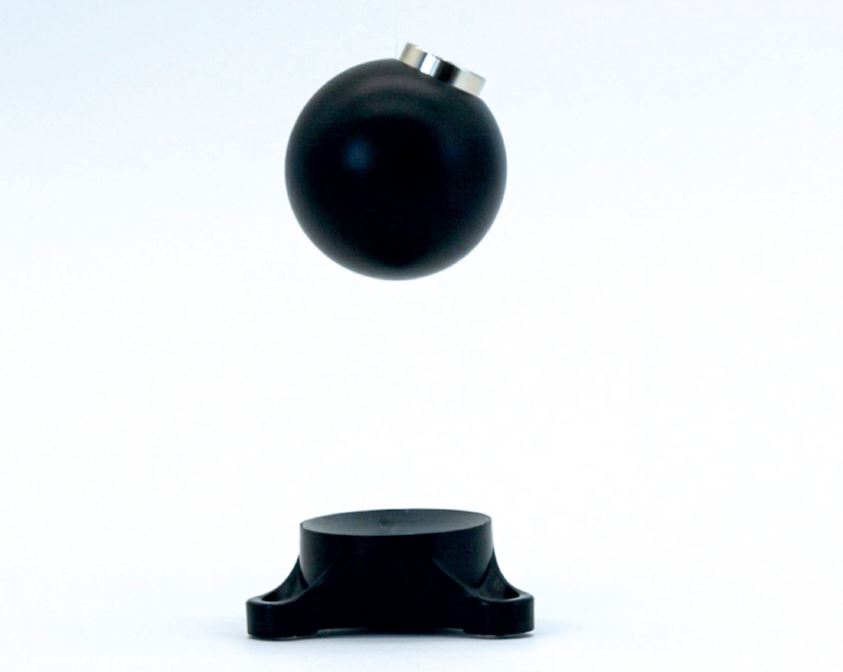

Der MAGBALL hält Werkstücke sicher in jeder Lage, und Sie haben beide Hände für die Arbeit frei. Die Kugel mit Neodym-Magnet lässt sich in der Basis 360° drehen und 230° schwenken und bleibt genau dort stehen, wo Sie sie loslassen. Ideal zum Laserschweißen, Löten, Gravieren, Polieren und Messen. Für nicht-magnetische Teile gibt es den MAGBALL mit Clip oder mit Schraubstock.

Einsatzbereiche

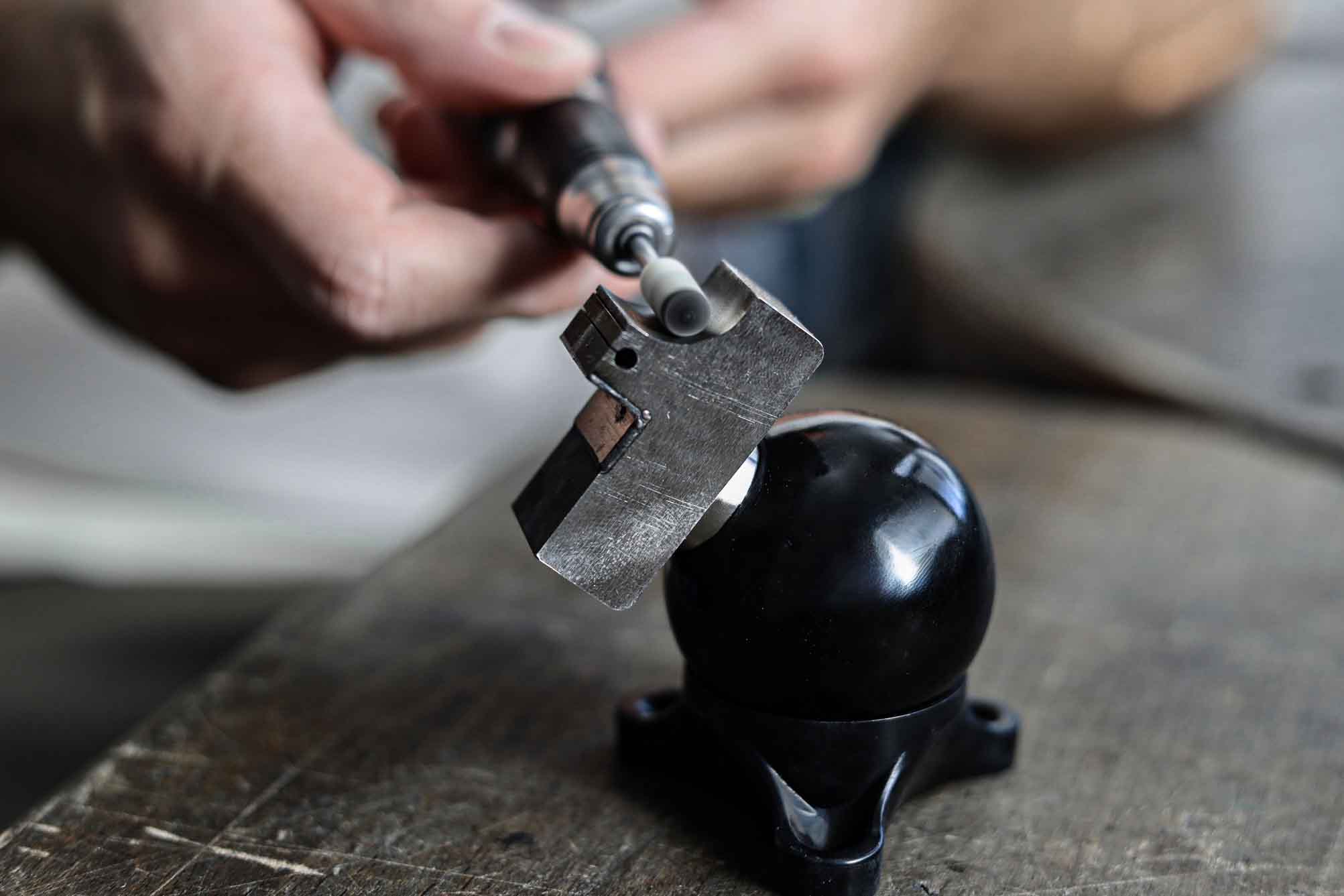

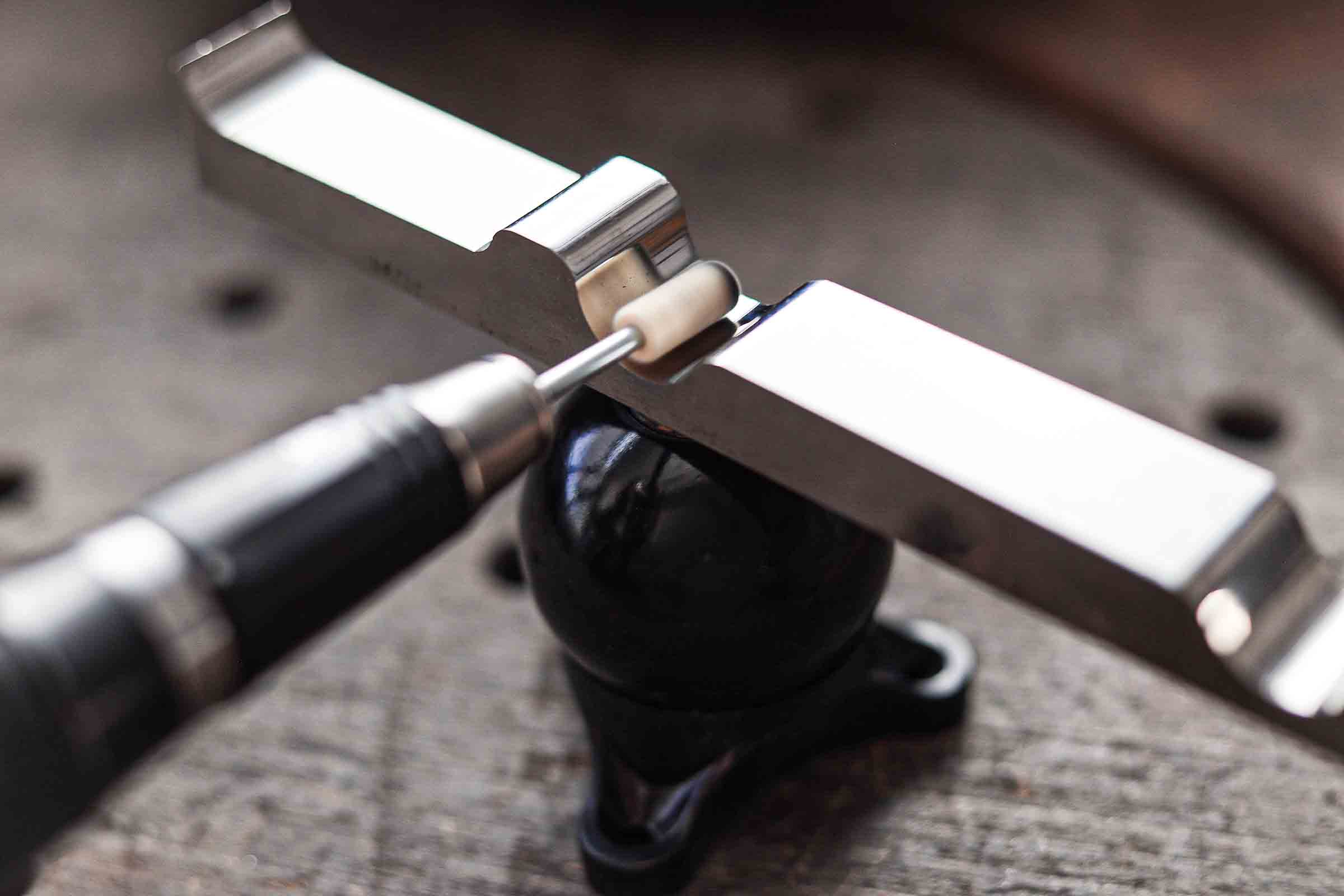

Polieren und Läppen

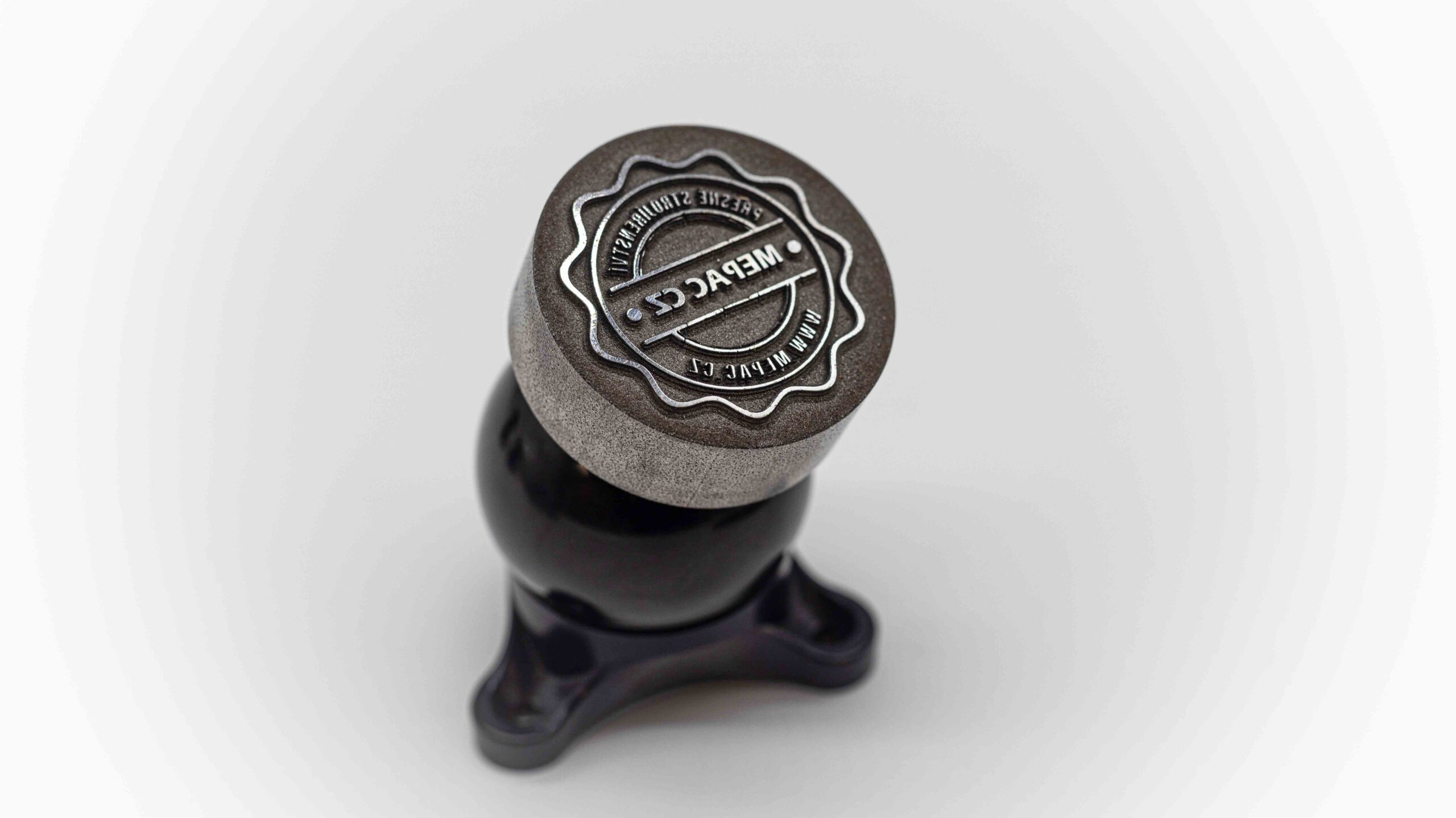

Gravieren

Messen und 3D-Scannen

Löten

Laserschweißen

Bohren und Montieren

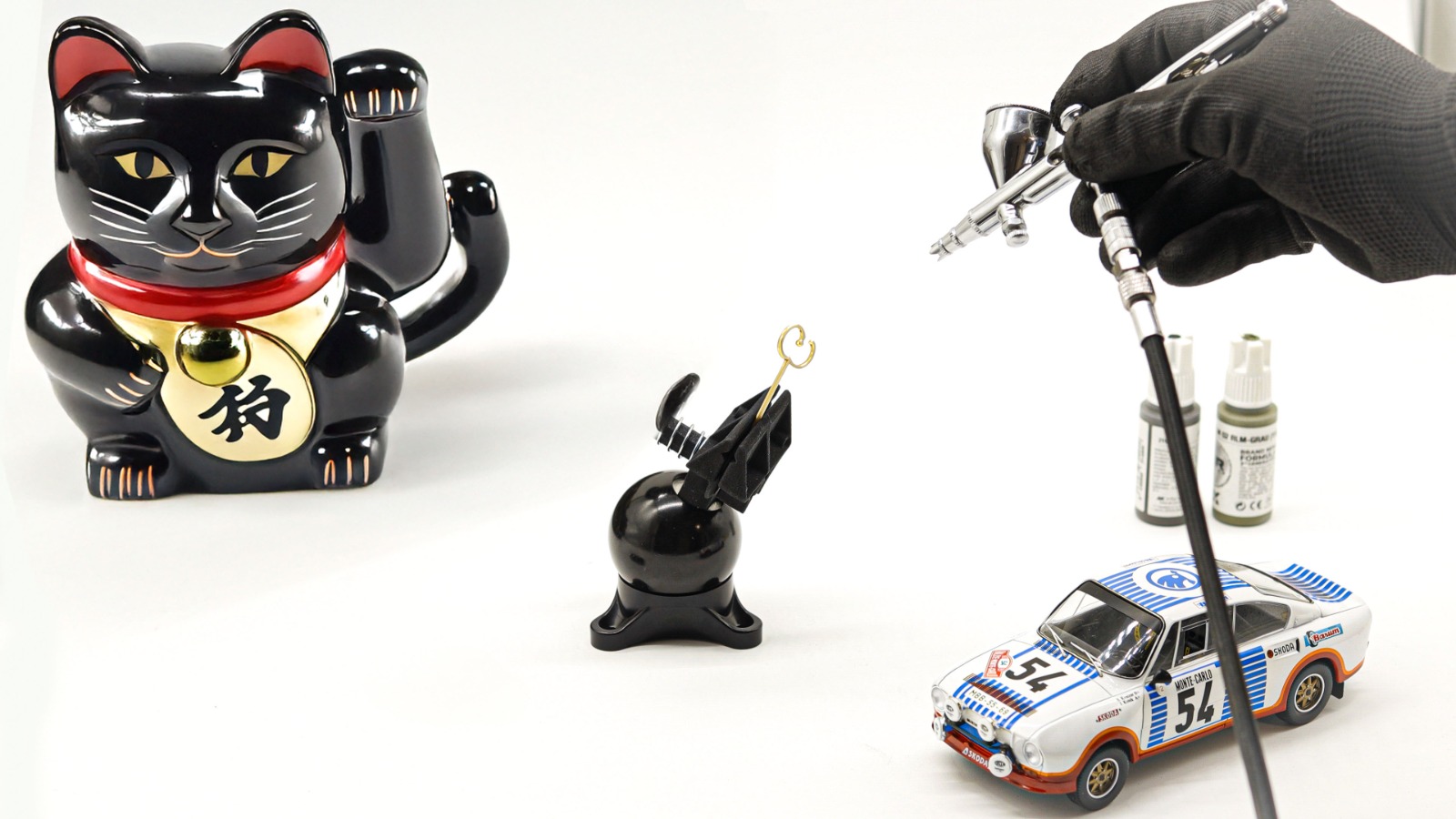

Modellbau

Schmuckherstellung

Wofür brauchen Sie den MAGBALL?

Kleine Bauteile lassen sich schlecht von Hand halten und im Schraubstock nur mühsam in die richtige Lage bringen. Mit dem MAGBALL setzen Sie das Werkstück an den Magneten oder spannen es mit Clip oder Schraubstock, drehen die Kugel in die gewünschte Position und arbeiten mit beiden Händen.

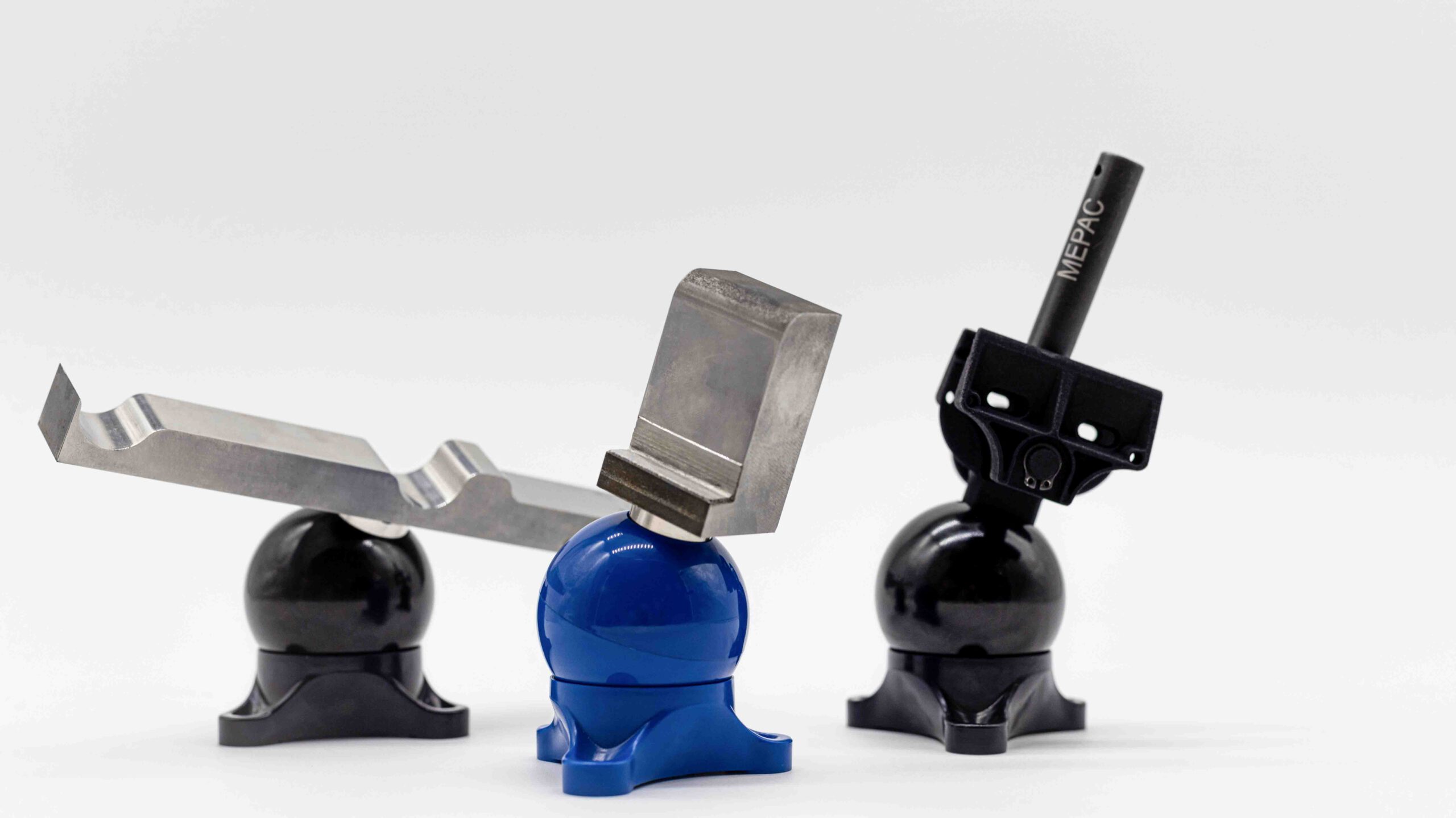

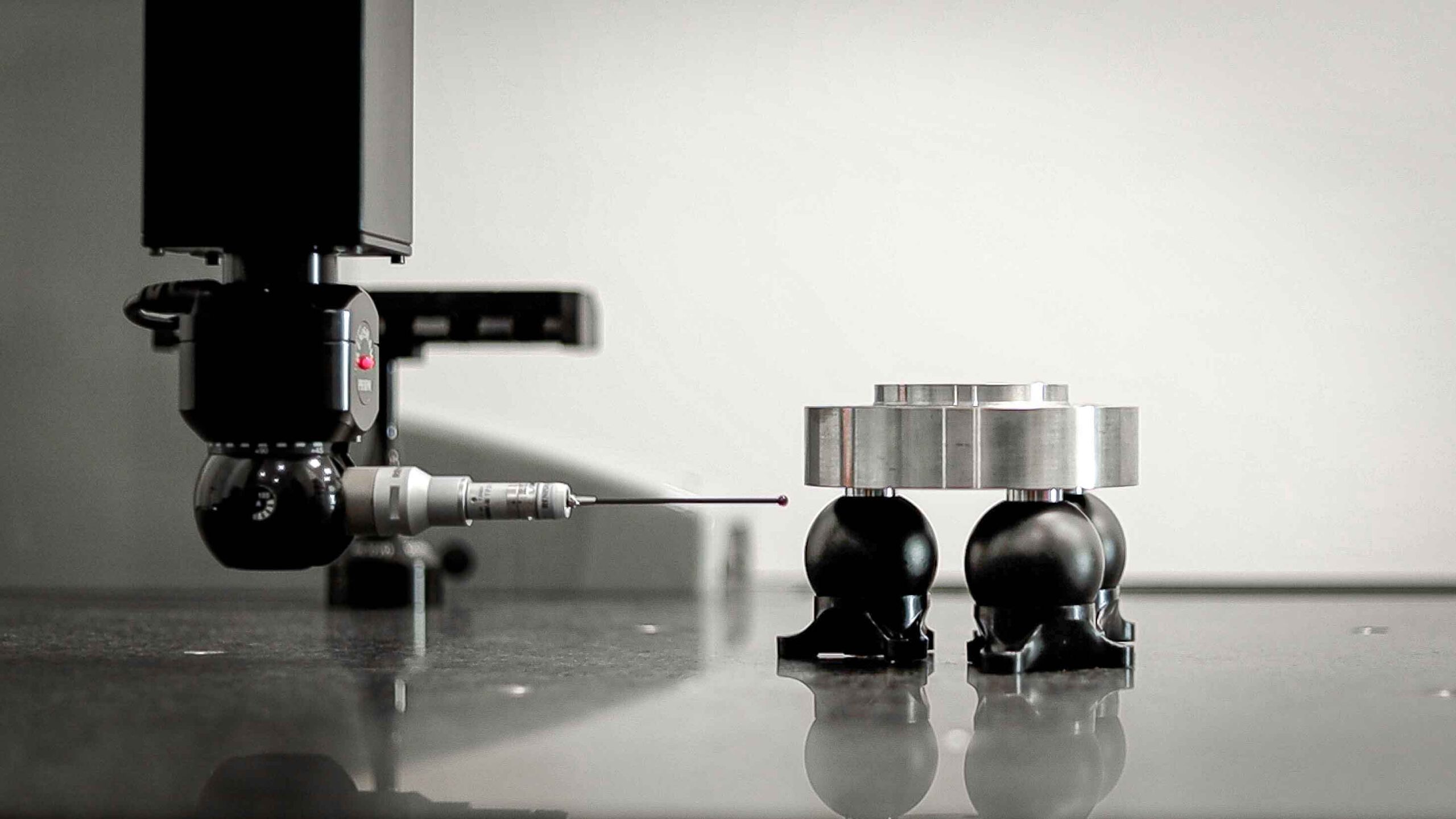

Typische Einsätze sind das Positionieren beim Laserschweißen und Auftragsschweißen von Formeinsätzen, Löten, Gravieren, Polieren und Läppen, Bohren und Montieren, das Messen auf der Messmaschine und das 3D-Scannen. Auch im Modellbau, in der Schmuckherstellung und in der Ausbildung ist er ein praktischer Helfer. Weil die Basis selbst magnetisch ist, stellen Sie ihn in Sekunden auf jedem Stahltisch auf und versetzen ihn genauso schnell.

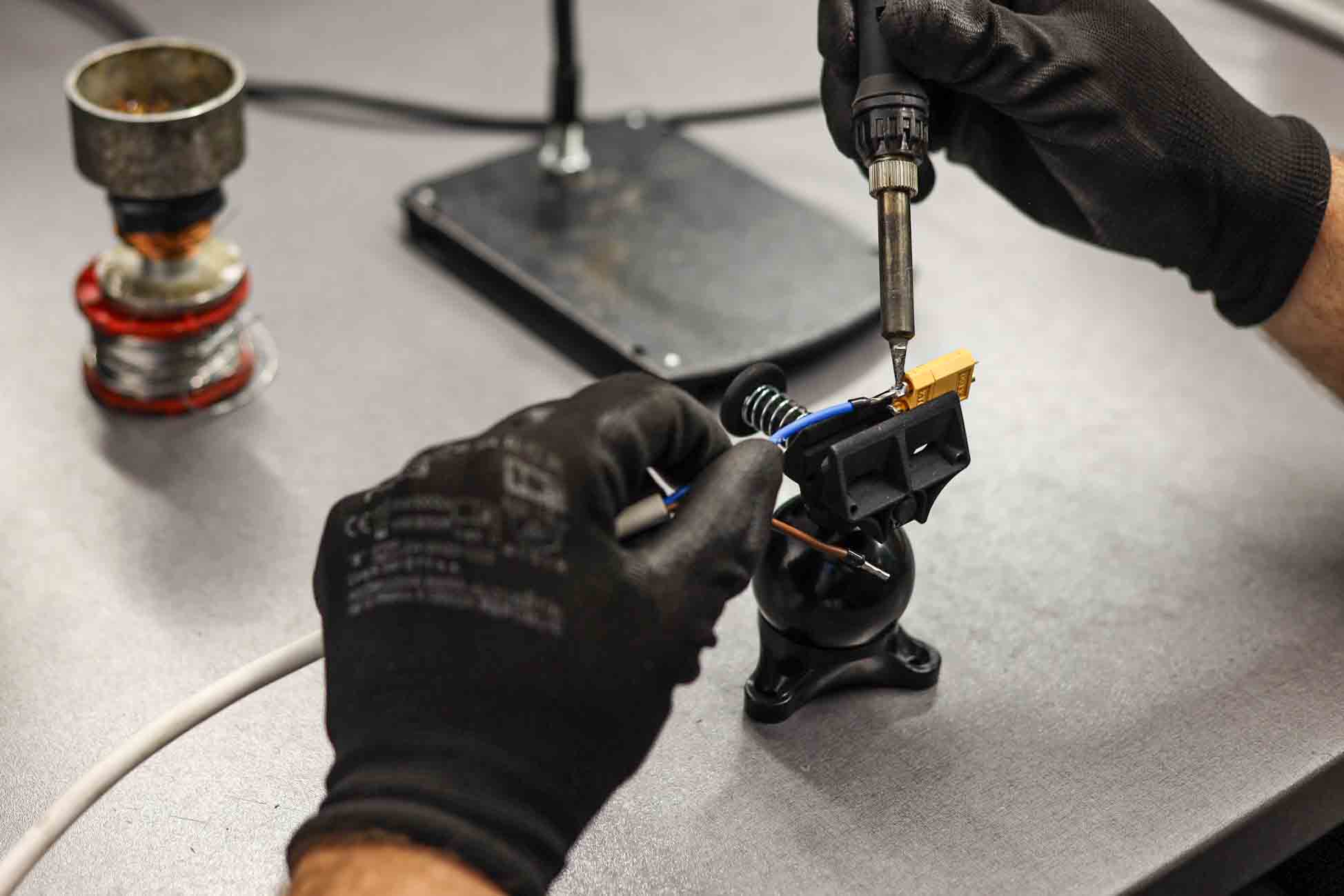

MAGBALL als dritte Hand beim Löten: Clip hält das Bauteil, beide Hände bleiben frei

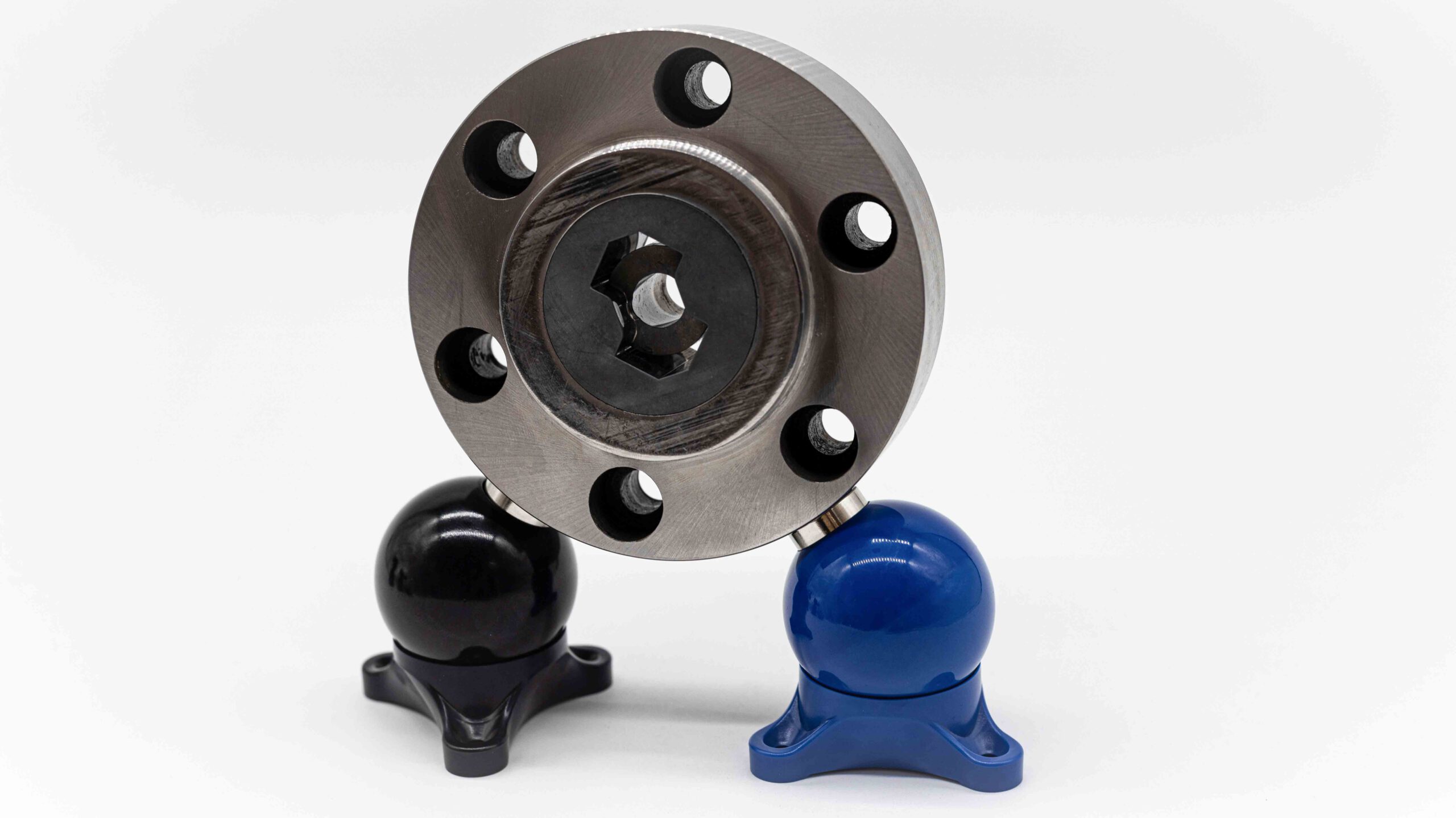

MAGBALL BASIC mit blauer Kugel hält eine Metallbuchse beim Läppen, daneben ein MAGBALL STRONG

Vier Ausführungen für jede Aufgabe

Alle Ausführungen haben dieselbe Basis mit eingebautem Magneten, drei Bohrungen zum Verschrauben und rutschfeste Silikonpads. Sie unterscheiden sich in der Kugel und im Aufsatz:

  • Basic: Kunststoffkugel, leicht und günstig, für magnetische Kleinteile
  • Strong: Metallkugel mit stärkerem Magneten, mechanisch und thermisch belastbar
  • Clip: Metallkugel mit Federklemme für nicht-magnetische Teile
  • Vise: Metallkugel mit kleinem Schraubstock für hohe Klemmkraft

Clip und Schraubstock gibt es auch einzeln zum Nachrüsten. Sie werden statt des Haltemagneten auf die Kugel geschraubt.

MAGBALL BASIC
Leicht und vielseitig

Magnetische Kunststoffkugel auf der Standardbasis, nur 0,2 kg leicht. Die richtige Wahl für magnetische Kleinteile im Modellbau, bei Elektronikarbeiten, beim Löten und beim Messen.

Die Kunststoffkugel ist nicht für große Hitze gemacht. Zum Laserschweißen nehmen Sie den MAGBALL STRONG.

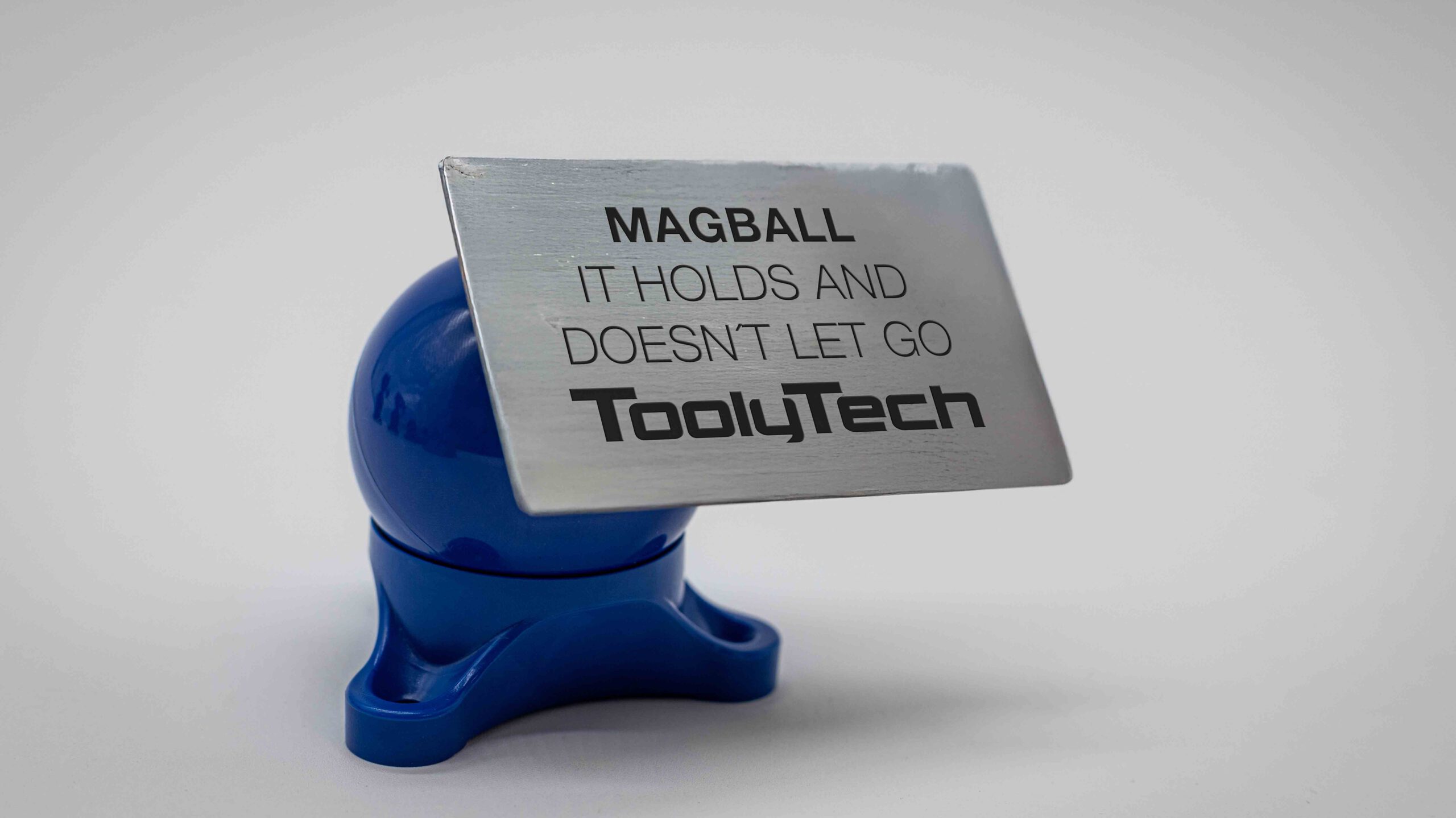

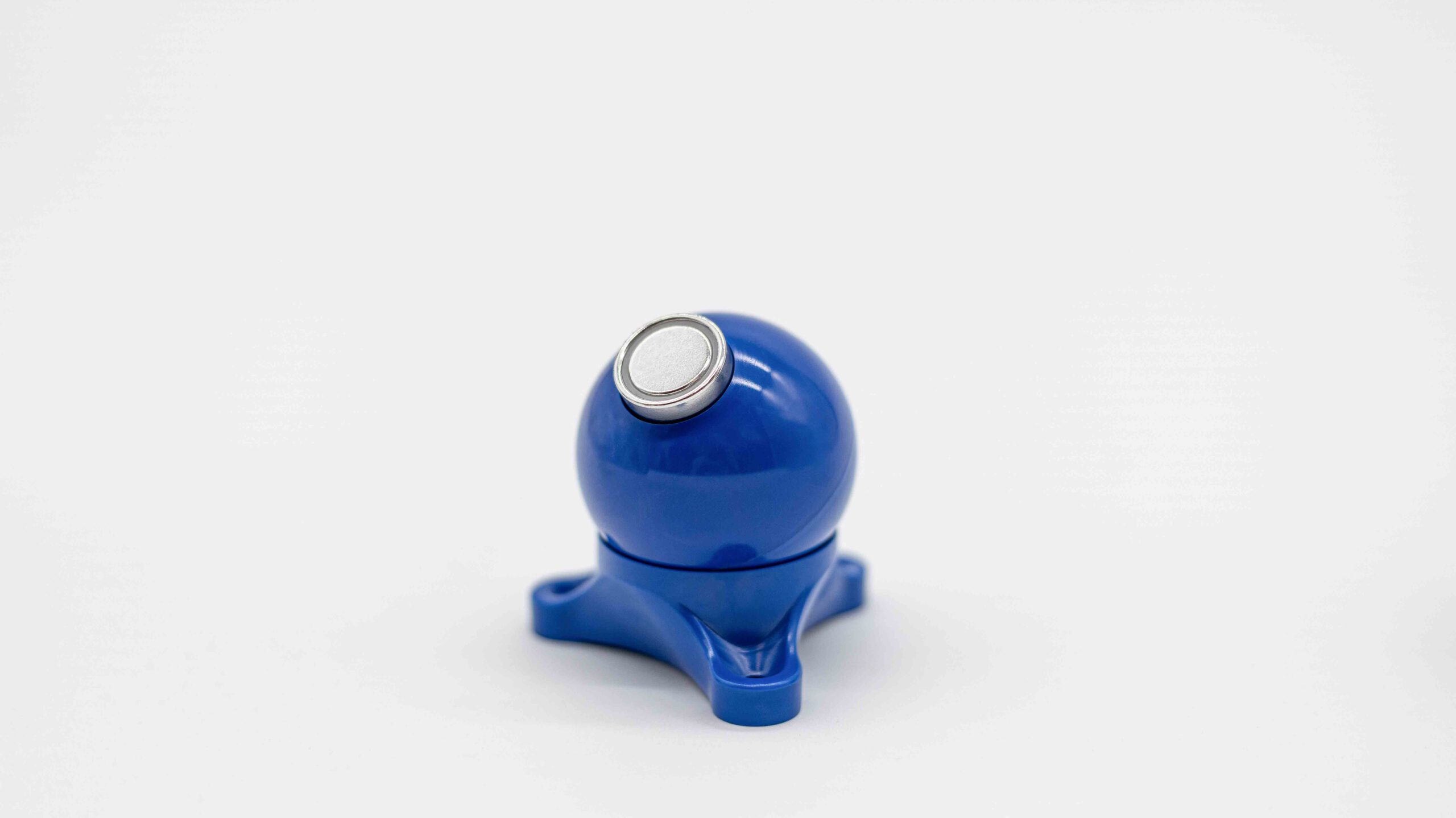

MAGBALL BASIC: Magnethalter mit Kugelgelenk und blauer magnetischer Kunststoffkugel

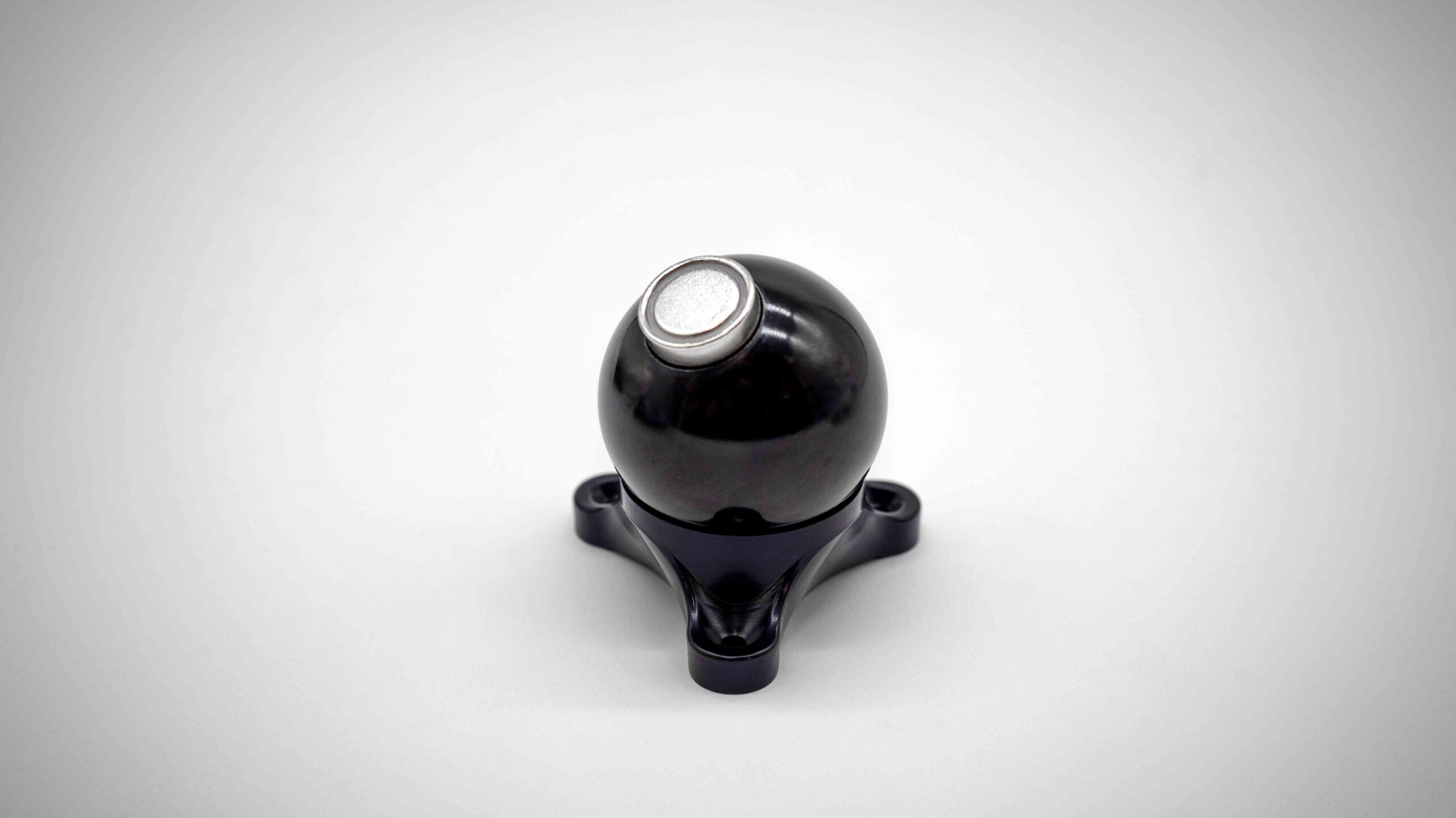

MAGBALL STRONG: Magnethalter mit Metallkugel und Neodym-Magnet

MAGBALL STRONG
Die Wahl für das Laserschweißen

Metallkugel mit stärkerem Neodym-Magneten. Sie hält deutlich mehr, ist mechanisch und thermisch belastbar und steht mit rund 0,6 kg Eigengewicht auch mit schwereren Teilen sicher.

Damit ist der MAGBALL STRONG ideal zum Positionieren beim Laserschweißen, Auftragsschweißen, WIG-Schweißen und Löten. Er ersetzt teure und sperrige Positioniervorrichtungen.

MAGBALL CLIP
Hält auch nicht-magnetische Teile

Metallkugel mit Federklemme aus Kunststoff. Ein Druck auf die Klemme und Teile aus jedem Material sitzen fest, zum Beispiel aus Kunststoff, Aluminium oder Messing, ganz ohne Magnetkraft. Schnell gespannt, schnell gewechselt.

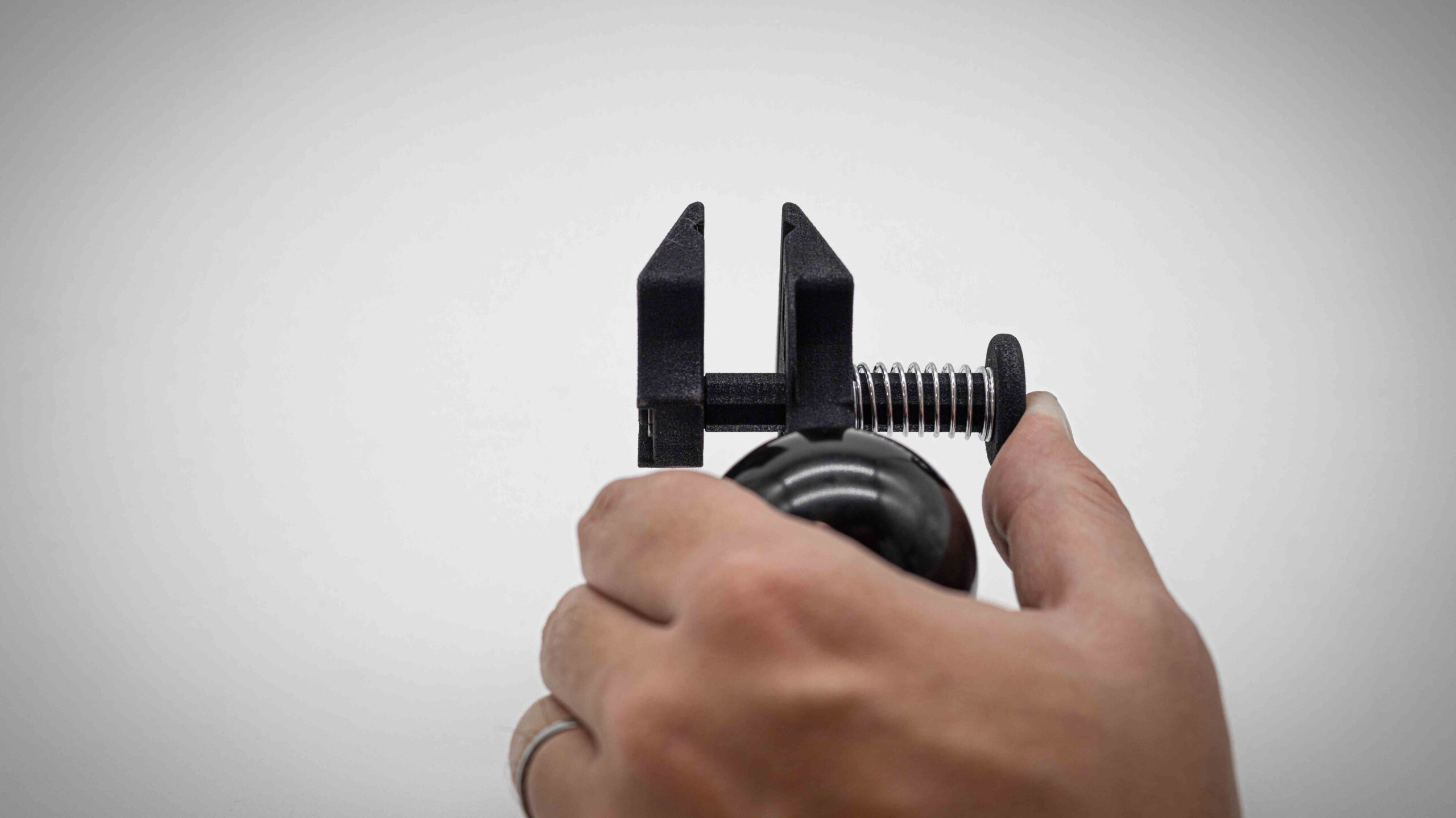

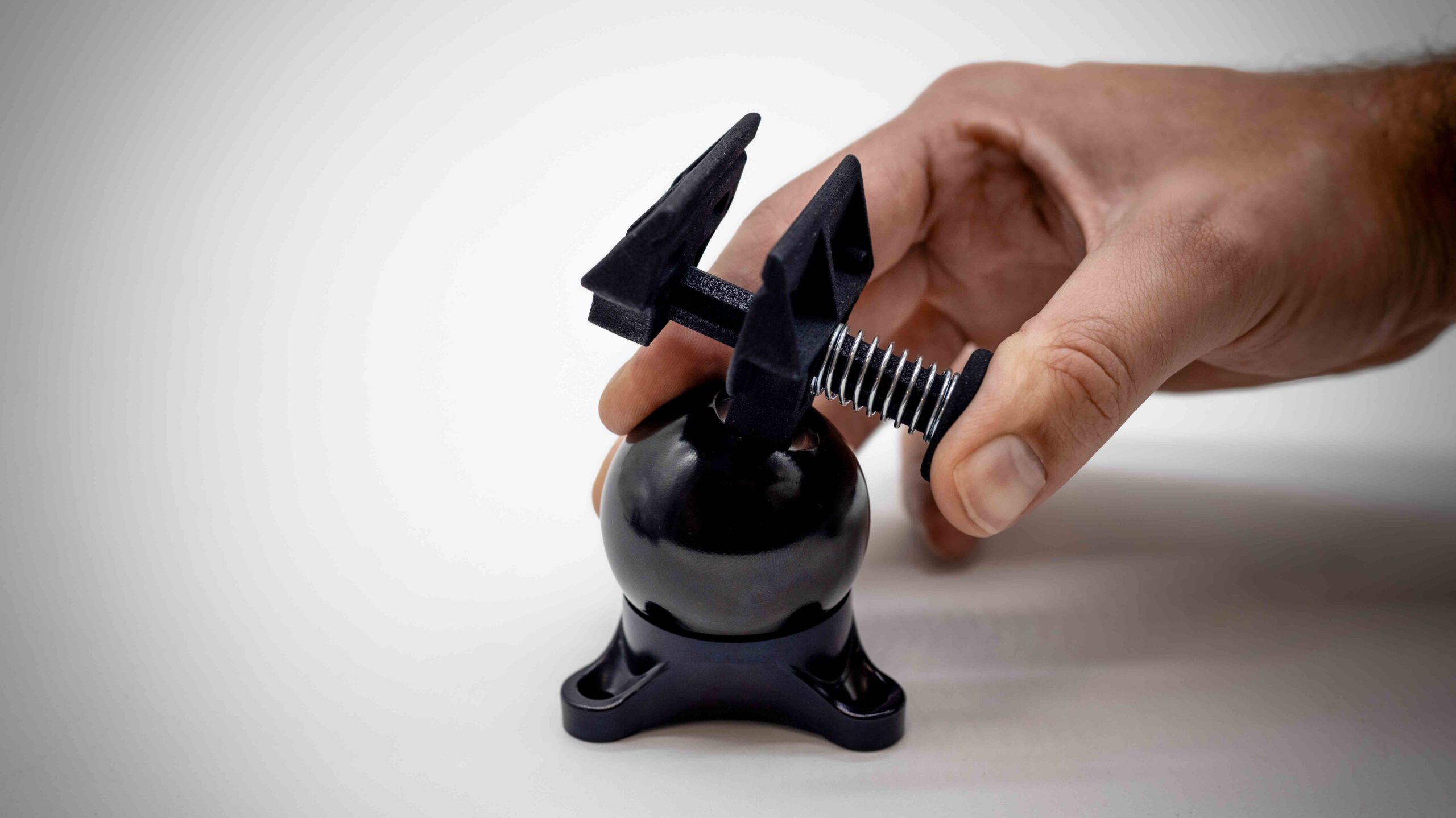

MAGBALL CLIP: Federklemme auf der Metallkugel wird zum Spannen nicht-magnetischer Teile geöffnet

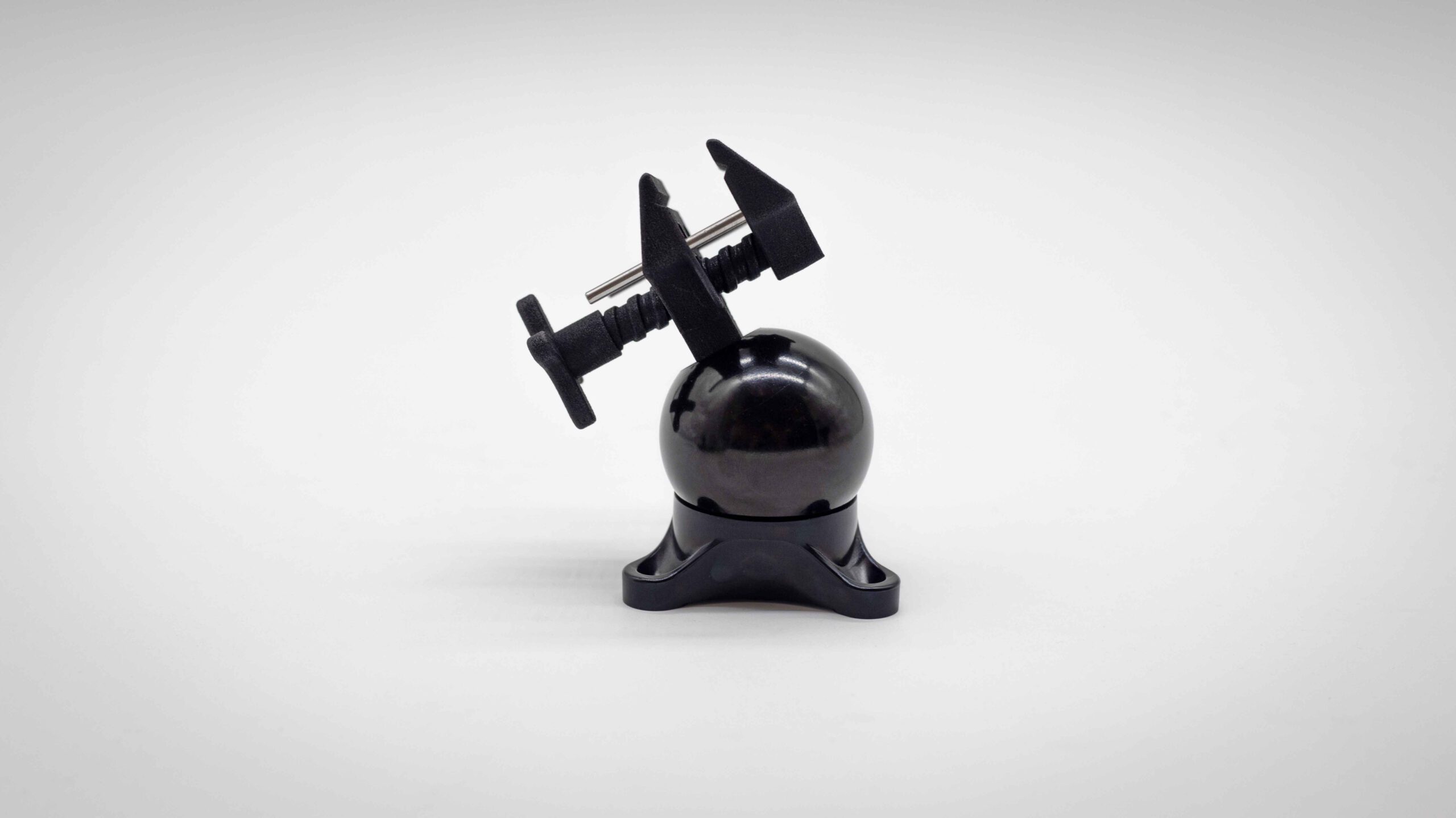

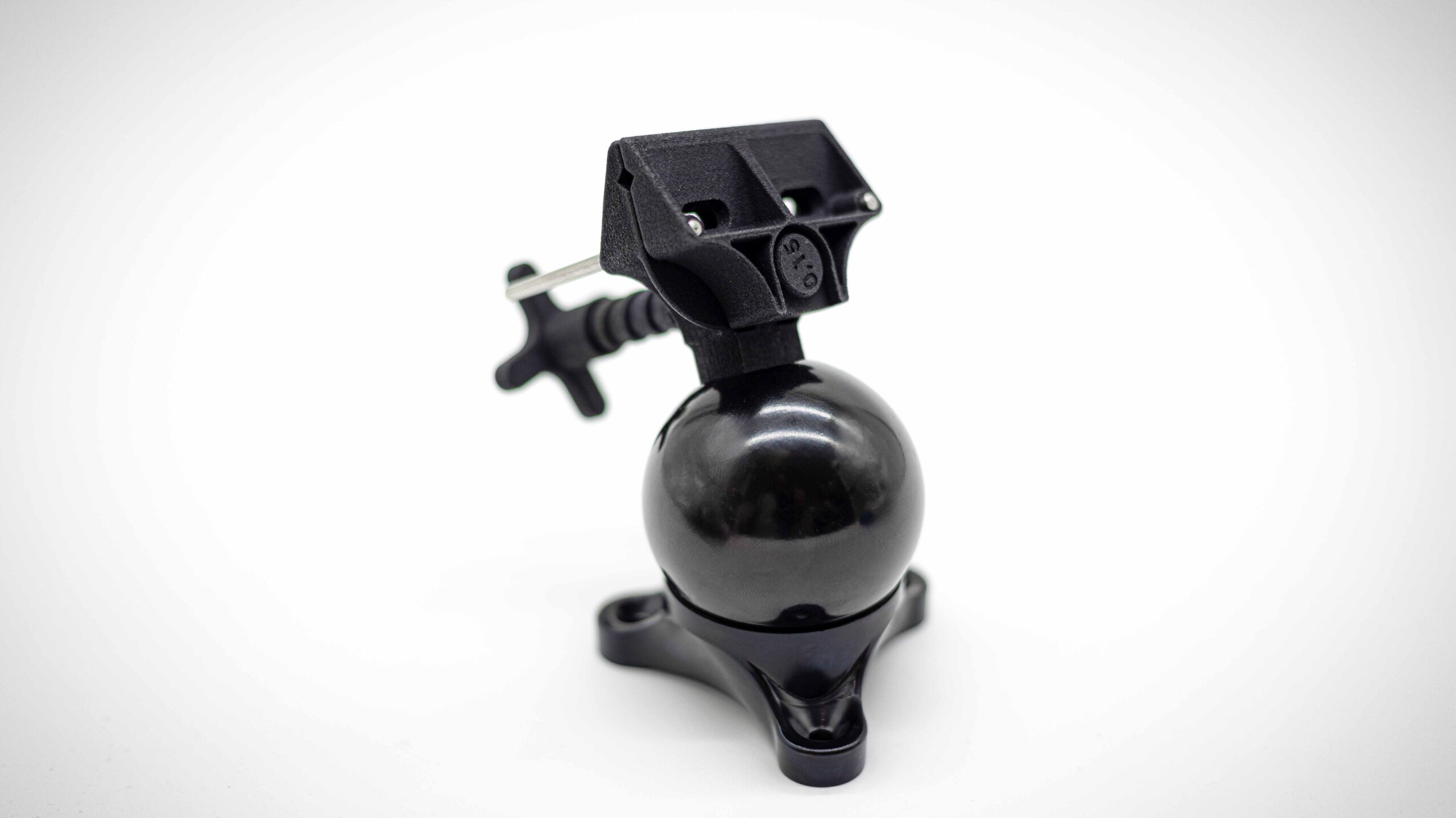

MAGBALL VISE: Magnethalter mit kleinem Schraubstock auf der Metallkugel

MAGBALL VISE
Der kleine Schraubstock

Metallkugel mit montiertem Kunststoff-Schraubstock. Er spannt magnetische und nicht-magnetische Teile mit deutlich mehr Kraft als der Clip.

Ideal zum Gravieren, Bohren, im Modellbau und in der Schmuckherstellung, überall dort, wo das Teil wirklich fest sitzen muss.

Technische Daten MAGBALL

MerkmalBasicStrong, Clip, Vise
KugelKunststoff, magnetischMetall, magnetisch
MagnetNeodym
Kugeldurchmesser50 mm
Abmessungen B × H × T62 × 63,5 × 62 mm (ohne Clip oder Schraubstock)
Gewicht0,2 kgca. 0,6 kg (Strong)
Einstellbereich der Kugel360° drehbar, 230° schwenkbar
Max. Drehmoment an der Kugel0,5 Nm0,8 Nm
Last von oben (0°)bis 13 kgbis 13 kg
Last seitlich (90°)bis 1 kgbis 1,5 kg
Last hängend (180°)bis 3 kgbis 4,5 kg
Rutschfeste Silikonpadsja, 3 Stück

Clip und Vise nutzen die Metallkugel des Strong.

Befestigung der Basis

  • Eingebauter Magnet: Haltekraft 25 N (ca. 2,5 kg) auf Stahl
  • Verschraubt mit M4-Senkschrauben durch die drei 4-mm-Bohrungen: über 130 N (ca. 13 kg)
  • Auf rutschfesten Pads: nur auf waagerechten Flächen, kippsicher aufstellen
  • Clip und Schraubstock werden statt des Haltemagneten montiert, Befestigungsschraube mit max. 2,94 Nm anziehen

Lieferumfang: MAGBALL in der gewählten Ausführung, 3 Silikonpads, 3 Schrauben, Bedienungsanleitung.

Einsatzbedingungen und Garantie

  • Betrieb bei 10 bis 50 °C und 25 bis 75 % Luftfeuchte, trocken, ohne direkte Sonne. Kunststoffteile nicht mit heißen Gegenständen in Berührung bringen.
  • Lagerung bei −15 bis +65 °C
  • Nicht geeignet für Träger von Herzschrittmachern oder Cochlea-Implantaten. Mindestens 0,5 m Abstand zu empfindlicher Elektronik.
  • Für Werkstatt, Ausbildung und Schulen. Kinder unter 14 Jahren nur unter Aufsicht.
  • 24 Monate Garantie

Kurzanleitung MAGBALL

Die Kurzanleitung fasst die wichtigsten Schritte zusammen. Die vollständigen Sicherheitshinweise liegen jedem MAGBALL bei.

Aufstellen und benutzen

  1. Basis auf einem Stahltisch per Magnet befestigen, mit M4-Schrauben verschrauben oder auf den Pads waagerecht aufstellen.
  2. Kugel vorsichtig in die Basis setzen. Finger dabei nicht zwischen Kugel und Basis bringen.
  3. Werkstück am Haltemagneten oder mit Clip bzw. Schraubstock befestigen.
  4. Kugel in die gewünschte Position drehen. Das Drehmoment an der Kugel nicht überschreiten (Basic 0,5 Nm, Strong 0,8 Nm).
  5. Kugel nach der Arbeit nicht lose auf dem Tisch liegen lassen.

Pflege

Gleit- und Magnetflächen frei von Staub und Spänen halten und mit einem feuchten Tuch und etwas Spülmittel reinigen. Vor jeder Nutzung prüfen, ob der Haltemagnet fest sitzt.
