Laserfeinschneiden und Blechteile für Werkzeugbau und Spritzgießerei
Sie brauchen Passscheiben, Schablonen, Abdeckbleche oder feine Teile aus dünnem Metall, genau und schnell? Beim Laserfeinschneiden mit dem Faserlaser entstehen Teile mit einer Genauigkeit bis ±0,02 mm, beim Mikroschneiden sogar aus Folien ab 0,005 mm Dicke. Auf Wunsch werden die Teile bei unserem Partnerbetrieb in Tschechien auch gekantet, geschweißt, graviert und beschichtet.
Wofür brauchen Sie Laserfeinschneiden?
Im Werkzeugbau und in der Spritzgießerei braucht man immer wieder kleine, genaue Teile aus Blech: Passscheiben und Distanzbleche zum Ausgleichen, Schablonen, Abdeckungen, Schutzbleche für Maschinen und Vorrichtungen oder feine Einzelteile. Laserfeinschneiden liefert diese Teile mit sauberen Kanten und ohne Werkzeugkosten, schon ab einem Stück.

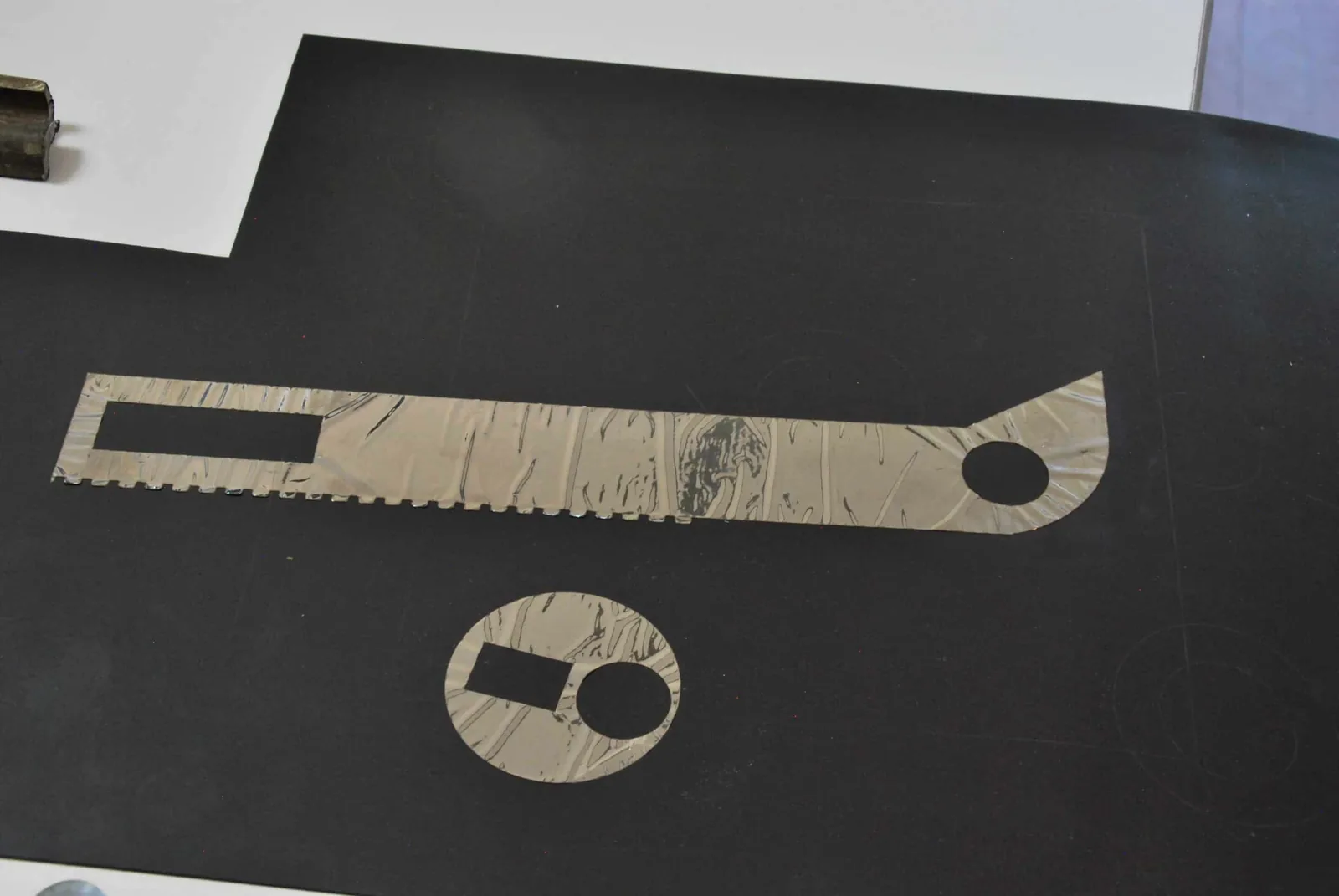

Für besonders dünne Teile gibt es das Mikroschneiden: Folien und dünne Bleche ab 0,005 mm werden ohne verbrannte Kanten und ohne Verformung geschnitten.
Unsere Leistungen rund um das Laserteil

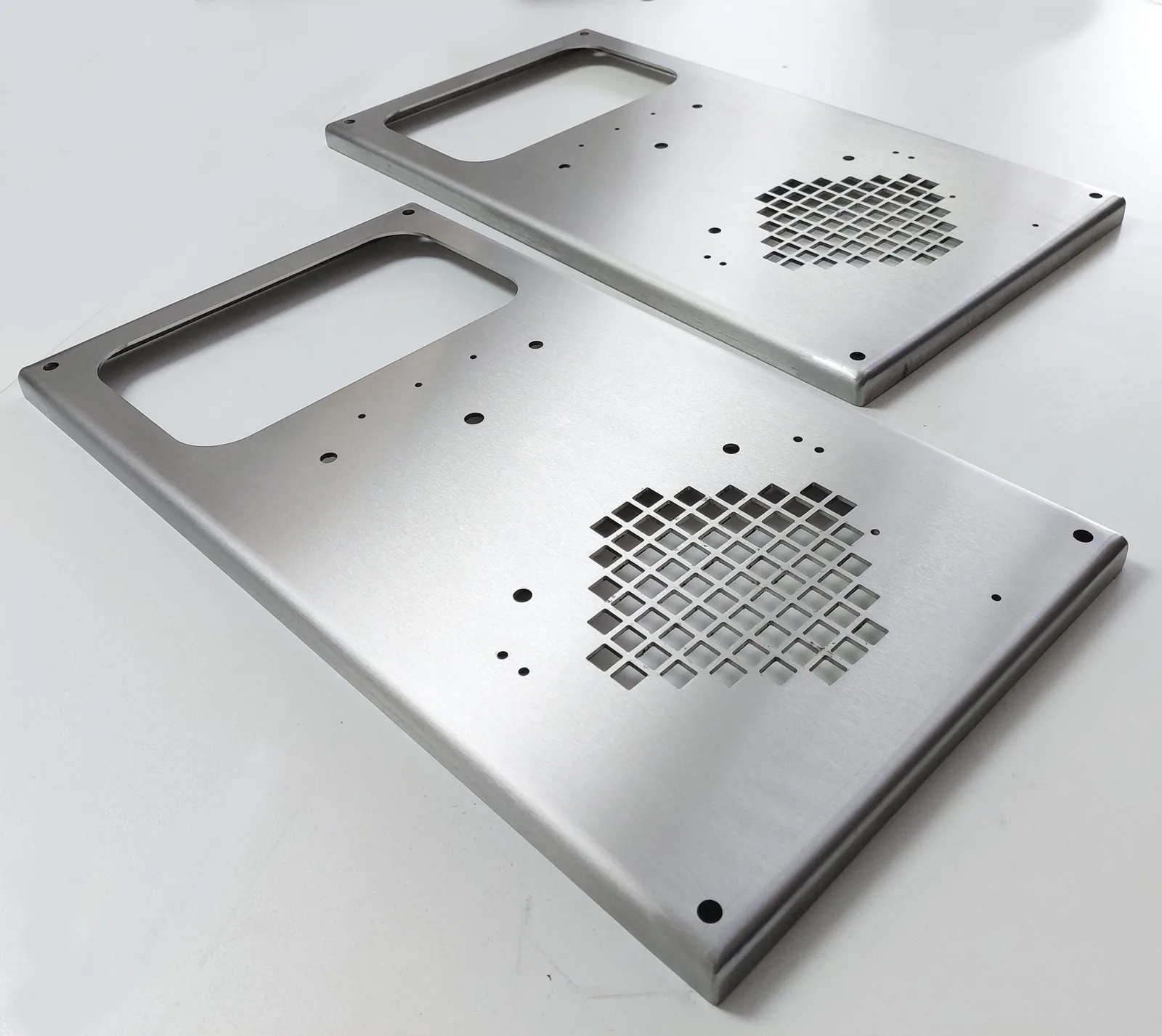

Laserschneiden

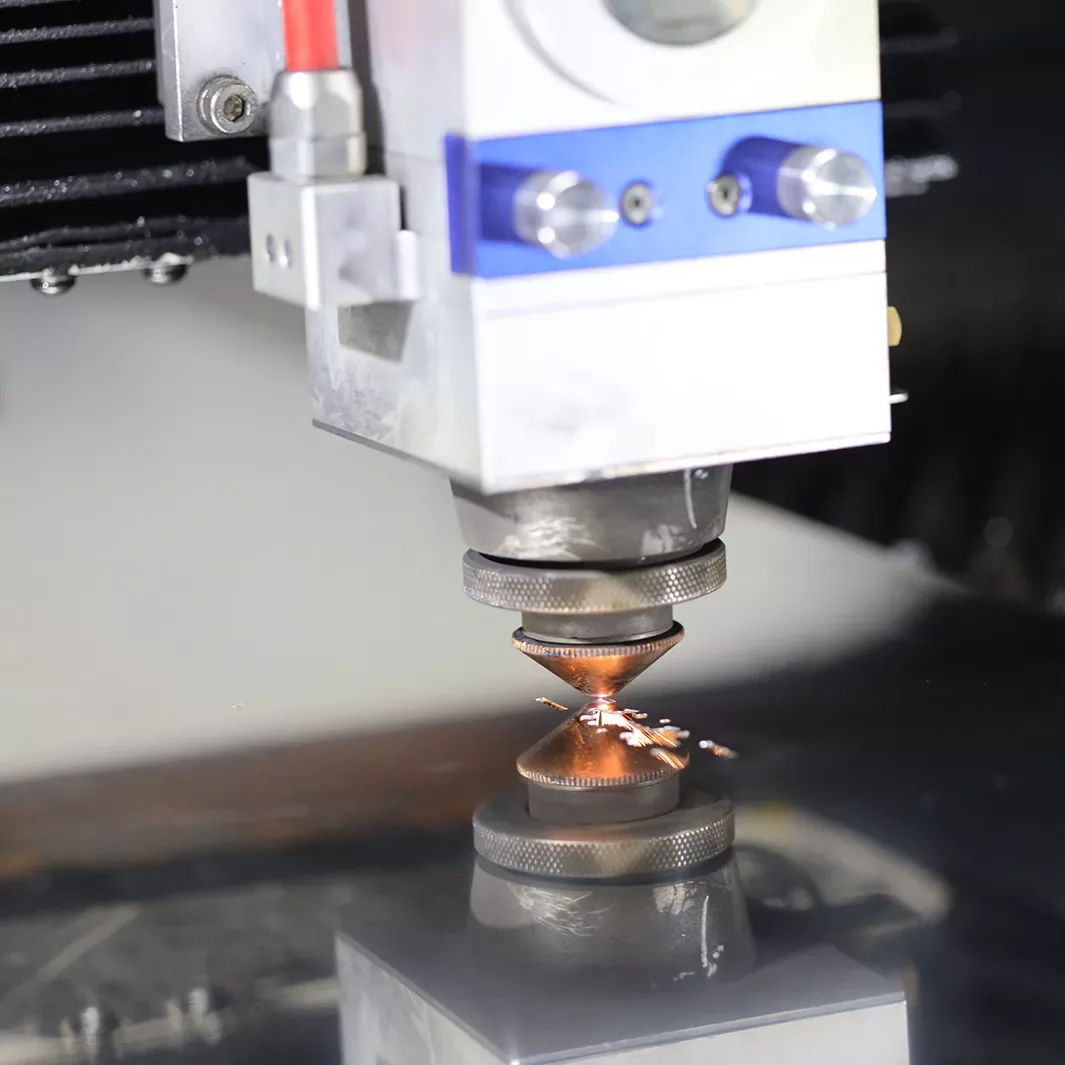

Faserlaser für Stahl, Edelstahl, Aluminium, Messing und Bronze. Dünne Bleche ab 0,05 mm, Stahl bis 16 mm, Tafeln bis 3.000 × 1.500 mm.
Mikroschneiden
Folien und Planbleche ab 0,005 mm, Abweichungen im Tausendstel-Millimeter-Bereich, Arbeitsfläche bis 600 × 600 mm. Die Genauigkeit belegt ein Messprotokoll.

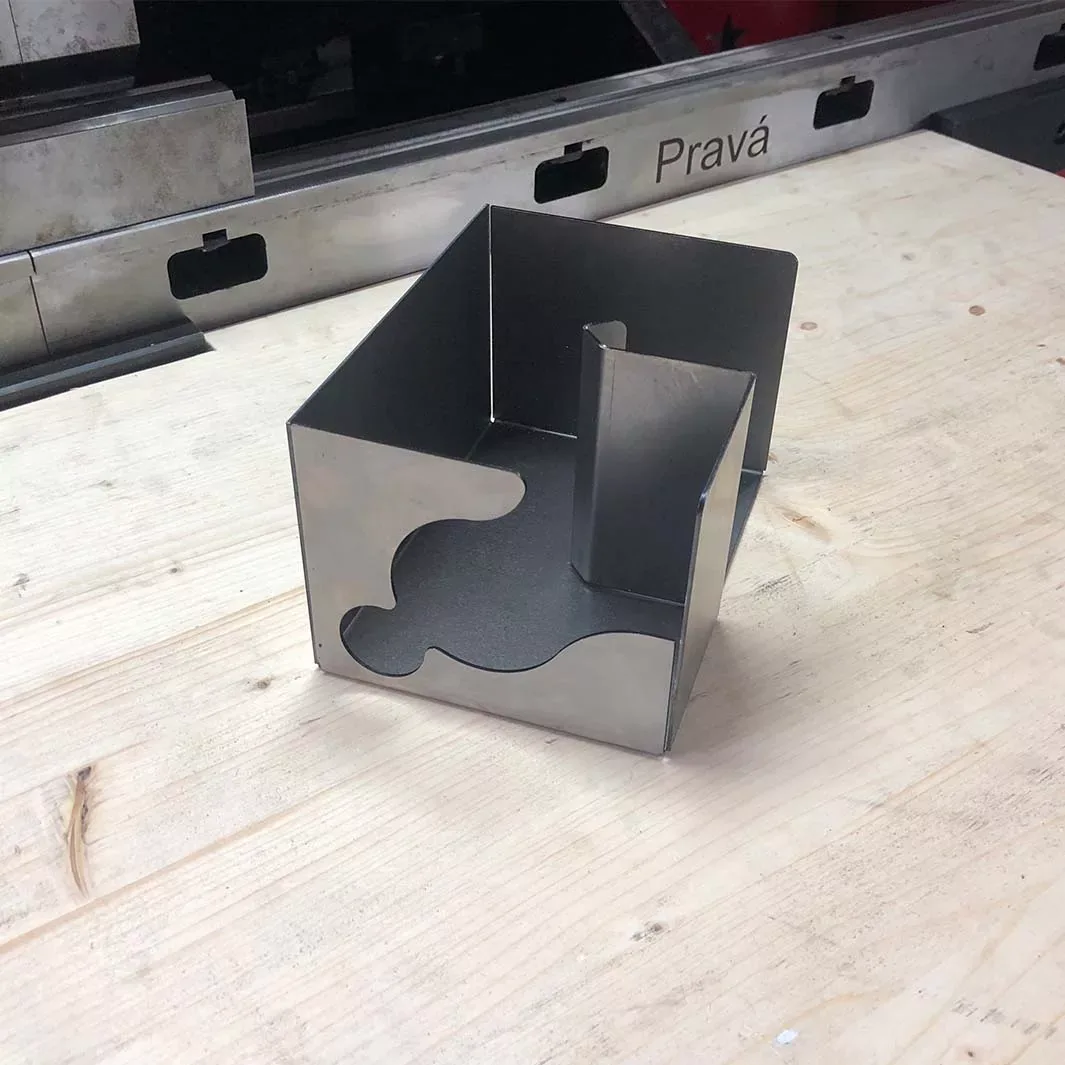

Kanten, Schweißen, Beschichten
CNC-Abkantpresse bis 1.500 mm Biegelänge, Rundbiegen, Laser- und WIG-Schweißen, Passivieren. Lackieren, Eloxieren und Pulverbeschichten über Partner.
Technische Daten
| Laserfeinschneiden und Blechbearbeitung | |
|---|---|
| Größte Blechtafel | 3.000 × 1.500 mm |
| Blechdicke | ab 0,05 mm, Stahl bis 16 mm |
| Genauigkeit | bis ±0,02 mm |
| Mikroschneiden | Folien ab 0,005 mm, Arbeitsfläche bis 600 × 600 mm |
| Werkstoffe | Stahl, Edelstahl, Aluminium, Messing, Bronze |
| Kanten | CNC-Abkantpresse und Handbiegemaschine, Biegelänge bis 1.500 mm, Rundbiegen |
| Schweißen | Laserschweißen mit Drahtzufuhr und WIG-Schweißen, Baugruppen bis 500 kg |
| Oberfläche | Passivieren, Lackieren, Eloxieren, Pulverbeschichten (über Partner) |
| Kennzeichnung | Lasergravur von Texten, Nummern und Logos, auch auf sehr dünnen Teilen bis 0,05 mm |
| Daten | DXF (am besten mit PDF zur Kontrolle des Maßstabs), STEP für 3D-Teile |
So läuft Ihr Auftrag ab
- Zeichnung sendenDXF und PDF oder STEP, dazu Werkstoff, Dicke, Stückzahl und gewünschte Oberfläche.
- PrüfungWir prüfen die Fertigung. Unpassende Biegeradien oder Maße passen wir nach Absprache mit Ihnen an.
- AngebotDer Preis richtet sich nach Werkstoff, Dicke, Größe, Form, Stückzahl, Genauigkeit und den Arbeitsschritten. Bei größeren Mengen gibt es Mengenrabatt.
- Muster oder SerieEinzelteile, Prototypen, Muster, kleine Serien und Wiederholaufträge.
- Kanten, Schweißen, GravierenAuf Wunsch alles aus einer Hand bis zur fertigen Baugruppe.
- LieferungDie Lieferzeit hängt von der aktuellen Auftragslage ab, die momentane Lieferzeit finden Sie in Ihrem Angebot. Eilaufträge sind nach Absprache möglich.
Ihre Vorteile
- Sehr genau: bis ±0,02 mm, Mikroschneiden ab 0,005 mm.
- Ab einem Stück: keine Werkzeugkosten, ideal für Ersatz- und Einzelteile im Werkzeugbau.
- Konstruktive Unterstützung: CAD-Programme für 2D- und 3D-Daten, Prüfung der Machbarkeit vor der Fertigung.
- Erfahrung mit schwierigen Teilen: feine Planbleche, komplizierte Biegeteile und Schweißteile.
- Geprüfte Qualität nach ISO 9001.
Gut zu wissen:
Die Teile können direkt beim Laserschneiden beschriftet werden, zum Beispiel mit Teilenummer, Logo oder technischen Angaben. So sparen Sie einen eigenen Arbeitsgang. Für Gravuren an fertigen Teilen und Werkzeugen gibt es unsere Laser-Lohnarbeit.
