Schwerlast-Werkzeugwender bis 40 t

Flügelwender in Flachbauweise, auf Anfrage bodenbündig versenkt

Der Schwerlast-Werkzeugwender wendet Spritzgussformen und Druckgussformen von 5 bis 40 t sicher um 90°. Er baut nur 275 bis 450 mm hoch, die Form wird mit dem Kran fast auf Bodenhöhe aufgelegt.

Ein Hydraulikaggregat mit Elektromotor im Rahmen bewegt die zwei flachen Wendeplatten, bedient wird er mit einem Hängetaster. Der Wender steht frei auf dem Hallenboden. Auf Anfrage kann er auch bodenbündig im Hallenboden eingebaut werden, dafür sind bauliche Maßnahmen nötig.

  • fünf Größen für 5, 10, 20, 30 und 40 t, Wendeplatten von 1.000 bis 2.000 mm
  • Bauhöhe nur 275 bis 450 mm, steht frei auf dem Hallenboden
  • elektrohydraulisch, Platten einzeln oder gemeinsam bewegen
  • CE-gekennzeichnet, Angebot für Standardmodelle in 24 Stunden

Ihre Formen wiegen höchstens 10 t? Dann passt auch der elektrische Werkzeugwender mit Wendekorb.

Einsatzbereiche

Spritzgussformen und Druckgussformen von 5 bis 40 t wenden

Großwerkzeuge in Bodennähe auflegen, Bauhöhe ab 275 mm

Freistehend auf dem Hallenboden, ohne Umbau

Werkzeugbau, Spritzgießerei, Druckgießerei, Umformtechnik

Wofür brauchen Sie einen Schwerlast-Werkzeugwender?

Große Spritzgussformen und Druckgussformen wiegen schnell 10, 20 oder 40 Tonnen. Für Wartung, Montage oder den Einbau in die Maschine müssen sie oft von liegend auf stehend gedreht werden. Am Kranhaken pendelt so eine Last, kippt plötzlich in die neue Lage und schlägt auf. Das beschädigt Formen, Führungen und den Hallenboden und ist für alle in der Nähe gefährlich.

Der Flügelwender, auch Plattenwender oder Wendetisch genannt, dreht die Form kontrolliert auf zwei Platten. Der Kran legt sie nur auf und nimmt sie wieder ab. Weil der Wender so flach baut, liegt die Form nah am Boden und der Kran braucht kaum Hubhöhe. Der Wender steht frei auf dem Hallenboden und ist ohne bauliche Maßnahmen einsatzbereit. Auf Anfrage ist auch ein bodenbündiger Einbau im Hallenboden möglich. Dafür sind bauliche Maßnahmen nötig.

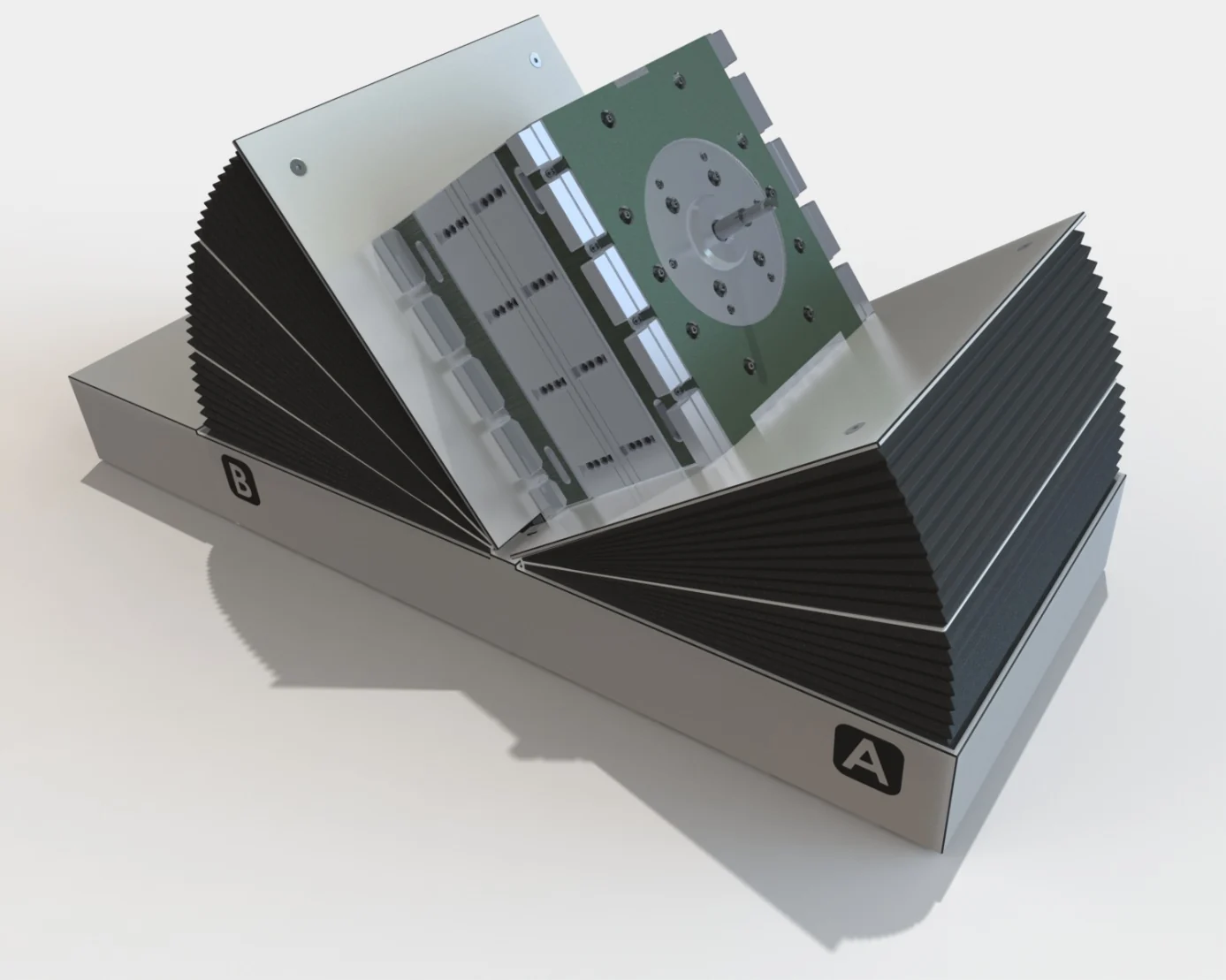

Flügelwender wendet eine schwere Spritzgussform mit zwei Wendeplatten um 90 Grad

Ihre Vorteile

Bis 40 tFünf Größen von 5 bis 40 t für große Spritzgussformen, Druckgussformen und Umformwerkzeuge.
Flache BauweiseNur 275 bis 450 mm hoch. Die Form wird nah am Boden aufgelegt, der Kran braucht wenig Hubhöhe.
Sofort einsatzbereitSteht frei auf dem Hallenboden, bauliche Maßnahmen sind nicht nötig. Aufstellen, anschließen, wenden.
Volle KontrolleHängetaster mit Not-Halt, immer nur eine Taste aktiv, Platten einzeln oder gemeinsam bewegen.
SicherheitDie Form liegt auf beiden Platten und wird ruhig gedreht. Kein Pendeln, kein Aufschlagen, Faltenbalg schützt den Antrieb.
Zeit sparenWenden ohne Umschlagen am Kran. Wartung und Werkzeugwechsel werden kürzer, Stillstand sinkt.

Welcher Werkzeugwender passt zu Ihren Formen?

Alle sechs Lösungen wenden schwere Formen sicher um 90°. Sie unterscheiden sich in Antrieb, Traglast und Bauform:

Mechanischer WerkzeugwenderWerkzeugwender mit hydraulischer DämpfungElektrischer WerkzeugwenderSchwerlast-Werkzeugwender (Flügelwender)
diese Seite
Werkzeugwender Tool Mover 5–20 tKompakter Werkzeugwender 3 t
PrinzipKran hebt den Korb, Sicherungsriegel hält ihnKran hebt über den Kipppunkt, Hydraulik senkt die Form gedämpft abHydraulikaggregat mit Elektromotor dreht den Wendekorb per Tasterzwei flache Wendeplatten, elektrohydraulisch per TasterElektromotor und Kette drehen die L-förmige Trommel per TasterAkkuschrauber dreht die L-förmige Trommel über Trapezspindel und Kette
Traglast5 und 7 t5 / 10 / 15 t10 t5 / 10 / 20 / 30 / 40 t5 bis 20 t in vier Größenbis 3 t
BauhöheWendekorb auf RahmenWendekorb auf RahmenWendekorb auf Rahmen275 bis 450 mm, auf Anfrage bodenbündig1.800 bis 3.300 mm1.750 mm
Kran zum Wendenjajanein, nur zum Einsetzennein, nur zum Auflegennein, nur zum Auflegennein, nur zum Einlegen
Energiekeinekein Strom400 V400 V400 V, ohne Hydraulikkeine, Akkuschrauber
Ideal fürFormen bis 7 t, einfachste Technikschwere Formen, ruckfrei und ohne Strom gewendethäufiges Wenden bis 10 t, Kran bleibt freisehr schwere Werkzeuge, wenig Hubhöhe, Platz sparenschwere und große Formen, ohne Fundament aufstellbarkleinere Formen, Wenden ohne Kran und ohne Strom

Wir beraten Sie gern, welche Lösung zu Ihren Formen und Ihrer Halle passt.

Unsere Schwerlast-Werkzeugwender

  • KCE 0510: bis 5 t, Wendeplatten 1.000 × 1.000 mm, Außenmaße 2.650 × 1.000 × 275 mm, 1.400 kg
  • KCE 1012: bis 10 t, Wendeplatten 1.200 × 1.200 mm, Außenmaße 3.000 × 1.200 × 350 mm, 2.500 kg
  • KCE 2016: bis 20 t, Wendeplatten 1.600 × 1.600 mm, Außenmaße 3.950 × 1.600 × 400 mm, 4.500 kg
  • KCE 3018: bis 30 t, Wendeplatten 1.800 × 1.800 mm, Außenmaße 4.450 × 1.800 × 450 mm, 6.500 kg
  • KCE 4020: bis 40 t, Wendeplatten 2.000 × 2.000 mm, Außenmaße 4.800 × 2.000 × 450 mm, 8.700 kg

Jedes Modell trägt ein Typenschild mit Traglast, Eigengewicht, Anschlusswerten und CE-Zeichen. Größere Traglasten, andere Plattengrößen und den Einbau im Boden prüfen wir gern auf Anfrage und erstellen Ihnen ein individuelles Angebot. Für Formen bis 10 t gibt es außerdem den elektrischen Werkzeugwender mit Wendekorb.

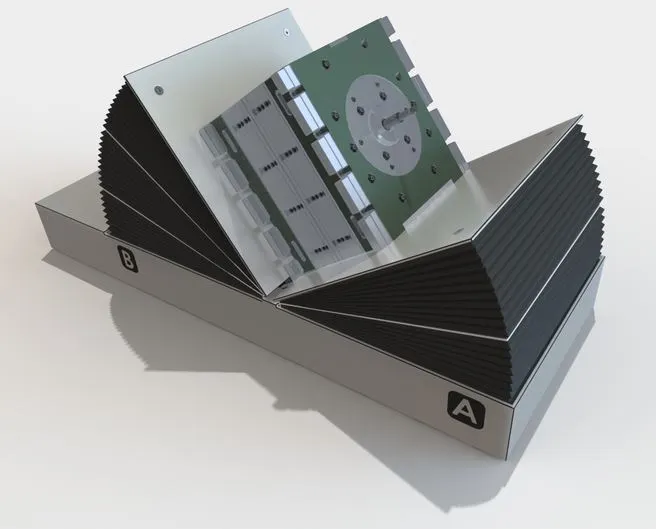

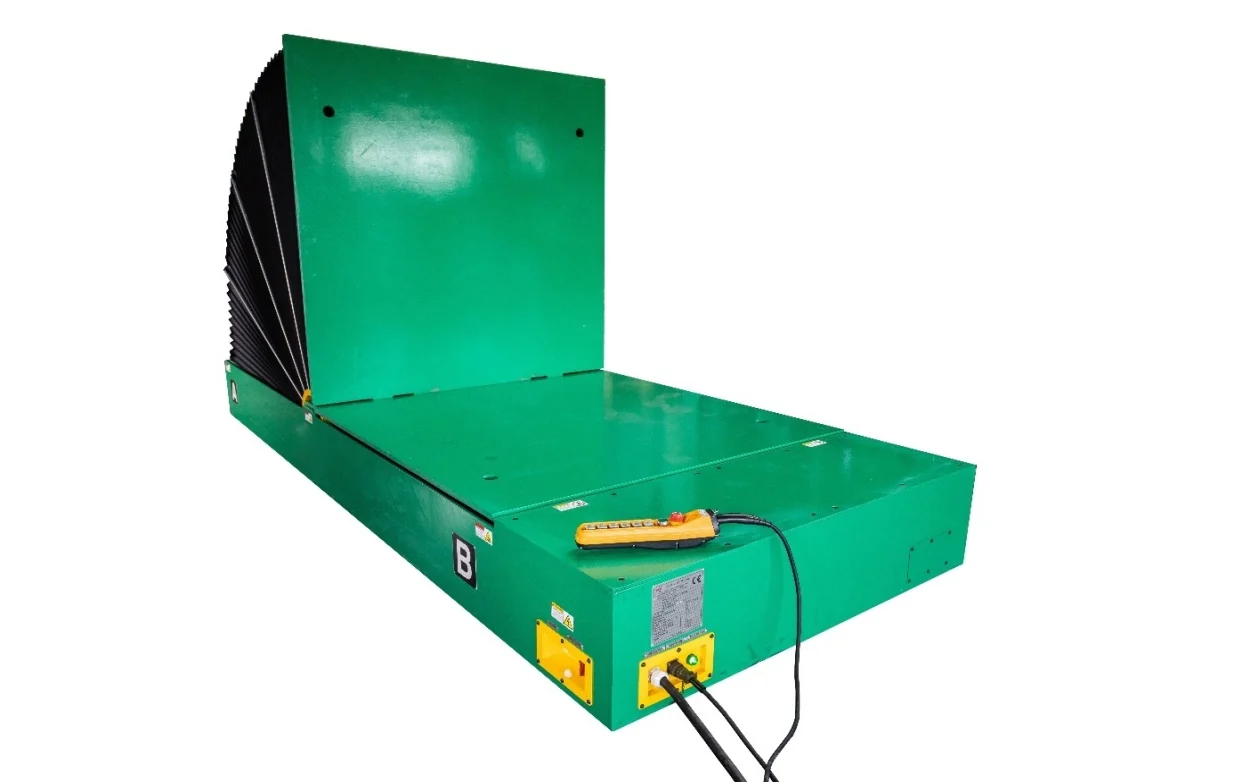

Beide Wendeplatten des Flügelwenders drehen gemeinsam in V-Stellung

So funktioniert der Flügelwender

Der Rahmen aus Stahl mit Blechabdeckungen trägt zwei Wendeplatten, A und B. Jede Platte lässt sich einzeln heben und senken, beide zusammen drehen die Form. Ein Hydraulikaggregat mit Elektromotor im Rahmen treibt zwei Hydraulikzylinder an, die die Platten über ein mechanisches Getriebe bewegen. Faltenbälge aus Neopren decken den Antrieb ab, Schaltschrank und Hauptschalter sind eingebaut.

  1. Not-Halt entriegeln, Hauptschalter einschalten und am Hängetaster Start drücken.
  2. Platte A oder B auf 90° stellen.
  3. Die Form mit dem Kran auf die waagerechte Platte legen und bis an die senkrechte Platte heranschieben.
  4. Taste für das gemeinsame Wenden drücken. Beide Platten drehen die Form ruhig um 90°.
  5. Die andere Platte wieder absenken und die gewendete Form mit dem Kran abnehmen.

Es reagiert immer nur eine Taste. Nach 10 Minuten Laufzeit schaltet der Motor automatisch ab und läuft mit der Starttaste wieder an.

Video: Der Flügelwender in Aktion

Sehen Sie den Schwerlast-Werkzeugwender KCE 2016 mit einer echten Spritzgussform: Die Form liegt auf der waagerechten Wendeplatte, beide Platten drehen gemeinsam und legen die Form um 90° gewendet auf der zweiten Platte ab. Der Kran legt die Form nur auf und hebt sie wieder ab. Das zweite Video zeigt die Bewegungen der Wendeplatten ohne Form: einzeln aufstellen, gemeinsam in die V-Stellung drehen und wieder flach ablegen.

Schwerlast-Werkzeugwender KCE 2016 (bis 20 t) im Einsatz

Flügelwender in Flachbauweise: Platten einzeln und gemeinsam bewegen

Ausstattung und Optionen im Überblick

HängetasterNot-Halt, Start, Tasten für Platte A und B sowie für das gemeinsame Wenden. Serienmäßig.
HydraulikaggregatElektromotor, Pumpe und Ventile im Rahmen, Öltemperatur überwacht. Anschluss 400 V. Serienmäßig.
Faltenbalg-SchutzFaltenbälge aus Neopren decken den Antrieb ab, gegen Hineingreifen und Schmutz. Serienmäßig.
Freistehende AusführungFlach auf dem Hallenboden, 275 bis 450 mm hoch. Standard.
Einbau im HallenbodenBodenbündig in einer Grube, die Fläche bleibt frei. Option auf Anfrage.

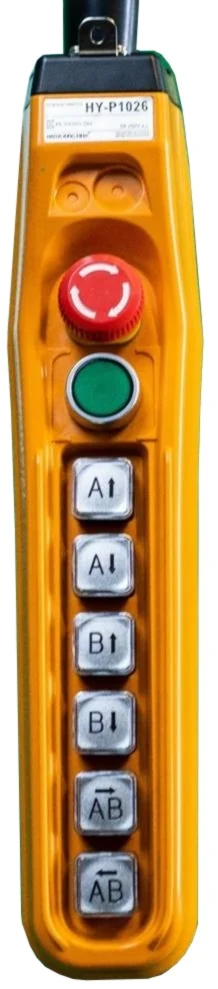

Bedienung: Hängetaster mit Not-Halt

Der Hängetaster hängt am Kabel und wird am Rahmen eingesteckt. Er hat einen Not-Halt, der auch den Motor ein- und ausschaltet, eine Starttaste und sechs Tasten: Platte A hoch und runter, Platte B hoch und runter sowie das gemeinsame Wenden von A nach B und von B nach A.

Es reagiert immer nur eine Taste. Drücken Sie eine zweite, passiert nichts. Wurde eine Platte während des gemeinsamen Wendens abgesenkt, sperrt die Steuerung das gemeinsame Wenden zur Sicherheit, bis beide Platten wieder in der richtigen Stellung sind. Hauptschalter und Kontrollleuchte sitzen am Rahmen.

Antrieb: Hydraulikaggregat mit Elektromotor

Das Hydraulikaggregat sitzt geschützt im Rahmen. Ein Elektromotor treibt die Pumpe an, Wegeventile steuern die Zylinder für Platte A und Platte B. Beim Anheben einer Platte arbeitet die Hydraulik mit 30 bis 50 bar, beim gemeinsamen Wenden mit 150 bis 170 bar. Ölstand und Öltemperatur zeigt ein Schauglas mit Thermometer.

Ein Temperaturfühler überwacht das Öl. Wird es wärmer als 70 °C, blinkt die Kontrollleuchte, dann sollte der Wender nach dem aktuellen Wendevorgang etwa 30 Minuten pausieren. Angeschlossen wird er an Drehstrom 400 V / 50 Hz, die Steuerung arbeitet mit 230 V und 24 V. Beim großen KCE 4020 hat der Hydraulikmotor 15 kW.

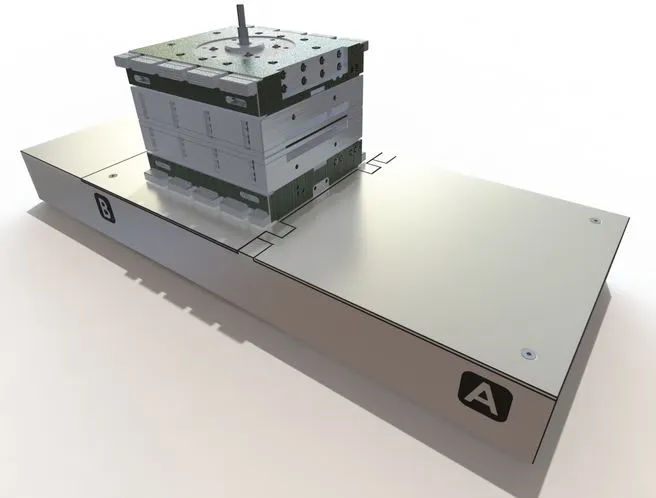

Standard: freistehend in Flachbauweise

In der Standardausführung steht der Flügelwender frei auf dem Hallenboden. Er baut je nach Größe nur 275 bis 450 mm hoch. Die Form wird mit dem Kran nah am Boden aufgelegt, der Kran braucht dafür kaum Hubhöhe. Das ist besonders bei großen Formen und niedrigen Hallen ein Vorteil.

Der Wender wird aufgestellt, angeschlossen und ist einsatzbereit. Bauliche Maßnahmen sind nicht nötig. Umgesetzt wird er mit dem Kran über vier Ringschrauben, die zum Lieferumfang gehören.

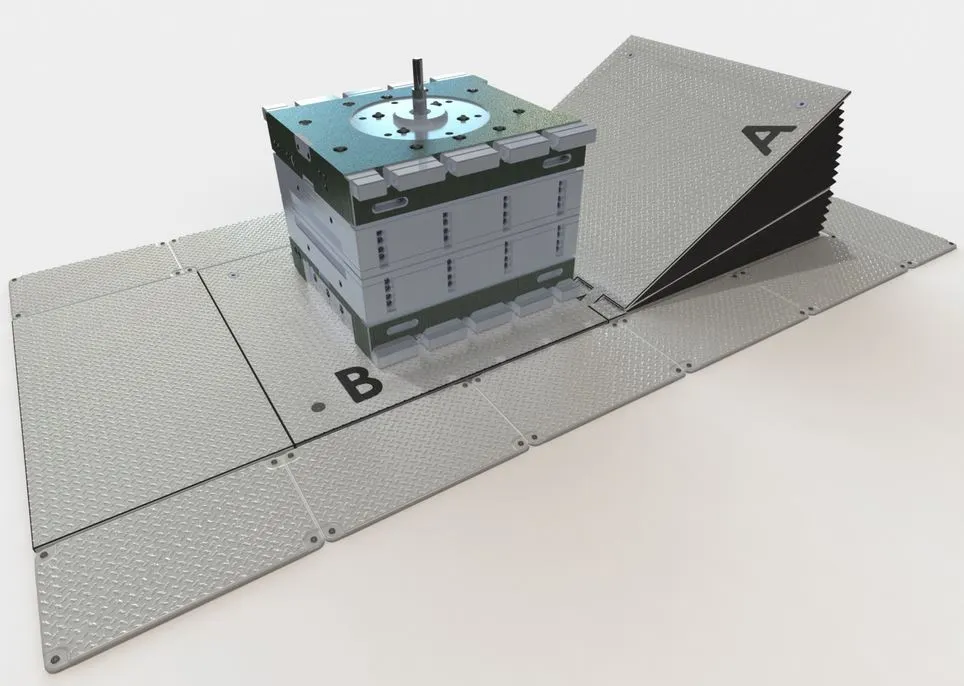

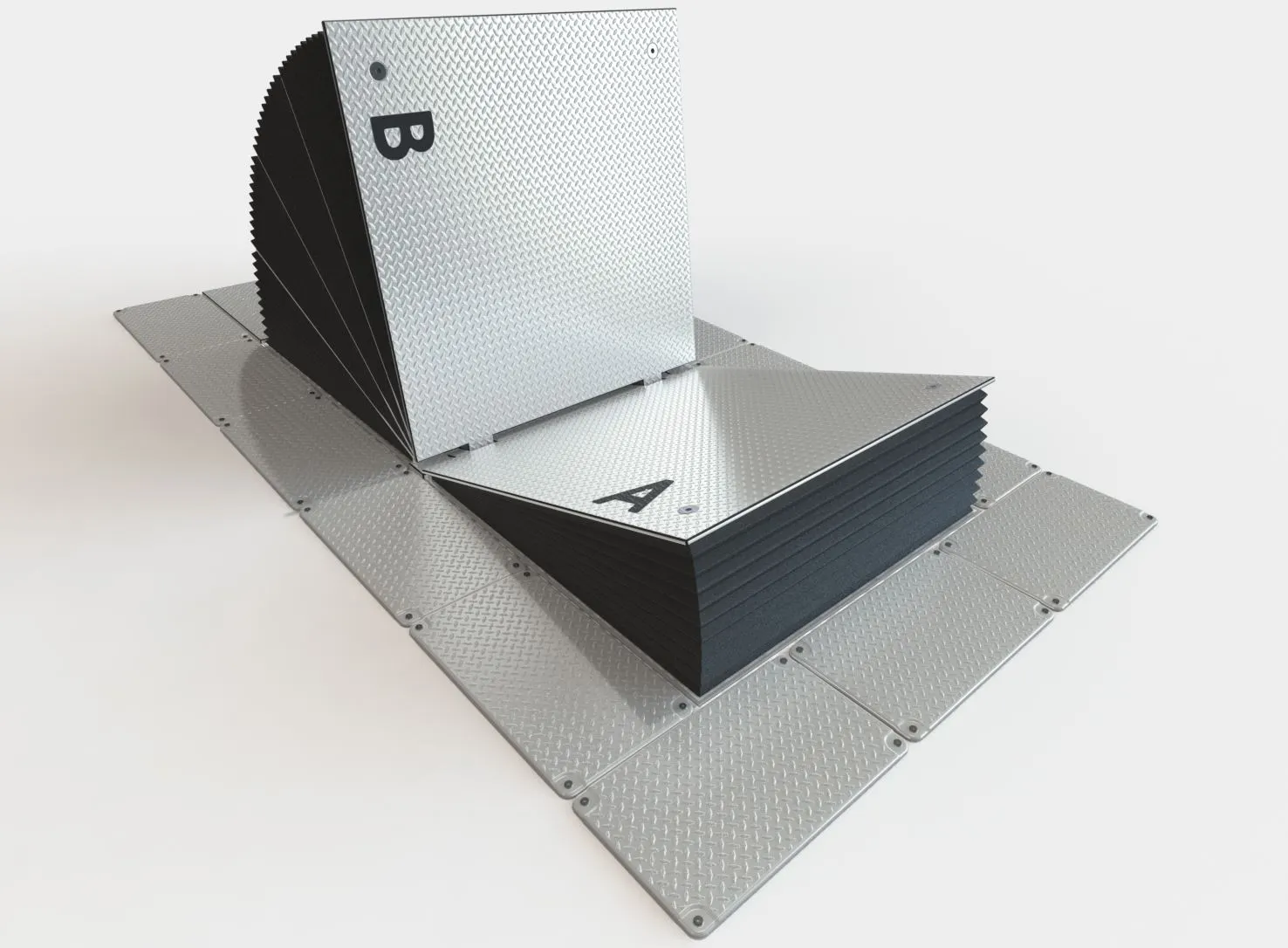

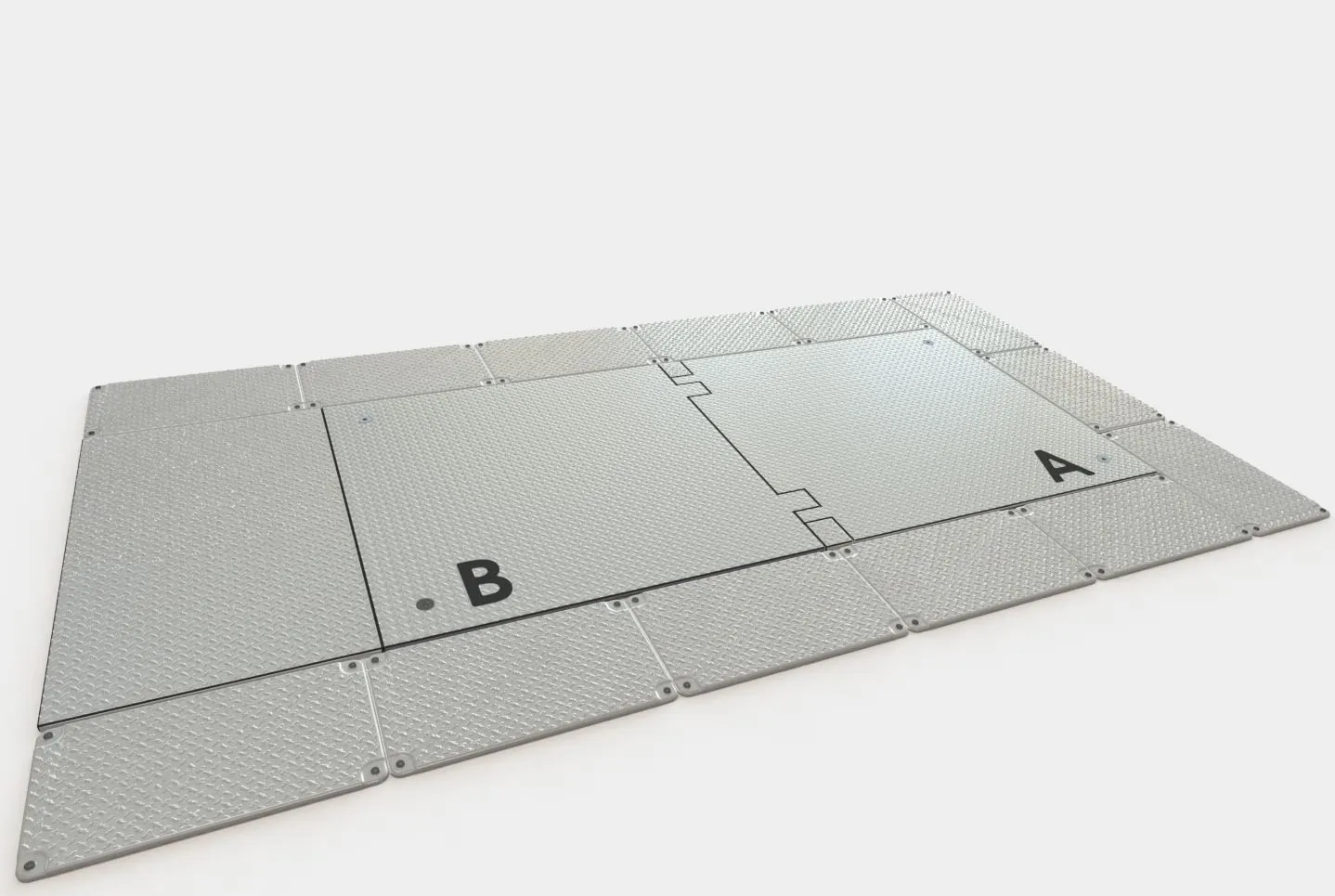

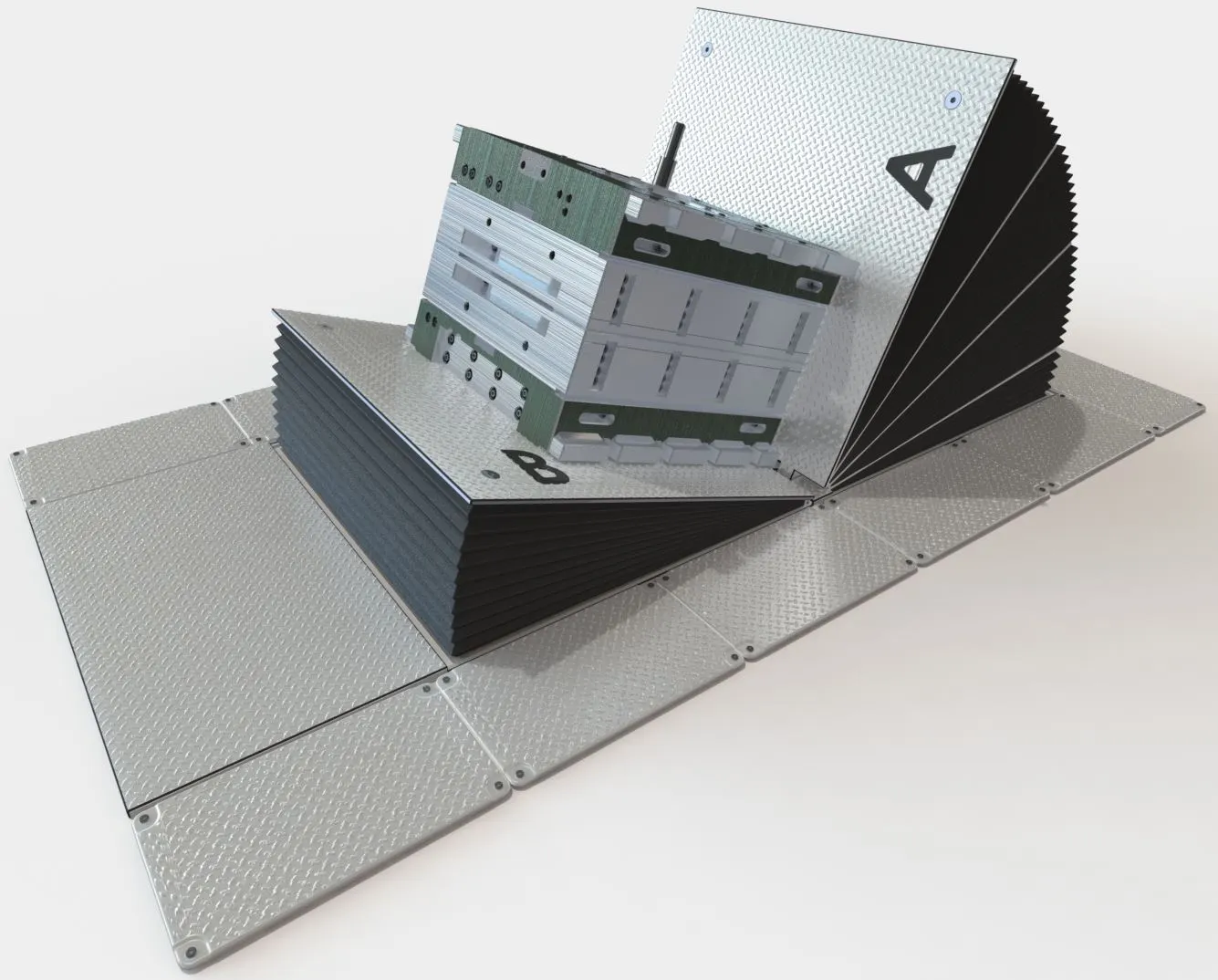

Option: bodenbündig im Hallenboden versenkt

Der Einbau im Hallenboden ist eine Sonderausführung auf Anfrage. Dafür sind bauliche Maßnahmen nötig, vor allem eine Grube mit passendem Fundament. Der Wender sitzt dann in einer Grube und liegt bodenbündig. Wenn keine Formen gewendet werden, ist die Fläche frei und der Wender stört nicht. Beim Wenden liegt die Form genau auf Bodenhöhe.

  • Die Konstruktion wird für den Einbau angepasst, sprechen Sie uns dazu vor der Bestellung an.
  • Grube, Fundament und bauliche Maßnahmen stellt der Kunde nach unseren Angaben her.
  • Ob und wo die Fläche begehbar oder befahrbar ausgelegt wird, klären wir im Projekt mit Ihnen.

Die Bilder zeigen einen Einbau beim Kunden: die vorbereitete Grube, das Einsetzen mit dem Kran und den fertig eingebauten Wender mit einer schweren Spritzgussform.

Weitere Optionen und passendes Zubehör

Sie brauchen eine Sonderausführung, etwa größere Platten oder einen besonderen Einbau? Wir prüfen die Umsetzung und erstellen Ihnen ein individuelles Angebot.

Gut zu wissen: So wenden Sie Ihre Form sicher

  • Die Form liegt mit ebenen, durchgehenden Flächen ohne Vorsprünge parallel zu beiden Platten.
  • Sie liegt höchstens 15 mm von der senkrechten Platte entfernt, der Schwerpunkt in der Mitte der waagerechten Platte.
  • Die Nennlast gilt bei einem Schwerpunkt auf halber Höhe und Länge der Platte. Größere Formen oder ein höherer Schwerpunkt verringern die Traglast.
  • Die Form wird nur aufgelegt, wenn eine Platte auf 90° steht.
  • Unterlagen unter der gewendeten Form an mindestens vier Punkten, nie nur auf einer Seite.
  • Rund 5 m Sicherheitsabstand, niemand steht in Drehrichtung der Platten.
  • Einsatz nur in Innenräumen bei 0 bis 35 °C und höchstens 75 % Luftfeuchtigkeit.
  • Der Boden ist eben, aus Stahlbeton und trägt das Eigengewicht des Geräts plus die maximale Traglast, für die es ausgelegt ist. Beide Werte stehen auf dem Typenschild.

Technische Daten Schwerlast-Werkzeugwender (Flügelwender)

Merkmal
KCE 0510
KCE 1012
KCE 2016
KCE 3018
KCE 4020
Traglast
5.000 kg
10.000 kg
20.000 kg
30.000 kg
40.000 kg
Wendeplatte je Seite
1.000 × 1.000 mm
1.200 × 1.200 mm
1.600 × 1.600 mm
1.800 × 1.800 mm
2.000 × 2.000 mm
Außenmaße L × B × H
2.650 × 1.000 × 275 mm
3.000 × 1.200 × 350 mm
3.950 × 1.600 × 400 mm
4.450 × 1.800 × 450 mm
4.800 × 2.000 × 450 mm
Bauhöhe
275 mm
350 mm
400 mm
450 mm
450 mm
Eigengewicht
1.400 kg
2.500 kg
4.500 kg
6.500 kg
8.700 kg
Wendewinkel
90°, von Platte A auf B und zurück
Antrieb
Hydraulikaggregat mit Elektromotor, 2 Hydraulikzylinder, mechanisches Getriebe
Anschluss
400 V, 3 Phasen, 50 Hz
Steuerung
230 V / 24 V, Hängetaster mit Not-Halt
Schutz
Faltenbälge aus Neopren, Überwachung der Öltemperatur
Farbe
Farbwunsch auf Anfrage

Formen bis 10 t mit Wendekorb: Für kleinere Formen gibt es den elektrischen Werkzeugwender. Er wendet per Hängetaster im L-förmigen Korb, der Kran setzt die Form nur ab.

Für alle Modelle: Rahmen aus Stahl mit Blechabdeckungen, zwei Wendeplatten A und B, Hydraulikaggregat mit Elektromotor, zwei Hydraulikzylinder mit mechanischem Getriebe, Faltenbälge aus Neopren, eingebauter Schaltschrank mit Hauptschalter und Kontrollleuchte, Hängetaster mit Not-Halt, Überwachung der Öltemperatur, vier Ringschrauben für den Transport. Die Nennlast gilt bei einem Schwerpunkt auf halber Höhe und Länge der Platte.

Größere Traglasten, andere Plattengrößen und den Einbau im Boden prüfen wir auf Anfrage. Sie erhalten dann ein individuelles Angebot.

Maßzeichnung Flügelwender mit Plattengröße, Breite, Höhe und Länge
Maßskizze Flügelwender, Maße je Modell in der Tabelle
Schema: maximale Formgröße gleich Plattengröße L, Schwerpunkt auf halber Höhe und Länge
Maximale Formgröße und Lage des Schwerpunkts (L = Plattengröße)

Anschluss und Kran

Der Flügelwender wird an Drehstrom 400 V, 3 Phasen, 50 Hz mit Schutzleiter angeschlossen. Absicherung und Kabelquerschnitt hängen vom Modell ab und stehen auf dem Typenschild, beim KCE 1012 zum Beispiel 30 A Hauptsicherung und 10 A Nennstrom, beim KCE 4020 ein Hydraulikmotor mit 15 kW. Den Anschluss und die Prüfung der Drehrichtung übernimmt eine Elektrofachkraft. In der Nähe sollten keine Schweißgeräte oder Erodiermaschinen stehen, deren elektrische Störungen die Steuerung beeinflussen können.

Zum Auflegen und Abnehmen der Form steht der Wender im Arbeitsbereich eines Krans mit ausreichender Tragfähigkeit. Gewendet wird ohne Kran. Kran und Anschlagmittel sind nicht im Lieferumfang.

Aufstellung, Einsatz und Prüfung

  • Einsatz in Innenräumen ohne Wassereintritt bei 0 bis 35 °C, höchstens 75 % Luftfeuchtigkeit, ohne direkte Sonne.
  • Aufstellung auf ebenem Boden aus Stahlbeton, der Eigengewicht und Traglast trägt. Rund um den Wender genug Platz, keine Hindernisse im Drehbereich.
  • Sicherheitsabstand von rund 5 m, niemand steht in Drehrichtung. Der Bereich wird abgesperrt.
  • Transport nur mit beiden Platten waagerecht, Absperrhahn und Entlüftungsventil geschlossen, an vier Ringschrauben langsam mit dem Kran anheben.
  • Nach dem Aufstellen Ringschrauben entfernen, Bohrungen mit den Kappen verschließen und das Entlüftungsventil öffnen.
  • Vor dem ersten Einsatz den Not-Halt ohne Form prüfen: Gedrückt darf sich nichts bewegen, während der Bewegung muss der Wender sofort stoppen.
  • Typenschild mit CE-Zeichen. Arbeiten an der Elektrik nur durch Elektrofachkräfte.
Schema: beim Wenden nicht in Drehrichtung stehen, Sicherheitsabstand 5 m und mehr
Sicherheitsabstand: nicht in Drehrichtung stehen, rund 5 m Abstand

Video: Der Flügelwender in Aktion

Sehen Sie den Schwerlast-Werkzeugwender KCE 2016 mit einer echten Spritzgussform: Die Form liegt auf der waagerechten Wendeplatte, beide Platten drehen gemeinsam und legen die Form um 90° gewendet auf der zweiten Platte ab. Der Kran legt die Form nur auf und hebt sie wieder ab. Das zweite Video zeigt die Bewegungen der Wendeplatten ohne Form: einzeln aufstellen, gemeinsam in die V-Stellung drehen und wieder flach ablegen.

Schwerlast-Werkzeugwender KCE 2016 (bis 20 t) im Einsatz

Flügelwender in Flachbauweise: Platten einzeln und gemeinsam bewegen

Kurzanleitung Flügelwender

Formen bis 10 t im Wendekorb wenden? Dafür gibt es den elektrischen Werkzeugwender.

Die Kurzanleitung fasst die wichtigsten Schritte zusammen. Die vollständige Betriebsanleitung erhalten Sie mit der Lieferung, eine Ersatzkopie jederzeit auf Anfrage. Bedienen dürfen den Flügelwender nur unterwiesene Personen.

Form wenden

  1. Sicherheitsbereich von rund 5 m absperren.
  2. Not-Halt am Hängetaster durch Drehen entriegeln und den Hauptschalter einschalten, die Kontrollleuchte leuchtet.
  3. Start drücken, der Motor läuft an.
  4. Platte A oder B mit der Taste hoch auf 90° stellen.
  5. Form mit dem Kran auf die waagerechte Platte legen und bis an die senkrechte Platte heranschieben, höchstens 15 mm Abstand, Schwerpunkt in Plattenmitte. Kran aushängen.
  6. Taste A nach B oder B nach A drücken. Beide Platten drehen die Form gemeinsam um 90°.
  7. Die frei gewordene Platte absenken und die Form mit dem Kran abnehmen.
  8. Im Notfall den Not-Halt drücken.

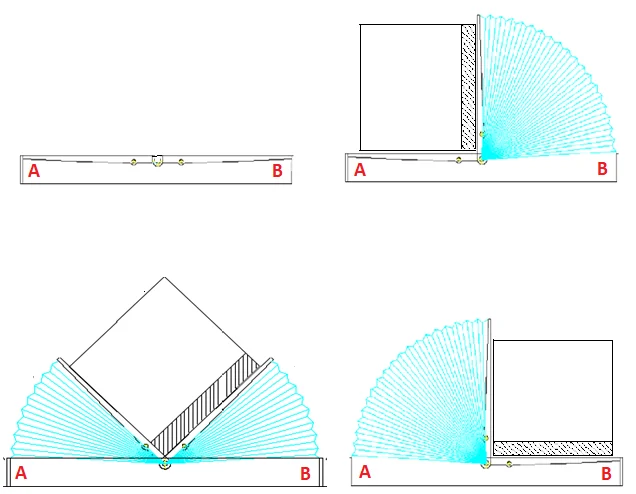

Schema Flügelwender: Grundstellung mit Platten A und B flach
1. Grundstellung, beide Platten flach
Schema Flügelwender: Platte auf 90 Grad, Form liegt auf der waagerechten Platte
2. Platte auf 90°, Form auflegen
Schema Flügelwender: beide Platten drehen die Form gemeinsam
3. Beide Platten wenden gemeinsam
Schema Flügelwender: Form liegt gewendet auf der anderen Platte
4. Form liegt gewendet

Form richtig auflegen, Wartung und Sicherheit

Die Form liegt mit ebenen Flächen ohne Vorsprünge an beiden Platten an. Zur senkrechten Platte bleiben höchstens 15 mm Abstand, der Schwerpunkt liegt in der Mitte der waagerechten Platte. Kommen Unterlagen unter die gewendete Form, liegt sie auf mindestens vier Punkten auf, nie nur auf einer Seite.

Schema: Form mit höchstens 15 mm Abstand zur senkrechten Platte, Schwerpunkt in Plattenmitte
Höchstens 15 mm zur senkrechten Platte, Schwerpunkt in Plattenmitte
Schema: Unterlagen an vier Punkten unter der gewendeten Form auf der Platte
Unterlagen an mindestens vier Punkten

Wartung

  • Täglich: Wender reinigen, Netz- und Tasterkabel, Taster und Konstruktion auf Schäden prüfen, auf ungewöhnliche Geräusche achten. Zum Reinigen keine Druckluft verwenden.
  • Wöchentlich: auf Ölverlust prüfen, Antriebsteile wie Welle und Zylinder schmieren, Schrauben, Sensoren, Federn und Öl kontrollieren. Die Platten müssen waagerecht und senkrecht sauber stoppen.
  • Jährlich: Prüfung der Elektrik.
  • Hydrauliköl etwa alle zwei Jahre oder nach Zustand wechseln, zusammen mit dem Saugfilter. Die Grenztemperatur von 70 °C nicht verstellen.
  • Wartung nur bei ausgeschaltetem Hauptschalter und getrennt vom Netz, Abdeckungen zu zweit abnehmen und nicht auf den Abdeckungen stehen.
  • Schutzhandschuhe, Helm, Schutzbrille und Sicherheitsschuhe tragen, keine Schals oder Ketten.

Video: Der Flügelwender in Aktion

Sehen Sie den Schwerlast-Werkzeugwender KCE 2016 mit einer echten Spritzgussform: Die Form liegt auf der waagerechten Wendeplatte, beide Platten drehen gemeinsam und legen die Form um 90° gewendet auf der zweiten Platte ab. Der Kran legt die Form nur auf und hebt sie wieder ab. Das zweite Video zeigt die Bewegungen der Wendeplatten ohne Form: einzeln aufstellen, gemeinsam in die V-Stellung drehen und wieder flach ablegen.

Schwerlast-Werkzeugwender KCE 2016 (bis 20 t) im Einsatz

Flügelwender in Flachbauweise: Platten einzeln und gemeinsam bewegen
