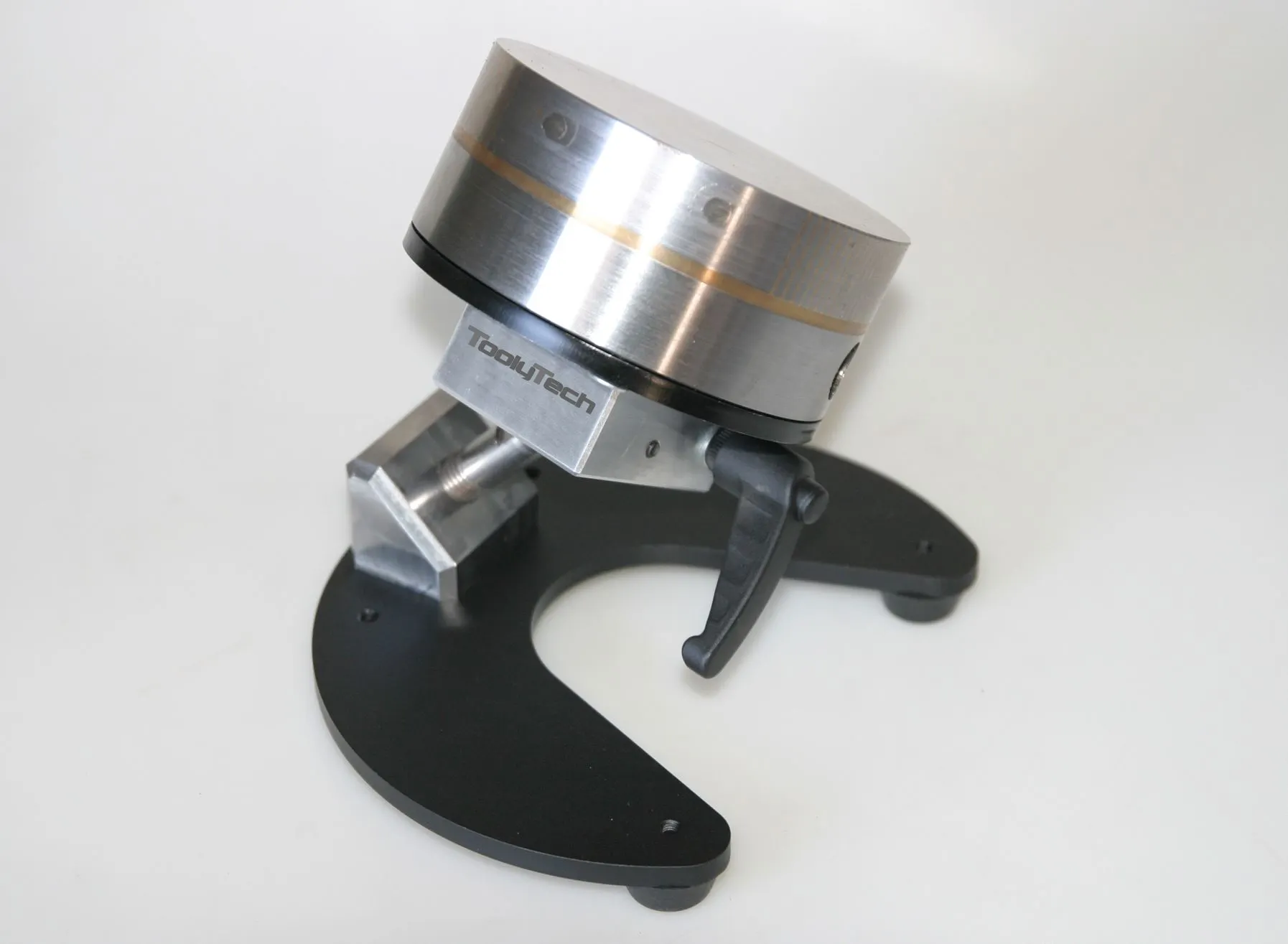

Schwenkbarer Magnet-Werkstückhalter mit runder, schaltbarer Magnetspannplatte auf U-förmiger Grundplatte

Magnetspanntechnik

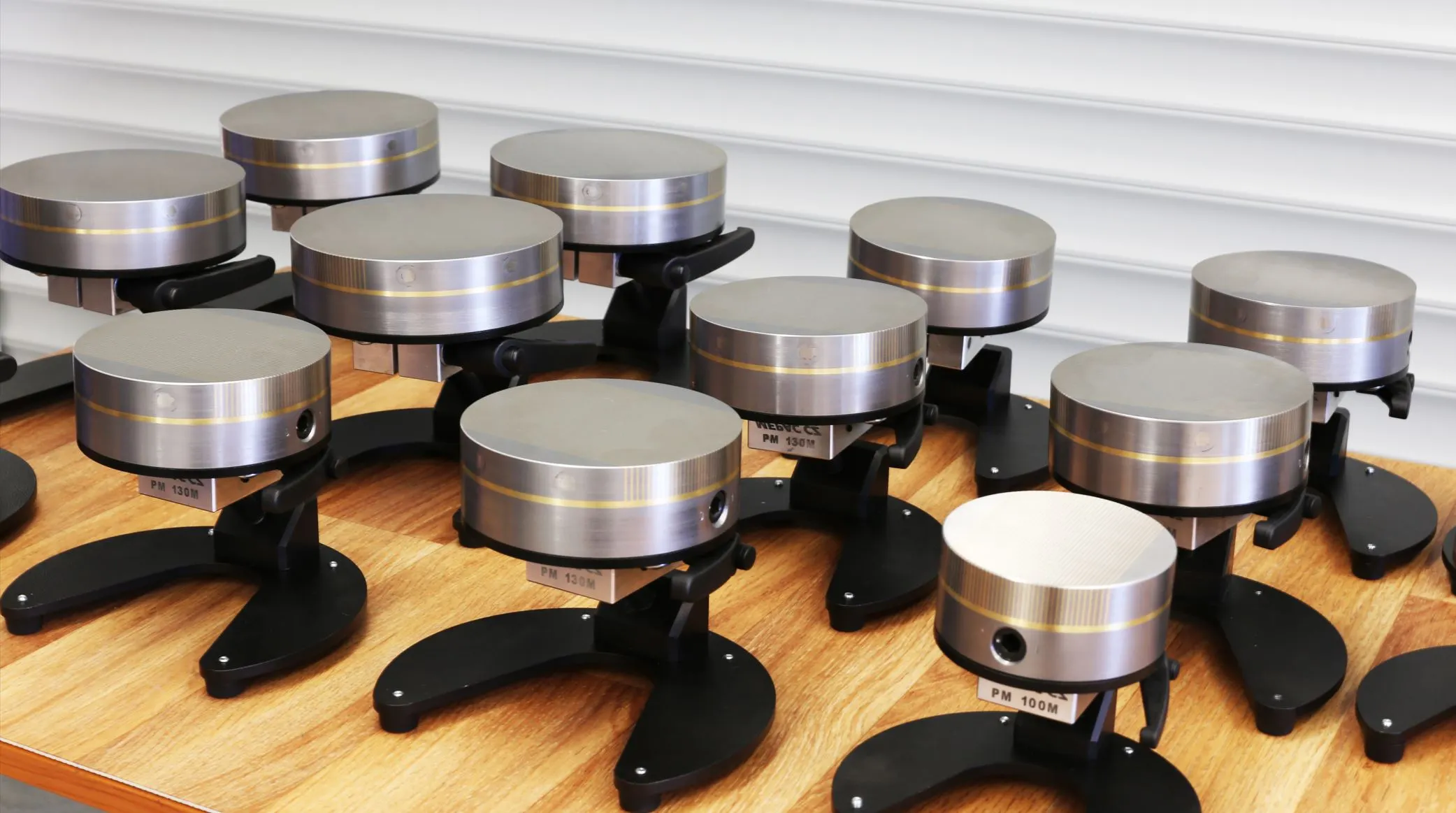

Schwenkbarer Magnet-Werkstückhalter, schaltbar

Runde Magnetspannplatte Ø 100 bis 160 mm, 0 bis 90° neigbar, zum Polieren, Schweißen und Bearbeiten.

Der schwenkbare Magnet-Werkstückhalter hält Werkstücke aus Stahl sicher auf einer runden, schaltbaren Magnetplatte. Sie neigen die Platte stufenlos von 0 bis 90°, stellen sie mit dem Handhebel fest und schalten den Magneten mit einer Vierteldrehung ein, ganz ohne Strom. So bearbeiten Sie Formeinsätze, Schieber und andere Stahlteile immer im bequemsten Winkel.

Wofür brauchen Sie den magnetischen Werkstückhalter?

Beim Polieren, Gravieren oder Laserauftragschweißen muss das Werkstück fest liegen und trotzdem in einem bequemen Winkel stehen. Ein Schraubstock braucht Zeit, und Spannbacken drücken auf empfindliche Flächen. Der schaltbare Magnet hält Formeinsätze, Schieber, Elektroden und andere Stahlteile flächig auf der runden Magnetspannplatte, ohne Spannbacken und ohne Druckstellen. Mit dem Gelenk bringen Sie das Werkstück genau in die Lage, in der Sie am besten arbeiten.

So funktioniert er

  • Einschalten mit einer Vierteldrehung: Der Permanentmagnet wird mechanisch geschaltet, mit einer Drehung der Schaltschraube um 90° an der Seite der Magnetplatte. Strom braucht er nicht.
  • Neigen von 0 bis 90°: Das Gelenk lässt sich leicht verstellen und wird mit dem Handhebel festgestellt.
  • Hohe Haltekraft: 80 N/cm² auf der Polfläche, bei allen drei Größen.
  • Sicherer Stand: Die U-förmige Grundplatte steht stabil auf dem Tisch. Für hohe oder kopflastige Werkstücke gibt es Befestigungsklemmen zum Verschrauben.

Ihre Vorteile

  • Das Gelenk lässt sich so fest arretieren, dass auch kräftiger am Werkstück gearbeitet werden kann.
  • Die eingestellte Position bleibt deutlich stabiler als bei Magnetspannkugeln.
  • Leicht im Verhältnis zur Haltekraft und schnell umgesetzt.
  • Wartungsfrei und langlebig.

Für kleine Teile beim Löten, Messen oder im Modellbau gibt es den MAGBALL, unseren Magnethalter mit Kugelgelenk.

Formeinsatz auf dem schwenkbaren Magnet-Werkstückhalter zum Polieren und Bearbeiten gespannt

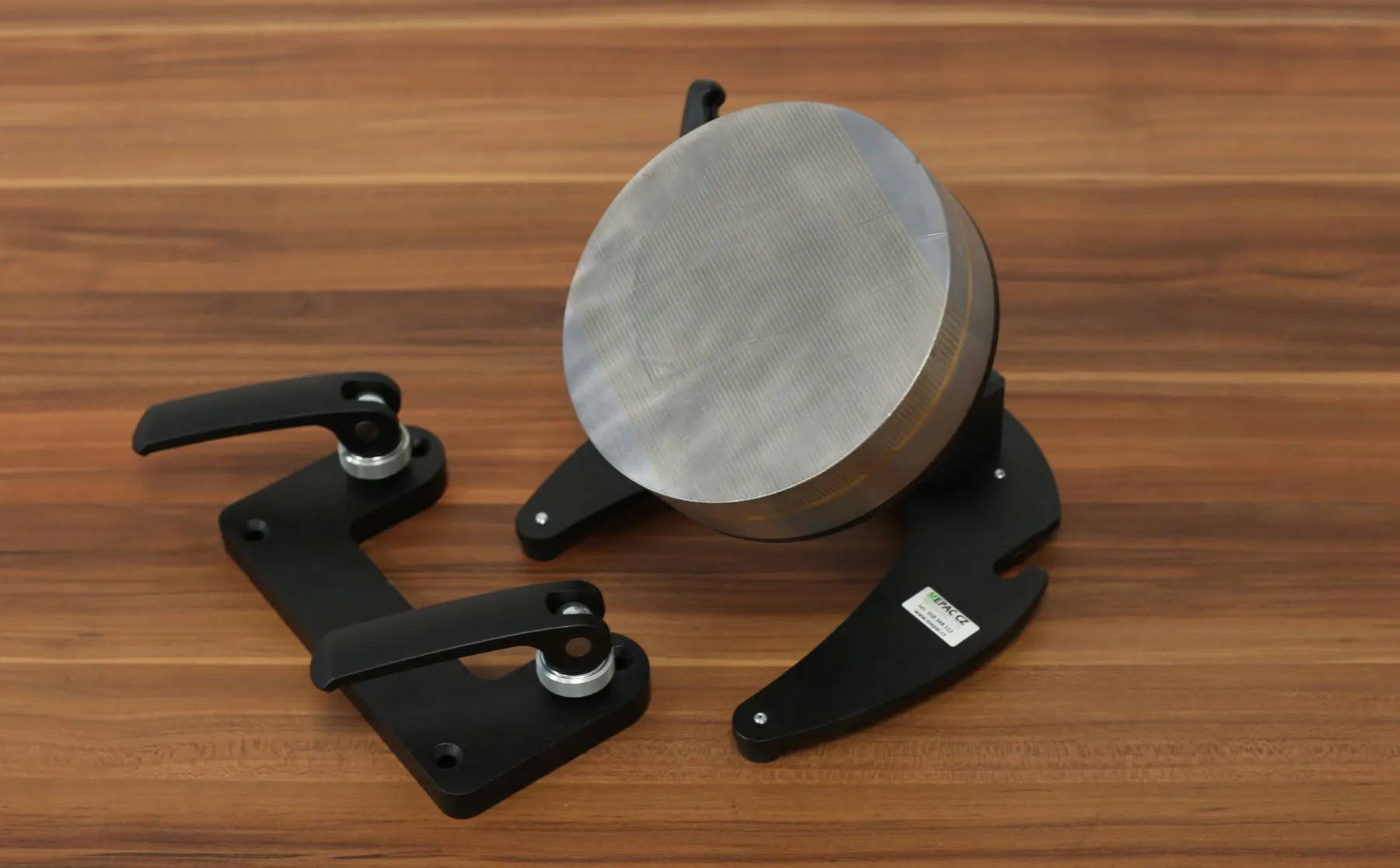

Magnet-Werkstückhalter neben den zwei optionalen Befestigungsklemmen zum Verschrauben auf dem Tisch

Option: Befestigungsklemmen für den Tisch

Mit den Befestigungsklemmen verbinden Sie den Werkstückhalter fest mit Tisch oder Werkbank. Die Klemmen werden auf den Tisch geschraubt, die Grundplatte des Magneten wird eingeschoben und mit den Schnellspannern gesichert. Das gibt zusätzliche Sicherheit bei hohem Schwerpunkt und einen festen Arbeitsplatz für präzises Arbeiten. Zum Umsetzen lösen Sie einfach die Schnellspanner.

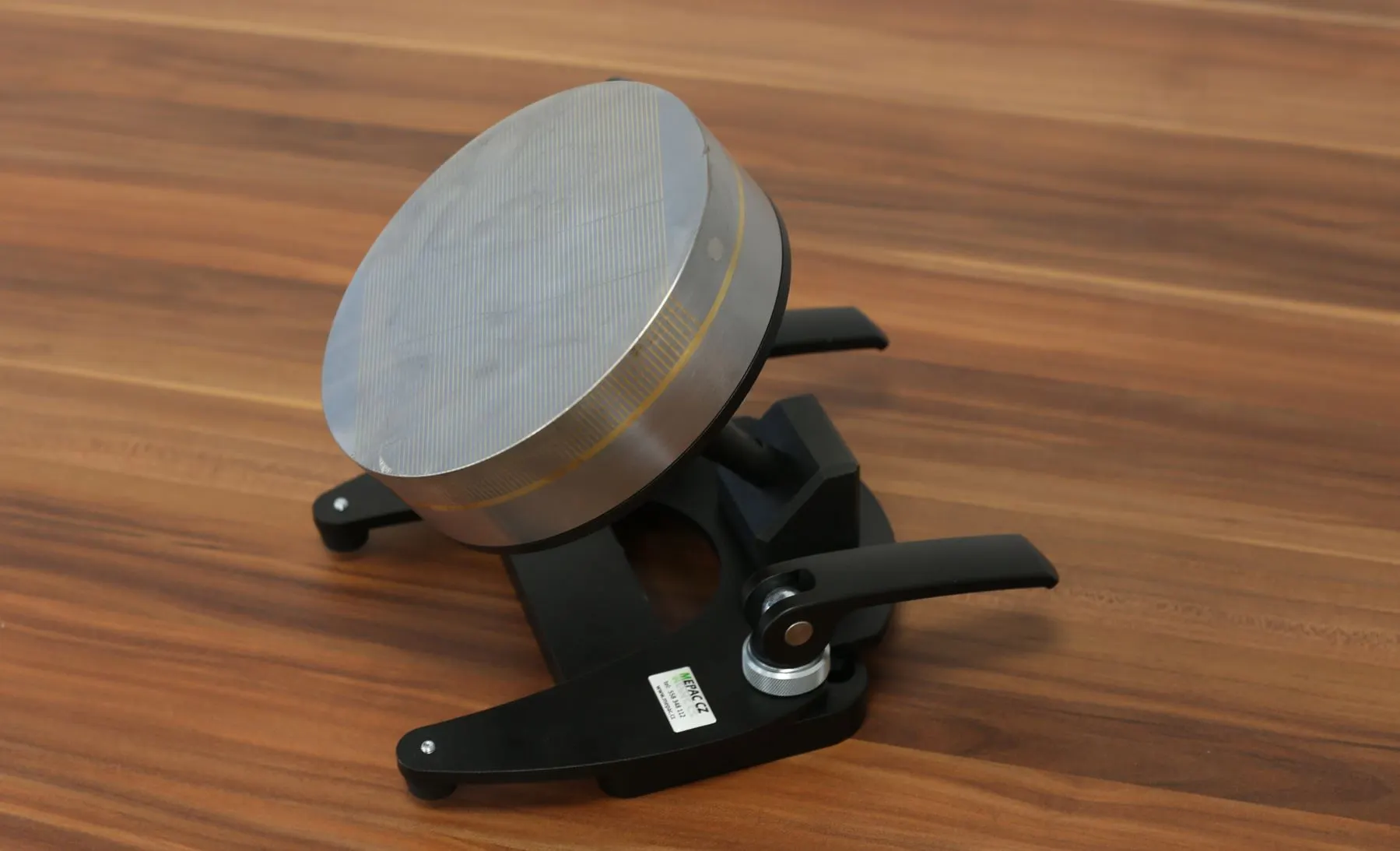

Magnet-Werkstückhalter in den optionalen Befestigungsklemmen mit Schnellspannern auf dem Tisch

Auch mit quadratischer Grundplatte und Kugelgelenk: PMC1 und PMC2

Neben der Ausführung mit U-förmiger Grundplatte gibt es den magnetischen Werkstückhalter auch mit quadratischer Grundplatte und arretierbarem Kugelgelenk. Die breite Grundplatte mit vier Auflagepunkten steht besonders stabil, das Kugelgelenk lässt sich um 360° drehen und in jeder Lage mit dem Hebel feststellen. So arbeiten Sie wie mit einem Werkstückpositionierer oder einer Spannvorrichtung mit Kugelgelenk, nur mit schaltbarem Magnet statt Spannbacken.

  • PMC1: ein arretierbares Kugelgelenk, Neigung bis 45°, rundum drehbar
  • PMC2: zwei arretierbare Gelenke, Neigung bis 90°, für noch mehr Arbeitslagen
  • Magnet wie beim Werkstückhalter mit U-Grundplatte: Polfläche Ø 100, 130 oder 160 mm, Haltekraft 80 N/cm², mechanisch schaltbar per Vierteldrehung
  • Die Arretierung hält das Werkstück auch bei kräftigerem Bearbeiten sicher in Position.
ModellØ PolflächeHaltekraftGelenkeNeigung
PMC1 100M / 130M / 160M100 / 130 / 160 mm80 N/cm²1 Kugelgelenkbis 45°, 360° drehbar
PMC2 100M / 130M / 160M100 / 130 / 160 mm80 N/cm²2 Gelenkebis 90°, 360° drehbar

Gewicht und Maße der Grundplatte nennen wir Ihnen auf Anfrage. Welche Ausführung zu Ihrer Arbeit passt, klären wir gern mit Ihnen: Nennen Sie uns bei der Anfrage einfach Werkstückgröße und gewünschte Neigung, Sie erhalten dann ein individuelles Angebot.

Magnet-Werkstückhalter PMC1 mit quadratischer Grundplatte und einem Kugelgelenk
PMC1: ein Kugelgelenk
Magnet-Werkstückhalter PMC2 mit Kugelgelenk und Klemmhebel
PMC2: zwei Gelenke
Magnet-Werkstückhalter mit quadratischer Grundplatte in der Schrägansicht
Quadratische Grundplatte
Magnet-Werkstückhalter mit quadratischer Grundplatte in der Draufsicht
Draufsicht

Magnetspannkugel oder schwenkbarer Werkstückhalter?

Eine Magnetspannkugel und unser schwenkbarer Magnet-Werkstückhalter lösen dieselbe Aufgabe: Das Werkstück wird magnetisch gespannt und lässt sich in den passenden Winkel bringen. Der Unterschied liegt im Aufbau. Die Magnetspannkugel ist eine massive Kugel mit eingebautem Magnet, die in einem Auflagering liegt. Unser Werkstückhalter hat ein Gelenk mit Handhebel auf einer flachen Grundplatte. Dadurch ist er bei gleicher Polfläche deutlich leichter, braucht keinen Ring und ist in der Regel günstiger.

Merkmal
Magnetspannkugel
Schwenkbarer Magnet-Werkstückhalter
Aufbau
Massive Kugel mit Magnet, liegt in einem Auflagering
Runde Magnetspannplatte auf Gelenk und U-förmiger Grundplatte
Gewicht bei Ø 100 bis 160 mm Polfläche
häufig etwa 9 bis 22 kg
3,0 bis 8,5 kg
Auflage
Auflagering nötig
kein Ring nötig, steht direkt auf dem Tisch
Lage halten
Reibung im Ring, kann bei schweren Teilen oder kräftigem Polieren nachgeben
Gelenk mit Handhebel fest arretiert
Winkel
frei in alle Richtungen drehbar
stufenlos 0 bis 90°, auf dem Tisch frei drehbar
Befestigung
lose im Ring
optional mit Befestigungsklemmen auf dem Tisch verschraubt
Schalten
meist mit Innensechskantschlüssel
Vierteldrehung der Schaltschraube, ohne Strom
Haltekraft
je nach Modell etwa 80 bis 100 N/cm²
80 N/cm²

Brauchen Sie für kleine Teile eine freie Drehung in alle Richtungen, ist unser MAGBALL die passende Wahl. Für schwere Werkstücke, kräftiges Polieren und eine Lage, die sich nicht verstellt, ist der schwenkbare Magnet-Werkstückhalter die bessere Lösung.

Technische Daten

Modell
Ø Polfläche
Haltekraft
Ø Standfläche
Tiefe
Stärke Grundplatte
Gewicht
PM 100M
100 mm
80 N/cm²
160 mm
130 mm
6 mm
3,0 kg
PM 130M
130 mm
80 N/cm²
190 mm
155 mm
6 mm
6,0 kg
PM 160M
160 mm
80 N/cm²
200 mm
172 mm
6 mm
8,5 kg
  • Mechanisch schaltbarer Permanentmagnet, Ein und Aus durch eine Drehung um 90°, ohne Strom
  • Haltekraft 80 N/cm² bei allen Größen
  • Neigung stufenlos von 0 bis 90°, Feststellung mit Handhebel
  • U-förmige Grundplatte, 6 mm stark
  • Option: Befestigungsklemmen mit Schnellspannern zum Verschrauben auf dem Tisch

Die Lieferzeit hängt von der aktuellen Auftragslage ab, die momentane Lieferzeit finden Sie in Ihrem Angebot.

Stellungen des Werkstückhalters

Magnet-Werkstückhalter waagerecht, 0 Grad
Waagerecht 0°

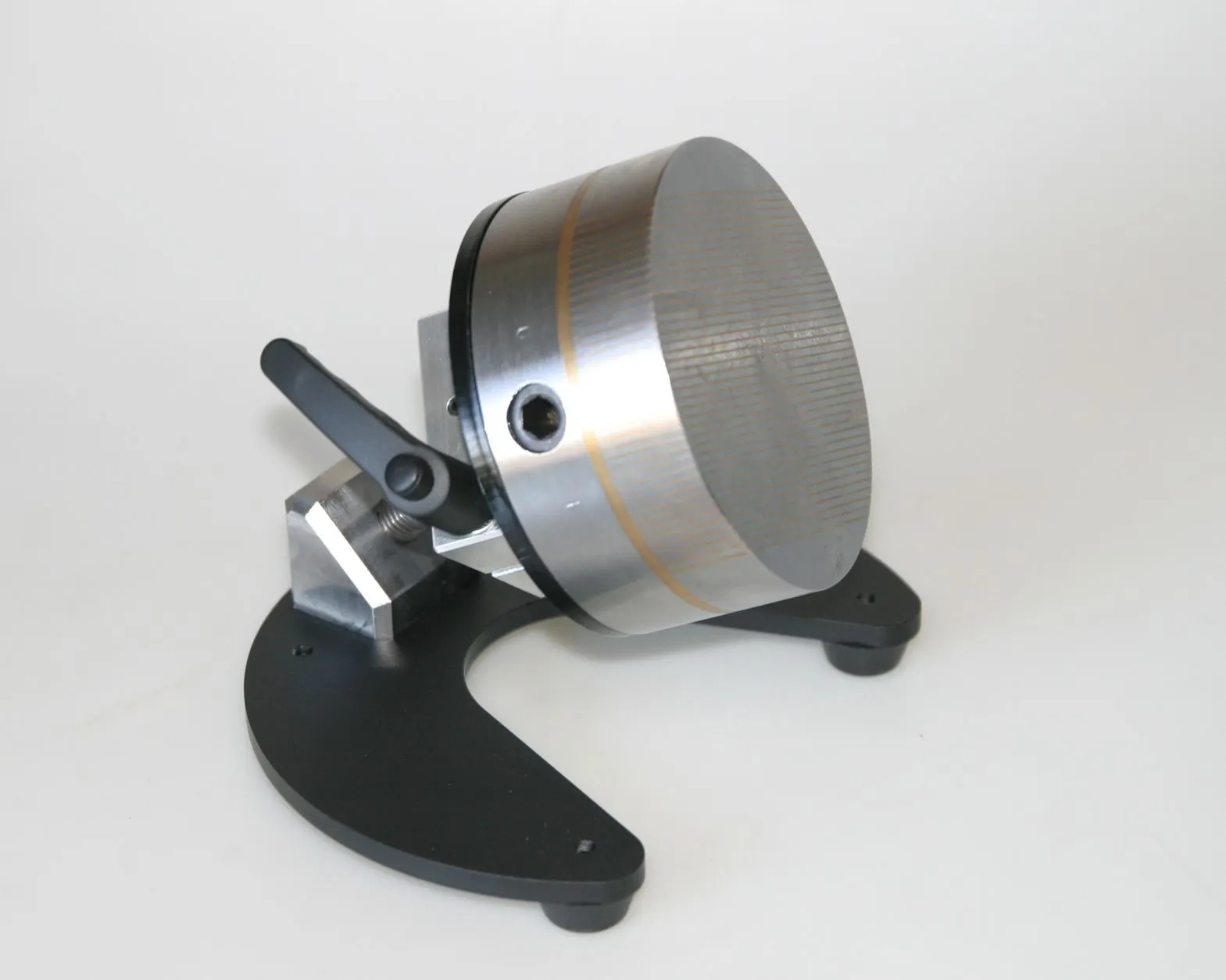

Magnet-Werkstückhalter geneigt, Gelenk mit Handhebel arretiert
Geneigt, Handhebel arretiert
Magnet-Werkstückhalter senkrecht, 90 Grad geneigt
Senkrecht 90°

Kurzanleitung

  1. Den Werkstückhalter auf eine ebene, stabile Fläche stellen. Für hohe oder kopflastige Werkstücke die Befestigungsklemmen nutzen.
  2. Den Winkel einstellen, bevor das Werkstück aufgelegt wird: Die Magnetplatte mit einer Hand stützen, den Handhebel lösen, die Platte in den gewünschten Winkel zwischen 0 und 90° führen, dort halten und den Handhebel wieder festziehen.
  3. Polfläche und Auflagefläche des Werkstücks sauber und frei von Spänen halten, dann das Werkstück auflegen.
  4. Den Magneten mit einer Vierteldrehung (90°) der Schaltschraube an der Seite der Magnetplatte einschalten.
  5. Nach der Arbeit das Werkstück festhalten, den Magneten mit einer Vierteldrehung zurück ausschalten und das Werkstück abnehmen.
Magnet-Werkstückhalter einschalten: Schaltschraube mit dem Schlüssel um eine Vierteldrehung drehen
Einschalten per Vierteldrehung
Schaltschraube der Magnetspannplatte im Detail, Innensechskant
Schaltschraube am Umfang

Gut zu wissen

  • Winkel einstellen, dann aufspannen. Die Magnetplatte hat selbst ein gutes Eigengewicht. Stützen Sie sie deshalb immer mit einer Hand, bevor Sie den Handhebel lösen. Führen Sie die Platte langsam in die gewünschte Lage, halten Sie sie dort und ziehen Sie erst dann den Handhebel wieder fest. Am besten stellen Sie den Winkel ein, solange noch kein Werkstück auf der Magnetplatte liegt. Liegt schon ein schweres Werkstück darauf, stützen Sie Platte und Werkstück gemeinsam ab, damit nichts schneller kippt als gewollt.
  • Wie stark der Magnet ein Werkstück hält, hängt von Werkstoff, Größe und Auflagefläche ab. Stahl mit großer, ebener Auflagefläche hält am besten.
  • Nicht-magnetische Werkstoffe wie Aluminium, Messing oder Kunststoff hält der Magnet nicht. Dafür gibt es den MAGBALL mit Clip oder Schraubstock.
  • Der Werkstückhalter ist wartungsfrei. Halten Sie die Polfläche sauber, damit das Werkstück vollflächig anliegt.
