Reparatur und Wartung von Spritzgussformen
Ihre Spritzgussform ist beschädigt, verschlissen oder soll geändert werden? Wir organisieren die Reparatur, das Laserauftragschweißen, Hochglanzpolieren, Gravieren und die Wartung Ihrer Form in unserem Partner-Werkzeugbau in Tschechien. Sie erhalten ein individuelles Angebot nach Prüfung und haben bei uns einen deutschen Ansprechpartner.
Wofür brauchen Sie eine Formenreparatur?
Im Alltag einer Spritzgießerei nutzen sich Formen ab oder werden beschädigt: Eine Kante bricht aus, die Trennebene verschleißt und das Teil bekommt Grat, Kühlkanäle setzen sich mit Kalk und Rost zu, Konturen bekommen Kratzer oder die Beschriftung muss geändert werden. Eine neue Form ist teuer und dauert Wochen. In den meisten Fällen lässt sich die vorhandene Form reparieren, überarbeiten oder ändern, schneller und günstiger.
Wir bieten Ihnen dafür die komplette Instandsetzung und Wartung von Spritzgießwerkzeugen an, auch Formenservice oder Werkzeuginstandsetzung genannt. Die Arbeiten übernimmt unser Partner-Werkzeugbau in Tschechien. Für Sie bleibt ToolyTech der Ansprechpartner.
Unsere Leistungen rund um die Spritzgussform

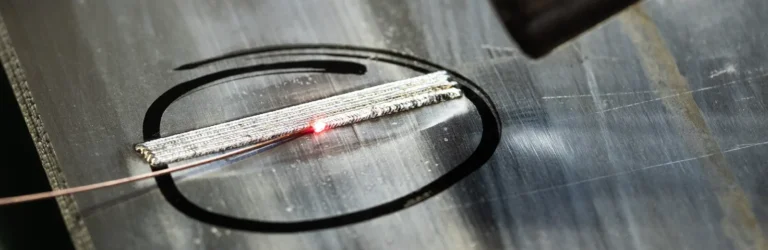

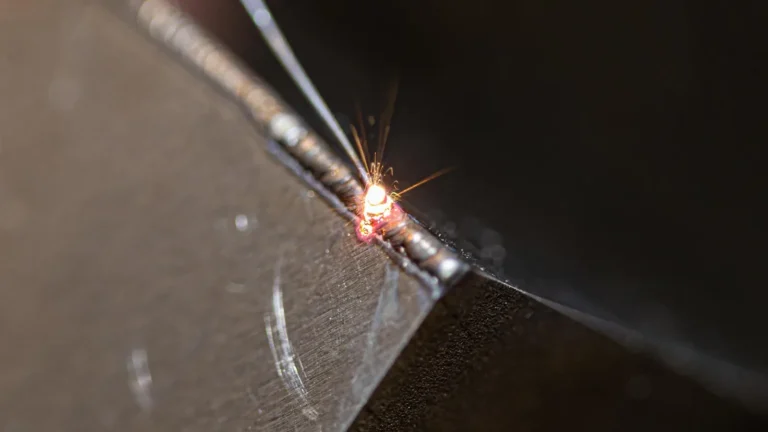

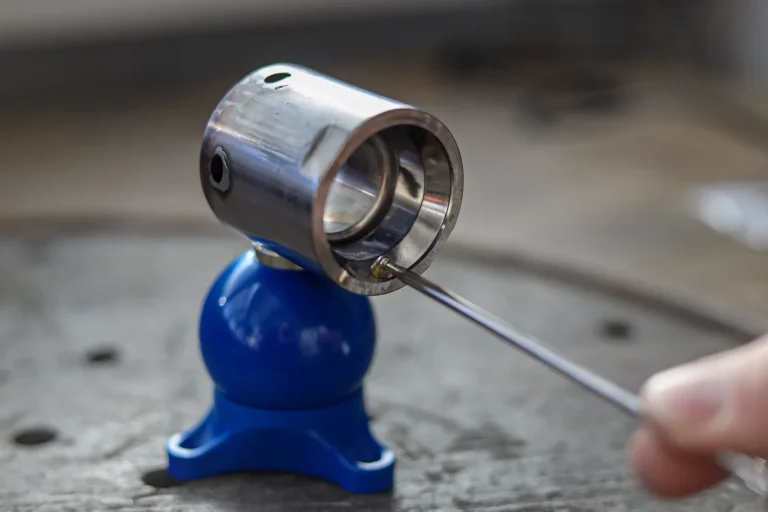

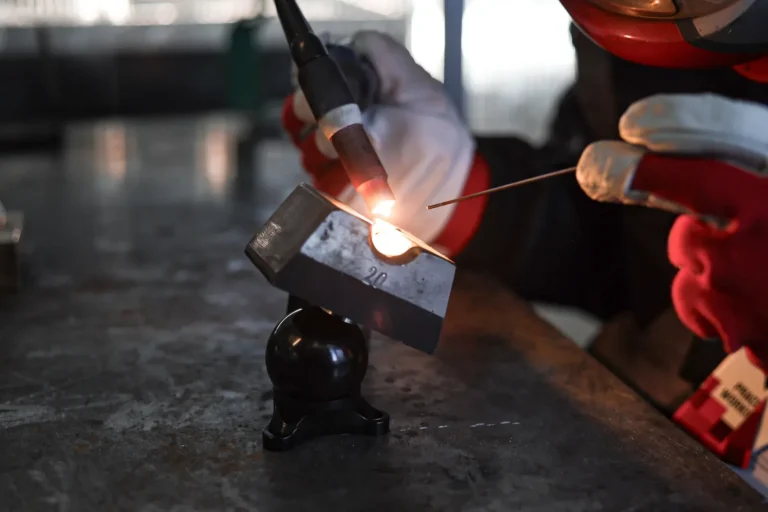

Laserauftragschweißen und WIG-Schweißen
Ausgebrochene Kanten, Risse und verschlissene Stellen werden punktgenau aufgeschweißt und anschließend nachbearbeitet. Der Laser bringt kaum Wärme ein, so verzieht sich die Form nicht.

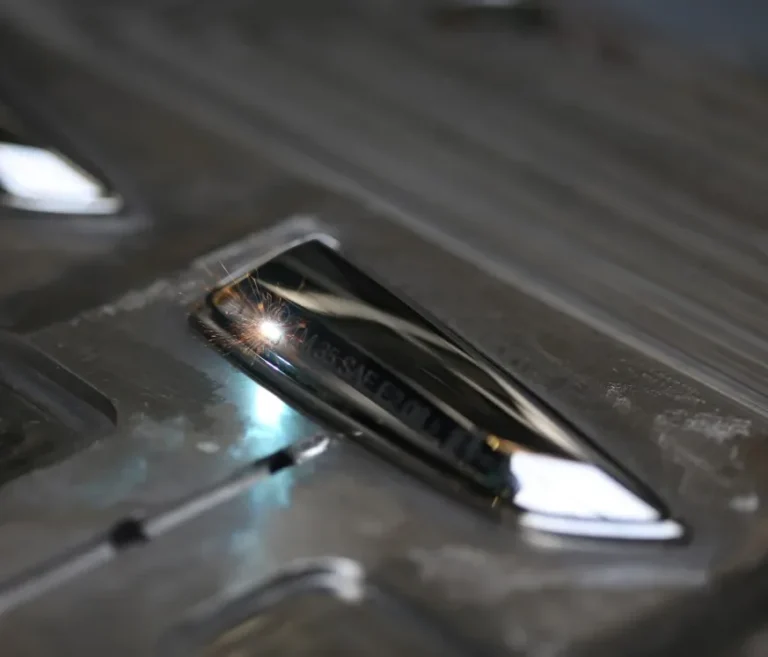

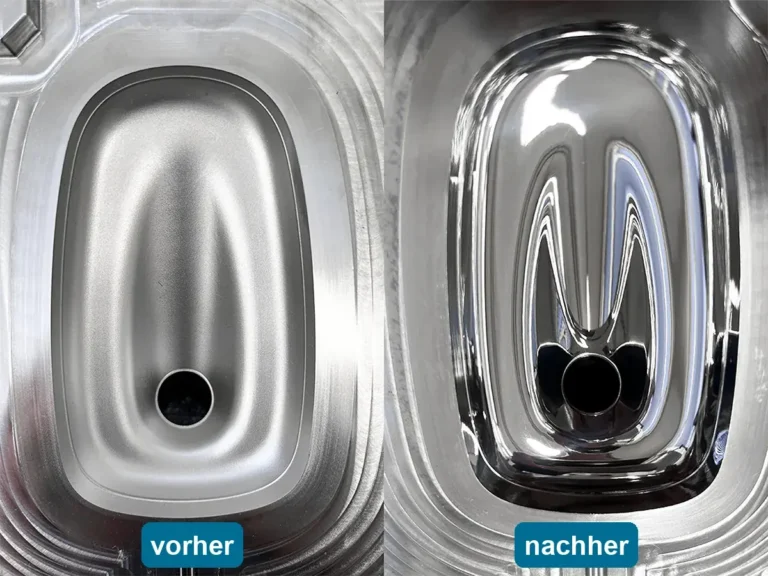

Hochglanzpolieren bis Spiegelglanz
Polieren von Formkonturen und Funktionsflächen bis zum Spiegelglanz mit einer Rauheit bis Ra 0,01 µm, unter genauer Einhaltung der Geometrie.
Läppen
Hochgenaues Läppen von Dicht- und Funktionsflächen mit einer Ebenheit bis 0,003 mm.

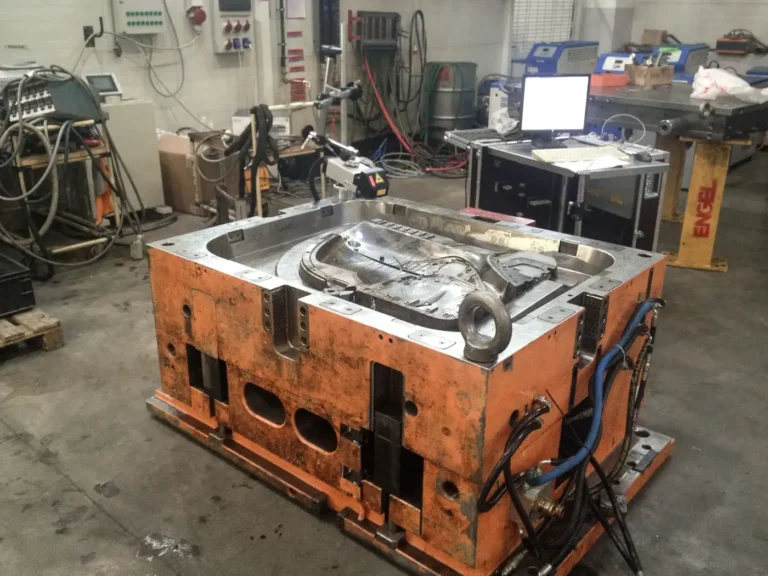

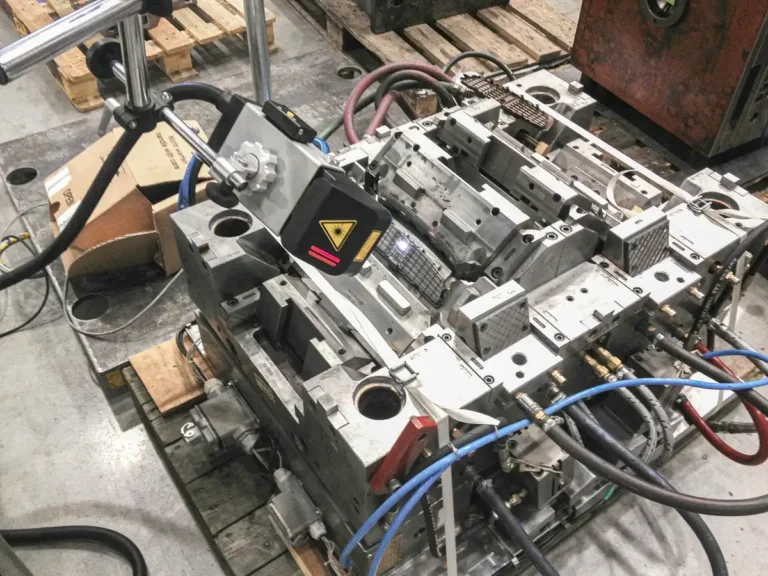

Lasergravur und Beschriftung ändern
Beschriftungen, Datumsstempel, Logos und technische Angaben werden per Laser graviert oder geändert, oft ohne die Form zu demontieren.

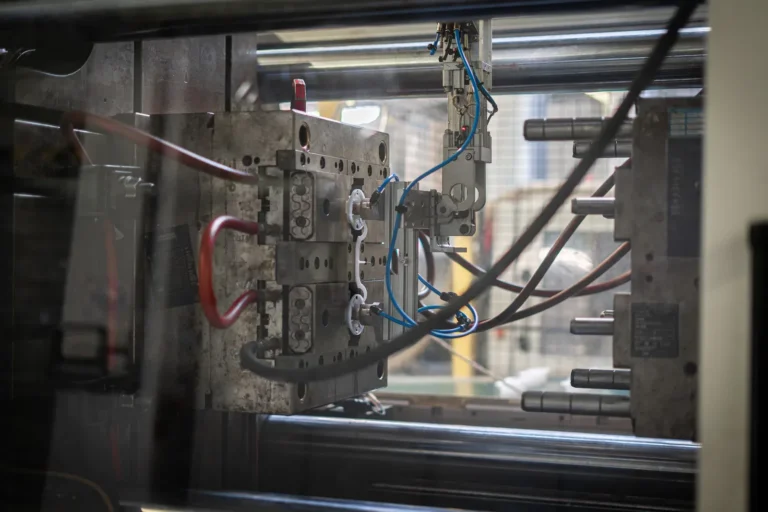

Kühlkanäle reinigen und Laserreinigung
Kühlkreisläufe werden von Kalk, Rost und Ablagerungen befreit, das verkürzt die Zykluszeit. Konturen und Entlüftungen werden per Laser schonend gereinigt.

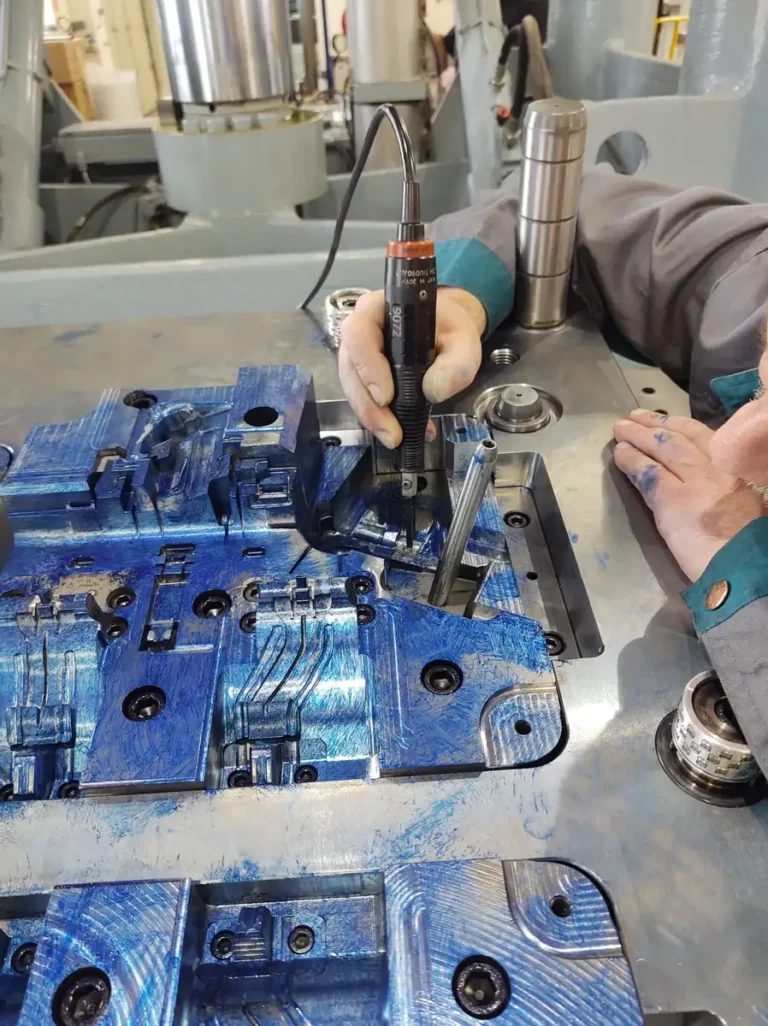

Tuschieren der Trennebene
Nach Reparaturen und Änderungen wird die Trennebene tuschiert, damit die Form wieder dicht schließt und kein Grat entsteht. Tuschierpresse für Formen bis 4.000 kg.

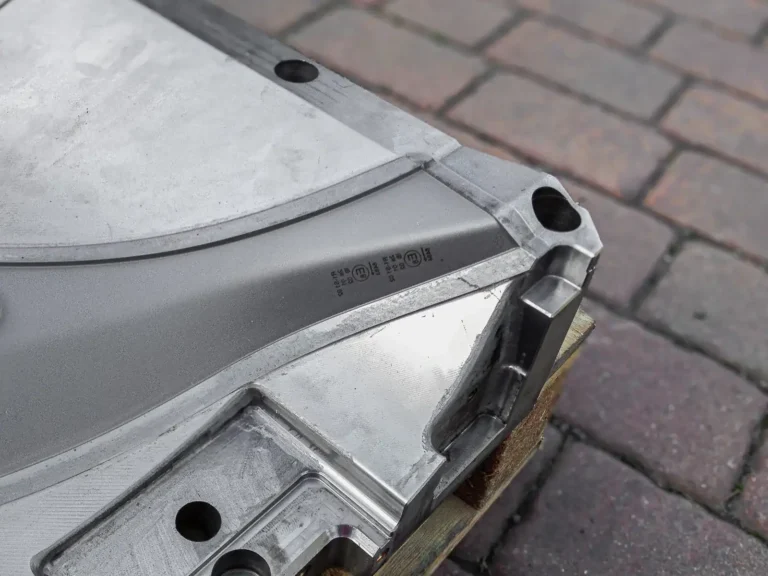

Narbung und Beschichtung
Beschädigte Narbungen werden ausgebessert, Strukturen neu aufgebracht. Schutzbeschichtungen machen die Form widerstandsfähiger gegen Verschleiß und Korrosion.

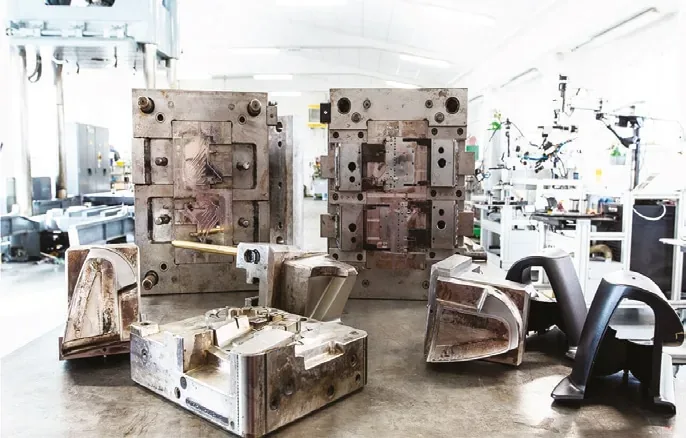

Änderungen an der Form
Konturänderungen, zusätzliche Einsätze und Kerne, Senkerodieren und eine Optimierung des Angusses für bessere Füllung, ohne neue Form.

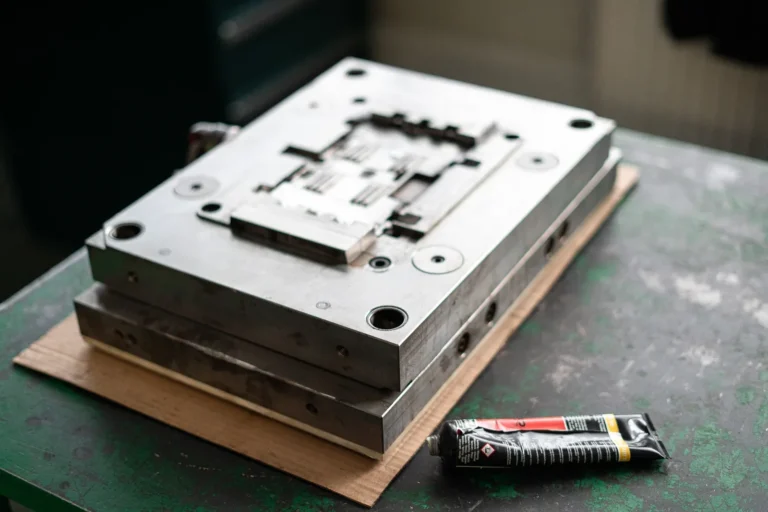

Diagnose und vorbeugende Wartung
3D-Messung mit Koordinatenmessmaschine und optischem Scan, Vergleich mit dem CAD-Modell, Prüfung von Kühlung und Oberfläche sowie Wartung von Führungen und Dichtelementen.
So läuft eine Formenreparatur mit ToolyTech ab
- AnfrageBeschreiben Sie den Schaden und senden Sie Fotos, Zeichnungen oder 3D-Daten mit. Gern auch die Daten Ihrer Spritzgießmaschine.
- Prüfung und AngebotWir prüfen die Reparatur gemeinsam mit dem Werkzeugbau und schicken Ihnen ein individuelles Angebot mit Termin.
- TransportDen Transport Ihrer Form nach Tschechien stimmen wir individuell mit Ihnen ab.
- Diagnose und ReparaturDie Form wird vermessen, repariert, poliert oder geändert und anschließend tuschiert.
- KontrolleVor der Rücksendung wird die Form geprüft. Auf Wunsch wird sie in der Spritzgießerei unseres Partners abgemustert.
- RückgabeIhre Form kommt einbaufertig zurück. Sie haben während der ganzen Zeit einen Ansprechpartner bei uns.
Technische Möglichkeiten
| Merkmal | Möglichkeiten |
|---|---|
| Formen und Werkzeuge | Spritzgussformen, Blasformen, Druckgussformen, Schneid-, Stanz- und Biegewerkzeuge sowie Maschinenteile wie Zahnräder, Buchsen und Kolben |
| Größe und Gewicht | Teile bis ca. 2 × 2 m und bis ca. 5.000 kg, größere Formen auf Anfrage |
| Werkstoffe | Werkzeugstähle und gehärtete Stähle, Edelstahl, Aluminium, Bronze, Kupfer und deren Legierungen |
| Schweißverfahren | Laserauftragschweißen, WIG-Schweißen |
| Polieren | bis Spiegelglanz, Rauheit bis Ra 0,01 µm |
| Läppen | Ebenheit bis 0,003 mm |
| Gravieren | Lasergravur, auch an großen Formen ohne Demontage |
| Reinigen | Laserreinigung, Reinigung der Kühlkreisläufe |
| Tuschieren | Tuschierpresse, Formen bis 800 × 800 × 800 mm und 4.000 kg |
| Messen | Koordinatenmessmaschine, optischer 3D-Scan, Vergleich mit dem CAD-Modell, Messprotokolle |
| Weitere Bearbeitung | Fräsen, Senkerodieren, Drahterodieren, Schleifen; Sandstrahlen, Laserhärten und Beschichten über bewährte Partner |
Warum über ToolyTech?
- Erfahrene Formenbauer mit langjähriger Praxis in der Reparatur von Formen und Werkzeugen
- Alles aus einer Hand: Schweißen, Polieren, Läppen, Gravieren, Reinigen, Tuschieren und Messen
- Expressreparaturen nach vorheriger Absprache möglich
- Eigene Spritzgießerei des Partners zum Abmustern der reparierten Form
- Deutscher Ansprechpartner für Angebot, Abstimmung und Rückfragen
- Individuelle Lösung für jede Reparatur, abgestimmt auf Funktion, Qualität und Lebensdauer der Form
Gut zu wissen: So kommt Ihre Form gut an
- Form reinigen und gegen Korrosion schützen, Kühlkanäle entleeren und ausblasen.
- Fotos des Schadens, die Werkzeugnummer und vorhandene Zeichnungen oder 3D-Daten helfen bei der schnellen Prüfung.
- Die Form sicher auf einer Palette befestigen. Für das Ein- und Auspacken schwerer Formen eignen sich unsere Werkzeugwender und Werkzeugöffner.
- Die Dauer hängt vom Umfang der Reparatur und von der aktuellen Auftragslage ab. Den momentanen Termin finden Sie in Ihrem Angebot.
Einblicke in die Formenreparatur
Lieber selbst reparieren?
Für Spritzgießereien mit eigenem Werkzeugbau bieten wir die passenden Geräte an: Mit unseren Laserschweißgeräten für die Formreparatur schweißen Sie selbst auf, mit dem Laserreinigungsgerät reinigen Sie Formen berührungslos und mit dem Gravierlaser mit Magnetstativ ändern Sie Beschriftungen direkt an der Form.
Sie möchten Ihre Spritzgussform reparieren lassen?
Hinterlassen Sie Ihre Kontaktdaten und schreiben Sie uns kurz, wir melden uns schnellstmöglich.
