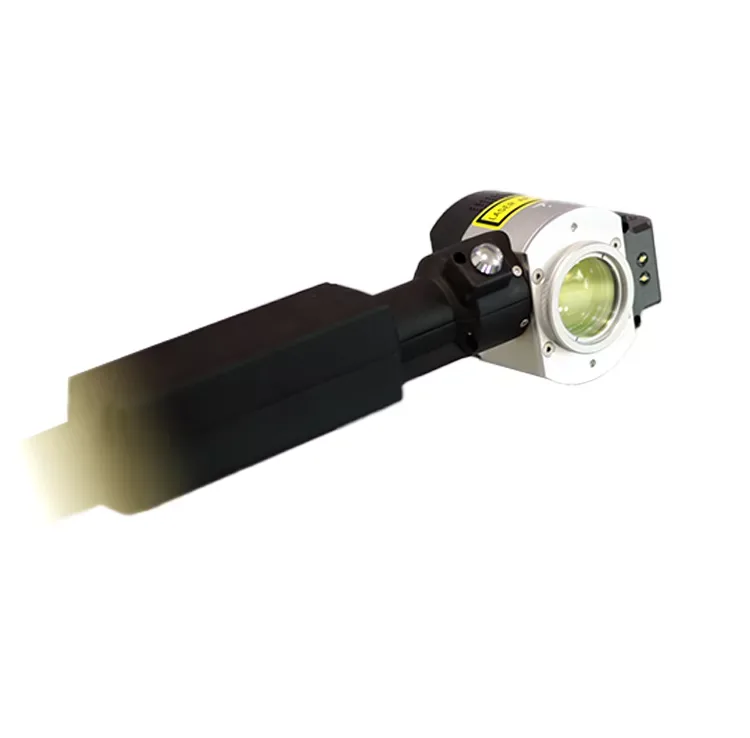

Handgeführter Reinigungskopf des Laserreinigungsgeräts

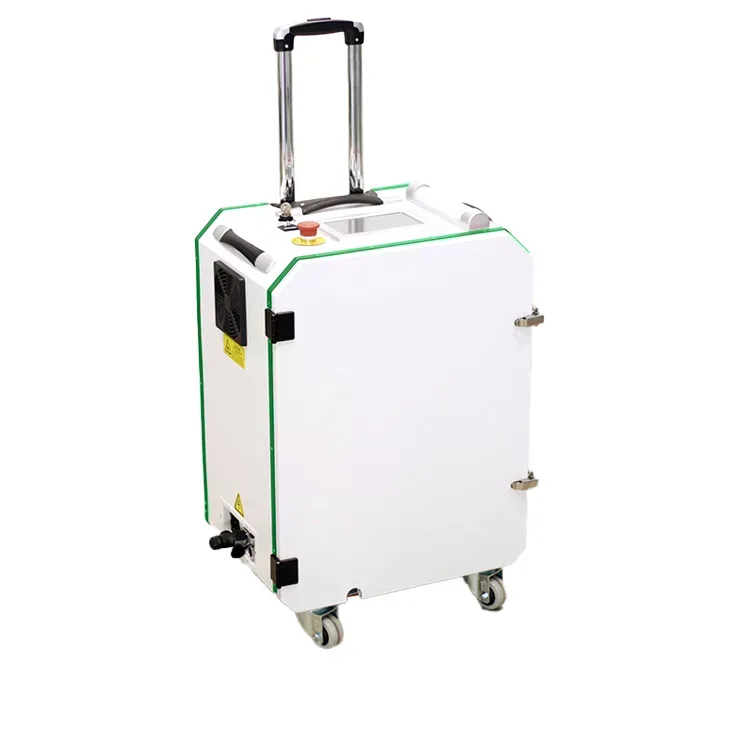

Laserreinigungsgerät mit Teleskopgriff und Rollen

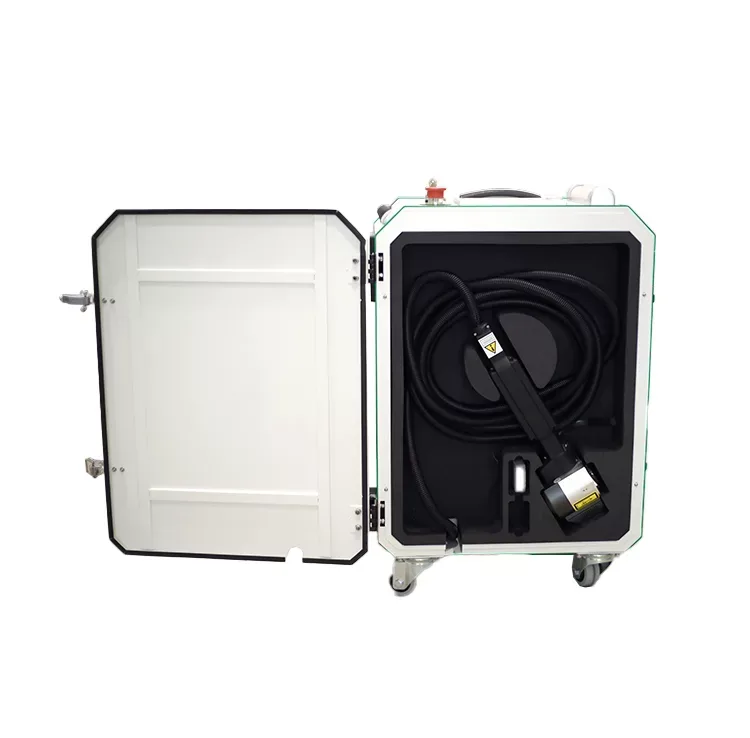

Laserreinigungsgerät geöffnet mit Reinigungskopf und Kabel

Lasersysteme

Laserreinigungsgerät für Spritzgussformen

Name: Laserreinigungsgerät für Spritzgussformen
Brand: ToolyTech

Formen berührungslos reinigen, ohne Strahlmittel, ohne Chemie

Das Laserreinigungsgerät entfernt Beläge von Spritzgussformen mit kurzen Laserpulsen. Ablagerungen, Öl, Fett, Rost und alte Beschichtungen verdampfen, der Stahl darunter bleibt unberührt. Es gibt kein Strahlmittel, das sich in Entlüftungen und Auswerferbohrungen festsetzt, und keine Lösemittel. Der Handkopf hängt an einem 5 m langen Kabel, so erreichen Sie Trennebenen, Kavitäten und Entlüftungen bequem. Die Laserreinigung ergänzt die Formreparatur mit dem mobilen Laserschweißgerät: erst sauber reinigen, dann gezielt aufschweißen.

Ihre Vorteile auf einen Blick

Berührungslos

Kein Abrieb, keine Kratzer, Kanten und Konturen der Form bleiben erhalten.

Ohne Strahlmittel und Chemie

Kein Sand und kein Trockeneis in Entlüftungen, keine Lösemittel, kein Verbrauchsmaterial.

Gepulster Faserlaser 200 W

Pulsdauer 2 bis 500 ns, Leistung von 10 bis 100 % regelbar.

Handlicher Laserkopf

Kopf 327 × 105 × 100 mm am 5 m langen Lichtleitkabel.

Komplettsystem

Laserquelle, Kühlung und Reinigungskopf in einem Gerät, Leistungsaufnahme unter 1.300 W.

Transportabel

Gesamtgewicht 60 kg, Transportkoffer 685 × 538 × 411 mm.

Wofür brauchen Sie ein Laserreinigungsgerät?

Spritzgussformen setzen sich mit der Zeit zu: Ausgasungen und Additive bilden Beläge in Kavitäten und Entlüftungen, Trennmittel und Öl verharzen, Kühlkanäle und Außenflächen rosten. Die Folge sind Glanzunterschiede, Brenner und Füllprobleme am Formteil. Klassisch wird gestrahlt oder mit Lösemitteln und Bürsten gereinigt. Das kostet Zeit, braucht oft den Ausbau der Form und kann Kanten verrunden. Der Laser trägt die Schicht dagegen berührungslos ab.

Beläge in Kavitäten, Entlüftungen und an Trennebenen entfernen
Öl, Fett und verharztes Trennmittel abtragen
Rost auf Formplatten, Aufspannflächen und Werkzeugen entfernen
Beschichtungen und Lack abtragen, Oberflächen für Beschichten und Kleben vorbereiten
Stellen vor dem Laserauftragschweißen sauber vorbereiten

Laser, Trockeneis, Strahlen oder Chemie?

Verfahren	Stärke	Grenze
Laserreinigung	Berührungslos, kein Verbrauchsmaterial, sehr gezielt, auch an feinen Strukturen	Höhere Anschaffung, Laserschutz notwendig
Trockeneisstrahlen	Schnell auf großen Flächen, rückstandsfrei	Laufende Kosten für Trockeneis, laut, Druckluft nötig
Sand- und Glasperlenstrahlen	Günstig, kräftiger Abtrag	Abrieb an Kanten und Struktur, Strahlmittel in Entlüftungen
Lösemittel und Reiniger	Einfach, ohne Gerät	Wirkt langsam bei harten Belägen, Arbeitsschutz und Entsorgung

So funktioniert das Laserreinigungsgerät

Gerät neben die Form stellen und anschließen, Laserbereich absichern.
Leistung und Pulsfrequenz für die Verschmutzung wählen.

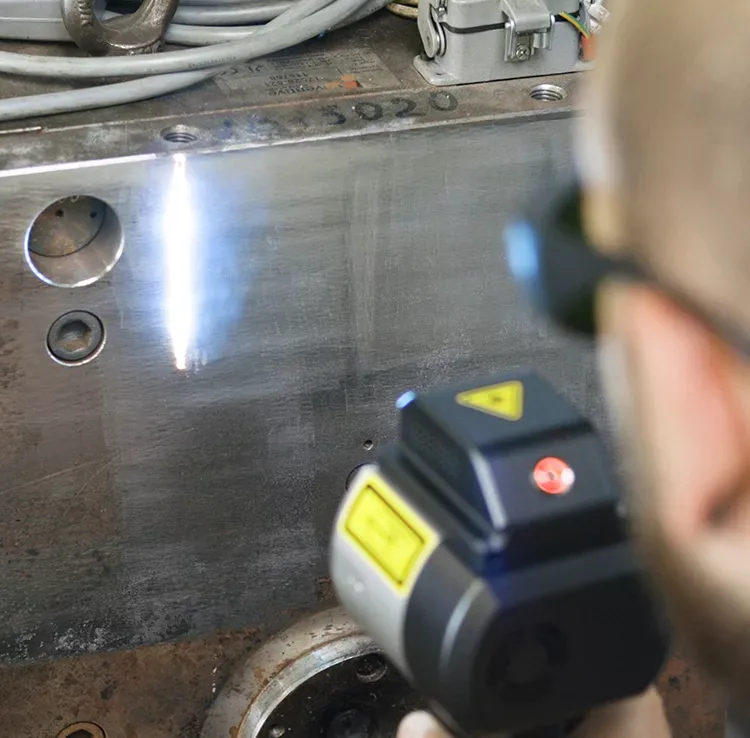

Laserkopf mit Abstand über die Fläche führen. Die Schicht nimmt die Laserenergie auf und verdampft.
Der Grundwerkstoff reflektiert den größten Teil der Energie und bleibt unverändert.
Abgetragene Partikel absaugen, Fläche kontrollieren, fertig.

Technische Daten Laserreinigungsgerät

Parameter	Wert
Typ	MCLEAN 200
Laserquelle	gepulster Faserlaser, infrarot
Mittlere Leistung	bis 200 W
Wellenlänge	1.064 nm
Pulsfrequenz	1 bis 4.000 kHz
Pulsenergie	bis 1,5 mJ
Pulsdauer	2 bis 500 ns
Leistungsregelung	10 bis 100 %
Leistungsstabilität	Schwankung höchstens 5 %
Reinigungsfeld	je nach Linse bis 100 × 100 mm
Laserkopf	327 × 105 × 100 mm
Lichtleitkabel	5 m, Biegeradius mindestens 300 mm
Leistungsaufnahme	unter 1.300 W
Transportkoffer	685 × 538 × 411 mm
Gewicht Gesamtsystem	60 kg
Lieferumfang	Laserquelle, Kühleinheit, Reinigungskopf
Laserklasse	Klasse 4 nach EN 60825-1, Schutzmaßnahmen siehe Kurzanleitung

Die Lieferzeit hängt von der aktuellen Auftragslage ab, die momentane Lieferzeit finden Sie in Ihrem Angebot.

Einsatz und Ausstattung

Einsatz: Formenbau, Instandhaltung in Spritzgießereien und Druckgießereien, Werkzeugbau, Oberflächenvorbereitung
Werkstoffe: Stahl, Werkzeugstahl, Edelstahl, Aluminium
Ausstattung: Laserquelle mit Kühlung, Handreinigungskopf, 5 m Lichtleitkabel
Passend dazu: Mobiles Laserschweißgerät für die anschließende Reparatur, Werkstattmikroskop zur Kontrolle

Kurzanleitung Laserreinigungsgerät

Die Kurzanleitung fasst Vorbereitung, Reinigen und Pflege zusammen. Mit dem Gerät erhalten Sie die vollständige Bedienungsanleitung.

Vorbereiten und Reinigen

Gerät aufstellen und anschließen, Lichtleitkabel ohne Knick verlegen.
Laserbereich kennzeichnen und absichern, Personen im Bereich tragen eine Laserschutzbrille.
Absaugung für die abgetragenen Partikel einschalten.
Mit niedriger Leistung beginnen, an einer unkritischen Stelle testen und dann die Fläche gleichmäßig abfahren.

Gut zu wissen

Das Gerät arbeitet mit unsichtbarer Laserstrahlung der Klasse 4. Arbeiten Sie nur in einem abgegrenzten Laserbereich mit passender Laserschutzbrille und nach den Vorgaben Ihres Laserschutzbeauftragten. Die abgetragenen Partikel immer absaugen. Das Lichtleitkabel nicht enger als mit 300 mm Radius biegen. Auf polierten Hochglanzflächen zuerst an einer Probe testen.

Pflege und Wartung

Schutzglas am Reinigungskopf sauber halten und bei Verschmutzung wechseln. Kühleinheit und Filter nach den Vorgaben der Bedienungsanleitung prüfen. Bei Fragen zum Gerät sind wir gern für Sie da.

Videos

Sehen Sie die Laserreinigungsgerät für Spritzgussformen in Aktion und erfahren Sie mehr über die Funktionsweise

Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.

Mehr Informationen

Inhalt entsperren Erforderlichen Service akzeptieren und Inhalte entsperren

Passt dazu

Lasersysteme

Mobiles Laserschweißgerät für die Formreparatur

Mobiles Laserschweißgerät mit Gelenkarm: repariert Spritzgussformen und Werkzeuge direkt in der Halle, ohne die Form zu demontieren. Gepulster Faserlaser 300 W, Mikroskop 10-fach, Joystick.

Werkstattmikroskop mit Magnetfuß und Gelenkarm

Werkstattmikroskop mit Magnetfuß und Gelenkarm: Stereomikroskop mit 10-facher Vergrößerung zur Kontrolle von Gravuren, Strukturen und Konturen direkt an der Spritzgussform. Ohne Kabel, im Alukoffer.

Werkzeugöffner

Werkzeugöffner mit drehbaren Ladeflächen

3 t, 5 t, 10 t und 20 t – Spritzgussformen öffnen, drehen und direkt am Gerät bearbeiten. Rein mechanisch, ohne Strom und Druckluft.

Sie haben Fragen zu unseren Produkten?

Hinterlassen Sie Ihre Kontaktdaten und schreiben Sie uns kurz, wir melden uns schnellstmöglich.

Name

E-Mail

Telefon

Nachricht

Durch Absenden des Formulars bestätige ich, dass ich die Datenschutzerklärung zur Kenntnis genommen habe und mit der Verarbeitung meiner personenbezogenen Daten durch die ToolyTech UG zu den genannten Zwecken einverstanden bin. Im Falle einer Einwilligung kann ich meine Zustimmung hierzu jederzeit widerrufen.

Häufig gestellte Fragen

Was ist ein Laserreinigungsgerät?

Ein Gerät, das Beläge, Öl, Rost und Beschichtungen mit kurzen Laserpulsen von Oberflächen entfernt. Die Schicht verdampft, der Grundwerkstoff bleibt bei passenden Parametern unverändert.

Wie heißt so ein Gerät noch?

Laserreiniger, Laserreinigungsanlage, Gerät zur Laserstrahlreinigung, Laser zur Entrostung, Laser zum Entschichten, Formenreinigung mit Laser, im Englischen Laser Cleaning Machine.

Wie funktioniert die Laserreinigung?

Die Verschmutzung nimmt die Energie der Laserpulse auf und verdampft. Man spricht von Laserablation. Es gibt keinen mechanischen Kontakt, kein Strahlmittel und keine Chemie.

Beschädigt der Laser die Form?

Bei passenden Parametern nicht. Beginnen Sie mit niedriger Leistung und testen Sie auf polierten Hochglanzflächen zuerst an einer Probe.

Was kann ich entfernen?

Beläge aus Kunststoff und Additiven, Öl, Fett, verharztes Trennmittel, Rost, Lack und Beschichtungen.

Laser oder Trockeneis?

Trockeneis reinigt große Flächen schnell, braucht aber laufend Trockeneis und Druckluft. Der Laser arbeitet ohne Verbrauchsmaterial und sehr gezielt, auch an feinen Strukturen.

Gibt es Verbrauchsmaterial?

Nein. Es wird nur Strom verbraucht, die Leistungsaufnahme liegt unter 1.300 W.

Wie lang ist das Kabel zum Reinigungskopf?

5 m.

Wie schwer ist das Gerät?

Das Gesamtsystem wiegt 60 kg. Der Transportkoffer misst 685 × 538 × 411 mm.

Welche Leistung hat der Laser?

Bis 200 W mittlere Leistung, gepulst, mit 2 bis 500 ns Pulsdauer und 1 bis 4.000 kHz Pulsfrequenz.

Brauche ich Laserschutz?

Ja. Das Gerät arbeitet mit unsichtbarer Strahlung der Laserklasse 4. Arbeiten Sie nur in einem abgegrenzten Laserbereich mit Laserschutzbrille und saugen Sie die abgetragenen Partikel ab.

Welche Leistung braucht ein Laserreinigungsgerät?

Für Formen und feine Oberflächen reichen gepulste Laser um 100 bis 200 W. Mit mehr Leistung reinigt man größere Flächen schneller, zum Beispiel bei starkem Rost oder dicken Beschichtungen.

Was ist der Unterschied zwischen gepulster Laserreinigung und Dauerstrich?

Gepulste Reinigungslaser arbeiten mit kurzen Pulsen hoher Spitzenleistung und bringen wenig Wärme ins Bauteil. Sie eignen sich für empfindliche Oberflächen wie Spritzgussformen. Dauerstrichlaser sind günstiger, erwärmen die Oberfläche aber stärker und werden eher für grobe Entrostung eingesetzt.

Kann ich Formen in der Maschine reinigen?

Das fahrbare Laserreinigungsgerät wird mit seinem Handkopf an die Form gebracht. Ist die Form in der Maschine gut zugänglich und der Bereich gesichert, kann sie auch dort gereinigt werden.

Kann man Narbungen und Strukturen mit dem Laser reinigen?

Ja, der Laser reinigt auch Vertiefungen und Strukturen, in die mechanische Verfahren schlecht hineinkommen. Die Parameter werden dabei vorsichtig eingestellt und vorab getestet.

Brauche ich eine Absaugung bei der Laserreinigung?

Ja. Die abgetragenen Partikel und Dämpfe werden direkt am Reinigungskopf abgesaugt und gefiltert.

Wie lange ist die Lieferzeit?

Die Lieferzeit hängt von der aktuellen Auftragslage ab, die momentane Lieferzeit finden Sie in Ihrem Angebot.

Wie bekomme ich ein Angebot?

Schreiben Sie uns über das Anfrageformular oder rufen Sie uns an. Nennen Sie Werkstoff, Art der Verschmutzung und Größe Ihrer Formen.
