Werkbank mit neigbarem Drehteller bis 400 kg: Tischplatte und Drehteller aus Buche, Stahlrahmen und zwei Schubladencontainer

Schwerlasttische

Werkbank mit neigbarem Drehteller bis 400 kg

Buche-Werkbank zum Polieren und Montieren von Formeinsätzen, 360° drehbar und 0–60° neigbar

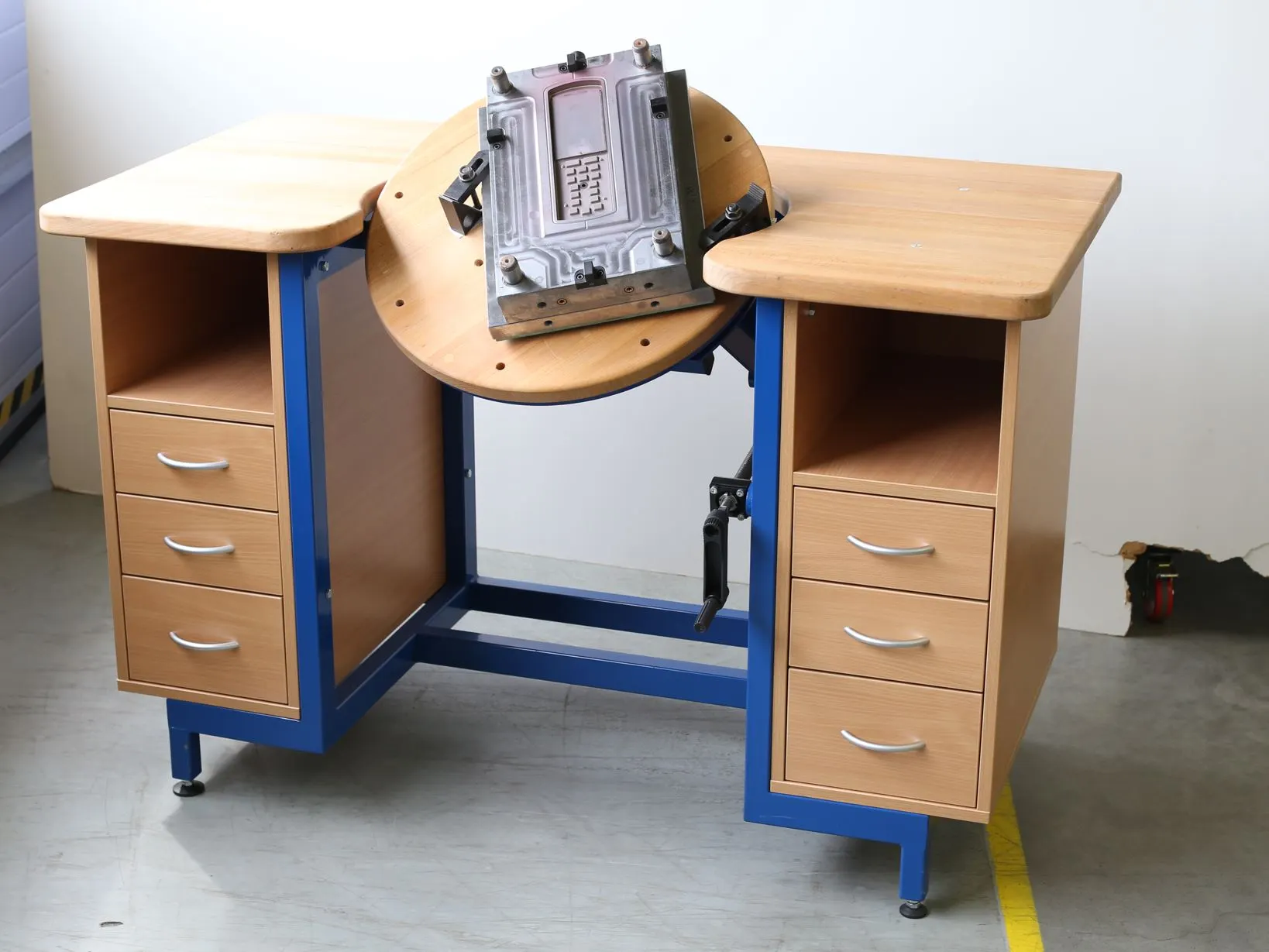

Formeinsätze und schwere Werkstücke in die richtige Lage bringen: auf einem drehbaren und neigbaren Drehteller aus massivem Buchenholz.

Die Werkbank mit neigbarem Drehteller, auch Polierwerkbank genannt, trägt Werkstücke bis 400 kg. Sie drehen das Teil um 360° und neigen es per Handrad stufenlos bis 60°, in jeder Stellung feststellbar. Tischplatte und Drehteller sind aus Buche, der Unterbau aus Stahl mit zwei Schubladencontainern. Alles arbeitet rein mechanisch, ohne Strom.

Typischer Einsatz ist das Polieren von Formeinsätzen im Formenbau und Werkzeugbau, dazu Markieren, Gravieren und Nacharbeit an schweren Metallteilen.

Ihre Vorteile auf einen Blick

360° drehen, bis 60° neigen

Werkstück drehen und per Handrad stufenlos neigen, in jeder Stellung feststellbar.

Bis 400 kg

Für Formeinsätze und schwere Metallteile bis 400 kg in waagerechter Stellung.

Massive Buche

Tischplatte und Drehteller aus Buchenholz: rutschfest, langlebig und schonend zum Werkstück.

Ergonomisch arbeiten

Aufrecht arbeiten statt bücken: Die zu bearbeitende Fläche kommt zu Ihnen.

Ohne Strom

Rein mechanisch per Handrad und Spindel, kein Anschluss nötig, nahezu wartungsfrei.

Sofort einsatzbereit

Montiert geliefert, mit Schubladen für Werkzeug und Poliermittel, CE-gekennzeichnet.

Wofür brauchen Sie eine Werkbank mit Drehteller?

Wer Formeinsätze poliert, braucht die Oberfläche im richtigen Winkel und im richtigen Licht. Auf einer normalen Werkbank heißt das: gebückt arbeiten oder das schwere Teil immer wieder umspannen. Auf dieser Werkbank spannen Sie das Werkstück einmal auf den Drehteller. Dann drehen Sie die zu bearbeitende Seite zu sich und neigen sie per Handrad in einen bequemen Winkel. Sie arbeiten aufrecht und erreichen jede Stelle, ohne neu zu spannen. Die Hände stützen Sie dabei auf der Holzplatte ab, das macht die Werkzeugführung ruhiger und präziser.

  • Polieren von Formeinsätzen, Kernen und Formplatten im Formenbau und Werkzeugbau
  • Markieren und Gravieren von Werkstücken, zum Beispiel mit einem Gravierlaser
  • Schweißen und Nacharbeit an Formeinsätzen, kontrolliert mit unserem Werkstattmikroskop
  • Entgraten, Montieren und Prüfen schwerer Metallteile bis 400 kg

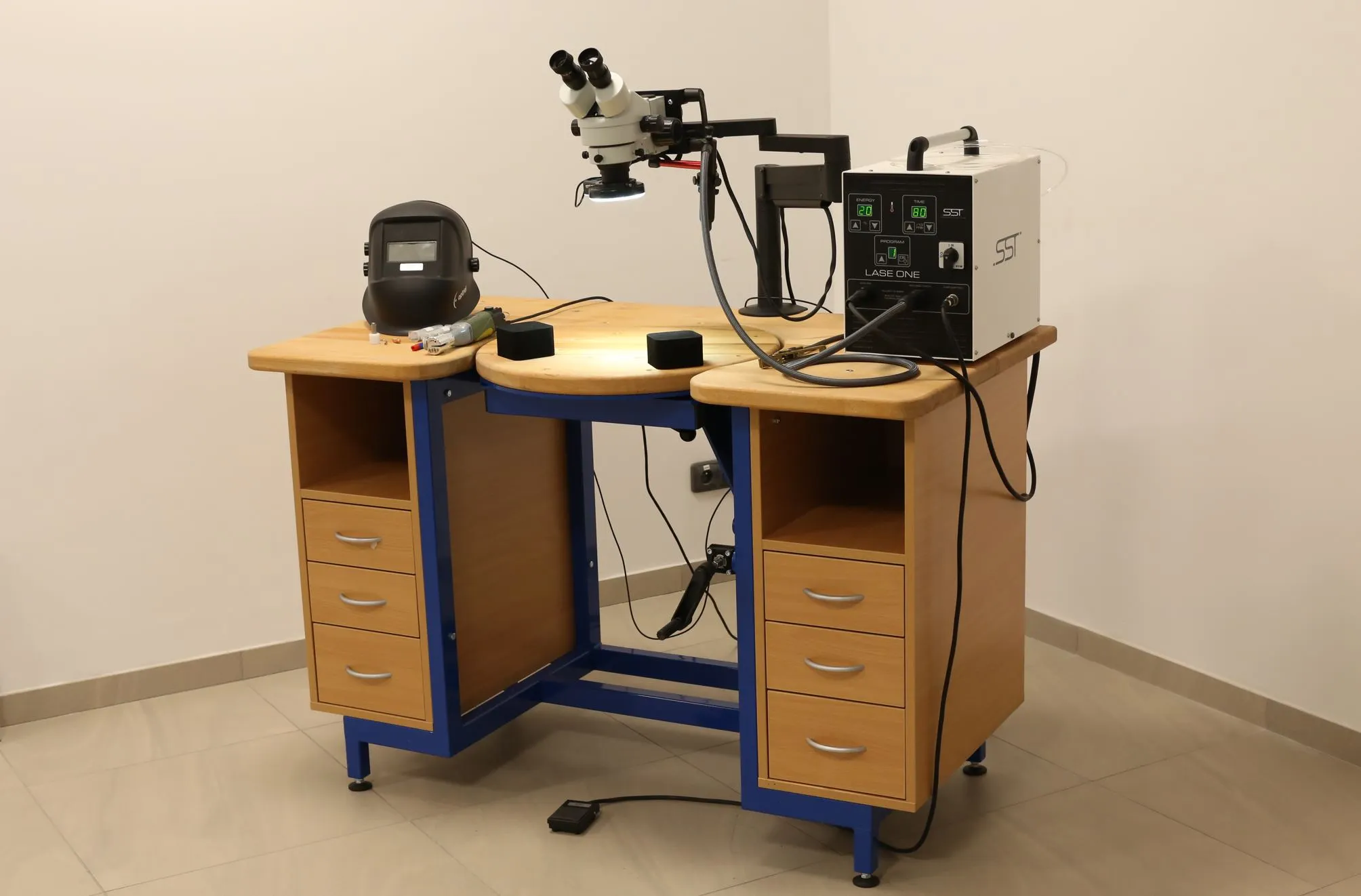

Werkbank mit Drehteller aus Buche als Arbeitsplatz für Nacharbeit an Formeinsätzen mit Mikroskop am Gelenkarm
Anwendungsbeispiel: Arbeitsplatz mit Mikroskop am Gelenkarm

Werkbank mit Drehteller, Schwerlast-Werkbank oder Montagetisch: was passt wofür?

LösungWofürTraglast
Werkbank mit neigbarem DrehtellerWerkstück drehen und neigen, zum Beispiel zum Polieren von Formeinsätzenbis 400 kg
Schwerlast-WerkbankSchwere Formen und Werkstücke auf Stahl ablegen und bearbeiten3, 5 oder 10 t
Montagetisch für SpritzgussformenForm auf dem Tisch öffnen, Formhälften drehen und wartenbis 3 t
Normale Werkbank mit HolzplatteMontage und Schraubstockarbeiten, das Teil liegt festje nach Modell, nicht drehbar oder neigbar

Anders als höhenverstellbare Montagetische aus Stahl bietet diese Werkbank eine Arbeitsfläche aus Buche, Stauraum in Schubladen und einen festen Arbeitsplatz, an dem Sie das Werkstück drehen und neigen.

So funktioniert die Werkbank mit neigbarem Drehteller

  1. Drehteller waagerecht stellen und feststellen.
  2. Werkstück mittig auflegen und mit Spannpratzen in den M10-Gewinden des Drehtellers sichern.

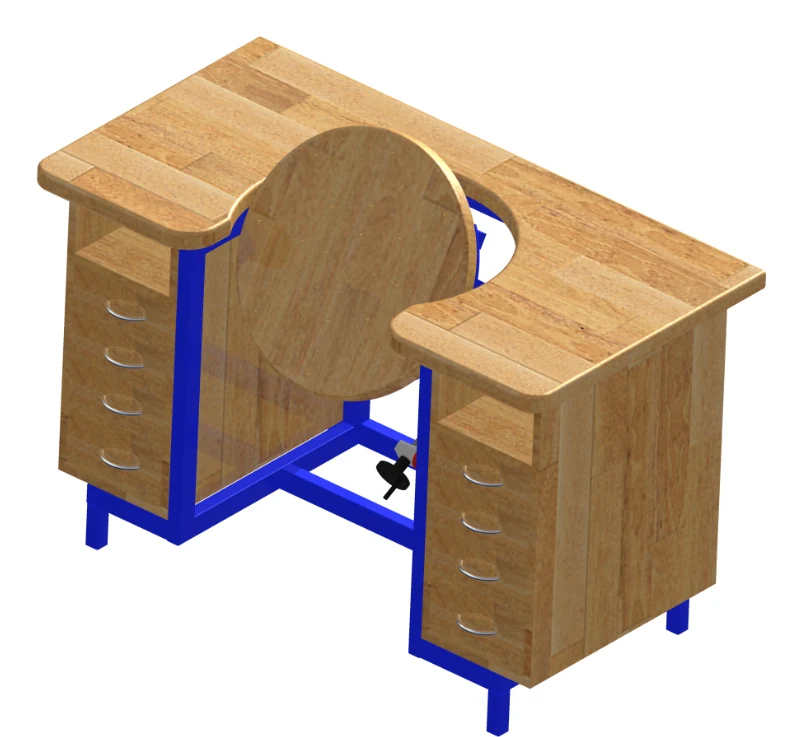

  3. Mit der Kurbel den gewünschten Winkel einstellen: stufenlos bis 60° zu sich hin oder etwa 15° von sich weg. Die selbsthemmende Trapezspindel hält die Neigung in jeder Stellung.

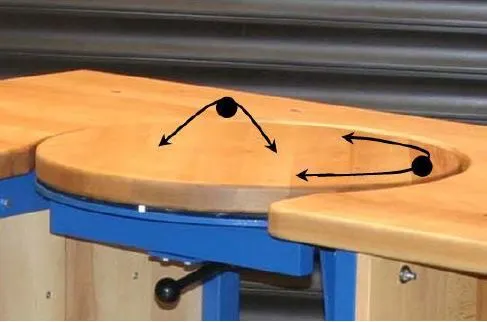

  4. Zum Drehen den Feststellhebel lösen, den Teller in die gewünschte Position drehen und wieder feststellen.

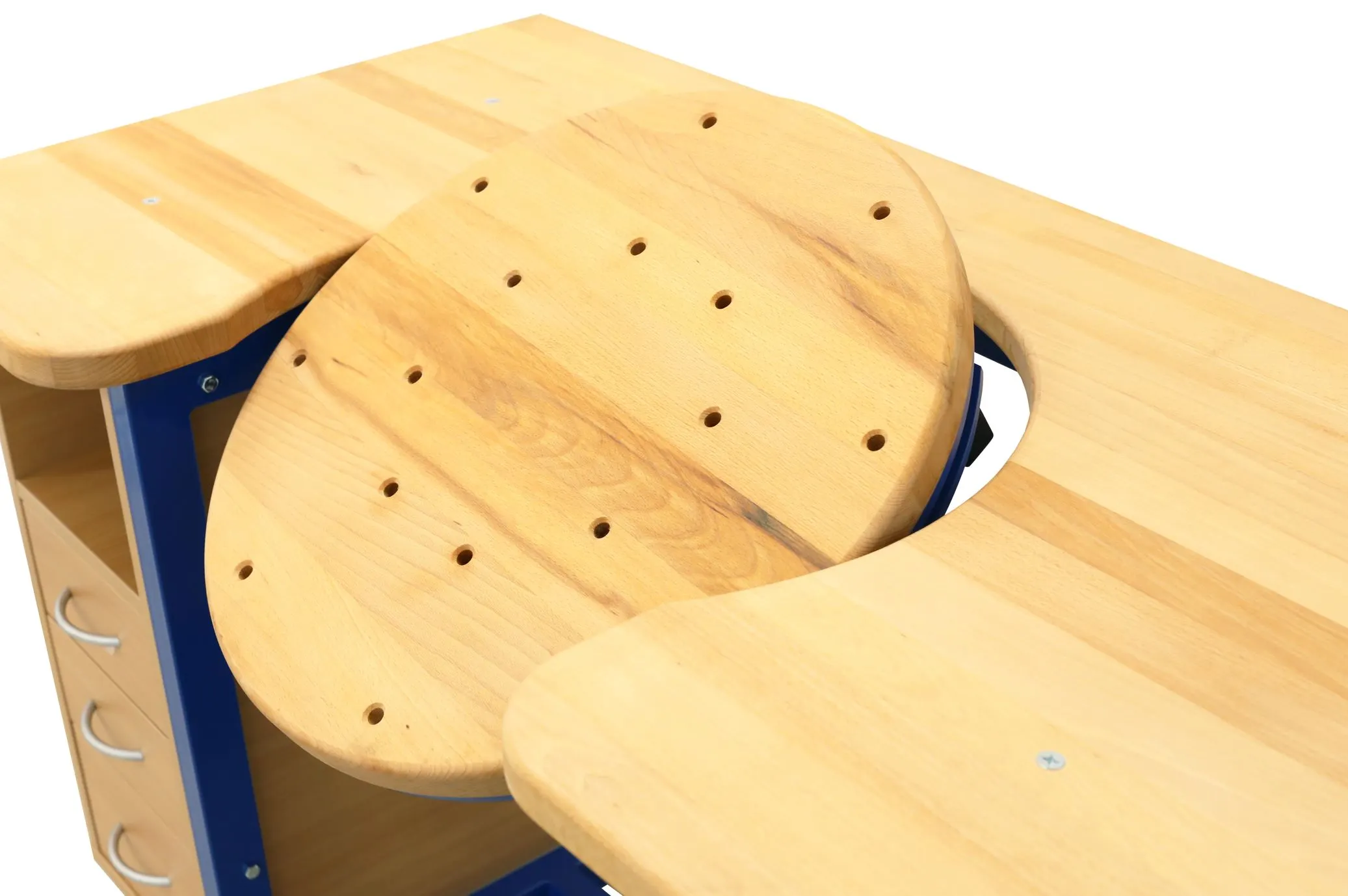

Drehteller aus Buche mit M10-Gewindebohrungen für Spannpratzen, Werkbank mit neigbarem Drehteller
Drehteller mit M10-Gewinden

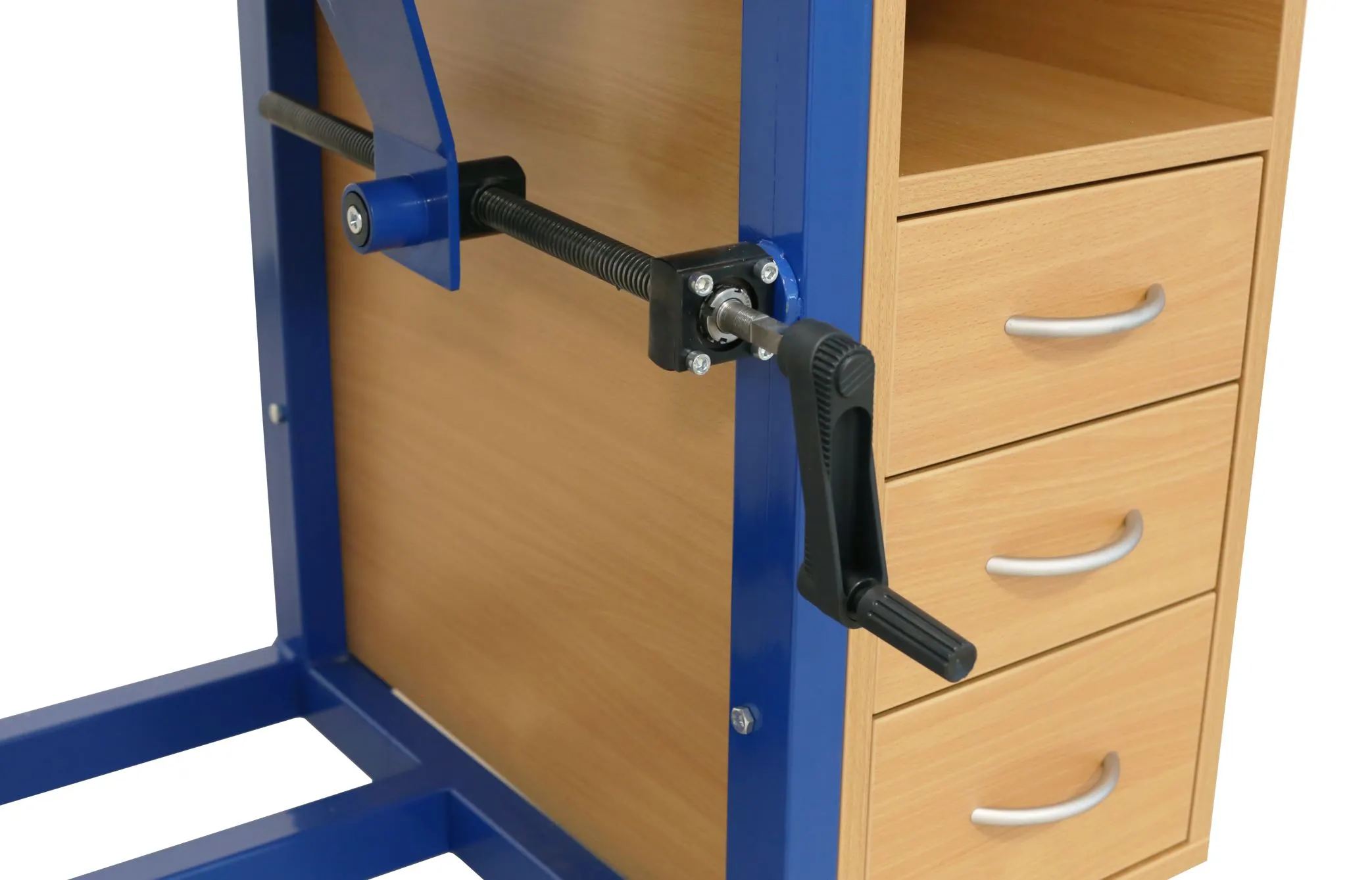

Kurbel mit Trapezspindel zum stufenlosen Neigen des Drehtellers der Werkbank mit Drehteller
Neigen per Kurbel

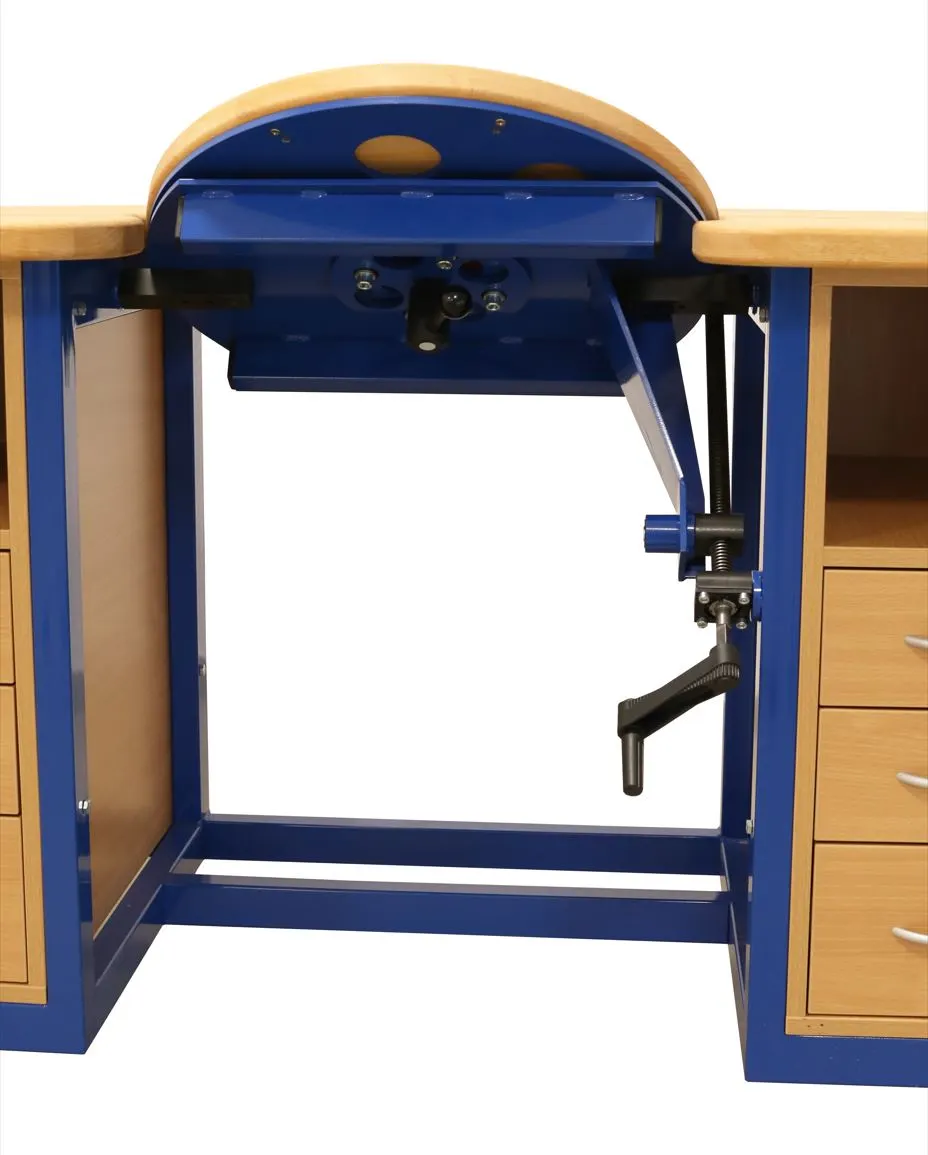

Unterseite des Drehtellers der Werkbank: Bremse zum Feststellen, Neigemechanik und Kurbel
Bremse unter dem Drehteller

Optionen: Steckdosenleiste und Druckluft

Die Werkbank arbeitet rein mechanisch. Wer an ihr mit elektrischen oder pneumatischen Werkzeugen arbeitet, kann sie mit zwei Optionen ausstatten:

Steckdosenleiste

Eine Leiste mit fünf Steckdosen und Schalter an der rechten Seite der Werkbank, mit 5 m Anschlusskabel. Polierantrieb, Leuchte, Mikroskop oder Schleifgerät hängen so direkt am Arbeitsplatz, ohne Kabelsalat auf dem Boden.

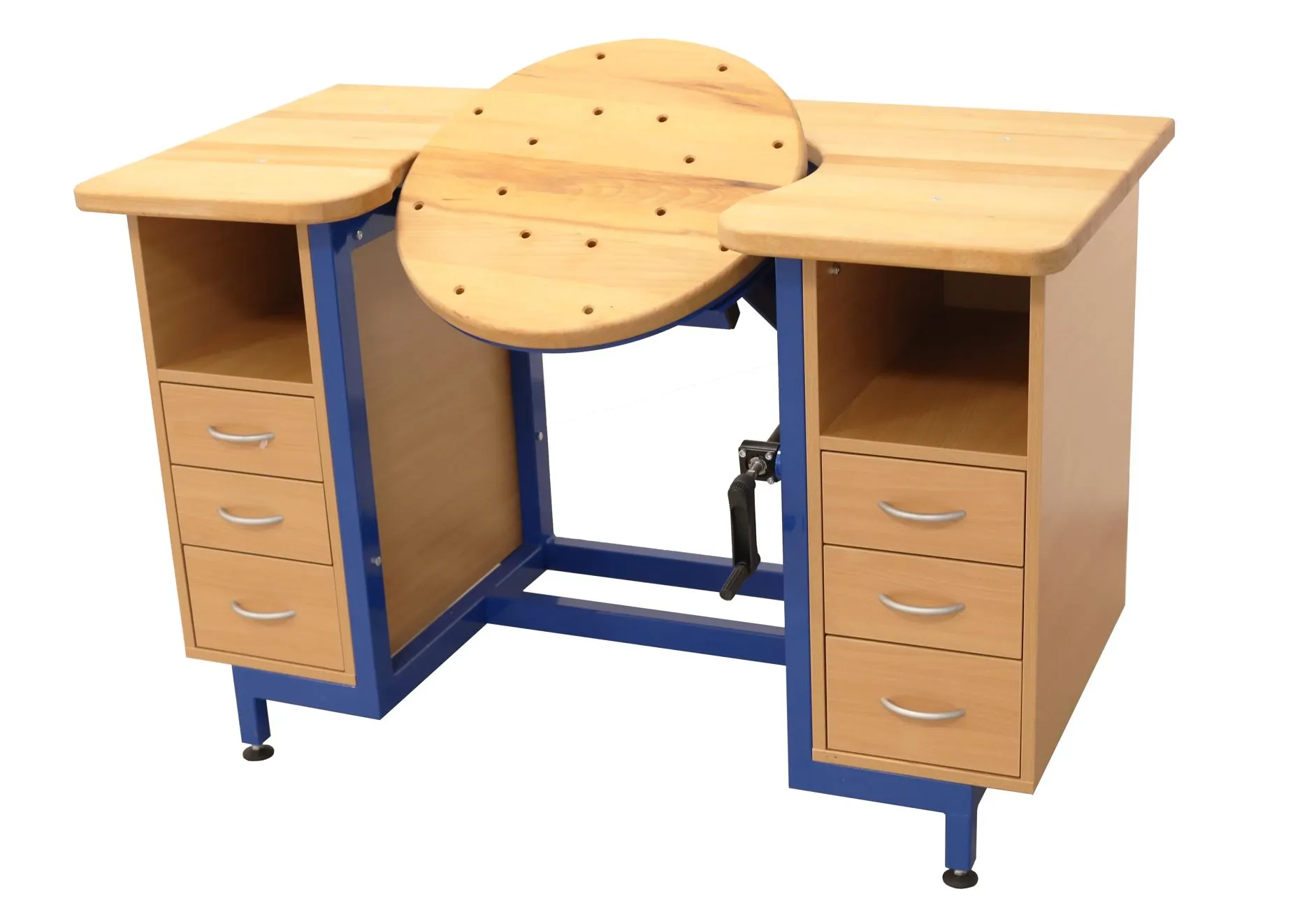

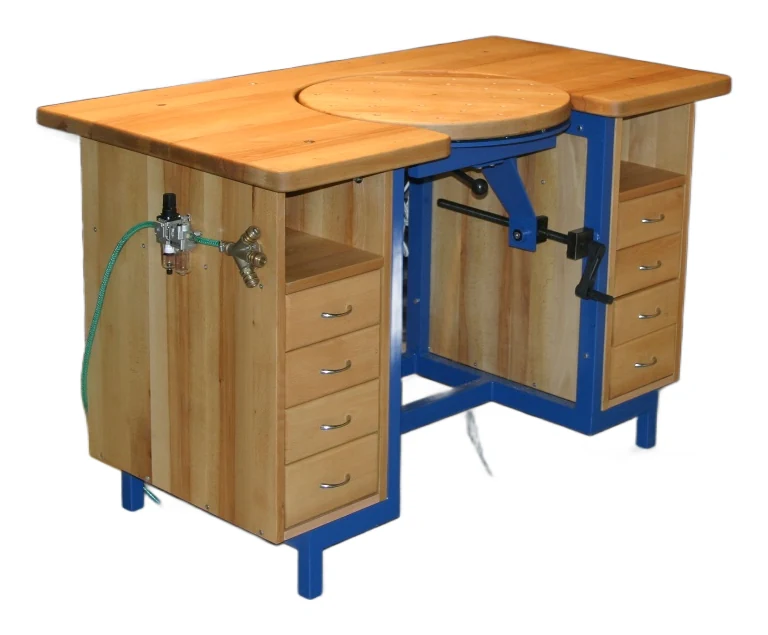

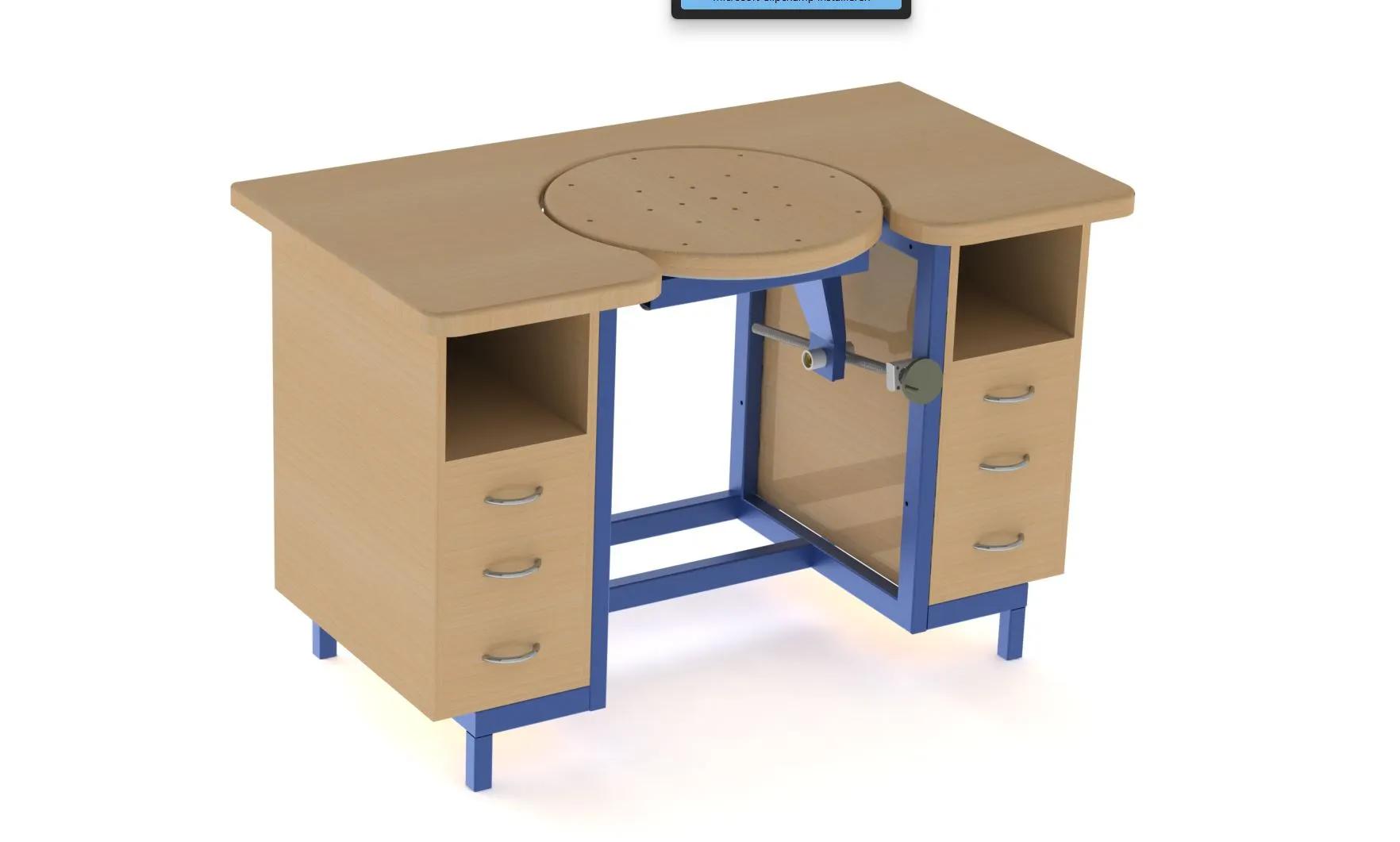

Werkbank mit Drehteller aus Buche, Handrad mit Spindel zum Neigen und zwei Schubladencontainern

Druckluft-Wartungseinheit

Eine Wartungseinheit mit Abscheider und Öler an der linken Seite, mit drei Schnellkupplungen für Druckluftwerkzeuge wie Rotationsschleifer oder Druckluftfeilen. Die Druckluft treibt nur Ihre Werkzeuge an, die Werkbank selbst braucht keine.

Beide Optionen geben Sie einfach bei der Anfrage an.

Technische Daten Werkbank mit neigbarem Drehteller

ParameterWert
TypLSC 025
Traglast400 kg in waagerechter Stellung (siehe Lastdiagramm)
Abmessungen (L × B × H)1.400 × 750 × 900 mm
Eigengewichtca. 111 kg
TischplatteBuche-Leimholz, 40 mm stark, mit dem Stahlrahmen verschraubt
DrehtellerØ 580 mm, Buche massiv, M10-Gewindebohrungen für Spannpratzen
Drehung360°, mit Bremse und Positioniersystem feststellbar
Neigungzu sich bis 60°, von sich weg ca. 15°, stufenlos per Kurbel und Trapezspindel
UnterbauStahlrahmen, lackiert, zwei Schubladencontainer mit je 3 Schubladen und offenem Fach
OptionenSteckdosenleiste (5 Steckdosen, Schalter, 5 m Kabel), Druckluft-Wartungseinheit mit 3 Schnellkupplungen
Antriebmanuell, ohne Strom
Lieferungmontiert, sofort einsatzbereit
KennzeichnungCE

Lastdiagramm: zulässige Last je nach Schwerpunkthöhe

Schwerpunkthöhe über dem DrehtellerZulässige Last
bis ca. 185 mm400 kg
ca. 200 mm300 kg
ca. 220 mm200 kg
ca. 250 mm100 kg

Je höher der Schwerpunkt des Werkstücks über dem Drehteller liegt, desto geringer ist die zulässige Last. Die Werte stammen aus dem Lastdiagramm der Betriebsanleitung. Wir beraten Sie gern zu Ihrem Werkstück.

Auf Anfrage prüfen wir auch andere Maße oder Traglasten. Sie erhalten dann ein individuelles Angebot.

Ausstattung und Einsatzbedingungen

  • Arbeitsfläche: Tischplatte und Drehteller aus Buchenholz, Tischplatte aus 40 mm Buche-Leimholz, bei starker Beschädigung austauschbar
  • Überstand: Die Tischplatte steht über, so lassen sich Leuchten, Lupen, ein Hängemotor für Biegewellen oder anderes Werkzeug befestigen
  • Spannen: Spannpratzen über die M10-Gewindebohrungen im Drehteller
  • Stauraum: zwei Schubladencontainer mit je 3 Schubladen mit Griffen und einem offenen Fach für Werkzeug und Poliermittel
  • Aufstellung: in Innenräumen auf ebenem Boden, bei schweren Werkstücken die Füße mit Stahlplatten unterlegen
  • Boden: Der Boden muss eben sein und das Eigengewicht der Werkbank plus die maximale Traglast tragen. Beide Werte stehen auf dem Typenschild.
  • Lieferung: montiert und sofort einsatzbereit

Kurzanleitung Werkbank mit neigbarem Drehteller

Die Kurzanleitung fasst Aufstellen, Bedienung und Wartung zusammen. Die vollständige Betriebsanleitung erhalten Sie mit der Lieferung.

Aufstellen und Bedienen

  1. Die leere Werkbank zu zweit an ihren Platz bringen und auf ebenem, tragfähigem Boden aufstellen. Bei schweren Werkstücken die Füße mit Stahlplatten unterlegen.
  2. Drehteller waagerecht stellen und feststellen.
  3. Werkstück mittig auf den Drehteller setzen und mit Spannpratzen und M10-Schrauben sichern.
  4. Neigung mit der Kurbel einstellen, stufenlos bis 60° zu sich hin oder etwa 15° von sich weg.
  5. Zum Drehen den Feststellhebel lösen, den Teller drehen und wieder feststellen.

Sicherheit

  • Schutzhandschuhe tragen.
  • Werkstücke nur bei waagerechtem und festgestelltem Drehteller spannen.
  • Den Drehteller nie bei gelöster Feststellung belasten oder bearbeiten.
  • Die zulässige Last laut Lastdiagramm beachten: Je höher der Schwerpunkt, desto geringer die Last.
  • Die Werkbank nur leer und zu zweit umsetzen.

Wartung und Prüfung

  • Die Werkbank ist nahezu wartungsfrei.
  • Regelmäßig prüfen, ob sich Drehteller und Neigung leicht bewegen lassen. Bei Bedarf die Mechanik zerlegen, reinigen und neu schmieren.
  • Alle 12 Monate eine Inspektion durchführen, unter anderem das Spiel der Drehteller-Lagerung (höchstens 3 mm).
  • Alle 4 Jahre eine Belastungsprüfung mit 440 kg Probelast bei 185 mm Schwerpunkthöhe durchführen.
  • Die Buchenplatte bei starker Beschädigung austauschen.
  • Entsorgung: Stahl als Metallschrott, Buchenholz ist recycelbar.
