Werkzeugwender
Kompakter Werkzeugwender 3 t
Kompakter Werkzeugwender für Spritzgussformen bis 3 t, angetrieben mit dem Akkuschrauber
Der kompakte Werkzeugwender dreht Spritzgussformen bis 3.000 kg sicher um 90°. Gewendet wird mit einem handelsüblichen Akkuschrauber, ohne Kranhilfe und ohne Stromanschluss am Gerät.
Der Kran legt die Form nur in den L-förmigen Korb. Danach dreht ein Bediener die Trommel mit dem Akkuschrauber in die neue Lage. Die selbsthemmende Trapezspindel hält die Form in jeder Stellung fest, sobald der Schalter losgelassen wird. Eine mechanische Ampelanzeige meldet, wann die Endlage erreicht ist.
- Traglast 3.000 kg, Korb 800 × 800 × 800 mm
- kompakt: 1.610 × 800 × 1.755 mm, mit Stapler oder Hubwagen umsetzbar
- kein Strom-, Hydraulik- oder Druckluftanschluss, nahezu wartungsfrei
- CE-gekennzeichnet, Angebot für Standardgeräte in 24 Stunden
Für schwerere Formen gibt es den mechanischen Werkzeugwender 5–7 t und den elektrischen Werkzeugwender 10 t.
Einsatzbereiche
Spritzgussformen bis 3 t für Wartung und Reparatur wenden
Formen im Werkzeug- und Formenbau umlegen
Wenden ohne Kranhilfe, der Kran bleibt frei
Einsatz ohne Stromanschluss, überall in der Halle
Wofür brauchen Sie einen kompakten Werkzeugwender?
Spritzgussformen müssen für Wartung, Reparatur, Reinigung und Einbau immer wieder gedreht werden: liegend zum Öffnen und Bearbeiten, stehend für die Spritzgießmaschine oder das Lager. Auch kleinere Formen bis 3 t werden dafür oft am Kran umgeschlagen. Die Last pendelt, kann plötzlich kippen und beschädigt dabei Kanten, Führungssäulen oder den Hallenboden. Für alle in der Nähe ist das gefährlich, und der Kran ist in dieser Zeit blockiert.
Im kompakten Werkzeugwender, auch mechanischer Formenwender oder Wendevorrichtung genannt, liegt die Form während der ganzen Drehung sicher im Korb. Der Kran wird nur zum Einlegen und Abnehmen gebraucht. Gewendet wird mit dem Akkuschrauber: ruhig, gleichmäßig und von einer Person. Das passt in den Werkzeug- und Formenbau, in Spritzgießereien, Druckgießereien und in die Instandhaltung, überall dort, wo regelmäßig kleinere und mittlere Formen gedreht werden.
Ihre Vorteile
Akkuschrauber, Kran oder Elektromotor: Welcher Werkzeugwender passt?
Alle sechs Lösungen wenden Formen sicher um 90°. Sie unterscheiden sich in Antrieb, Traglast und Bedienung:
| Kompakter Werkzeugwender 3 t diese Seite | Mechanischer Werkzeugwender | Werkzeugwender mit hydraulischer Dämpfung | Elektrischer Werkzeugwender | Schwerlast-Werkzeugwender bis 40 t (Flügelwender) | Werkzeugwender Tool Mover 5–20 t | |
|---|---|---|---|---|---|---|
| Prinzip | Akkuschrauber dreht die L-förmige Trommel über Trapezspindel und Kette | Kran hebt den Korb, Sicherungsriegel hält ihn | Kran hebt über den Kipppunkt, Hydraulik senkt die Form gedämpft ab | Hydraulikaggregat mit Elektromotor dreht den Korb per Taster | elektrohydraulische Wendeplatten, auf Anfrage im Boden versenkt | Elektromotor und Kette drehen die L-förmige Trommel per Taster |
| Traglast | bis 3 t | 5 und 7 t | 5 / 10 / 15 t | bis 10 t | bis 40 t | 5 bis 20 t in vier Größen |
| Kran zum Wenden | nein, nur zum Einlegen | ja | ja | nein, nur zum Einsetzen | nein, nur zum Einsetzen | nein, nur zum Auflegen |
| Energie | keine, Akkuschrauber | keine | kein Strom | 400 V | Stromanschluss | 400 V, ohne Hydraulik |
| Ideal für | kleinere Formen, Wenden ohne Kran und ohne Strom | Formen bis 7 t, einfachste Technik | schwere Formen, die ruckfrei und ohne Strom gewendet werden sollen | häufiges Wenden, Kran bleibt frei | sehr schwere Werkzeuge, Wenden ohne Kran | schwere und große Formen, ohne Fundament aufstellbar |
Wir beraten Sie gern, welche Lösung zu Ihren Formen und Ihrer Halle passt.

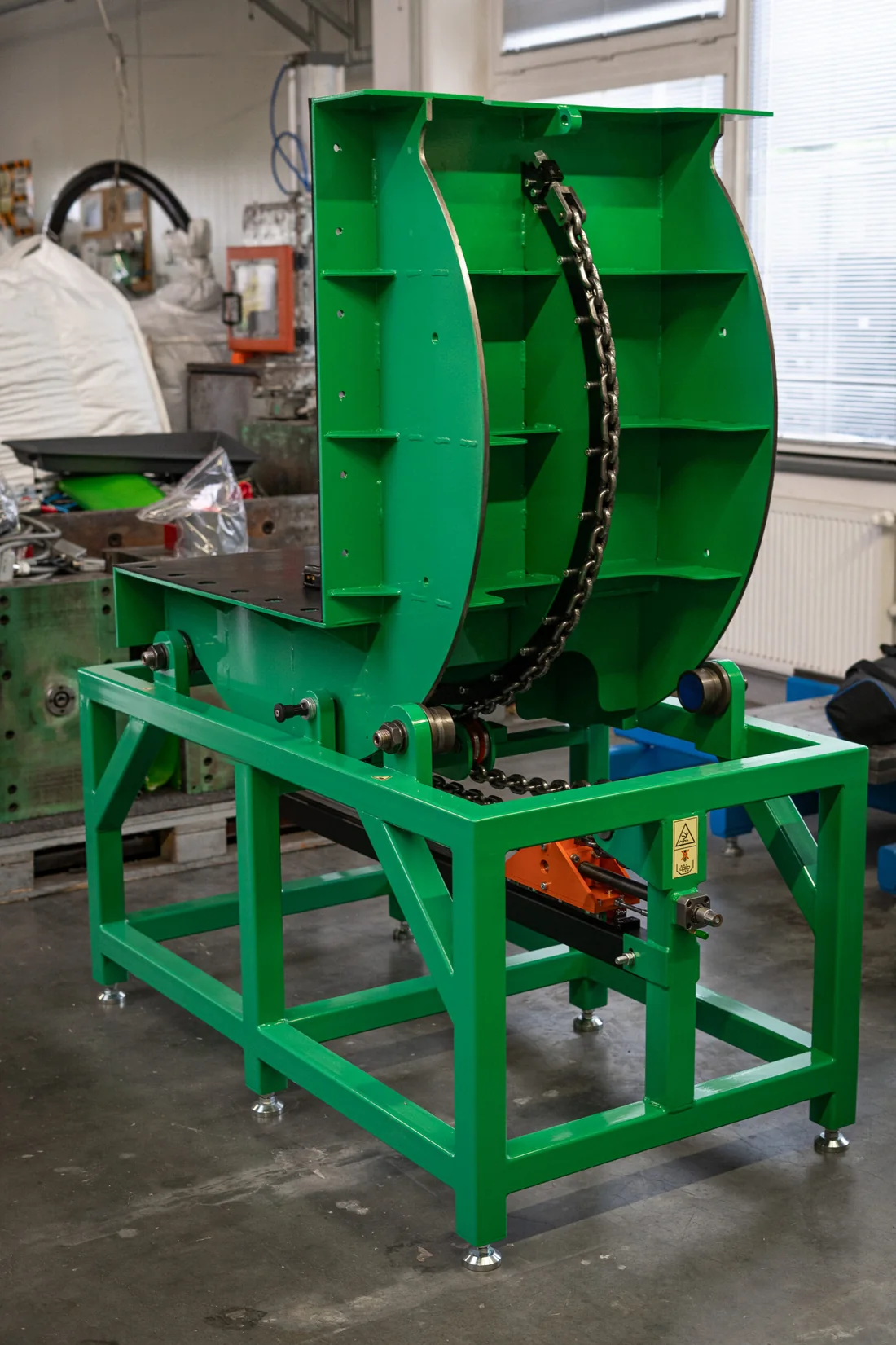

Das Modell KCA 3000
- KCA 3000: kompakter Werkzeugwender für Formen bis 3.000 kg, L-förmiger Korb 800 × 800 × 800 mm, Antrieb per Akkuschrauber.

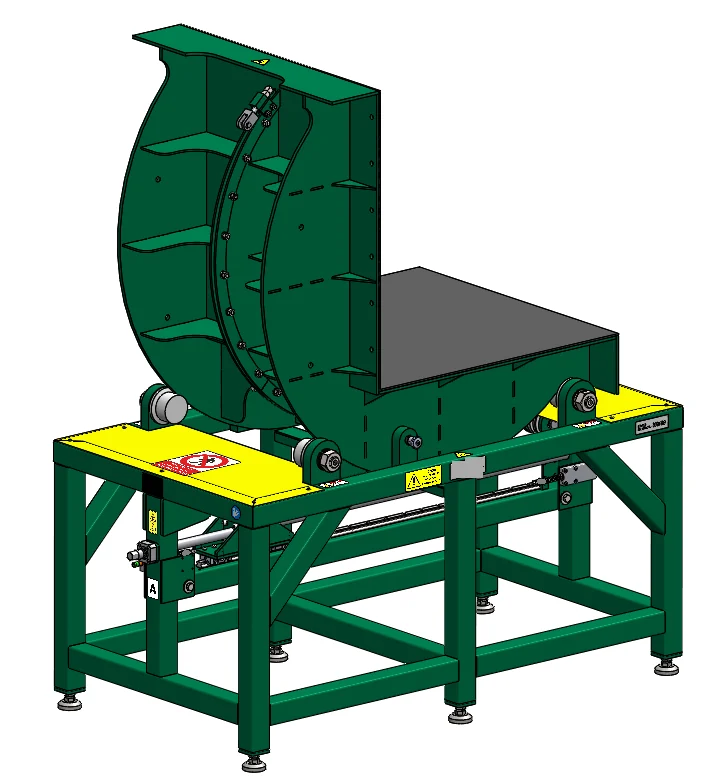

Der Wender ist eine verschweißte Stahlkonstruktion aus dickwandigen, geschlossenen Profilen. Er besteht aus drei Baugruppen: dem Rahmen mit höhenverstellbaren Stellfüßen, der Trommel mit dem Korb, die auf Laufrollen gelagert ist, und dem Getriebe aus Trapezspindel und Kette. Jeder Wender trägt ein Typenschild mit Traglast, Seriennummer und CE-Zeichen. Andere Korbmaße oder höhere Traglasten prüfen wir gern auf Anfrage und erstellen Ihnen ein individuelles Angebot.
Für Formen über 3 t: der mechanische Werkzeugwender 5–7 t wendet mit dem Hallenkran, der Werkzeugwender mit hydraulischer Dämpfung bis 15 t ruckfrei ohne Strom und der elektrische Werkzeugwender 10 t per Taster ohne Kranhilfe.

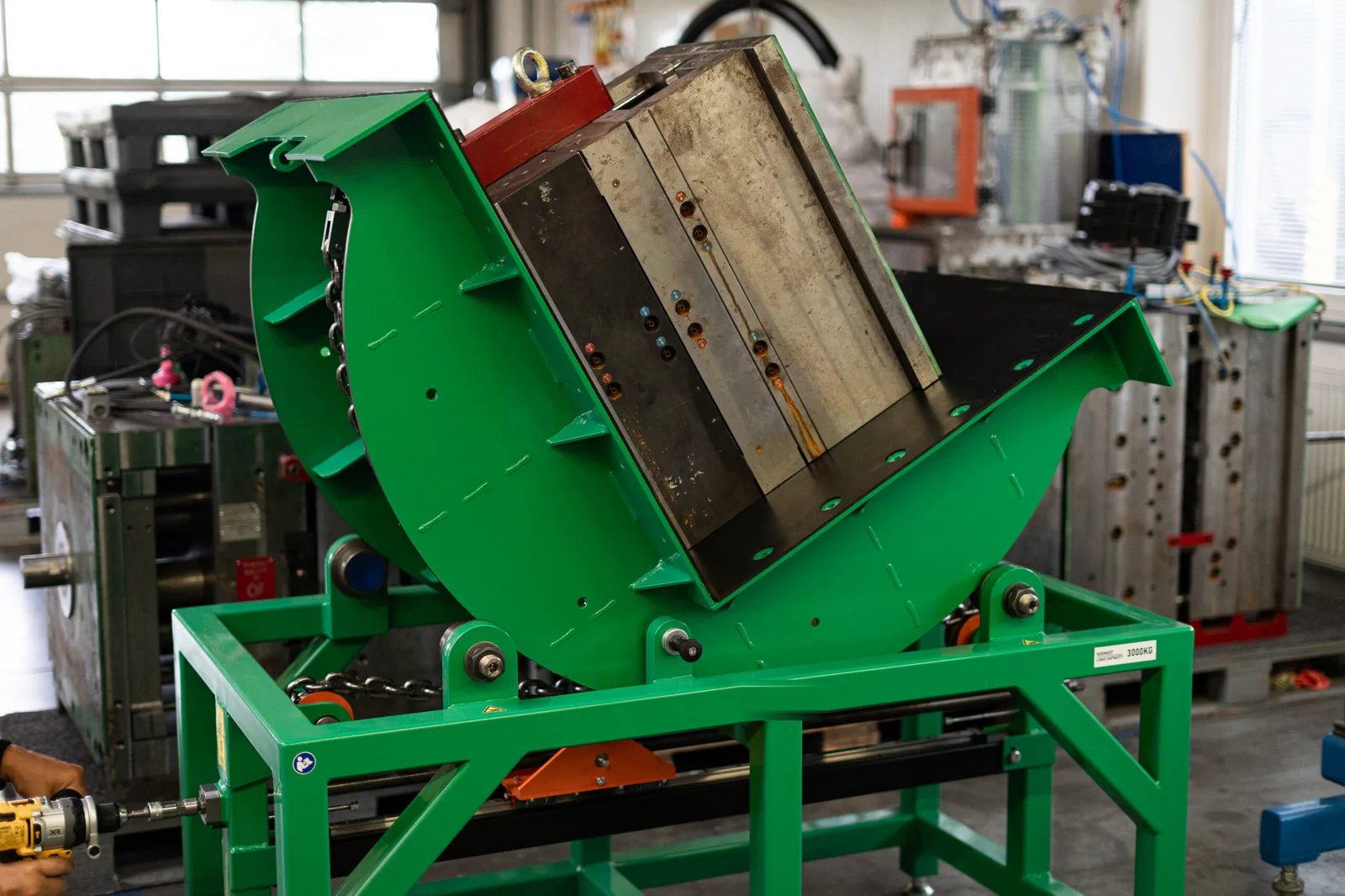

So funktioniert der kompakte Werkzeugwender
Die Form liegt in einem L-förmigen Korb, der Teil einer Trommel ist. Die Trommel rollt auf Laufrollen im Rahmen. Der Akkuschrauber dreht über einen Sechskantzapfen eine Trapezspindel. Auf ihr läuft ein Mutterngehäuse entlang einer Linearführung und zieht eine Kette, die um die Trommel geführt ist. So wird die schnelle Drehung des Akkuschraubers in eine langsame, kraftvolle Drehung der Trommel um 90° übersetzt.

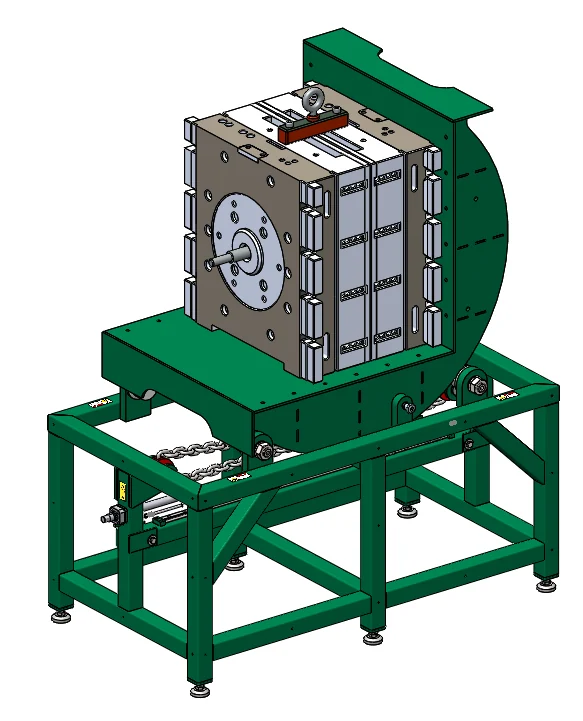

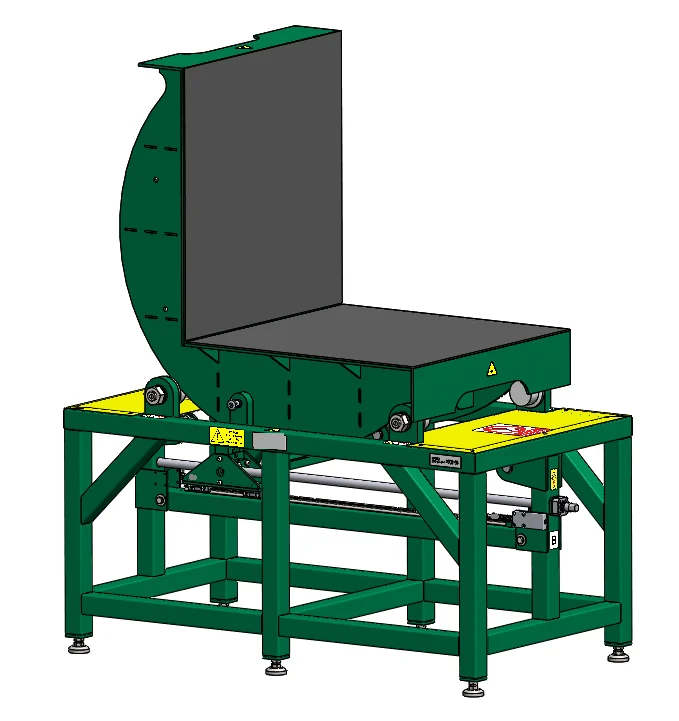

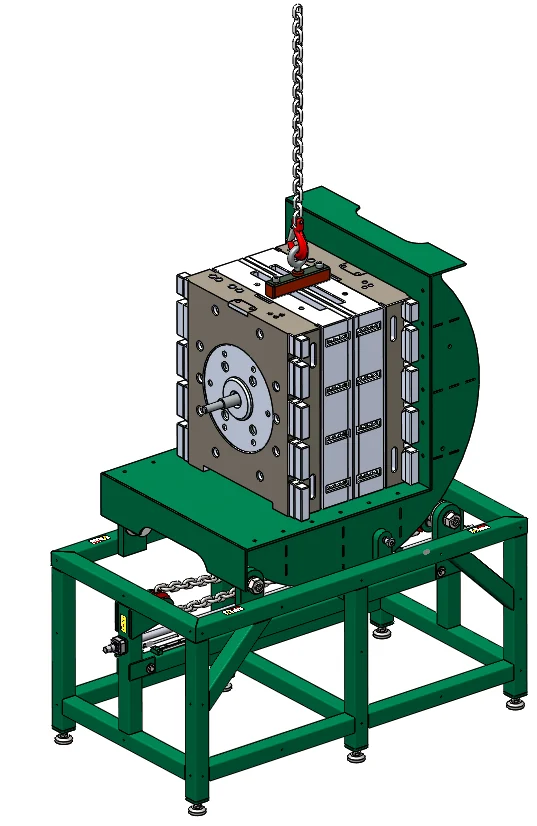

- Die Trommel steht in einer Endlage. Form mit dem Kran in die Ecke des Korbes legen und das Anschlagmittel abnehmen.

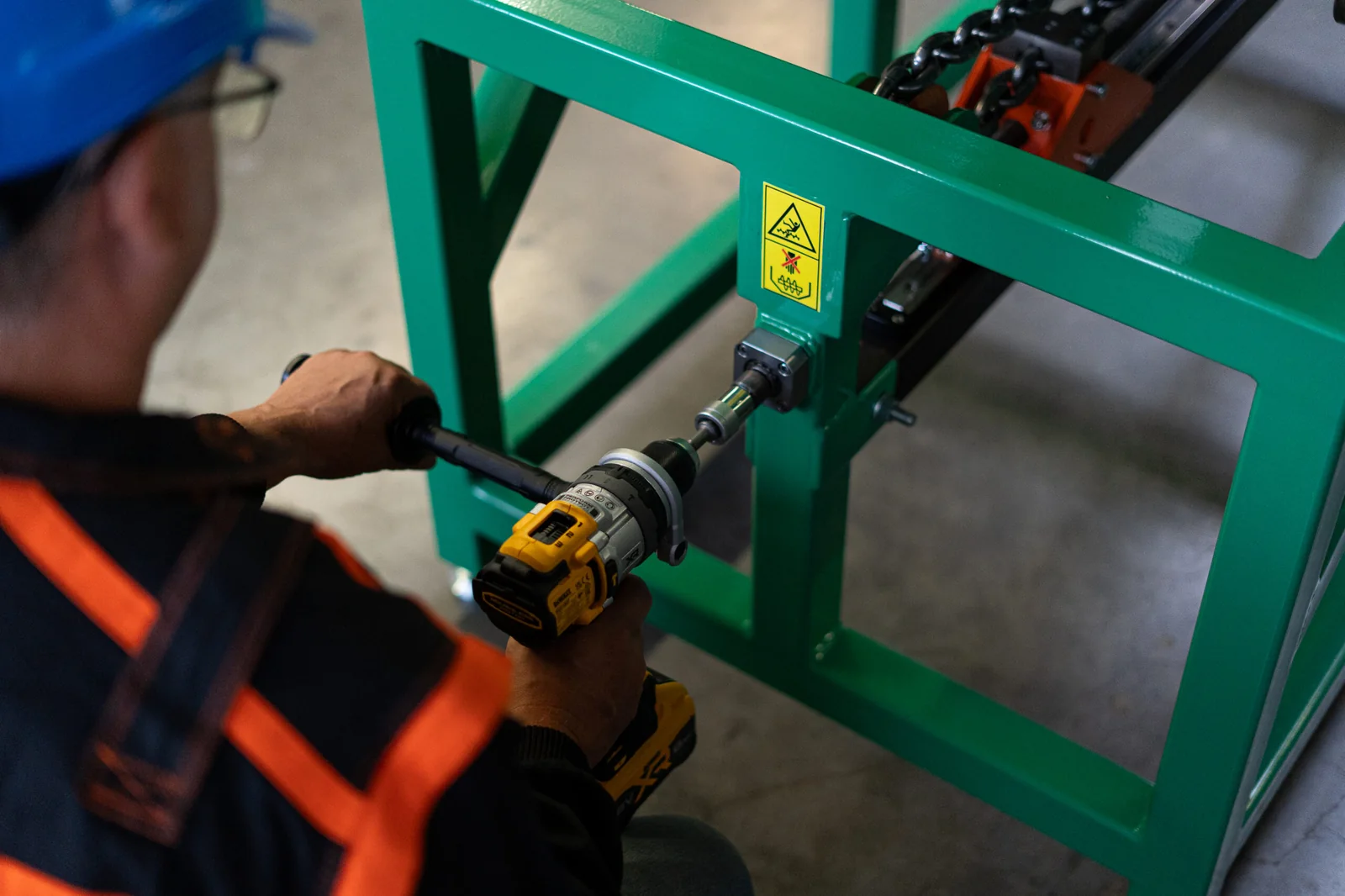

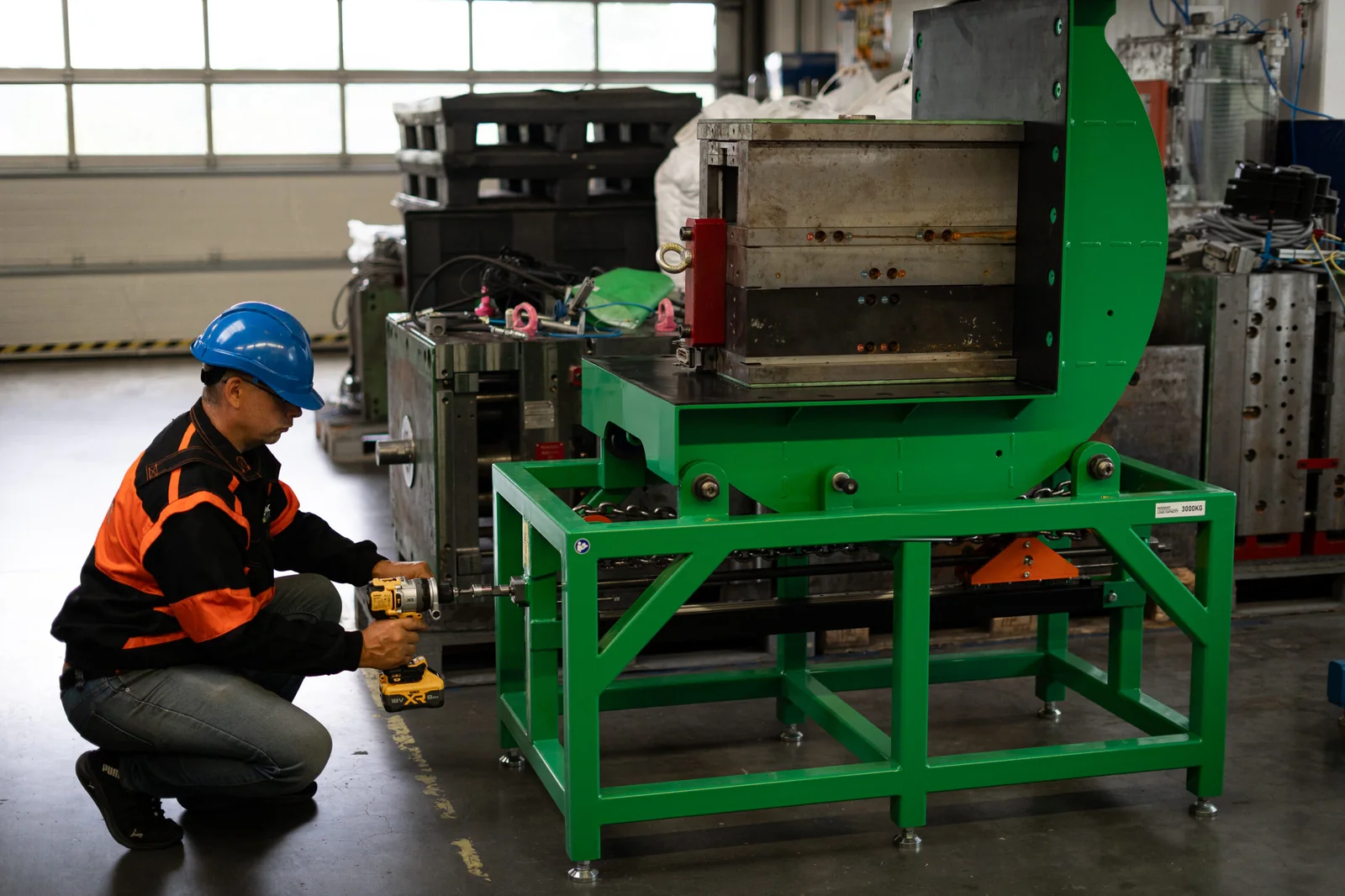

- Akkuschrauber am Sechskantzapfen ansetzen, Drehrichtung prüfen und mit beiden Händen gleichmäßig drehen.

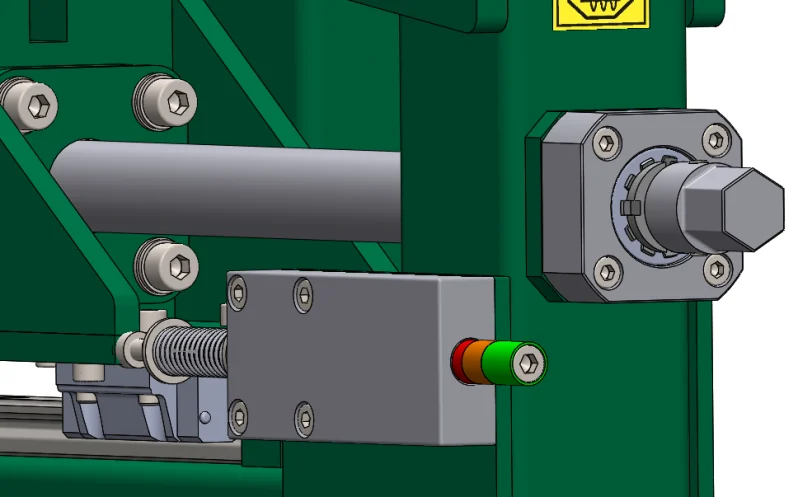

- Die Ampelanzeige meldet das Ende: Grün heißt langsamer drehen, Orange heißt Abschalten vorbereiten, Rot heißt sofort stoppen.

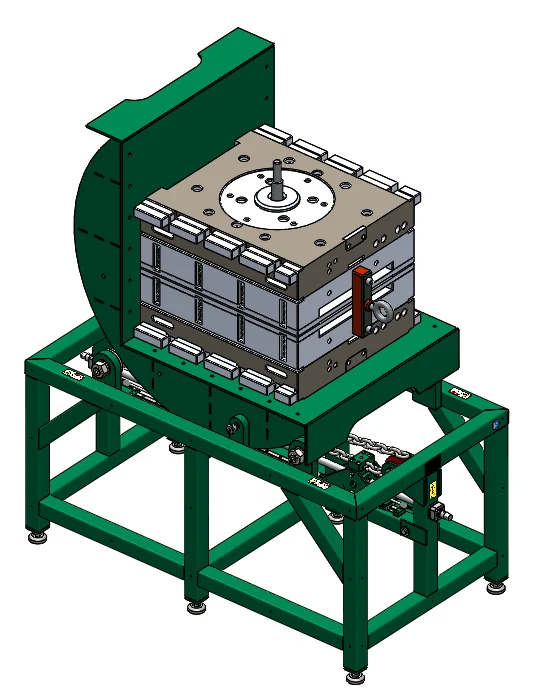

- Die Form liegt um 90° gewendet im Korb und wird mit dem Kran abgenommen.
In umgekehrter Richtung funktioniert es genauso. Lassen Sie den Schalter los, bleibt die Trommel durch die Selbsthemmung der Spindel genau in ihrer Stellung stehen. Das ist zugleich der Not-Halt.

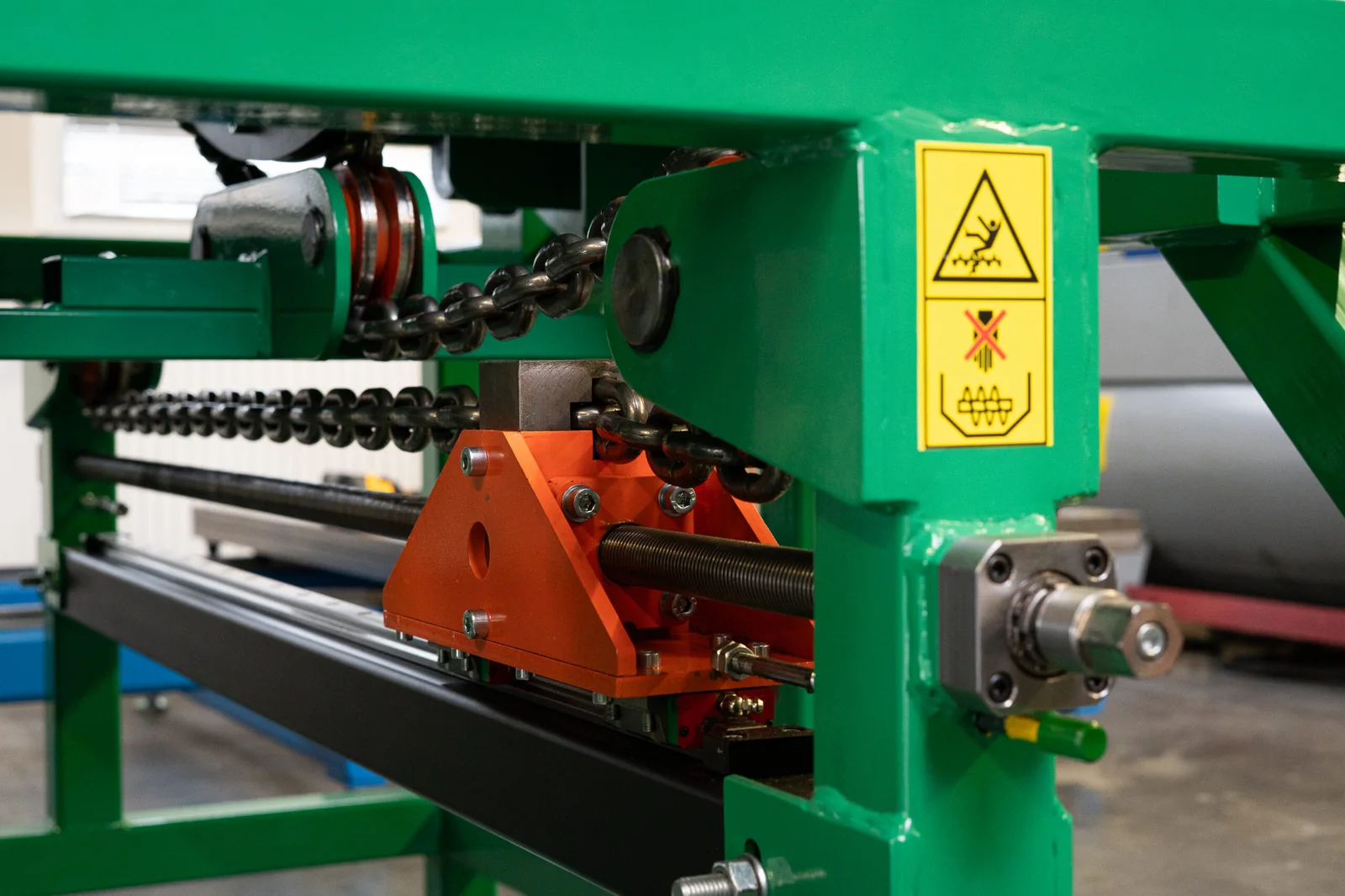

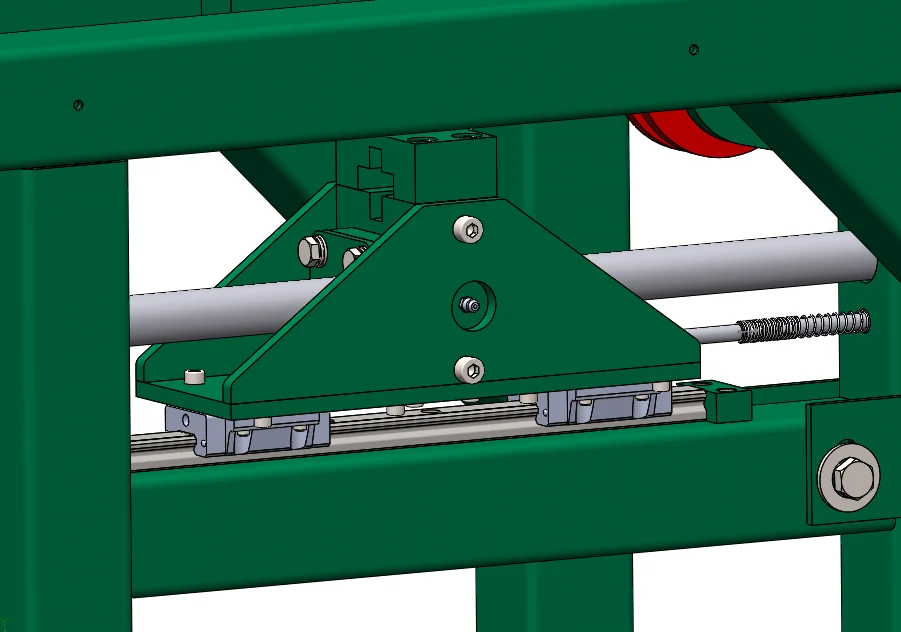

Antrieb im Detail

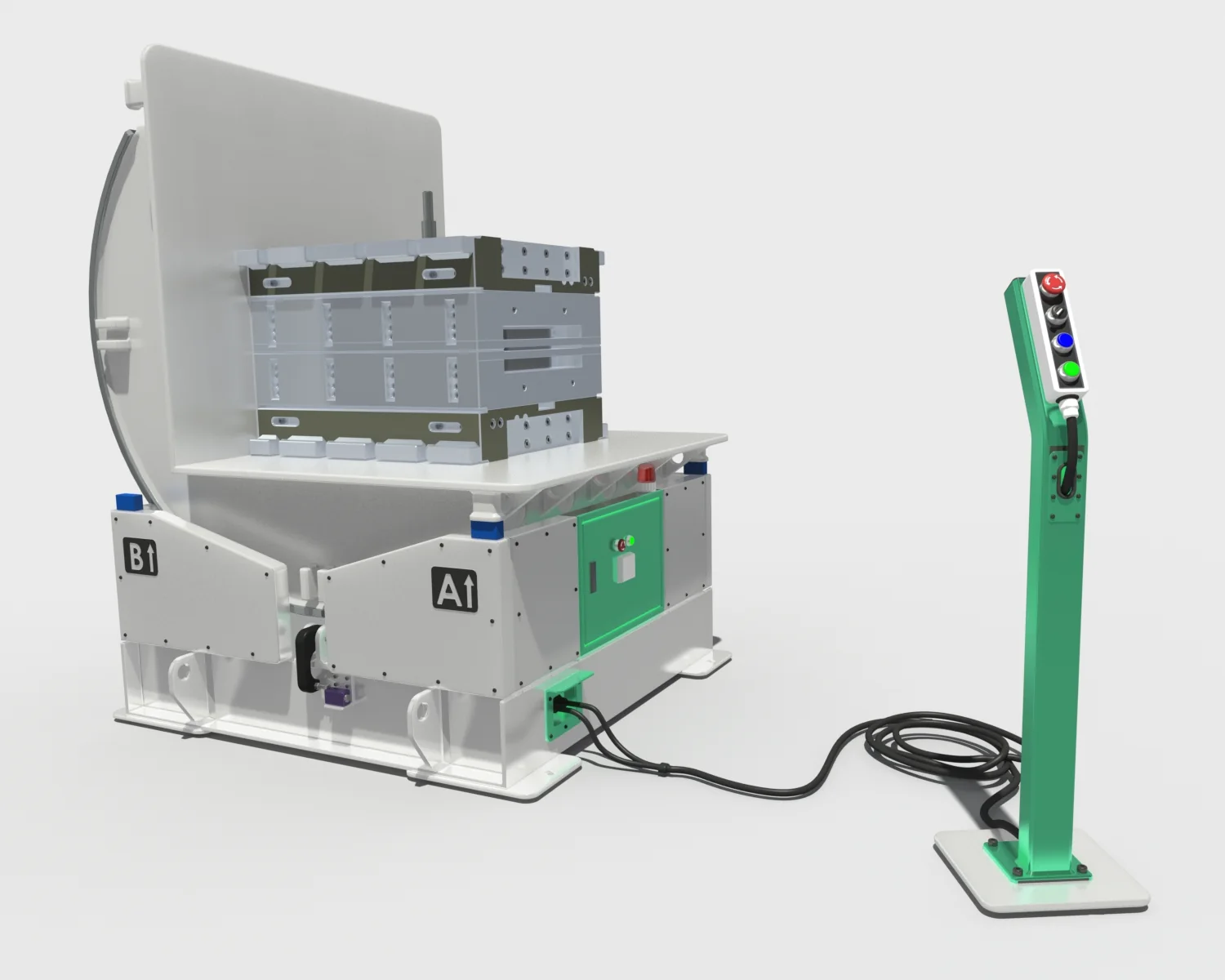

Sie möchten per Taster wenden, ganz ohne Akkuschrauber? Dann passt der elektrische Werkzeugwender 10 t. Für Formen bis 7 t, die mit dem Hallenkran gewendet werden sollen, gibt es den mechanischen Werkzeugwender 5–7 t.
Video: Der kompakte Werkzeugwender in Aktion
Sehen Sie, wie die Spritzgussform mit dem Kran in den Korb gelegt und mit dem Akkuschrauber um 90° gewendet wird. Die Ampelanzeige meldet die Endlage, die selbsthemmende Spindel hält jede Stellung.
Kompakter Werkzeugwender KCA 3000 für Formen bis 3 t
Zubehör und Optionen im Überblick
Option: Akkuschrauber-Set für den Antrieb
Der Wender hat keinen eigenen Motor. Angetrieben wird er mit einem handelsüblichen Akkuschrauber. Er gehört nicht zum Standardlieferumfang, damit Sie ein vorhandenes Gerät nutzen können. Auf Wunsch liefern wir das passende Set mit:
- Akkuschrauber mit Seitenhandgriff
- Akku und Ladegerät
- Steckschlüssel und Adapter für ½-Zoll-Sechskant
Ein eigener Akkuschrauber muss diese Anforderungen erfüllen: mindestens 150 Nm Drehmoment, stufenlos regelbare Drehzahl von 0 bis 500 U/min, Seitenhandgriff gegen das Gegenmoment und Betrieb ohne Schlag- oder Hammerfunktion. Schlagschrauber dürfen nicht verwendet werden, sie beschädigen Spindel und Mutter. Für schwere Formen empfehlen wir ein kräftiges Gerät, das dreht gleichmäßiger und schont den Akku.

Farbe nach Wahl: Ihr Werkzeugwender in Ihrer RAL-Farbe
Nennen Sie uns einfach die RAL-Nummer Ihrer Wunschfarbe, zum Beispiel Ihre Hausfarbe, die Farbe Ihrer Hallenausstattung oder Ihre Sicherheitsfarben. Wir lackieren Ihren Werkzeugwender genau in diesem Farbton.

Beispiel: kompakter Werkzeugwender in Grün. Genauso gut lackieren wir ihn in Ihrer Hausfarbe, in Grau, Blau oder in auffälligen Sicherheitsfarben wie Gelb oder Orange.
Eine Auswahl beliebter Farben:
Perlweiß
Schwefelgelb
Zinkgelb
Rapsgelb
Verkehrsgelb
Reinorange
Hellrotorange
Verkehrsorange
Feuerrot
Signalrot
Rubinrot
Oxidrot
Rotlila
Bordeauxviolett
Verkehrspurpur
Perlbrombeer
Signalblau
Enzianblau
Himmelblau
Türkisblau
Moosgrün
Maigrün
Gelbgrün
Weißgrün
Verkehrsgrün
Silbergrau
Kieselgrau
Achatgrau
Telegrau 1
Kupferbraun
Graubraun
Beigebraun
Terrabraun
Cremeweiß
Grauweiß
Signalweiß
Tiefschwarz
Weißaluminium
Graualuminium
Reinweiß
Die Farbdarstellung am Bildschirm weicht vom echten Farbton ab. Verbindlich ist die RAL-Nummer.
Weitere Optionen und passendes Zubehör
- Akkuschrauber-Set: Akkuschrauber, Akku, Ladegerät, Steckschlüssel und Adapter passend zum Wender.
- Farbe nach Wahl: Lackierung in jeder RAL-Farbe nach Ihrer Vorgabe.
- Sondermaße: Andere Korbmaße oder höhere Traglasten prüfen wir auf Anfrage, solange die Gesamtkonstruktion es zulässt.
- Werkzeugöffner öffnen die gewendete Form rein mechanisch, ohne Strom und Druckluft.
- Montagetisch für Spritzgussformen bis 3 t, zum Öffnen, Drehen und Bearbeiten der Formhälften.
- Schwerlast-Werkbank für das Bearbeiten schwerer Formen in Arbeitshöhe.
- Schwerlast-Stützböcke stützen schwere Formen und Werkzeuge bis 15 t in vier Arbeitshöhen von 700 bis 1.000 mm.
Sie brauchen eine Sonderausführung? Wir prüfen die Umsetzung und erstellen Ihnen ein individuelles Angebot.



Gut zu wissen: So wenden Sie Ihre Form sicher
- Höchstens 3.000 kg. Der Korb misst 800 × 800 × 800 mm, größere Formen dürfen über die Korbkante hinausragen, wenn sie sicher an beiden Korbflächen anliegen. Im Zweifel prüfen wir Ihre Form gern.
- Die Form liegt mit ebenen, durchgehenden Flächen an beiden Korbflächen an, am besten in der Ecke des Korbes. Vorstehende Teile wie Kupplungen oder Zylinder mit Unterlegklötzen ausgleichen, die Form liegt nie auf ihnen auf.
- Ist die Form schmaler als die Hälfte ihrer Höhe, wird sie vor dem Wenden mit Gurten gesichert.
- Der Schwerpunkt der Form liegt möglichst nah an der Drehachse. Liegt er weit außerhalb, bringen Distanzstücke die Form näher an die Achse.
- Keine Lasten wenden, die nach dem Wenden wackeln, rollen oder umfallen könnten.
- Formen nur in den Endlagen der Trommel einlegen und abnehmen.
- In der Endlage nicht weiterdrehen. Das überlastet Spindel, Mutter, Lager und Kettenbolzen.
- Der Boden muss eben sein und das Eigengewicht des Geräts plus die maximale Traglast tragen, für die es ausgelegt ist. Beide Werte stehen auf dem Typenschild.
- Während des Wendens greift oder tritt niemand in den Bereich der beweglichen Teile.
Form richtig einlegen
Technische Daten kompakter Werkzeugwender
Parameter | Wert |
|---|---|
Modell | KCA 3000 |

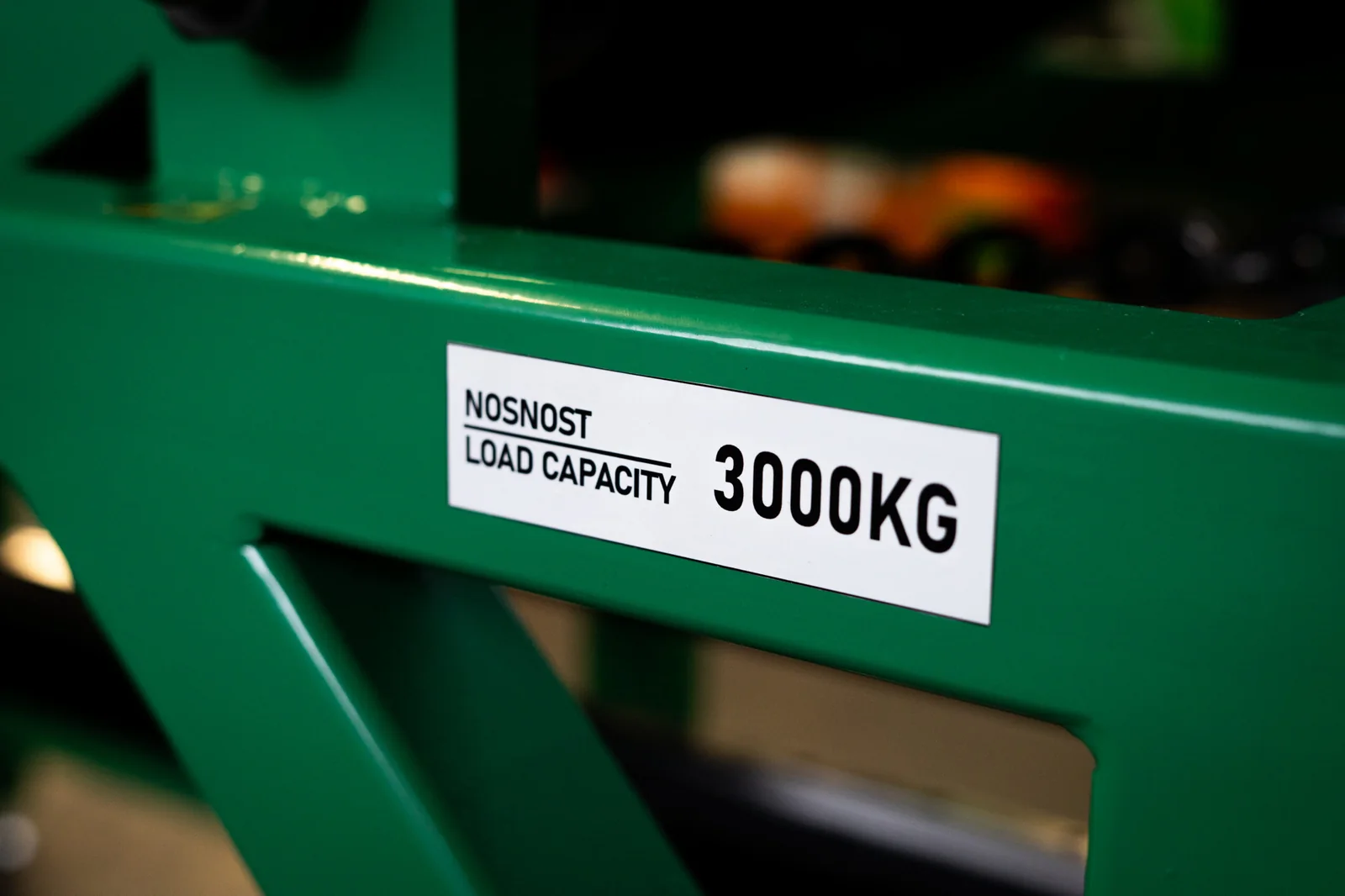

Traglast | 3.000 kg |
Wendewinkel | 90° |
Abmessungen (L × B × H) | 1.610 × 800 × 1.755 mm |
Korbgröße (L × B × H) | 800 × 800 × 800 mm |
Eigengewicht | 410 kg |
Antrieb | Handelsüblicher Akkuschrauber mit mindestens 150 Nm, stufenloser Drehzahl 0–500 U/min und Seitenhandgriff, ohne Schlagfunktion. Nicht im Standardlieferumfang, als Set optional erhältlich |
Kraftübertragung | Sechskantzapfen, selbsthemmende Trapezspindel, Mutterngehäuse auf Linearführung, Kette |
Lagerung der Trommel | Laufrollen im Rahmen |
Halt in jeder Stellung | ja, durch die Selbsthemmung der Trapezspindel |
Endlagenanzeige | mechanische Ampelanzeige grün / orange / rot |
Not-Halt | Schalter des Akkuschraubers loslassen |
Transportsicherung | federbelastete Arretierbolzen an beiden Seiten |
Stellfüße | höhenverstellbar zum Ausrichten, höchstens 50 mm herausdrehen |
Bauweise | verschweißte Stahlkonstruktion aus dickwandigen, geschlossenen Profilen |
Schmierfett | nach ISO 6743 CDHA-3 bzw. DIN 51502 KP2N-30 |
Einsatzbedingungen | Innenräume, 10 bis 40 °C, höchstens 75 % relative Luftfeuchte, keine direkte Sonne |
Farbe | nach Wahl (RAL) |
Normen | Maschinenrichtlinie 2006/42/EG, EN ISO 12100, CE-Kennzeichnung |
Gewährleistung | 12 Monate |
Dann passt der mechanische Werkzeugwender 5–7 t zum Wenden mit dem Hallenkran, der Werkzeugwender mit hydraulischer Dämpfung bis 15 t oder der elektrische Werkzeugwender 10 t, der wie dieser Wender ohne Kranhilfe wendet.
Lieferumfang: Werkzeugwender KCA 3000 mit Bedienungsanleitung. Optional: Akkuschrauber, Akku, Ladegerät, Steckschlüssel und Adapter für ½-Zoll-Sechskant. Andere Korbmaße oder höhere Traglasten prüfen wir auf Anfrage und erstellen Ihnen ein individuelles Angebot.

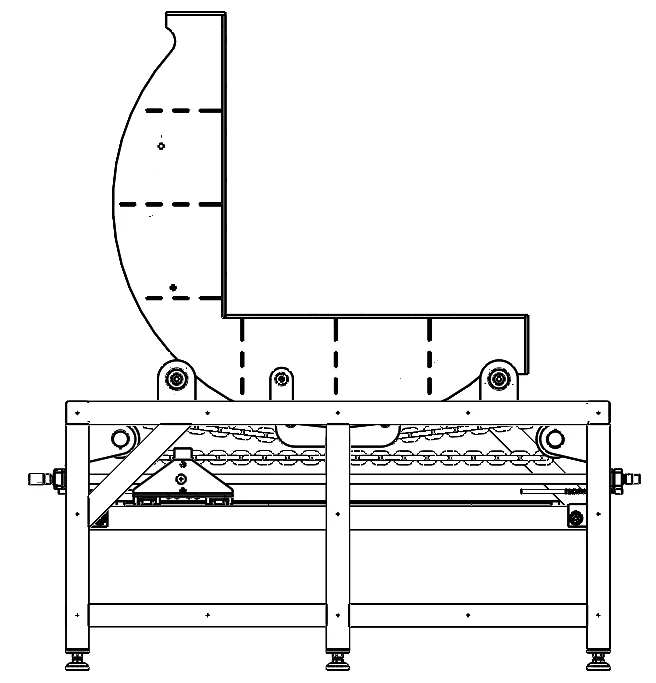

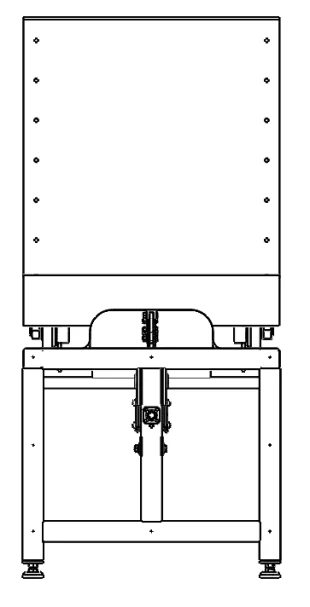

Technische Zeichnungen
Technische Zeichnungen senden wir Ihnen gern auf Anfrage: info@toolytech.de
Anforderungen an den Akkuschrauber
- mindestens 150 Nm Drehmoment, für schwere Formen lieber ein kräftigeres Gerät
- stufenlos regelbare Drehzahl
- Seitenhandgriff, um das Gegenmoment sicher abzufangen
- Betrieb ohne Schlag- oder Hammerfunktion. Schlagschrauber sind nicht zulässig, sie beschädigen Spindel und Mutter.
Beim Wenden halten Sie den Akkuschrauber mit beiden Händen am Griff und am Seitenhandgriff. Anfahren und Abbremsen gleichmäßig, ohne Ruck. Bei ungewohnten Geräuschen, Schlägen oder plötzlich steigendem Drehmoment sofort stoppen. Den Akkuschrauber nicht in staubiger oder feuchter Umgebung einsetzen und den Akku geladen halten.
Aufstellung, Transport und Inbetriebnahme
- Aufstellung in Innenräumen ohne Wassereintritt, bei 10 bis 40 °C, höchstens 75 % relativer Luftfeuchte und ohne direkte Sonne.
- Unter einem Kran mit ausreichender Tragfähigkeit und Hubhöhe, damit die Form eingelegt und abgenommen werden kann. Rund um den Wender bleibt so viel Platz, dass Trommel und Form beim Drehen nirgends anstoßen.
- Der Boden muss eben sein und das Eigengewicht des Geräts plus die maximale Traglast tragen, für die es ausgelegt ist. Beide Werte stehen auf dem Typenschild.
- Ein Fundament oder eine Grube ist nicht nötig. Der Wender wird mit den Stellfüßen und einer Wasserwaage ausgerichtet, jeder Fuß wird höchstens 50 mm herausgedreht.
- Transport mit Gabelstapler oder Hubwagen ausreichender Tragfähigkeit: Trommel auf 45° drehen und mit den Arretierbolzen sichern, die Gabeln unter die gesamte Rahmenunterseite führen und langsam absetzen.
- Vor dem ersten Einsatz die Arretierbolzen an beiden Seiten lösen und einen Probelauf ohne Last machen. Danach die Ausrichtung noch einmal prüfen.
- Lagerung trocken und bei gleichmäßiger Temperatur.
Video: Der kompakte Werkzeugwender in Aktion
Sehen Sie, wie die Spritzgussform mit dem Kran in den Korb gelegt und mit dem Akkuschrauber um 90° gewendet wird. Die Ampelanzeige meldet die Endlage, die selbsthemmende Spindel hält jede Stellung.
Kompakter Werkzeugwender KCA 3000 für Formen bis 3 t
Kurzanleitung kompakter Werkzeugwender
Die Kurzanleitung fasst die wichtigsten Schritte zusammen. Die vollständige Bedienungsanleitung erhalten Sie mit der Lieferung. Bedienen darf den Wender nur unterwiesenes Personal.
Vor jedem Einsatz
- Rund um den Wender ist genug Platz, unter dem Rahmen und auf dem Wender liegt nichts.
- Alle Stellfüße liegen auf dem Boden auf, der Wender steht gerade.
- Die Arretierbolzen der Trommel sind an beiden Seiten gelöst.
- Sichtprüfung: keine Schäden, Verformungen oder fehlenden Warnschilder.
- Schutzhandschuhe, Helm und Sicherheitsschuhe tragen. Den Arbeitsbereich für Unbefugte sperren.
Form wenden

Die Trommel steht in einer Endlage. Form mit dem Kran in die Ecke des Korbes legen, sodass sie mit ebenen Flächen an beiden Korbseiten anliegt. Anschlagmittel abnehmen.

Ist die Form schmaler als die Hälfte ihrer Höhe, mit Gurten sichern. Liegt die Form auf vorstehenden Teilen auf, Unterlegklötze verwenden. Niemand hält sich im Drehbereich auf.

Akkuschrauber am Sechskantzapfen ansetzen, mit beiden Händen halten und gleichmäßig anfahren. Drehrichtung: Liegt die Auflagefläche der Trommel waagerecht zu der Seite, an der Sie drehen, im Uhrzeigersinn. In allen anderen Fällen gegen den Uhrzeigersinn.

Grün: langsamer drehen. Orange: Abschalten vorbereiten. Rot: sofort stoppen. Die Anzeige sitzt auf der Seite, auf der die Auflagefläche senkrecht hochkommt. Liegt die Trommel an den Anschlägen an, nicht weiterdrehen.

Die Form liegt um 90° gewendet im Korb und wird mit dem Kran abgenommen. Für den Rückweg in umgekehrter Richtung drehen.
Form richtig einlegen
Wartung, Pflege und Störungen
Wartung nur mit der Trommel in der unteren Stellung und ohne Last. Während der Wartung den Wender gegen Benutzung sichern und ein Schild „Wartung“ gut sichtbar anbringen.
| Was | Wie | Wann |
|---|---|---|
| ganzer Wender | Sichtprüfung auf Schäden, Verformung, Lack und Korrosion | täglich |
| Arretierbolzen | auf leichten Lauf prüfen, der Bolzen muss in die Bohrung passen | täglich |
| Laufrollen der Trommel | auf Hängen, unruhigen Lauf und Spiel prüfen, reinigen und schmieren | wöchentlich |
| Ausrichtung | mit der Wasserwaage prüfen, alle Stellfüße liegen auf, Kontermuttern fest | monatlich |
| Schraubverbindungen | prüfen und nachziehen | monatlich |
| Warnschilder | vollständig und lesbar, sonst ersetzen | monatlich |
Schmierung: Laufflächen und Laufrollen der Trommel, Lager der Trapezspindel, Trapezmutter und Wagen der Linearführung (Schmiernippel) mit Fett nach ISO 6743 CDHA-3 bzw. DIN 51502 KP2N-30 schmieren. Den Akkuschrauber nach seiner eigenen Anleitung pflegen.
| Störung | Mögliche Ursache | Abhilfe |
|---|---|---|
| Korb läuft ungleichmäßig | Schmutz auf den Laufflächen, zu wenig Fett | reinigen und schmieren |
| Korb läuft ungleichmäßig | Verformung | prüfen und reparieren lassen |
| Mutter läuft unruhig auf der Spindel | Schmutz oder zu wenig Schmierung | Spindel reinigen und schmieren |
| Hohes Drehmoment beim Wenden | Form zu schwer oder Schwerpunkt weit von der Drehachse | Gewicht prüfen, Form mit Distanzstücken näher an die Achse bringen |
| Hohes Drehmoment beim Wenden | Mutter oder Spindel durch Überlast festgefressen | Spindel und Mutter tauschen, Formdaten prüfen |
| Rahmen verformt | Überlast oder Anstoß | reparieren oder Teile tauschen |
Nur Originalersatzteile verwenden. Änderungen am Gerät bitte nur nach Rücksprache mit uns. Für den Wender wird eine verantwortliche Person benannt, die ein Betriebsbuch führt: Wer darf bedienen, wann wurde gewartet, welche Störungen gab es. Eine Ersatzausgabe der Bedienungsanleitung erhalten Sie jederzeit auf Anfrage.
Video: Der kompakte Werkzeugwender in Aktion
Sehen Sie, wie die Spritzgussform mit dem Kran in den Korb gelegt und mit dem Akkuschrauber um 90° gewendet wird. Die Ampelanzeige meldet die Endlage, die selbsthemmende Spindel hält jede Stellung.
Kompakter Werkzeugwender KCA 3000 für Formen bis 3 t
Passt dazu
Handlingsysteme
Werkzeugwender Tool Mover 5–20 t
Handlingsysteme
Elektrischer Werkzeugwender 10 t
Handlingsysteme

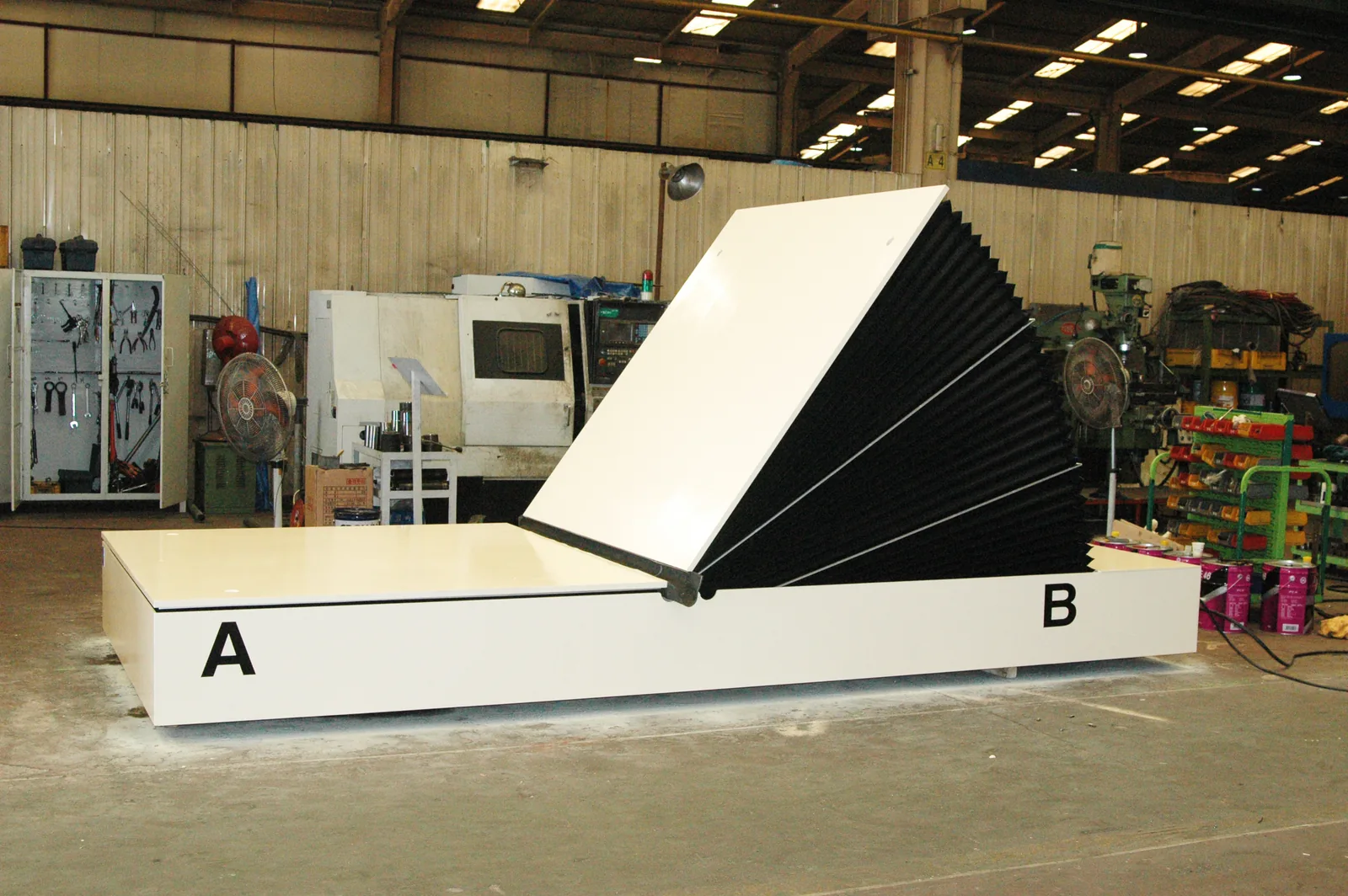

Schwerlast-Werkzeugwender bis 40 t
Sie haben Fragen zu unseren Produkten?
Hinterlassen Sie Ihre Kontaktdaten und schreiben Sie uns kurz, wir melden uns schnellstmöglich.
Was ist ein kompakter Werkzeugwender?
Ein kompakter Werkzeugwender dreht Spritzgussformen und andere schwere Werkzeuge sicher um 90 Grad. Unser Modell KCA 3000 nimmt Formen bis 3.000 kg in einem L-förmigen Korb auf und wird mit einem handelsüblichen Akkuschrauber angetrieben. Der Kran legt die Form nur ein, gewendet wird ohne Kranhilfe und ohne Stromanschluss.
Ist der kompakte Werkzeugwender ein mechanischer Formenwender?
Ja. Der KCA 3000 ist ein mechanischer Formenwender ohne eigenen Motor, ohne Hydraulik und ohne Druckluft. Die Kraft kommt vom Akkuschrauber und wird über eine Trapezspindel und eine Kette auf die Trommel übertragen. Je nach Branche heißt so ein Gerät auch Werkzeugwender, Wendevorrichtung, Formwender, Kippvorrichtung oder Mold Flipper.
Wie viel Gewicht kann der Werkzeugwender wenden?
Der KCA 3000 wendet Formen bis 3.000 kg um 90 Grad. Für schwerere Formen gibt es den mechanischen Werkzeugwender 5 bis 7 t, den Werkzeugwender mit hydraulischer Dämpfung bis 15 t, den elektrischen Werkzeugwender 10 t sowie den Tool Mover 5 bis 20 t und den Schwerlast-Werkzeugwender bis 40 t.
Kann ich Formen ohne Kran wenden?
Zum Wenden selbst brauchen Sie keinen Kran. Der Kran legt die Form nur in den Korb und nimmt sie nach dem Wenden wieder ab. Gedreht wird mit dem Akkuschrauber. So ist der Kran während des Wendens frei für andere Aufgaben.
Braucht der Werkzeugwender Strom, Hydraulik oder Druckluft?
Nein. Der Wender hat keinen Stromanschluss, keine Hydraulik und keine Druckluft. Er arbeitet überall in der Halle, wo er steht, auch dort, wo keine Steckdose in der Nähe ist.
Welcher Akkuschrauber ist geeignet?
Ein handelsüblicher Akkuschrauber mit mindestens 150 Nm Drehmoment, stufenlos regelbarer Drehzahl von 0 bis 500 U/min und Seitenhandgriff, betrieben ohne Schlag- oder Hammerfunktion. Für schwere Formen empfehlen wir ein kräftiges Gerät, das dreht gleichmäßiger und schont den Akku.
Darf ich einen Schlagschrauber verwenden?
Nein. Schlagschrauber und Bohrhämmer im Schlagbetrieb sind nicht zulässig. Die Schläge beschädigen Trapezspindel und Mutter und können zu Verletzungen führen.
Ist ein Akkuschrauber im Lieferumfang?
Standardmäßig nicht, damit Sie ein vorhandenes Gerät nutzen können. Auf Wunsch liefern wir ein passendes Set mit Akkuschrauber, Akku, Ladegerät, Steckschlüssel und Adapter für ½-Zoll-Sechskant.
Wie funktioniert der Antrieb?
Der Akkuschrauber dreht über einen Sechskantzapfen eine Trapezspindel. Auf ihr läuft ein Mutterngehäuse entlang einer Linearführung und zieht eine Kette, die um die Trommel geführt ist. Die Trommel rollt auf Laufrollen im Rahmen und dreht sich mit der Form um 90 Grad.
Was passiert, wenn ich den Akkuschrauber loslasse?
Die Trommel bleibt sofort genau in ihrer Stellung stehen. Die Trapezspindel ist selbsthemmend, die Form kann also nicht von allein weiterkippen oder zurückfallen. Das Loslassen des Schalters ist zugleich der Not-Halt.
Woran erkenne ich die Endlage?
Eine mechanische Ampelanzeige am Antrieb zeigt die Endlage an. Grün heißt langsamer drehen, Orange heißt Abschalten vorbereiten, Rot heißt sofort stoppen. Liegt die Trommel an den Anschlägen an, wird nicht weitergedreht, sonst werden Spindel und Mutter überlastet.
In welche Richtung muss ich drehen?
Liegt die Auflagefläche der Trommel waagerecht zu der Seite, an der Sie drehen, dreht der Akkuschrauber im Uhrzeigersinn. In allen anderen Fällen drehen Sie gegen den Uhrzeigersinn. Die Seiten des Wenders sind mit A und B gekennzeichnet.
Wie lange dauert das Wenden?
In der Regel deutlich unter einer Minute. Die Geschwindigkeit bestimmt der Bediener über den Schalter des Akkuschraubers, zum Ende hin wird langsamer gedreht.
Wie groß ist der Werkzeugwender und wie groß darf die Form sein?
Der KCA 3000 misst 1.610 × 800 × 1.755 mm und wiegt 410 kg. Der L-förmige Korb misst 800 × 800 × 800 mm. Die Form darf höchstens 3.000 kg wiegen und muss sicher an beiden Korbflächen anliegen, sie darf auch über die Korbkante hinausragen. Andere Korbmaße prüfen wir auf Anfrage.
Wie lege ich die Form richtig ein?
Die Form liegt in der Ecke des Korbes und mit ebenen, durchgehenden Flächen an beiden Korbseiten an. Der Schwerpunkt liegt möglichst nah an der Drehachse. Vorstehende Teile wie Kupplungen oder Zylinder werden mit Unterlegklötzen ausgeglichen, die Form liegt nie auf ihnen auf.
Muss die Form gesichert werden?
Ja, wenn die Form schmaler ist als die Hälfte ihrer Höhe. Dann wird sie vor dem Wenden mit Gurten gesichert. Lasten, die nach dem Wenden wackeln, rollen oder umfallen könnten, werden mit dem Wender nicht gedreht.
Welche Formen kann ich wenden?
Spritzgussformen, Druckgussformen, Stanzwerkzeuge, Formplatten und andere kompakte Lasten bis 3.000 kg, die mit ebenen Flächen im Korb liegen. Der Wender ist ausschließlich zum Wenden um 90 Grad bestimmt.
Wo wird der Werkzeugwender aufgestellt?
In der Halle auf ebenem, tragfähigem Boden unter einem Kran, mit dem die Form eingelegt und abgenommen wird. Ein Fundament oder eine Grube ist nicht nötig. Der Boden muss das Eigengewicht des Geräts plus die maximale Traglast tragen, beide Werte stehen auf dem Typenschild.
Wie wird der Wender ausgerichtet?
Mit den höhenverstellbaren Stellfüßen und einer Wasserwaage. Jeder Fuß wird höchstens 50 mm herausgedreht, sonst kann er sich lösen. Alle Füße müssen auf dem Boden aufliegen.
Kann ich den Werkzeugwender umsetzen?
Ja. Der Wender wird mit dem Gabelstapler oder Hubwagen umgesetzt, immer ohne Last. Dazu die Trommel auf 45 Grad drehen, mit den Arretierbolzen sichern und die Gabeln unter die gesamte Rahmenunterseite führen.
Was ist vor dem ersten Einsatz zu tun?
Verpackung entfernen, den Wender ausrichten, die Arretierbolzen der Trommel an beiden Seiten lösen und einen Probelauf ohne Last machen. Danach die Ausrichtung noch einmal prüfen. Den Arbeitsbereich mit den nötigen Sicherheitszeichen kennzeichnen.
Welche Umgebungsbedingungen gelten?
Einsatz in Innenräumen ohne Wassereintritt bei 10 bis 40 °C, höchstens 75 % relativer Luftfeuchte und ohne direkte Sonne. Gelagert wird der Wender trocken und bei gleichmäßiger Temperatur.
Welche Wartung ist nötig?
Täglich eine Sichtprüfung und ein Test der Arretierbolzen, wöchentlich die Laufrollen prüfen, reinigen und schmieren, monatlich Ausrichtung, Schrauben und Warnschilder prüfen. Wartung nur mit der Trommel in der unteren Stellung und ohne Last.
Welches Schmierfett wird verwendet?
Fett nach ISO 6743 CDHA-3 bzw. DIN 51502 KP2N-30. Geschmiert werden Laufflächen und Laufrollen der Trommel, die Lager der Trapezspindel, die Trapezmutter und die Wagen der Linearführung.
Was tun, wenn der Korb ungleichmäßig läuft?
Meist liegt Schmutz auf den Laufflächen oder es fehlt Fett. Laufflächen reinigen und schmieren. Hilft das nicht, auf Verformungen prüfen und reparieren lassen. Bei hohem Drehmoment Gewicht und Schwerpunkt der Form prüfen.
Welche Schutzausrüstung braucht der Bediener?
Schutzhandschuhe, Helm und Sicherheitsschuhe. Während des Wendens greift oder tritt niemand in den Bereich der beweglichen Teile, und unter der am Kran hängenden Form hält sich niemand auf.
Wer darf den Werkzeugwender bedienen?
Nur unterwiesene, beauftragte Personen, die die Bedienungsanleitung kennen. Eine verantwortliche Person erteilt die Berechtigung und führt ein Betriebsbuch mit Bedienern, Wartungen und Störungen.
Nach welchen Normen ist der Werkzeugwender gebaut?
Nach der Maschinenrichtlinie 2006/42/EG und EN ISO 12100. Jeder Wender trägt ein Typenschild mit Traglast, Baujahr, Seriennummer und CE-Zeichen.
Was ist der Unterschied zum mechanischen Werkzeugwender 5 bis 7 t?
Beim mechanischen Werkzeugwender 5 bis 7 t hebt der Hallenkran den Wendekorb an und dreht so die Form. Beim kompakten Werkzeugwender legt der Kran die Form nur ab, gewendet wird mit dem Akkuschrauber. Er ist kleiner und für Formen bis 3 t ausgelegt.
Was ist der Unterschied zum elektrischen Werkzeugwender?
Beide wenden ohne Kranhilfe. Der elektrische Werkzeugwender wird per Taster über ein Hydraulikaggregat mit Elektromotor angetrieben, braucht 400 V und schafft 10 t. Der kompakte Werkzeugwender braucht keinen Stromanschluss, wird mit dem Akkuschrauber gedreht und ist für Formen bis 3 t gedacht.
Gibt es den Wender auch in anderen Größen?
Standard ist der KCA 3000 für 3.000 kg. Andere Korbmaße oder höhere Traglasten prüfen wir gern auf Anfrage und erstellen Ihnen ein individuelles Angebot.
Ist eine Sonderlackierung möglich?
Ja, auf Wunsch liefern wir den Werkzeugwender in jeder RAL-Farbe, zum Beispiel in Ihrer Hausfarbe oder in Sicherheitsfarben.
Welche Gewährleistung gilt?
Die Gewährleistung beträgt 12 Monate ab Lieferung bzw. Abnahme. Voraussetzung ist der Betrieb nach der Bedienungsanleitung mit einem geeigneten Akkuschrauber, regelmäßige Wartung und Originalersatzteile. Änderungen am Gerät bitte nur nach Rücksprache mit uns.
Bekomme ich eine Bedienungsanleitung?
Ja, die vollständige Bedienungsanleitung mit Betriebsbuch und Ersatzteilliste erhalten Sie mit der Lieferung. Eine Ersatzausgabe bekommen Sie während der gesamten Lebensdauer des Geräts auf Anfrage. Die wichtigsten Schritte finden Sie in der Kurzanleitung auf dieser Seite.
Wie heißt so ein Gerät noch?
Je nach Branche und Anbieter spricht man von Werkzeugwender, Formenwender, Formwender, Formenkipper, Werkzeugkipper, Kippvorrichtung, Wendevorrichtung, Wendegerät, Umlegevorrichtung oder Wendestation, im Englischen von Mold Flipper, Mold Turner oder Mold Upender. Gemeint ist immer ein Gerät, das schwere Formen und Werkzeuge kontrolliert um 90 Grad dreht. Unser kompakter Werkzeugwender macht das mechanisch mit dem Akkuschrauber.
Gibt es einen kleinen Werkzeugwender für leichtere Formen?
Ja, der kompakte Werkzeugwender KCA 3000 ist für Formen bis 3.000 kg gemacht und braucht nur 1.610 × 800 mm Stellfläche. Er eignet sich auch für deutlich leichtere Formen, solange sie mit ebenen Flächen sicher an beiden Korbflächen anliegen.
Darf die Form über den Korb hinausragen?
Ja, eine Form darf über die Kante des Korbes hinausragen, wenn sie mit ebenen Flächen sicher an beiden Korbflächen anliegt und ihr Schwerpunkt nahe der Drehachse liegt. Sie darf nicht auf vorstehenden Teilen aufliegen. Nennen Sie uns Maße, Gewicht und Schwerpunkt Ihrer Form, dann prüfen wir, ob sie passt.
Was bedeuten die Seiten A und B am Wender?
Die beiden Seiten des Wenders sind mit A und B gekennzeichnet. Danach richtet sich die Drehrichtung des Akkuschraubers. Liegt die Auflagefläche waagerecht zu der Seite, an der Sie drehen, drehen Sie im Uhrzeigersinn, sonst gegen den Uhrzeigersinn. So wird nie in die falsche Richtung gegen den Anschlag gedreht.
Welche Schilder sind am Werkzeugwender angebracht?
Am Wender sind das Typenschild mit CE-Zeichen, ein Traglastschild 3.000 kg, die Kennzeichnung der Seiten A und B, ein Hinweis zum Lösen der Transportbolzen sowie Warnschilder für Quetsch- und Einzugsgefahr, schwebende Lasten und das Lesen der Anleitung angebracht. Die Schilder müssen lesbar bleiben und werden monatlich geprüft.
Muss der Werkzeugwender im Boden verankert werden?
Ein Fundament oder eine Grube ist nicht nötig. Der Wender steht auf seinen höhenverstellbaren Stellfüßen und wird mit der Wasserwaage ausgerichtet. Wichtig ist ein ebener Boden, der das Eigengewicht und die maximale Traglast trägt.
Wird der Wender vor der Lieferung eingestellt?
Ja, die Grundeinstellung wird vor der Auslieferung gemacht. Bei Ihnen wird der Wender nur noch aufgestellt, ausgerichtet, die Transportbolzen werden gelöst und ein Probelauf ohne Last gemacht.
Was mache ich bei einem Unfall am Wender?
Sofort den Schalter des Akkuschraubers loslassen oder die Drehrichtung umkehren, die verletzte Person aus dem Gefahrenbereich bringen, den Wender gegen erneutes Einschalten sichern, zum Beispiel den Akkuschrauber abnehmen, den Notruf wählen und Erste Hilfe leisten. Danach gelten Ihre betrieblichen Sicherheitsregeln.
Welche Gefahren gibt es beim Wenden?
Gefahr besteht vor allem durch die beweglichen Teile: Trapezspindel, Mutterngehäuse, Kette, Laufrollen und die drehende Trommel. Hände und Füße gehören nicht zwischen drehende und feste Teile, lose Kleidung und Schmuck sind tabu. Beim Einlegen und Abnehmen am Kran hält sich niemand unter der Last auf.
Kann ich den Werkzeugwender im Freien einsetzen?
Nein. Der Wender ist für Innenräume ohne Wassereintritt gedacht, bei 10 bis 40 °C, höchstens 75 % Luftfeuchte und ohne direkte Sonne. Sonst können Teile korrodieren.
Kann ich Formen im Wender lagern?
Nein. Der Wender ist ausschließlich zum Wenden um 90 Grad bestimmt. Formen werden nach dem Wenden mit dem Kran abgenommen und abgestellt, zum Beispiel auf einer Schwerlast-Werkbank oder auf Schwerlast-Stützböcken.
Wie viel Platz braucht der Werkzeugwender?
Die Stellfläche beträgt 1.610 × 800 mm. Dazu kommen der Drehbereich der Form, Platz für den Bediener am Antrieb und die Zufahrt für den Kran. Wir beraten Sie gern anhand Ihrer Formmaße.
Wann muss der Werkzeugwender außer Betrieb genommen werden?
Wenn Verformungen die Tragfähigkeit oder Sicherheit beeinträchtigen, wenn Sicherheitsteile beschädigt sind oder bei starker Korrosion der Stahlkonstruktion. Ein beschädigter Wender wird erst wieder benutzt, wenn die Teile getauscht und geprüft sind. Die Stahlteile werden am Ende als Stahlschrott entsorgt.
Brauche ich eine Schulung für den Werkzeugwender?
Eine kurze Einweisung genügt. Die Bedienung ist einfach und ergonomisch. Der Betreiber unterweist seine Mitarbeiter anhand der Bedienungsanleitung und trägt die Berechtigten ins Betriebsbuch ein. Bei Fragen helfen wir gern weiter.
Was passt als Zubehör dazu?
Ein Akkuschrauber-Set für den Antrieb, Werkzeugöffner und Montagetische zum Öffnen der gewendeten Form sowie Schwerlast-Werkbänke und Schwerlast-Stützböcke, um die Form in Arbeitshöhe zu bearbeiten.
Wie bekomme ich ein Angebot?
Über das Anfrageformular auf dieser Seite, per E-Mail an info@toolytech.de oder telefonisch unter +49 3641 9286330. Für das Standardgerät erhalten Sie Ihr Angebot innerhalb von 24 Stunden. Sondermaße prüfen wir und erstellen Ihnen ein individuelles Angebot.
