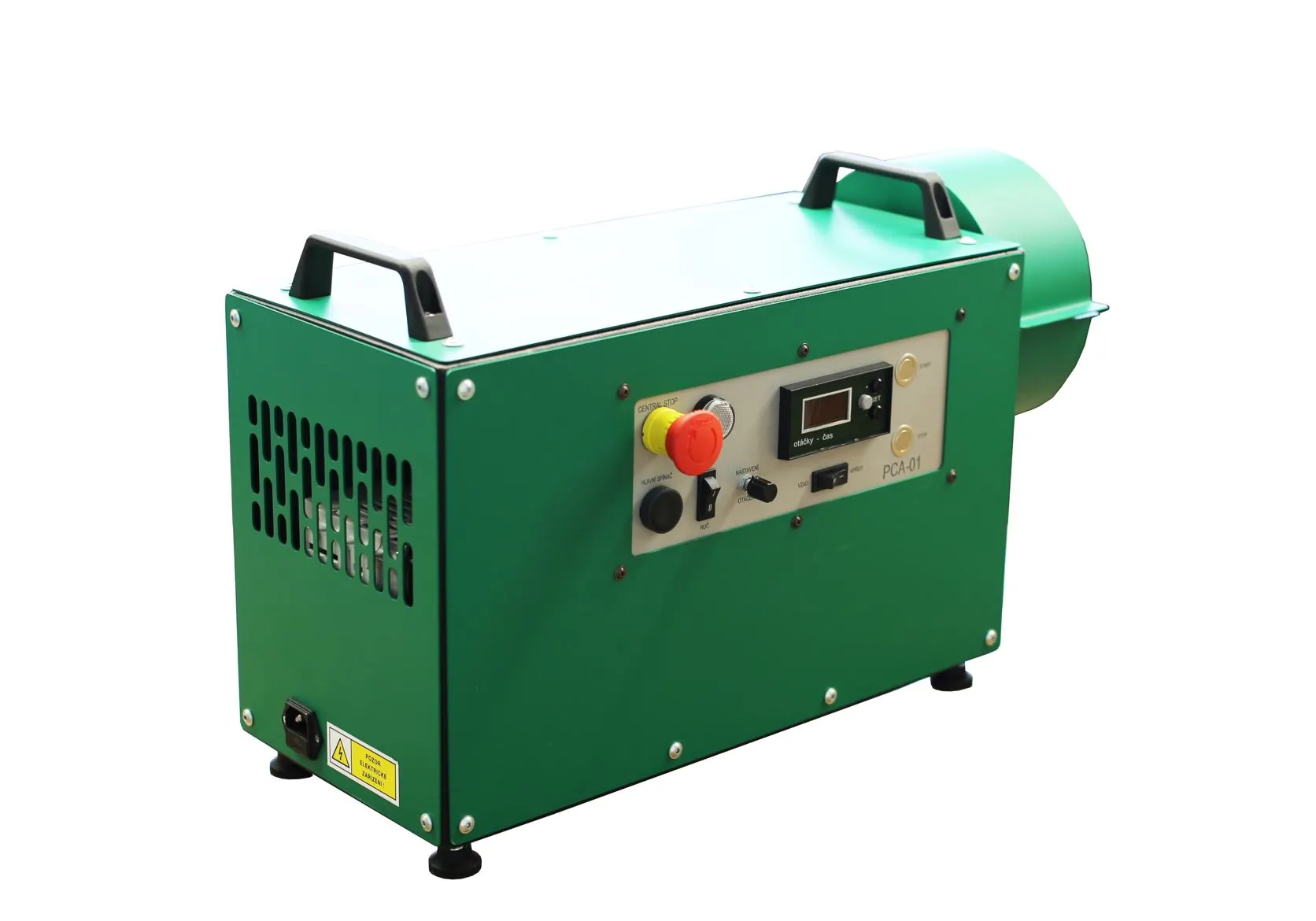

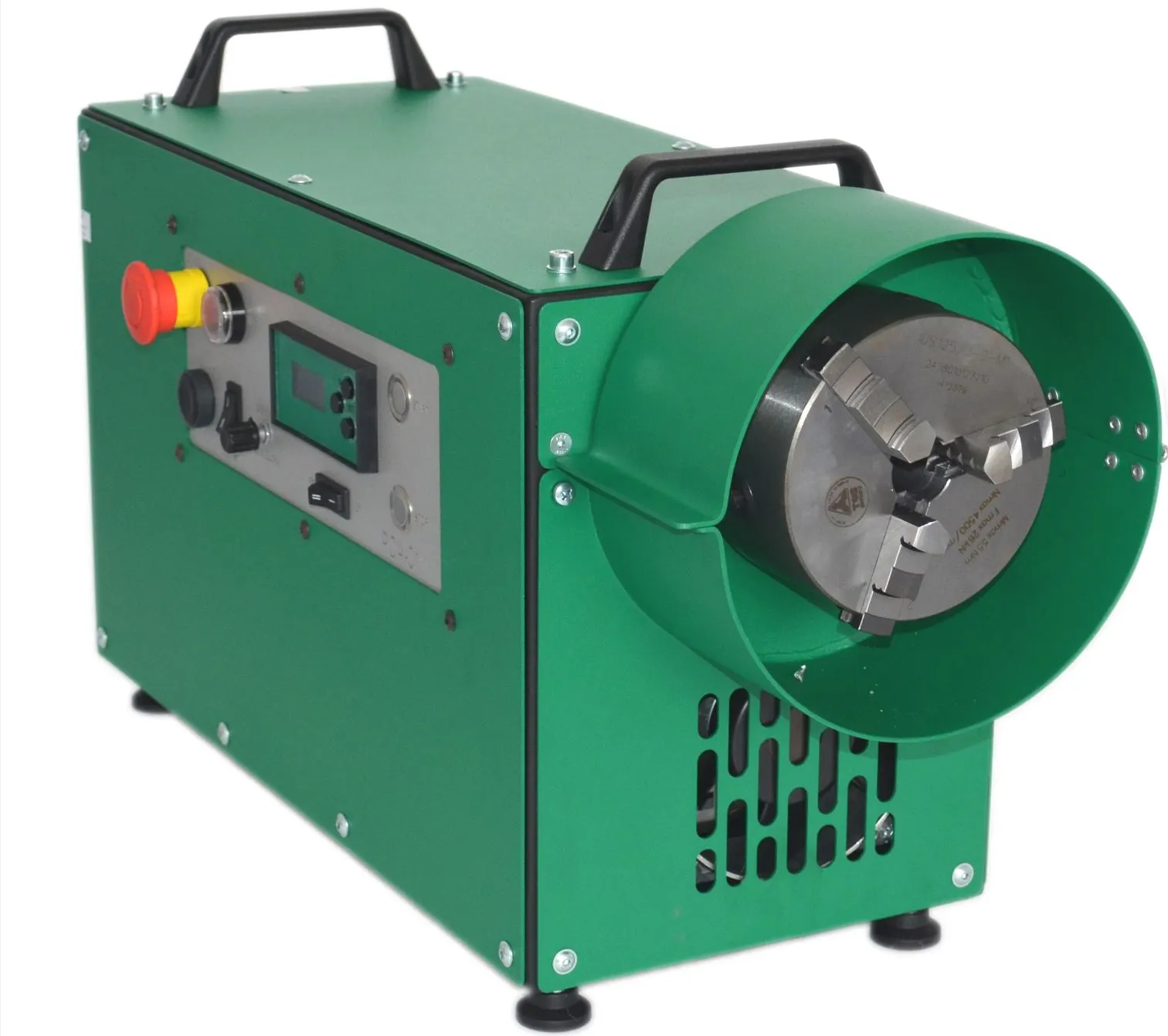

Poliermaschine mit Spannfutter für Rundteile, Tischpoliermaschine mit Bedienfeld und Schutzhaube

Poliermaschinen

Poliermaschine mit Spannfutter für Rundteile

Tischpoliermaschine für Wellen, Rohre und Kugelflächen, 42–1.040 U/min, Timer

Rundteile gleichmäßig polieren: Das Werkstück dreht im Spannfutter mit der eingestellten Drehzahl, Sie polieren von Hand.

Die Poliermaschine mit Spannfutter, auch Tischpoliermaschine oder Rundpoliermaschine genannt, spannt Wellen, Rohre, Kerne und runde Formteile bis Ø 125 mm im Dreibackenfutter. Die Drehzahl stellen Sie stufenlos zwischen 42 und 1.040 U/min ein, vorwärts oder rückwärts. Das Display zeigt die aktuelle Drehzahl. Mit dem Timer läuft jeder Poliervorgang genau so lange wie eingestellt.

Die Maschine ist massiv aufgebaut und für den Dauerbetrieb ausgelegt. Sie steht als Tischgerät auf jeder stabilen Werkbank und braucht nur einen 230-V-Anschluss.

Ihre Vorteile auf einen Blick

Drehzahl stufenlos 42–1.040 U/min

Am Regler auch während des Polierens verstellbar. Das Display zeigt die Ist-Drehzahl, der Frequenzumrichter hält sie auch unter Last.

Timer 1 bis 60 Minuten

Automatik mit sekundengenauem Countdown, die Zeit bleibt gespeichert. Oder manuell mit Start und Stopp.

Vor- und Rücklauf

Drehrichtung per Schalter wählen, gewechselt wird im Stillstand.

Schutzhaube mit Abschaltung

Wird die Haube geöffnet, stoppt die Maschine sofort. Dazu Not-Aus und Hauptschalter.

Dreibackenfutter Ø 125 mm

Spannt Rundteile bis Ø 125 mm. Die 28 mm tiefe Innenfassung hält auch lange Teile.

Gebaut für den Dauerbetrieb

Massiver Aufbau, großzügig ausgelegter Antrieb, Geschweißter Rahmen, Welle in zwei abgedichteten, wartungsfreien Kugellagern.

Wofür brauchen Sie eine Poliermaschine mit Spannfutter?

Runde Oberflächen gleichmäßig zu polieren, ist von Hand mühsam: Man muss das Teil ständig drehen, und jede Stelle bekommt etwas anderen Druck. In der Poliermaschine dreht sich das Werkstück gleichmäßig, Sie führen nur noch das Polierwerkzeug. Mit fest eingestellter Drehzahl und Timer lassen sich Polierabläufe festlegen: gleiches Teil, gleiche Drehzahl, gleiche Zeit. So bekommen Sie auch bei wechselnden Mitarbeitern immer dasselbe Ergebnis.

  • Polieren von Wellen, Stiften, Kernen und Auswerfern im Formenbau und Werkzeugbau
  • Reinigen und Polieren runder Formeinsätze und Negativformen, zum Beispiel für Scheinwerferteile
  • Polieren von Rohren außen und innen, auch längere Teile dank 28 mm tiefer Innenfassung
  • Hochglanzpolieren von Kugel- und Rotationsflächen aus Stahl, Edelstahl und Aluminium
  • Entgraten und Feinbearbeiten von Drehteilen in der Kleinteilefertigung

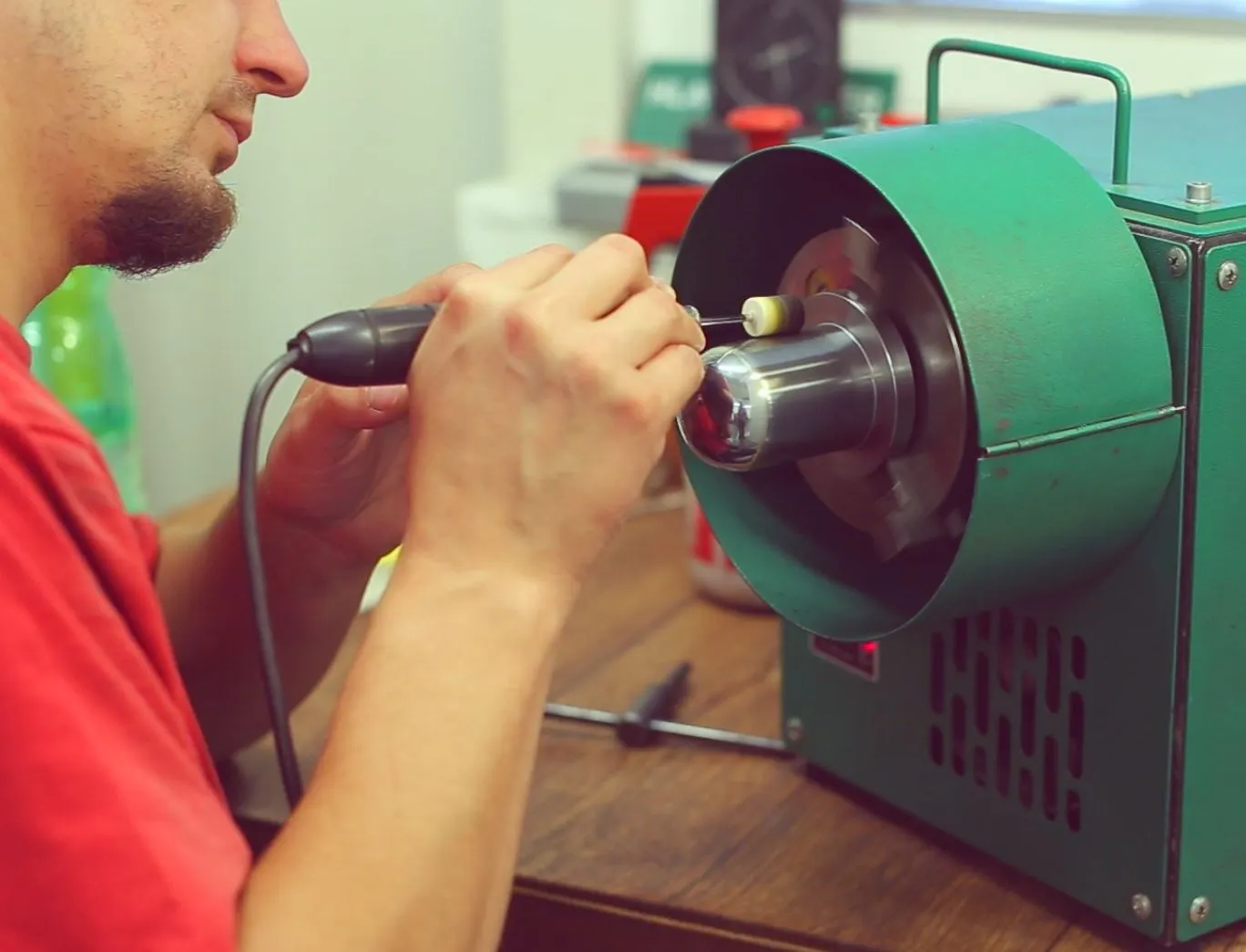

Polieren an der Poliermaschine mit Spannfutter: das Rundteil dreht, poliert wird von Hand mit dem Handschleifgerät
Anwendungsbeispiel: Das Werkstück dreht, poliert wird von Hand

Für größere, nicht runde Formeinsätze ist die Werkbank mit neigbarem Drehteller der passende Polierplatz. Gravuren und Oberflächen prüfen Sie mit dem Werkstattmikroskop.

Poliermaschine mit Spannfutter, Polierbock oder Drehmaschine: was passt?

LösungWas dreht sich?Geeignet für
Poliermaschine mit SpannfutterDas Werkstück, mit einstellbarer Drehzahl und TimerWellen, Rohre, Kerne und runde Formteile, wiederholbare Polierabläufe
PolierbockDie Polierscheibe, das Werkstück halten Sie in der Handkleine Teile, Kanten, Schmuck, Messer
DrehmaschineDas Werkstück, ohne Schutzhaube und Timer für das PolierenPolieren nebenbei, blockiert aber eine Werkzeugmaschine
Handpoliermaschine (Exzenter, Rotation)Der Polierteller, geführt von Handgroße ebene Flächen, Lack, Karosserie

Die Poliermaschine mit Spannfutter ist ein eigener Polierplatz für Rundteile. Die Drehmaschine bleibt frei für die Zerspanung, und die Schutzhaube schützt beim Polieren.

So funktioniert die Poliermaschine mit Spannfutter

  1. Schutzhaube aufklappen und das Werkstück im Dreibackenfutter spannen.
  2. Haube schließen. Ist sie offen, läuft die Maschine nicht an.
  3. Betriebsart wählen: manuell mit Start und Stopp oder Automatik mit Timer.
  4. Drehrichtung wählen, Start drücken und die Drehzahl am Regler einstellen, auch während des Polierens.
  5. Polieren. Das Display zeigt die aktuelle Drehzahl. Im Automatikbetrieb stoppt die Maschine nach Ablauf der Zeit.

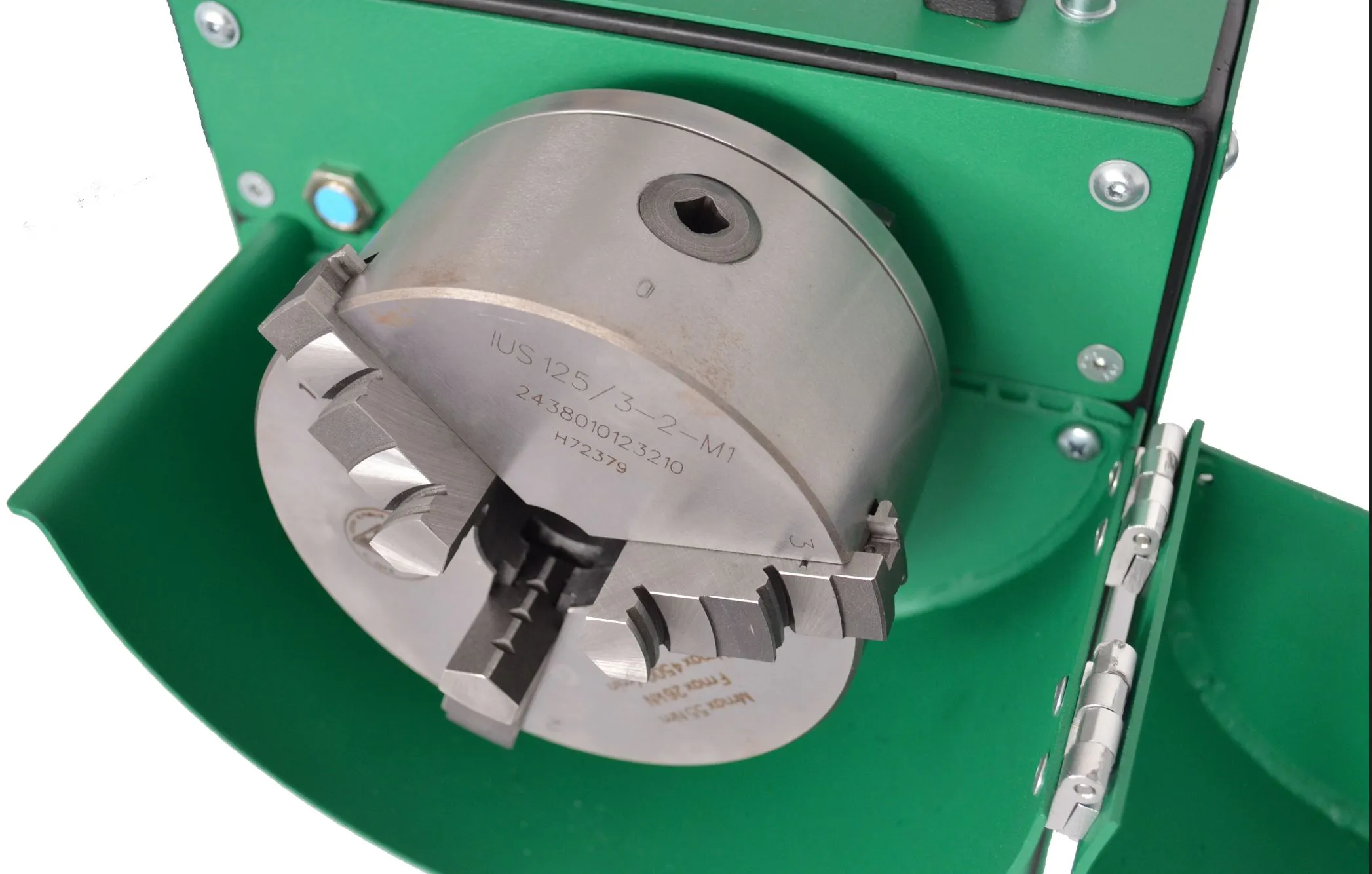

Poliermaschine mit Spannfutter, Schutzhaube aufgeklappt zum Einspannen des Werkstücks
Haube aufgeklappt zum Spannen

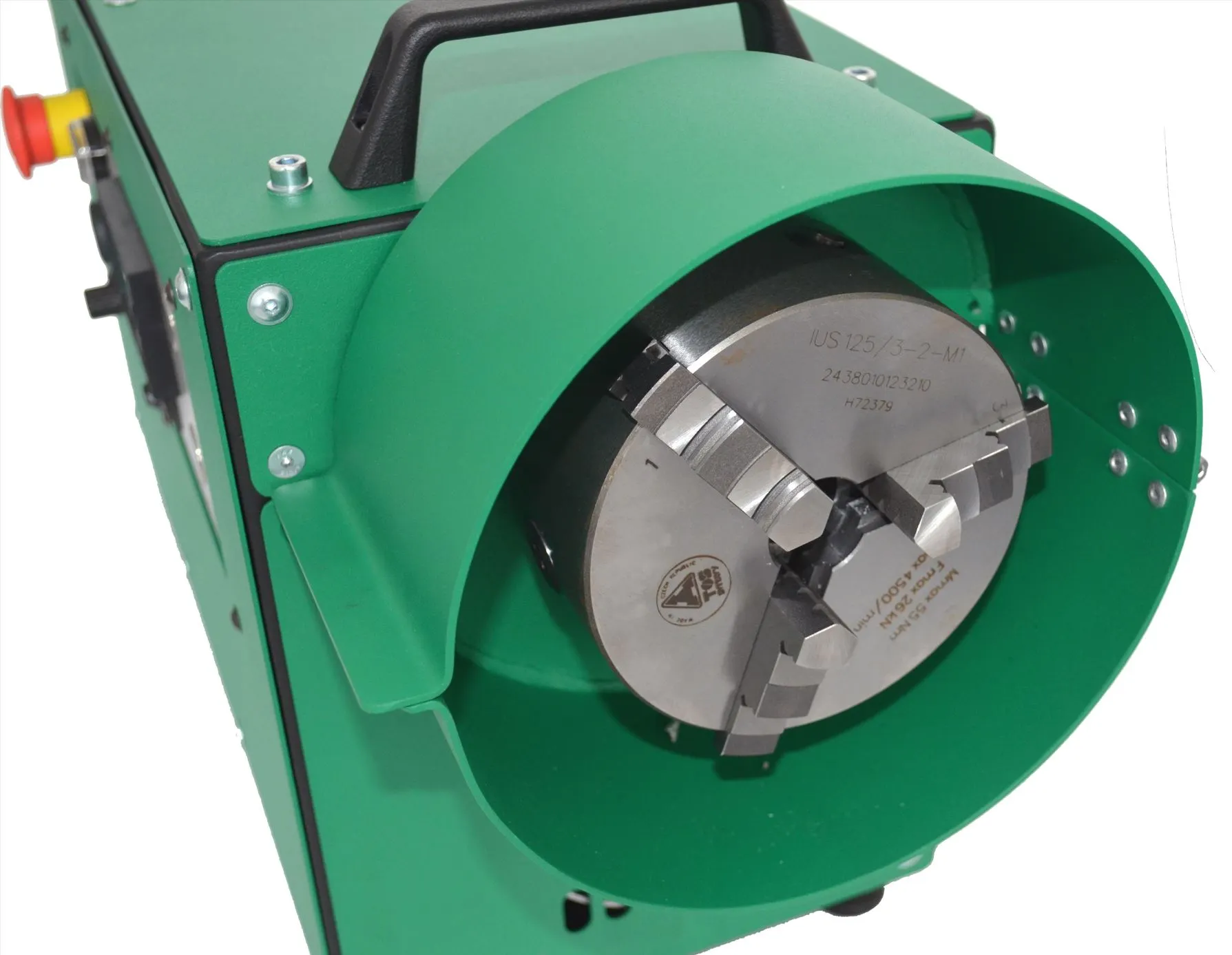

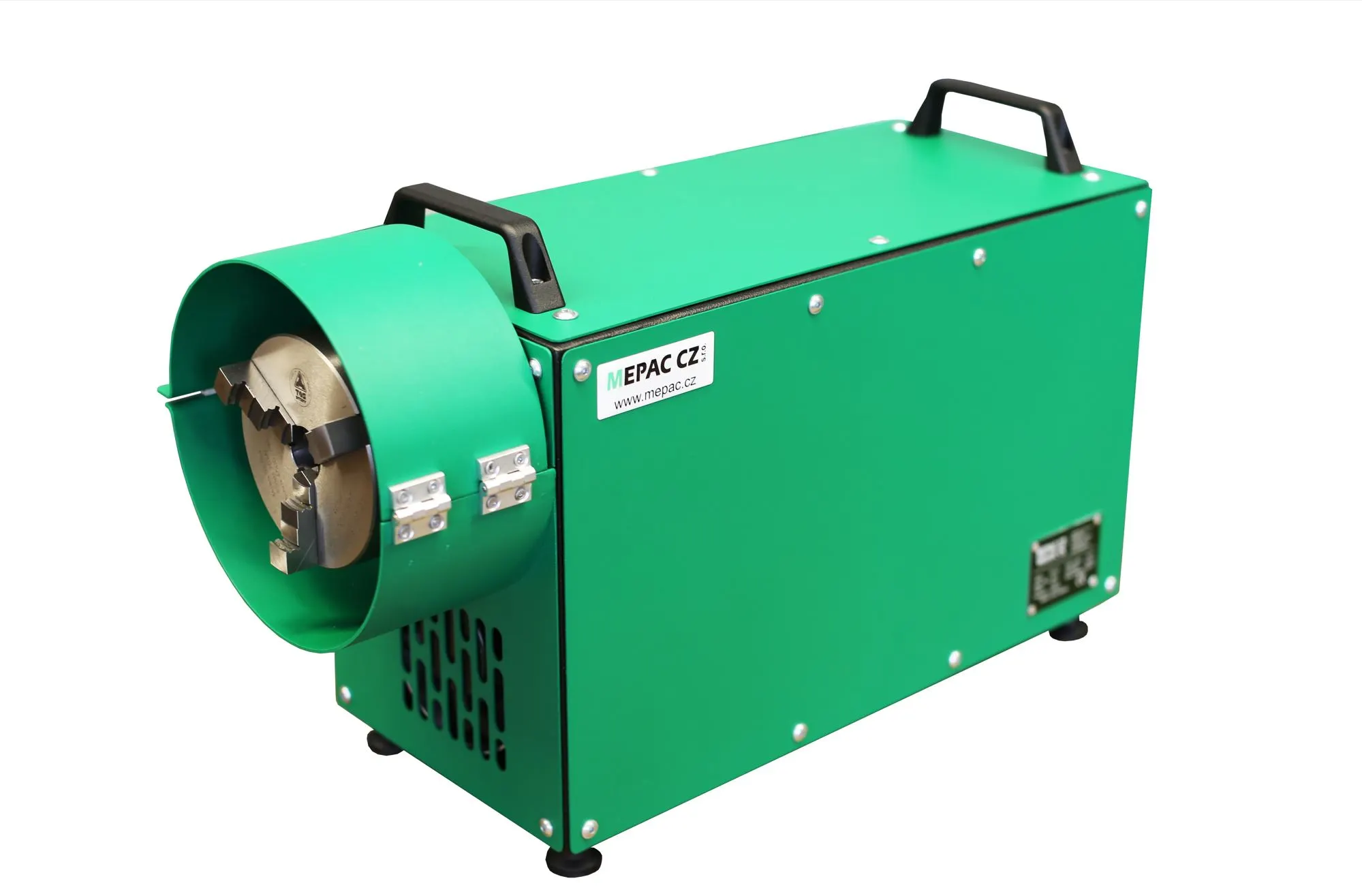

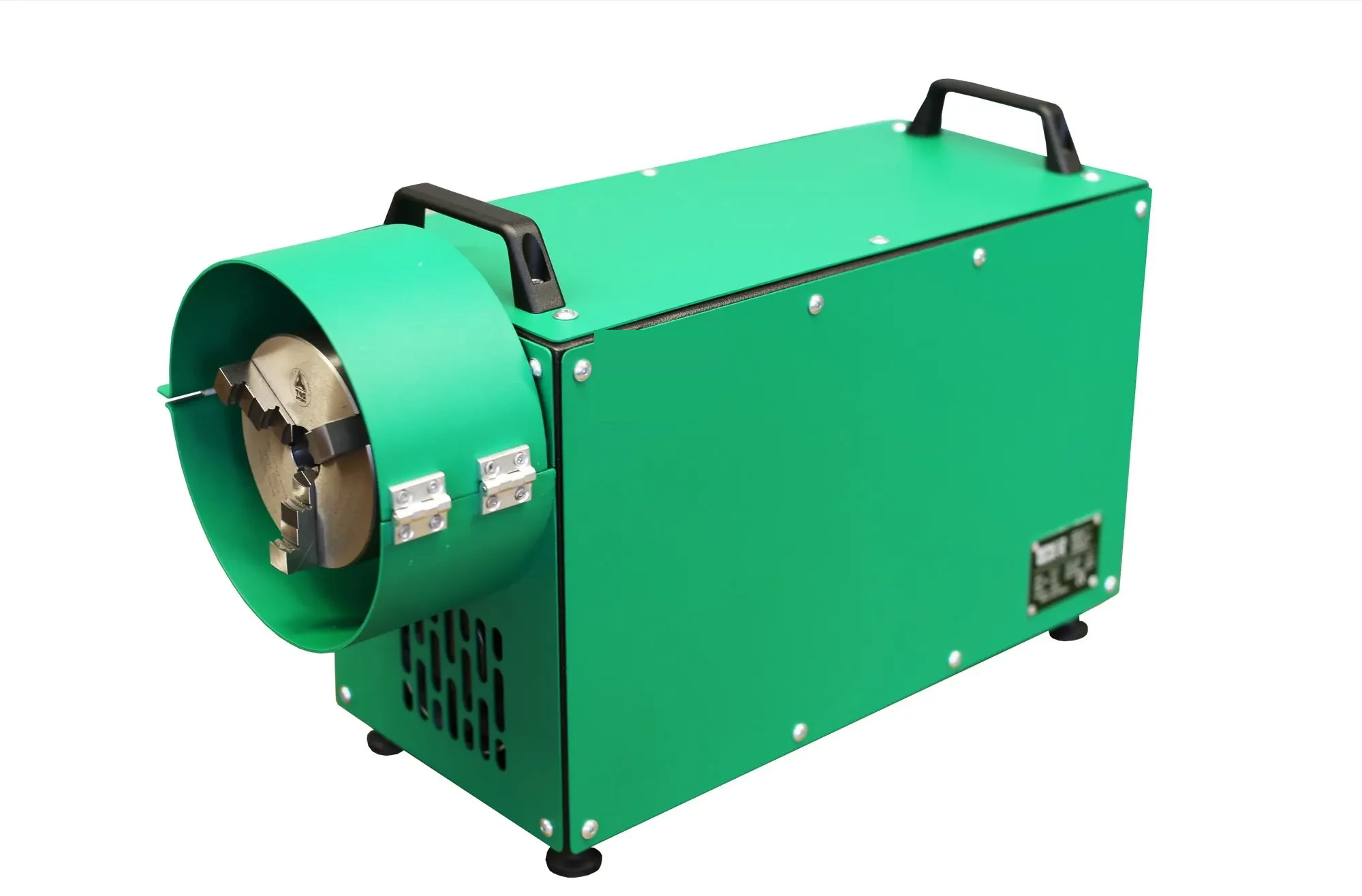

Schutzhaube mit Scharnieren und Dreibackenfutter der Poliermaschine mit Spannfutter
Haube mit Scharnieren

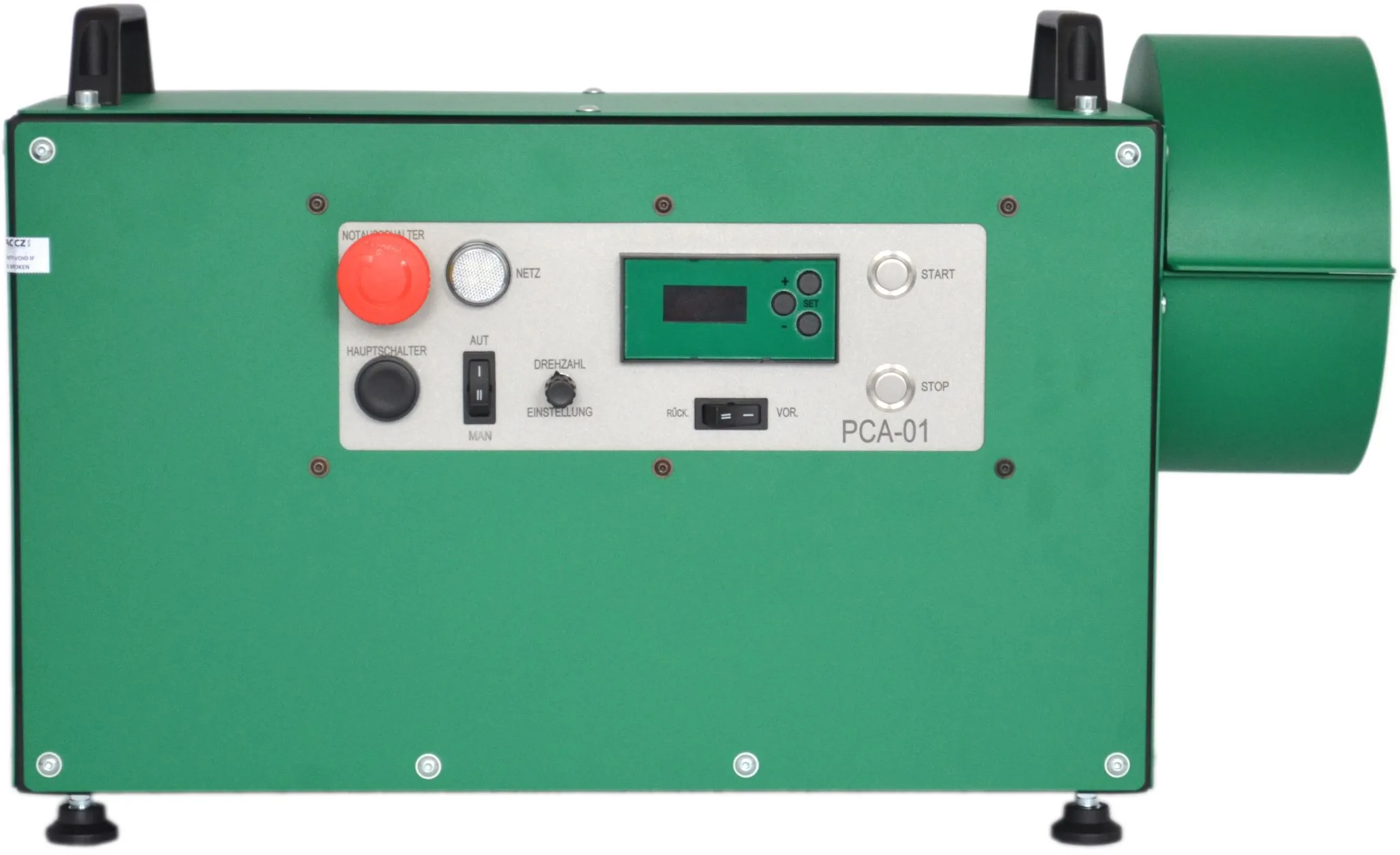

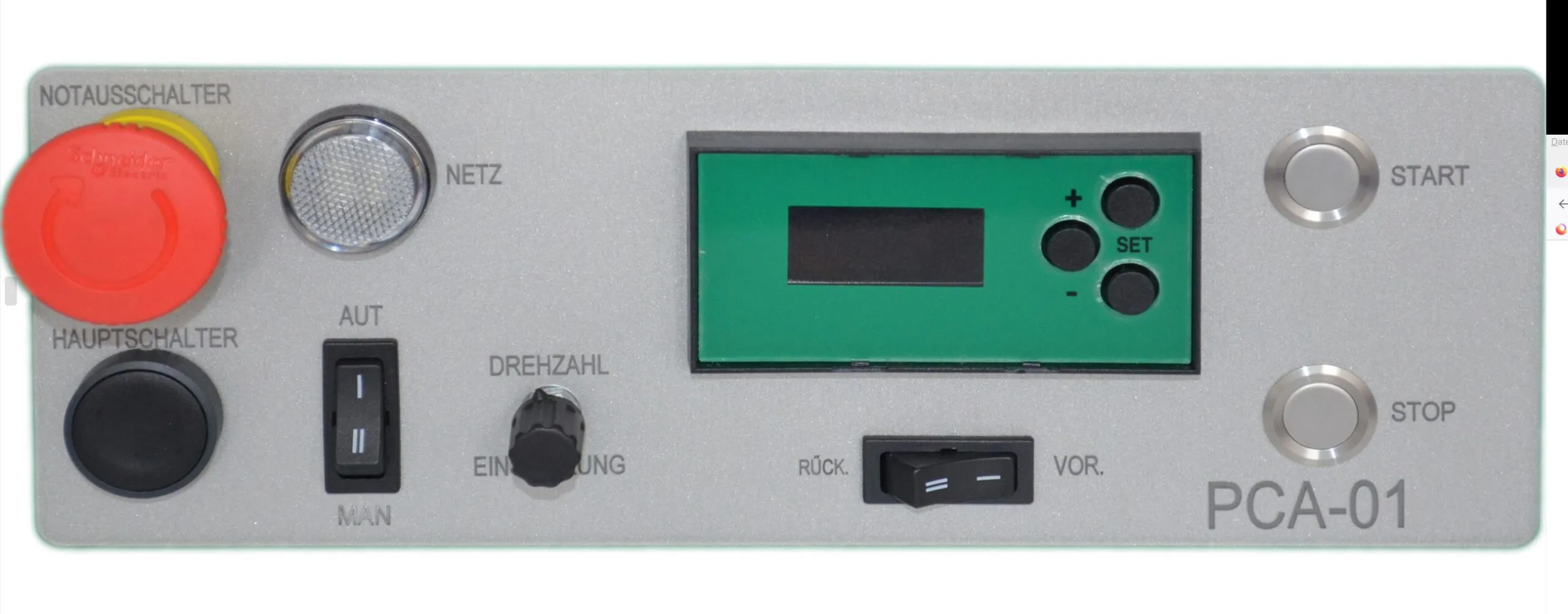

Bedienfeld der Poliermaschine mit Not-Aus, Hauptschalter, Drehzahlregler, Vor- und Rücklauf, Start und Stopp
Bedienfeld

Option: Lackierung in Wunschfarbe

Wunschfarbe auf Anfrage

Die Poliermaschine wird auf Bestellung gefertigt. Standard ist Grün. Auf Wunsch lackieren wir Gehäuse und Haube in Ihren Farben, zum Beispiel passend zu Ihrer Werkstatt oder Ihren anderen Maschinen. Nennen Sie uns einfach Ihre RAL-Farbe bei der Anfrage, wir berücksichtigen sie gern in Ihrem Angebot.

Technische Daten Poliermaschine mit Spannfutter

ParameterWert
TypPCA 01
Drehzahl42–1.040 U/min, stufenlos einstellbar, auch während des Polierens
DrehzahlanzeigeIst-Drehzahl im Display
DrehrichtungVor- und Rücklauf, Wechsel im Stillstand
SpannfutterDreibackenfutter Ø 125 mm, Spannbereich innen 3–116 mm, außen 30–152 mm, empfohlen bis Ø 125 mm. Für große Durchmesser werden die Spannbacken herausgenommen und umgedreht eingesetzt
Innenfassung28 mm tief, auch für lange Teile
Betriebsartenmanuell (Start/Stopp) oder Automatik mit Timer 1–60 min und Sekunden, Zeit wird gespeichert
AntriebMotor mit Frequenzumrichter, der die Drehzahl regelt und auch unter Last hält, Leistungsaufnahme 650 W, Welle in zwei beidseitig abgedichteten, wartungsfreien Kugellagern
SicherheitSchutzhaube mit automatischer Abschaltung, Not-Aus, Hauptschalter
Netzanschluss230 V, 50/60 Hz
Abmessungen (B × H × T)300 × 370 × 615 mm
Gewicht48 kg
Gehäusemassiver Aufbau, zwei Tragegriffe, Schraubfüße zum Ausrichten
FarbeGrün, Wunschfarbe auf Anfrage
AufstellungTischgerät für eine ebene, stabile Arbeitsplatte
KennzeichnungCE

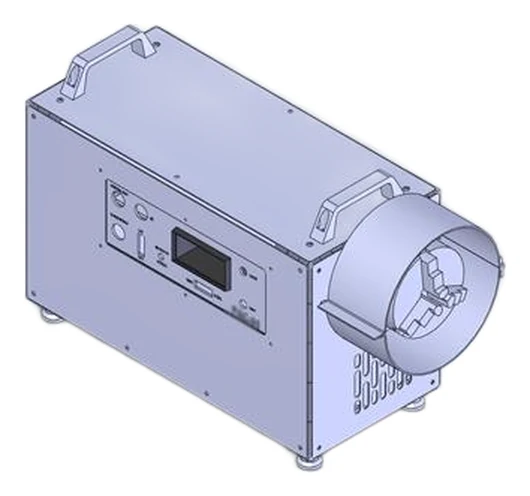

Poliermaschine mit Spannfutter, Konstruktionszeichnung in isometrischer Ansicht
Gesamtansicht

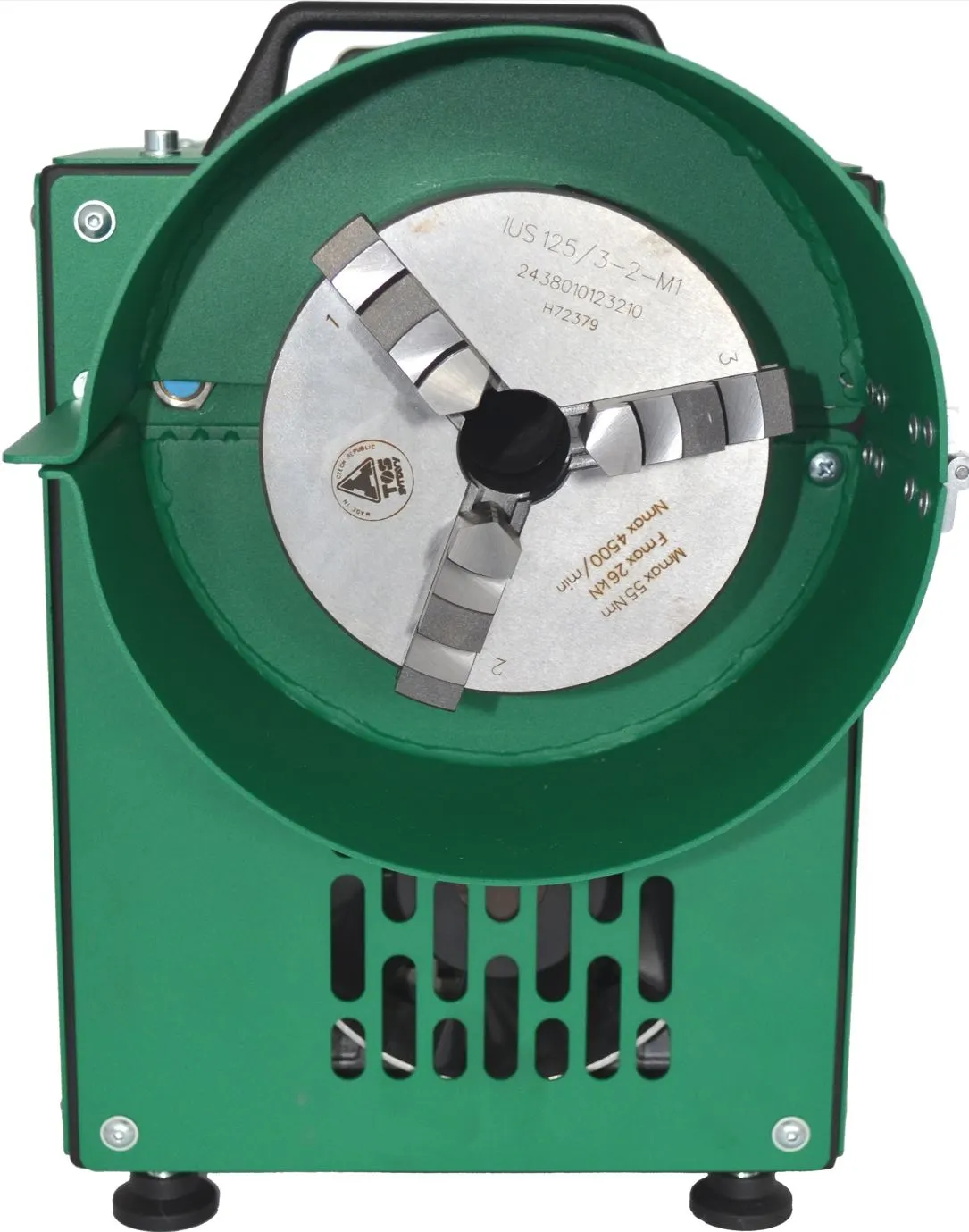

Poliermaschine mit Spannfutter von vorn: Dreibackenfutter in der runden Schutzhaube
Haube geschlossen

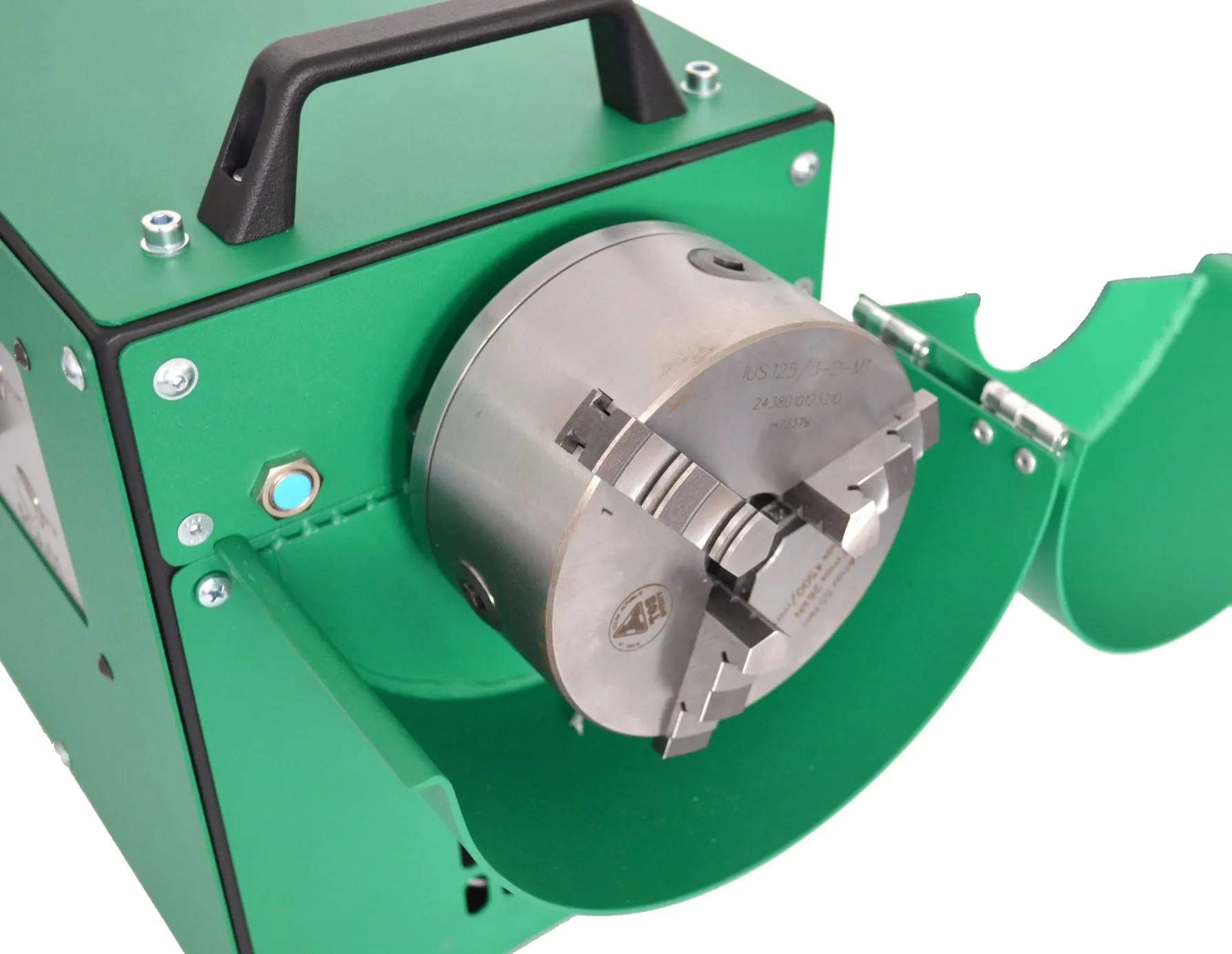

Poliermaschine mit Spannfutter, Schutzhaube aufgeklappt zum Einspannen des Werkstücks
Haube aufgeklappt

Sie brauchen andere Maße oder eine Sonderausführung? Wir prüfen das gern auf Anfrage und senden Ihnen ein individuelles Angebot.

Ausstattung und Einsatzbedingungen

  • Display: zeigt Ist-Drehzahl und Restzeit des Timers
  • Bedienfeld: Not-Aus, Netzanzeige, Hauptschalter, Wahlschalter Automatik/Manuell, Drehzahlregler, Richtungsschalter, Start- und Stopp-Taste
  • Gehäuse: versiegelt, die Elektronik ist wartungsfrei
  • Umgebung: 5 bis 35 °C, relative Luftfeuchte bis 50 % bei 35 °C, nicht in feuchten Räumen oder explosionsfähiger Umgebung
  • Fertigung: auf Bestellung. Die Lieferzeit hängt von der aktuellen Auftragslage ab, die momentane Lieferzeit finden Sie in Ihrem Angebot

Kurzanleitung Poliermaschine mit Spannfutter

Die Kurzanleitung fasst Aufstellen, Bedienung und Pflege zusammen. Die vollständige Betriebsanleitung erhalten Sie mit der Lieferung.

Aufstellen und polieren

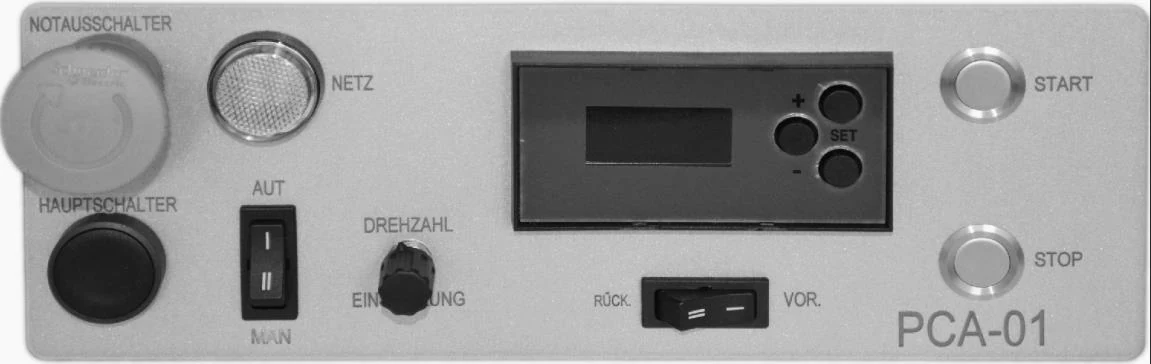

Beschriftetes Bedienfeld der Poliermaschine mit Spannfutter: Notausschalter, Netz, Hauptschalter, AUT/MAN, Drehzahleinstellung, Rück/Vor, Start und Stop
Die Bedienelemente der Poliermaschine
  1. Maschine auf eine ebene, stabile Tischplatte stellen und mit den Schraubfüßen waagerecht ausrichten.
  2. An 230 V anschließen. Der Ein-/Aus-Schalter steht dabei auf Aus.
  3. Werkstück im Spannfutter spannen und prüfen, ob es fest sitzt. Dann die Schutzhaube schließen.
  4. Hauptschalter einschalten, die Anzeige „Netz“ leuchtet.
  5. Betriebsart wählen und mit den Tasten Vor oder Rück die Drehrichtung festlegen, bevor Sie Start drücken.
  6. Start drücken und die Drehzahl am Regler einstellen. Sie lässt sich auch während des Polierens ändern.

Automatik mit Timer

  1. Im Stillstand die Taste Set drücken, die Anzeige blinkt.
  2. Mit Plus und Minus die Minuten einstellen (1 bis 60), mit Set bestätigen.
  3. Ebenso die Sekunden einstellen und mit Set speichern.
  4. Start drücken: Die Maschine läuft die eingestellte Zeit und schaltet dann ab. Mit Start beginnt der nächste Durchgang mit derselben Zeit.

Sicherheit

  • Nur unterwiesene Personen arbeiten an der Maschine.
  • Eng anliegende Kleidung tragen, keinen Schmuck, lange Haare zusammenbinden. Rotierende Teile können Kleidung oder Haare erfassen.
  • Nicht über den Drehbereich greifen und von einer Seite aus arbeiten.
  • Die Schutzhaube nicht entfernen. Wird sie geöffnet, stoppt die Maschine, ein laufender Timer pausiert und setzt nach erneutem Start fort.
  • Bei ungewöhnlichen Geräuschen sofort stoppen und den Netzstecker ziehen.
  • Die Drehrichtung nur im Stillstand wechseln.

Pflege und Wartung

  • Vor Pflege und Wartung immer den Netzstecker ziehen.
  • Staub regelmäßig entfernen, Lüftungsschlitze frei halten.
  • Kunststoffteile mit einem feuchten Tuch, Metallflächen mit Paraffinöl reinigen. Keine aggressiven Reiniger oder Lösungsmittel.
  • Die Kugellager sind beidseitig abgedichtet und brauchen keine Schmierung.
  • Das Gehäuse ist versiegelt. Wenden Sie sich bei Problemen an uns, bevor es geöffnet wird.

Gut zu wissen

  • Die Drehzahlanzeige schwankt leicht: Das ist normal. Leichte Schwankungen der Drehzahl sind laut Betriebsanleitung kein Fehler.
  • Die Maschine läuft nicht an: Ist die Schutzhaube geschlossen, der Not-Aus entriegelt und der Hauptschalter eingeschaltet?
  • Die Drehrichtung lässt sich nicht umschalten: Erst stoppen, dann die Richtung wählen.
