Grüne Gewindespindeln spannen eine geschlossene Werkzeugform auf einer Metallplattform mit Führungen.

Öffnungshilfe mit Gewindespindeln an einer schweren Spritzgussform auf dem Werkzeugöffner KFM: Spannschrauber zum kontrollierten Öffnen und Schließen festsitzender Formen

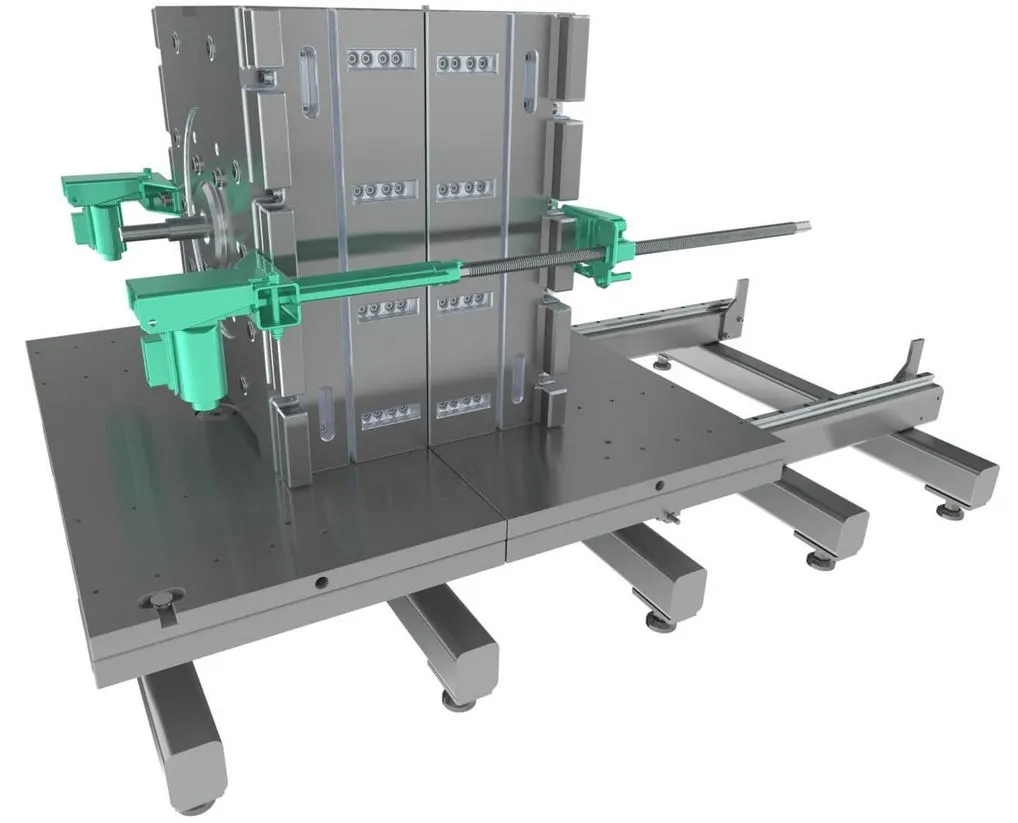

Öffnungshilfe für Werkzeuge mit zwei Trapezspindeln an einer geöffneten Spritzgussform auf dem Werkzeugöffner

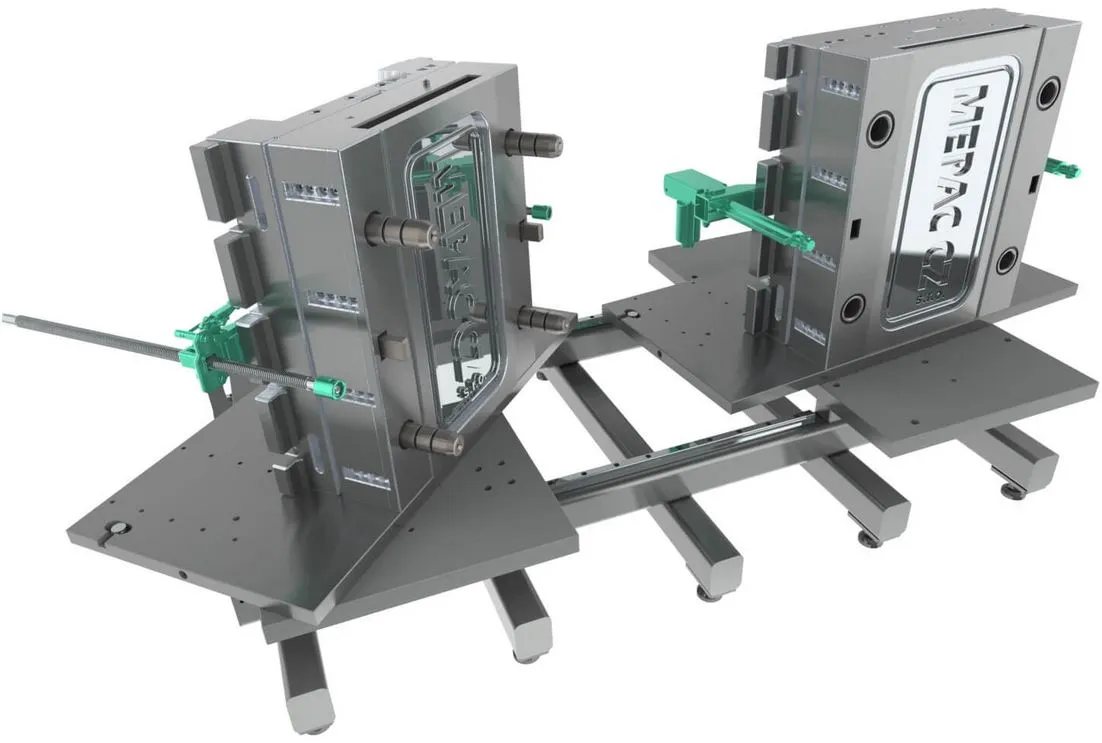

Öffnungshilfe mit Gewindespindeln und grünen Spannbacken an einer geöffneten Spritzgussform auf dem Werkzeugöffner

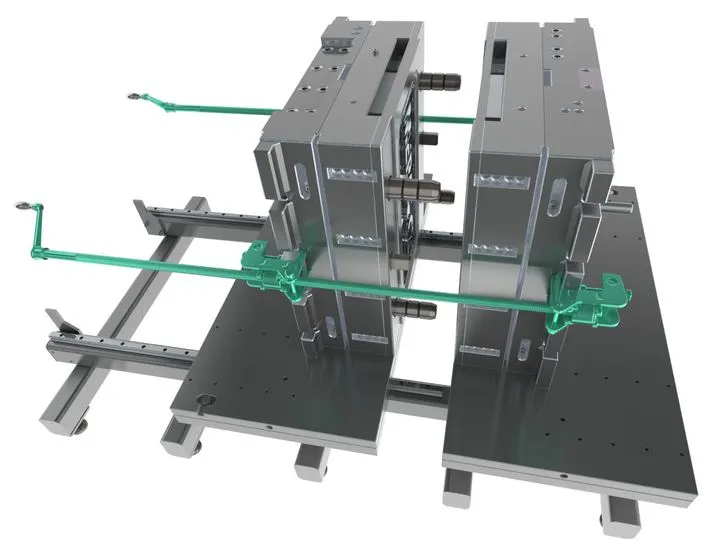

Öffnungshilfe für Werkzeuge mit Trapezspindeln und Kurbeln an einer geöffneten Form auf dem Werkzeugöffner

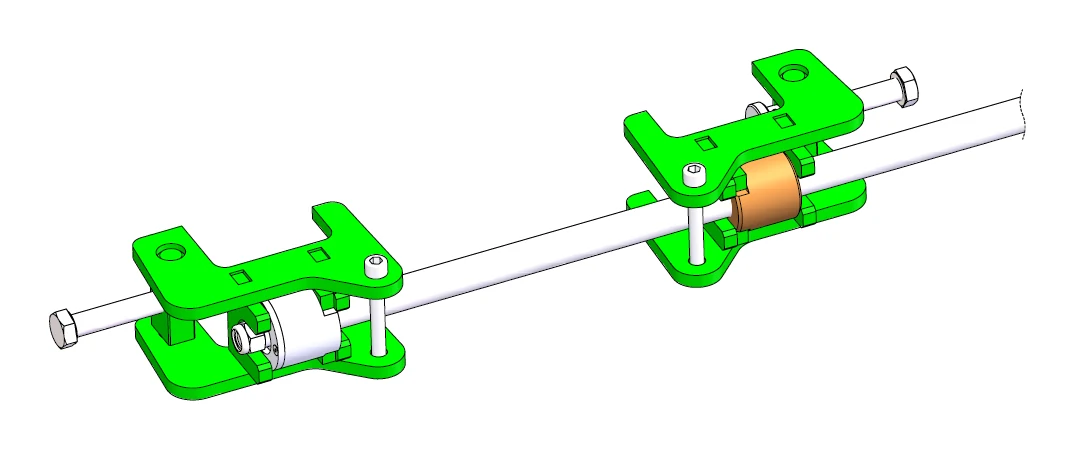

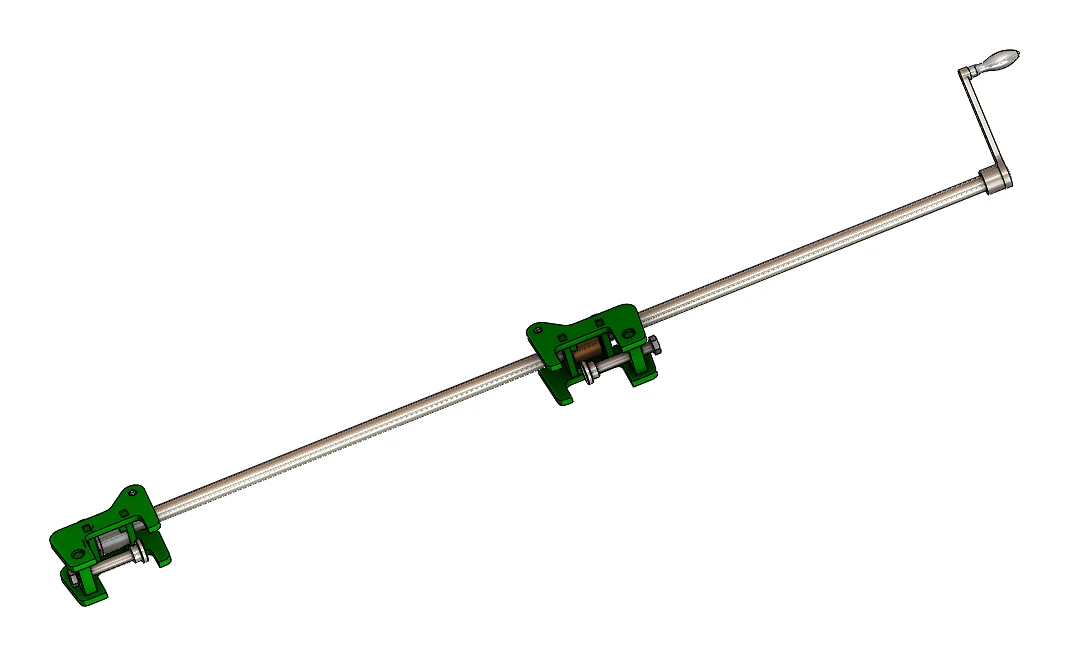

Öffnungshilfe für Werkzeuge: Trapezspindel mit Spannbacken und Spindelmutter (neue Bauart)

Werkzeugöffner

Öffnungshilfe für Werkzeuge

Name: Öffnungshilfe für Werkzeuge
Brand: ToolyTech

Vergessen Sie Brechstange und Kupferkeil: Mit unserer Öffnungshilfe trennen Sie die Formhälften von Spritzgussformen mit einem Formgewicht bis 10 Tonnen kontrolliert, gleichmäßig und materialschonend und schließen die Form genauso wieder. Für schwerere Formen bis etwa 20 Tonnen fertigen wir auf Anfrage.

Die Öffnungshilfe ist nicht nur für festsitzende Formen gedacht. Wer jede Form damit öffnet, standardisiert den Öffnungsvorgang im ganzen Betrieb, wiederholbar und unabhängig davon, wer gerade an der Form arbeitet. Das spart Zeit, schont Ihre Werkzeuge und Ihre Mitarbeiter und sorgt für mehr Sicherheit am Arbeitsplatz.

Rein mechanisch, ohne Strom, Druckluft oder Hydraulik und in wenigen Minuten montiert. Es gibt sie in zwei Längen, passend zu unseren Werkzeugöffnern; sie ist ebenso auf Werkbänken und Stahlplatten einsetzbar und wird sicher verstaut in einer robusten Holzbox geliefert.

Einsatzbereich

Geringerer Verschleiß Ihrer Werkzeuge durch sanftes Öffnen und Schließen.

Zeitersparnis durch standardisierten Öffnungsprozess.

Erleichtertes Öffnen und Schließen von schwergängigen Formen.

Schonung Ihrer Mitarbeiter durch reduzierten Krafteinsatz.

Höhere Arbeitssicherheit durch die Fixierung der Formhälften beim Öffnen.

Platzsparend und mobil durch die mitgelieferte, robuste Holzbox.

Hohe Kompatibilität durch Befestigung am Werkzeugrahmen oder am Sicherungsprofil.

Nutzbar auf allen glatten Oberflächen oder zusammen mit unseren Werkzeugöffnern.

Optionales Zubehör

Sicherungsprofile mit eingespannter Spritzgussform als Kippschutz auf dem Werkzeugöffner

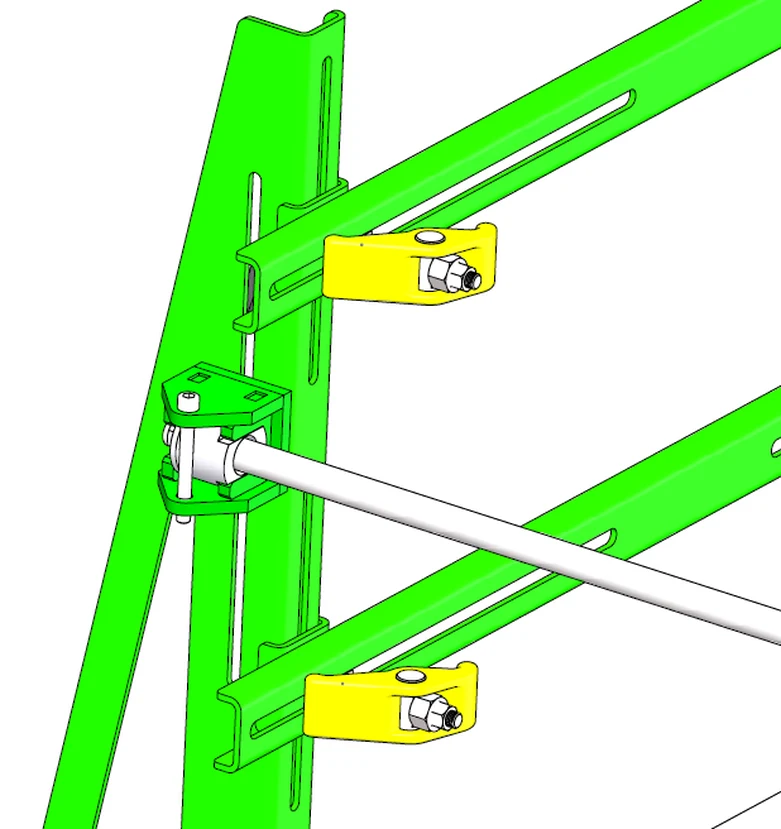

Öffnungshilfe für Werkzeuge mit Schraubenhalter am Sicherungsprofil befestigt

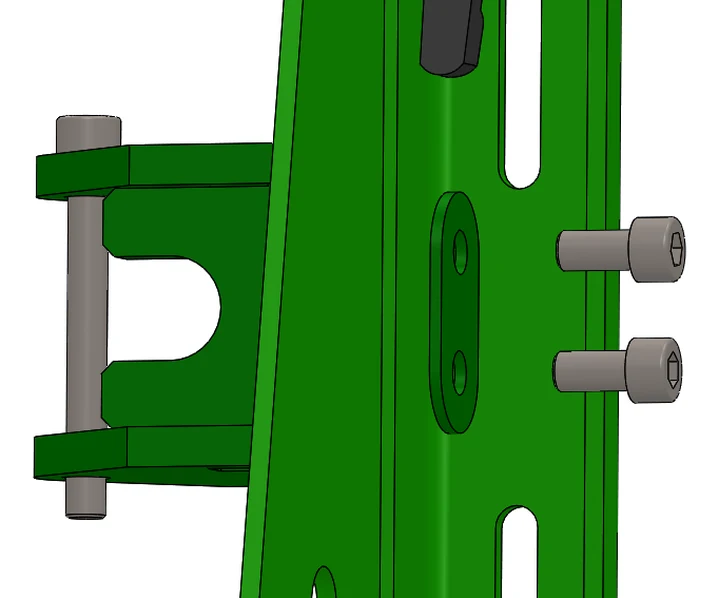

Schraubenhalter am Sicherungsprofil montiert

Sicherungsprofile beidseitig am Werkzeugöffner als Kippschutz für die Formhälften, hier mit montierter Markierhilfe

Zubehör – Sicherungsprofile:
Kippschutz mit Halterung für die Öffnungshilfe

Hohe oder kopflastige Formhälften stehen nach dem Trennen oft nicht sicher auf dem Ladeblatt. Die Sicherungsprofile werden seitlich an beiden Ladeblättern des Werkzeugöffners verschraubt und halten die Formhälfte mit Spannpratzen fest.

Wer Sicherungsprofile einsetzt, kann die Öffnungshilfe direkt daran befestigen: Die Schraubenhalter gehören zum Lieferumfang der Sicherungsprofile. So sitzen die Spindeln mittig an der Form, und Kippschutz und Öffnungshilfe arbeiten zusammen.

Kippschutz – Formhälften bleiben beim Öffnen, Drehen und Bearbeiten sicher stehen
Schraubenhalter inklusive – Öffnungshilfe direkt an den Profilen befestigen
Passend für die Werkzeugöffner KFM von 3 t bis 20 t, den Montagetisch und die Werkzeugöffner KF

Mehr zu den Sicherungsprofilen

Zubehör – Markierhilfe:
Position der Formhälften festhalten

Die Markierhilfe mit Edelstahl-Skala wird am Ladeblatt oder an den Sicherungsprofilen befestigt und hält die Position der Formhälfte fest. Nach dem Öffnen und Bearbeiten setzen Sie die Hälften wieder genau an dieselbe Stelle und schließen die Form mit der Öffnungshilfe ohne langes Ausrichten.

Schneller schließen – Position markieren, danach exakt wieder anfahren
Ablesbare Skala – einfache Kontrolle ohne Messwerkzeug
Passend für die Werkzeugöffner KFM und KF, den Montagetisch, den mobilen Montagetisch KFW und den KFT

Mehr zur Markierhilfe

Markierhilfe auf dem Ladeblatt mit Gleitschieber als Anschlag an der Spritzgussform

Markierhilfe Anschlaglineal mit Skala und Halter für das Ladeblatt, freigestellt

Zubehör – Schwerlast-Stützböcke:
Schwere Formen sicher abstützen

Wird die Form mit dem Kran vom Werkzeugöffner genommen, legen Sie die Formhälften auf den Schwerlast-Stützböcken (PSK15T) ab und bearbeiten sie dort sicher in Arbeitshöhe. Ideal, wenn eine mit der Öffnungshilfe getrennte Formhälfte woanders bearbeitet werden soll. Die Stützböcke tragen auch andere schwere Werkstücke und Lasten bis 15 t, die gerade aufliegen müssen. Die Höhe stellen Sie per Steckbolzen in vier Stufen ein. Unter Last heben sich die Rollen automatisch ab, und der Stützbock steht fest auf seinen Füßen.

Bis 15 t Traglast – für schwere Spritzguss- und Druckgussformen
Vier Arbeitshöhen – 700, 800, 900 und 1.000 mm
Mobil – auf Rollen leicht an den Einsatzort geschoben
Sicherer Stand – Rollen heben unter Last automatisch ab

Mehr zu den Schwerlast-Stützböcken →

Zwei höhenverstellbare Schwerlast-Stützböcke für Spritzgussformen mit Rollen und Steckbolzen-Höhenverstellung

Abmessungen

Parameter	Kurze Ausführung (SHORT)	Lange Ausführung (LONG)
Artikelnummer	HV001	HV002
Passend für	Werkzeugöffner 3 t und 5 t (drehbare und feste Ladeflächen)	Werkzeugöffner 10 t und 20 t, Werkzeugöffner 5 t in breiter Ausführung (5000L), Montagetisch für Spritzgussformen
Max. Formgewicht	10.000 kg (bis ca. 20.000 kg auf Anfrage)
Spindellänge (X)	1.480 mm	2.250 mm
Max. Öffnung Spannbacken (Y)	80 mm
Länge Kurbel (Z)	160 mm
Material	Stahl
Befestigung	an der Form (Spannbacken) oder am Sicherungsprofil (Schraubenhalter)
Sicherheit	Sicherungsstift und Lagergehäuse
Antrieb	manuell per Handkurbel, ohne Strom, Druckluft oder Hydraulik
Gewicht (Set)	24 kg	34 kg
Lieferung	im Set in einer robusten Holzbox

Die Angabe „Max. Formgewicht“ beschreibt das Gewicht der Form, die mit der Öffnungshilfe geöffnet werden kann. Die Öffnungshilfe trägt die Form dabei nicht. Die Form steht auf dem Werkzeugöffner, der Werkbank oder einer Stahlplatte.

Welche Länge passt, richtet sich nach der Größe des Werkzeugöffners bzw. der Form. Andere Längen oder Sonderausführungen prüfen wir gern. Bitte nehmen Sie Kontakt auf, Sie erhalten nach Prüfung ein individuelles Angebot.

Kurzanleitung Öffnungshilfe

So öffnen und schließen Sie eine Form mit der Öffnungshilfe: Die Öffnungshilfe wird auf beiden Seiten der Form montiert, danach werden die Kurbeln gleichmäßig gedreht. Jeder Schritt ist als Zeichnung und mit Fotos aus der Praxis gezeigt.

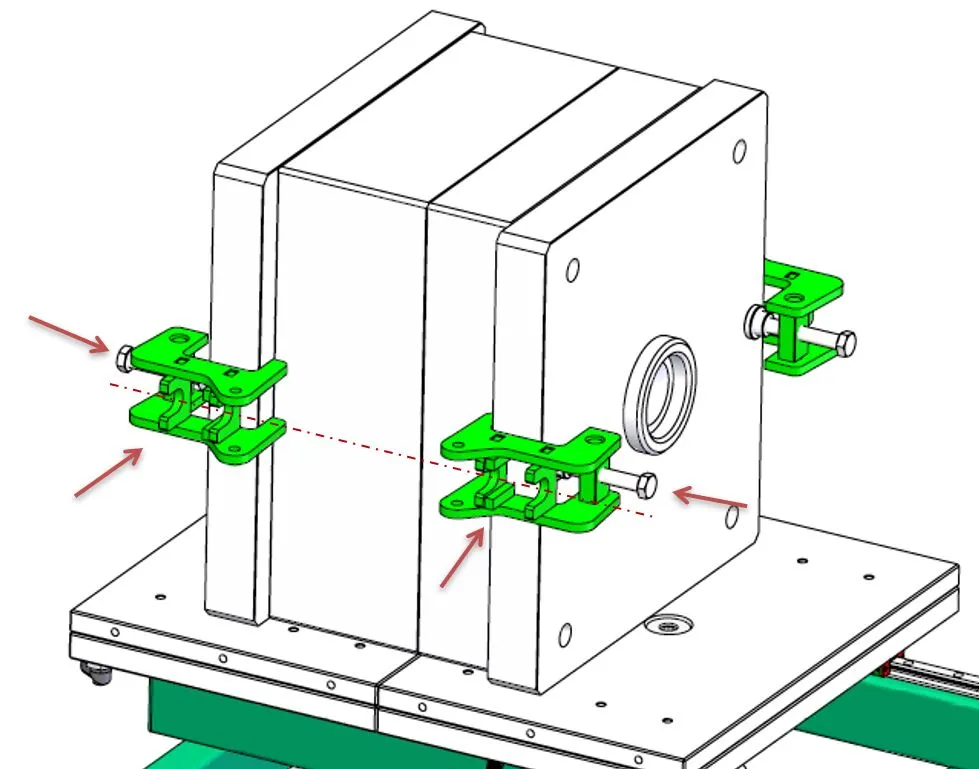

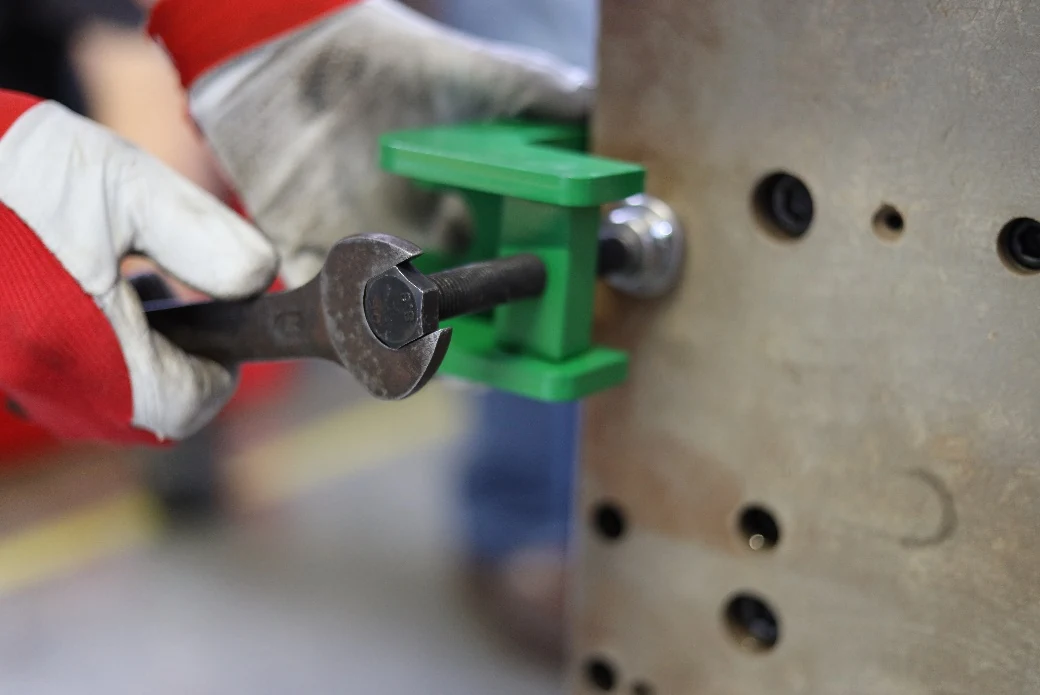

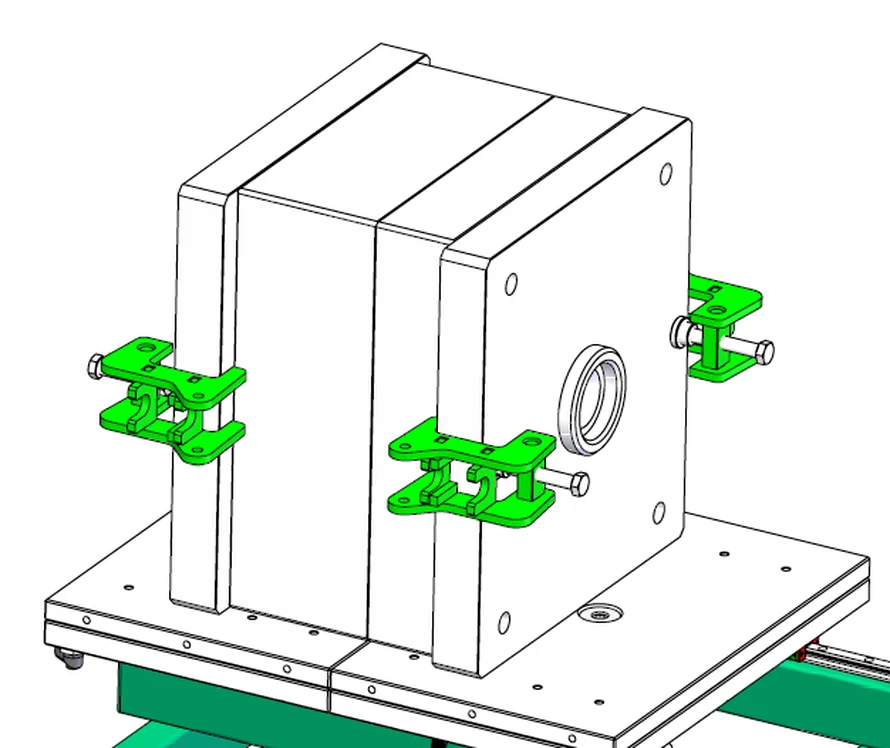

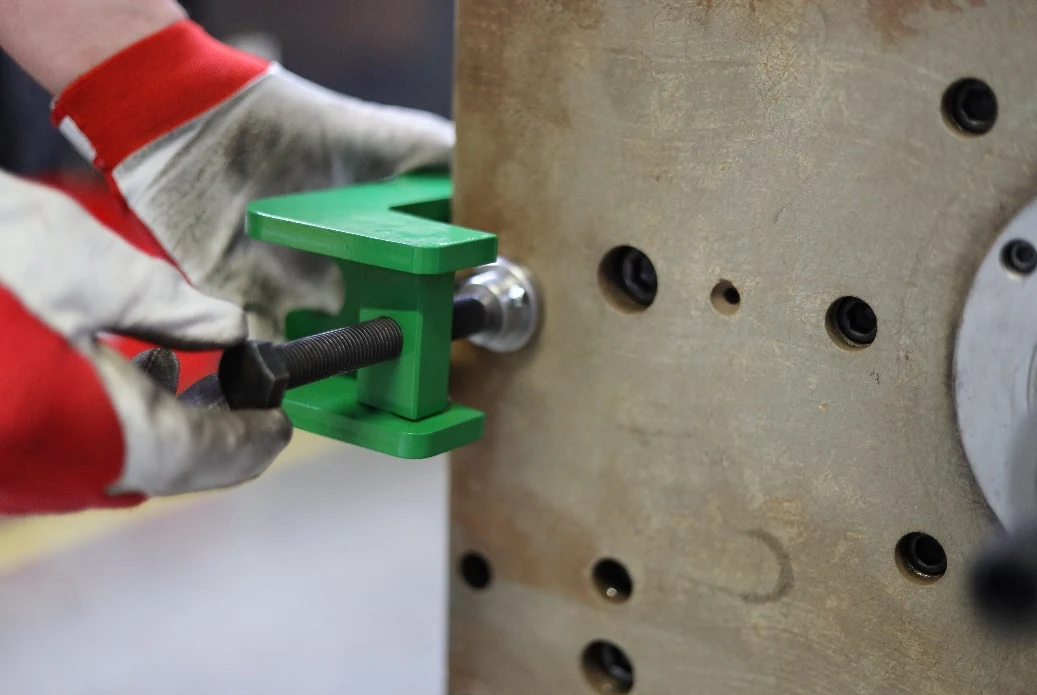

1. Spannbacken an der Form befestigen

Setzen Sie die Spannbacken auf beiden Seiten der Form an den Formplatten an, mittig und fluchtend, damit sich die Trapezspindel später nicht verbiegt. Die Klemmschraube der Spannbacke ziehen Sie mit dem Maulschlüssel fest an.

Zwischen Spannschraube und Form dürfen keine Späne oder Fremdkörper liegen. Arbeiten Sie mit Sicherungsprofilen, verwenden Sie statt der Spannbacken die Schraubenhalter an den Profilen.

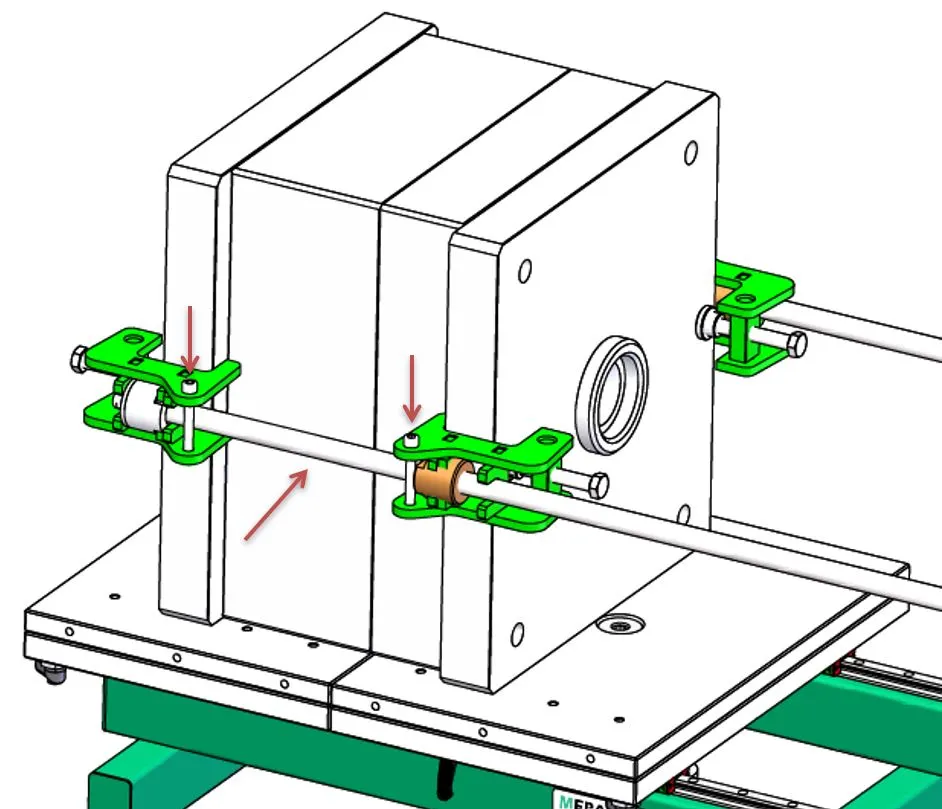

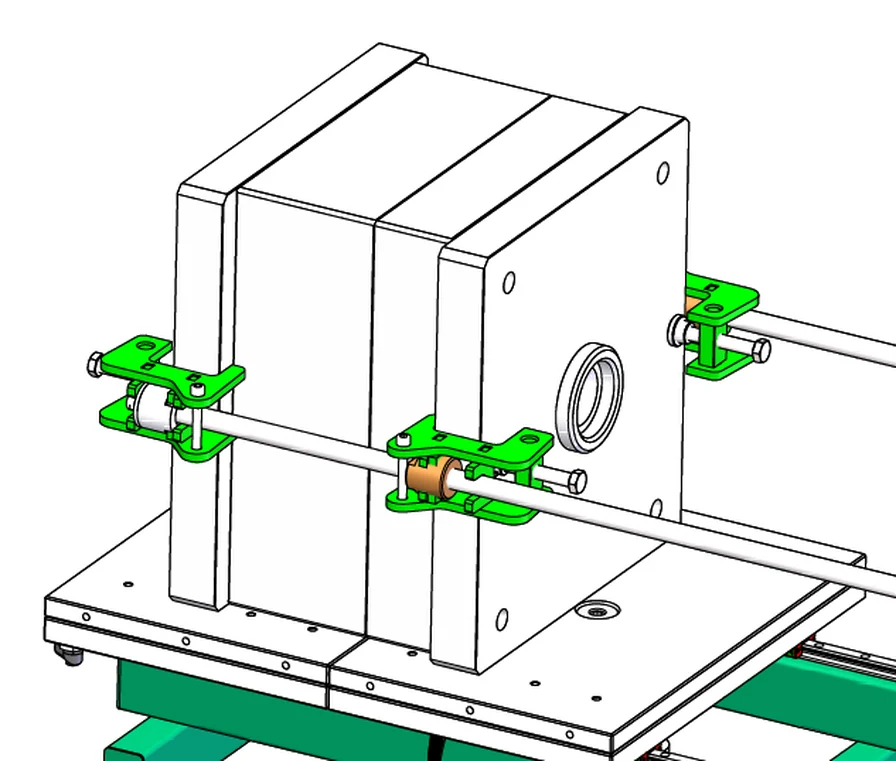

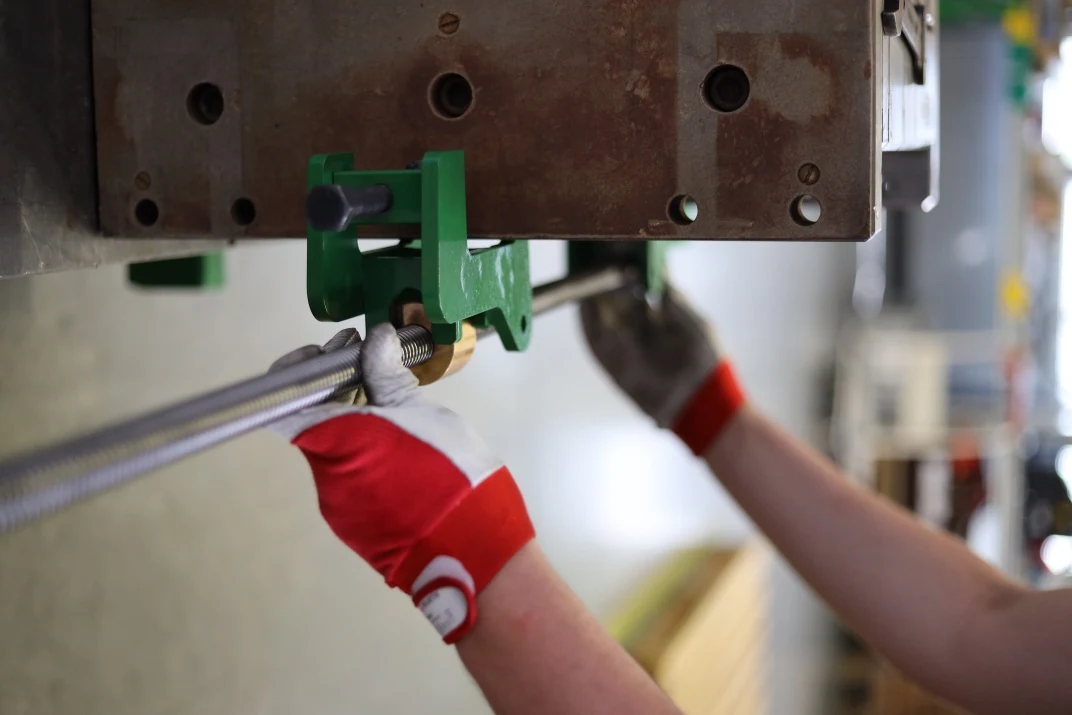

2. Trapezspindel einlegen und sichern

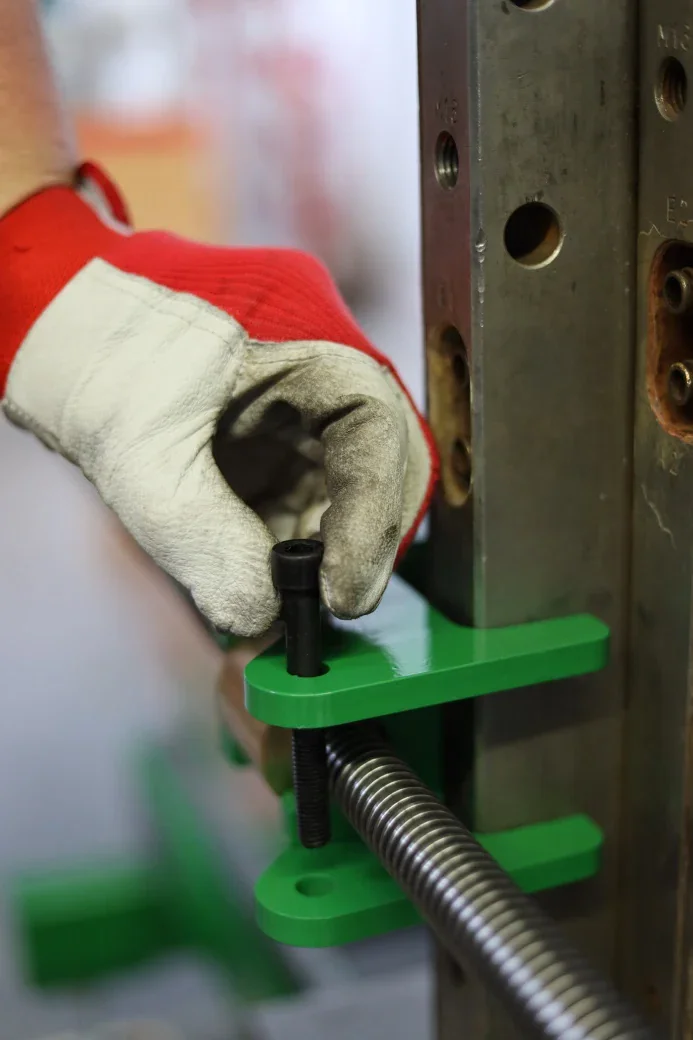

Drehen Sie die Trapezmutter vorher in die passende Position. Dann legen Sie die Trapezspindel mit ihrem Lager in die Spannbacken ein und stecken den Sicherungsstift. Er hält die Spindel sicher in den Backen.

Vor dem Öffnen kurz prüfen: Sitzen die Spannbacken fest, läuft die Spindel frei in Mutter und Lager, steckt jeder Sicherungsstift?

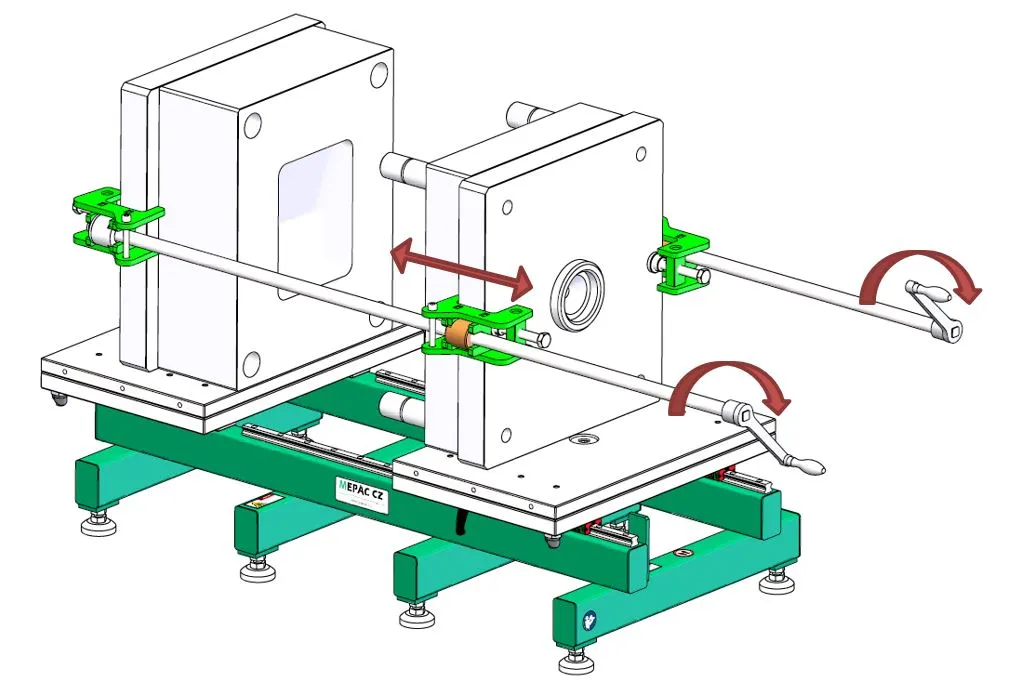

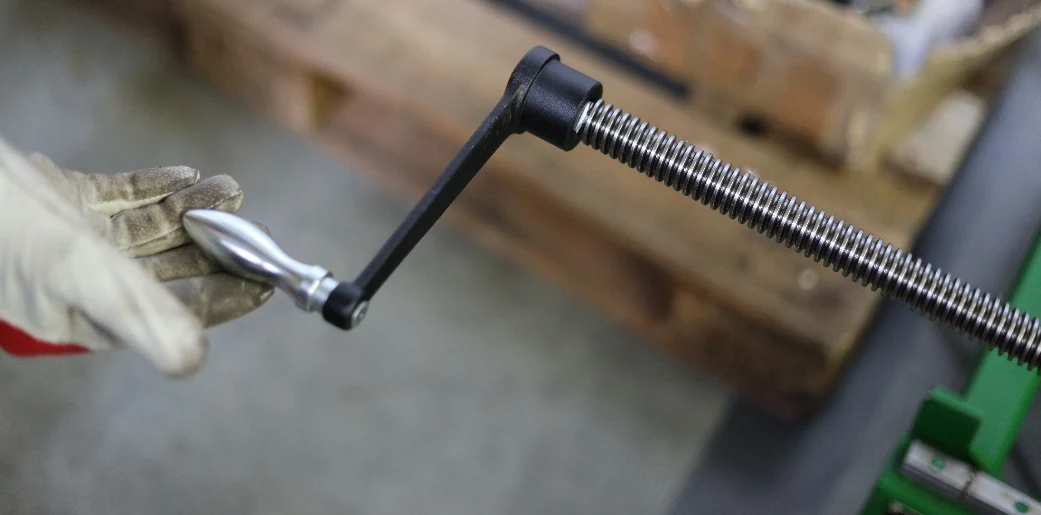

3. Kurbeln gleichmäßig drehen

Drehen Sie beide Kurbeln gleichzeitig und gleichmäßig. So trennen sich die Formhälften parallel, ohne zu verkanten. Führungssäulen und Trennebene bleiben geschont. Zum Schließen drehen Sie die Kurbeln in die Gegenrichtung.

Nach dem Öffnen sichern Sie hohe Formhälften gegen Kippen, zum Beispiel mit Sicherungsprofilen, und nehmen die Spindeln ab. Danach geht es zurück in die robuste Holzbox oder in die Aufnahme am Untergestell.

Videos

Sehen Sie die Öffnungshilfe in Aktion: links der komplette Ablauf, der Werkzeugöffner mit drehbaren Ladeflächen auf dem Untergestell, die Öffnungshilfe mit Trapezspindeln, Sicherungsprofile als Kippschutz und die Markierhilfe. Rechts wird eine schwergängige Spritzgussform auf dem Werkzeugöffner kontrolliert per Kurbel geöffnet.

Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.

Mehr Informationen

Inhalt entsperren Erforderlichen Service akzeptieren und Inhalte entsperren

Mehr Informationen

Inhalt entsperren Erforderlichen Service akzeptieren und Inhalte entsperren

Produktanfrage stellen

Sie sind interessiert an diesem Produkt? Kontaktieren Sie uns für ein individuelles Angebot.

Vorname

Nachname

E-Mail

Telefon

Nachricht

Durch Absenden des Formulars bestätige ich, dass ich die Datenschutzerklärung zur Kenntnis genommen habe und mit der Verarbeitung meiner personenbezogenen Daten durch die ToolyTech UG zu den genannten Zwecken einverstanden bin. Im Falle einer Einwilligung kann ich meine Zustimmung hierzu jederzeit widerrufen.

Sie haben Fragen zu unseren Produkten?

Wir beraten Sie gerne und finden die optimale Lösung für Ihre Anforderungen. Kontaktieren Sie uns für eine individuelle Beratung.

Häufig gestellte Fragen

Was ist eine Öffnungshilfe für Werkzeuge?

Eine mechanische Vorrichtung aus zwei Trapezspindeln mit Spannbacken und Kurbeln. Damit trennen Sie die Formhälften (Werkzeughälften) einer Spritzgussform oder Druckgussform kontrolliert und schließen sie wieder, ohne Brechstange, Kupferkeil oder Hammer. Solche Vorrichtungen werden auch Formtrenner oder Werkzeugtrenner genannt.

Bis zu welchem Formgewicht funktioniert die Öffnungshilfe?

Beide Ausführungen öffnen Formen bis 10 Tonnen Formgewicht. Für Formen bis etwa 20 t sprechen Sie uns an. Wir prüfen den Einsatz und erstellen Ihnen ein individuelles Angebot.

Welche Längen gibt es?

Zwei: die kurze Ausführung HV001 (SHORT) mit 1.480 mm Spindellänge und die lange Ausführung HV002 (LONG) mit 2.250 mm. Bei beiden öffnen die Spannbacken bis 80 mm, die Kurbel ist 160 mm lang.

Was wiegt die Öffnungshilfe?

Das komplette Set wiegt rund 24 kg in der kurzen Ausführung HV001 und rund 34 kg in der langen Ausführung HV002, geliefert in einer robusten Holzbox.

Welche Ausführung passt zu meinem Werkzeugöffner?

Die kurze Ausführung passt zu den Werkzeugöffnern mit 3 t und 5 t, mit drehbaren wie mit festen Ladeflächen. Die lange Ausführung passt zu den Werkzeugöffnern mit 10 t und 20 t, zum Werkzeugöffner 5 t in breiter Ausführung (5000L) und zum Montagetisch für Spritzgussformen. Auf Werkbank oder Stahlplatte richtet sich die Länge nach der Form. Wir beraten Sie gern.

Trägt die Öffnungshilfe die Form?

Nein. Die Form steht auf dem Werkzeugöffner, der Werkbank oder der Stahlplatte. Die Angabe 10 t beschreibt das Gewicht der Form, die mit der Öffnungshilfe geöffnet werden kann.

Braucht die Öffnungshilfe Strom, Druckluft oder Hydraulik?

Nein. Sie arbeitet rein mechanisch über zwei Handkurbeln. Es gibt keinen Anschluss, keine Steuerung und kein Kabel. Die Öffnungshilfe ist überall einsatzbereit, wo die Form steht.

Wie wird die Öffnungshilfe befestigt?

Die Spannbacken werden mittig und fluchtend am Werkzeugrahmen befestigt, auf beiden Seiten der Form. Dann wird die Trapezspindel eingelegt und mit dem Sicherungsstift gesichert. Danach werden beide Kurbeln gleichmäßig gedreht.

Wie schnell ist die Öffnungshilfe einsatzbereit?

In wenigen Minuten. Spannbacken ansetzen, Klemmschraube mit dem Maulschlüssel anziehen, Spindel einlegen, Sicherungsstift stecken, fertig. Spezialwerkzeug ist nicht nötig.

Warum müssen beide Kurbeln gleichzeitig gedreht werden?

Damit sich die Formhälften parallel trennen und die Form nicht verkantet. Die mittig sitzenden Spannbacken verteilen die Kraft gleichmäßig. So werden Führungssäulen und Trennebene geschont.

Wie sicher ist die Öffnungshilfe?

Ein Sicherungsstift hält die Spindel in der Spannbacke, das Lagergehäuse sorgt für ein gleichmäßiges, ruckfreies Drehen. Die Form wird ohne Schläge und ohne Hebeln geöffnet, und die Hände bleiben an der Kurbel, außerhalb der Trennebene.

Für welche Formen und Einsatzbereiche eignet sich die Öffnungshilfe?

Für Spritzgussformen und Druckgussformen im Werkzeugbau, Formenbau, in der Instandhaltung und in der Spritzgießerei, zum Öffnen und Schließen bei Wartung, Reparatur, Reinigung und Inspektion.

Kann die Öffnungshilfe auch ohne Werkzeugöffner genutzt werden?

Ja, sie funktioniert auch auf Werkbänken oder einer Stahlplatte. Wichtig ist nur eine glatte, ebene Oberfläche.

Lohnt sich die Öffnungshilfe auch bei leichtgängigen Formen?

Ja. Wer jede Form auf dieselbe Weise öffnet, standardisiert den Öffnungsvorgang, unabhängig davon, wer gerade an der Form arbeitet. Neue Mitarbeiter sind schnell eingewiesen.

Kann ich die Öffnungshilfe mit Sicherungsprofilen kombinieren?

Ja. Statt der Spannbacken wird dann ein Schraubenhalter verwendet, der am Sicherungsprofil befestigt wird. Die Halter gehören zum Lieferumfang der Sicherungsprofile.

Wie wird die Öffnungshilfe gewartet?

Täglich eine Sichtprüfung. Wöchentlich Gewinde der Spannschraube, Lager und Trapezmutter auf Leichtgängigkeit prüfen, die Spindel regelmäßig reinigen und leicht schmieren.

Können Einzelteile ersetzt werden?

Ja. Spindel, Mutter, Kurbel, Spannbacken und Sicherungsstift lassen sich einzeln tauschen, ohne Spezialwerkzeug. Ersatzteile erhalten Sie bei uns.

Wie wird die Öffnungshilfe transportiert und aufbewahrt?

Platzsparend in der mitgelieferten, robusten Holzbox, oder griffbereit in der integrierten Aufnahme am Werkzeugöffner bzw. Untergestell.

Ist eine Sonderlackierung möglich?

Ja, selbstverständlich. Da wir auf Kundenwunsch fertigen, ist eine Sonderlackierung möglich.

Können bei Bedarf Spezialmaße umgesetzt werden?

Ja, wir können die Vorrichtung auf Kundenwunsch anpassen, damit sie zu den Anforderungen des Kunden passt. Änderungen erfolgen auf Anfrage.
