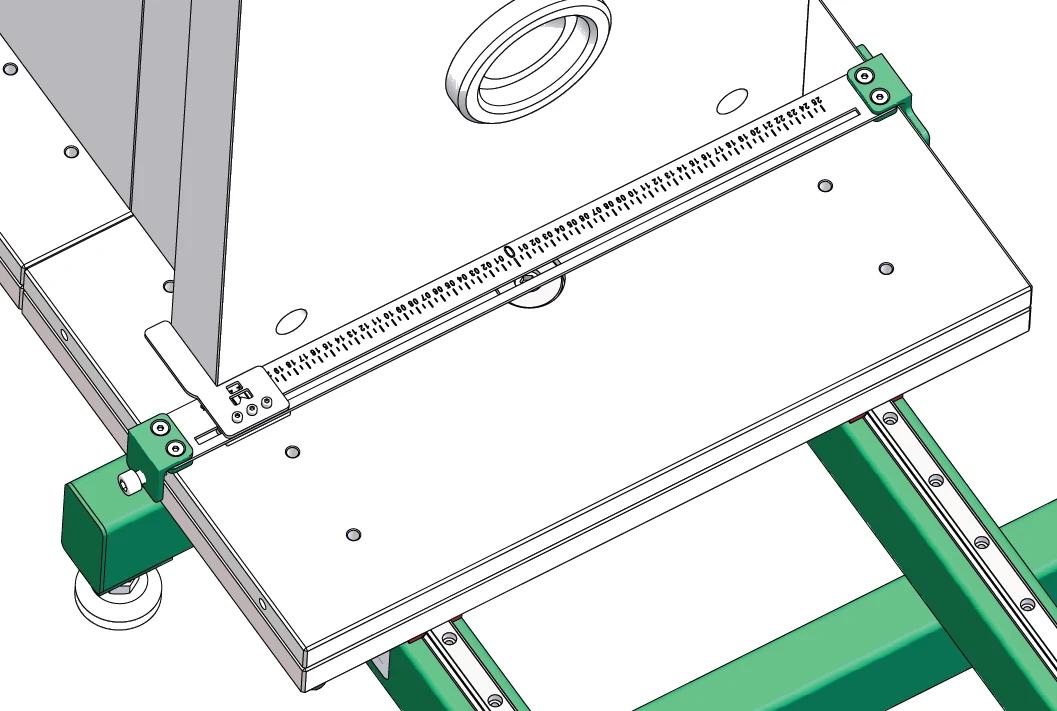

Markierhilfe auf dem Ladeblatt mit Gleitschieber als Anschlag an der Spritzgussform

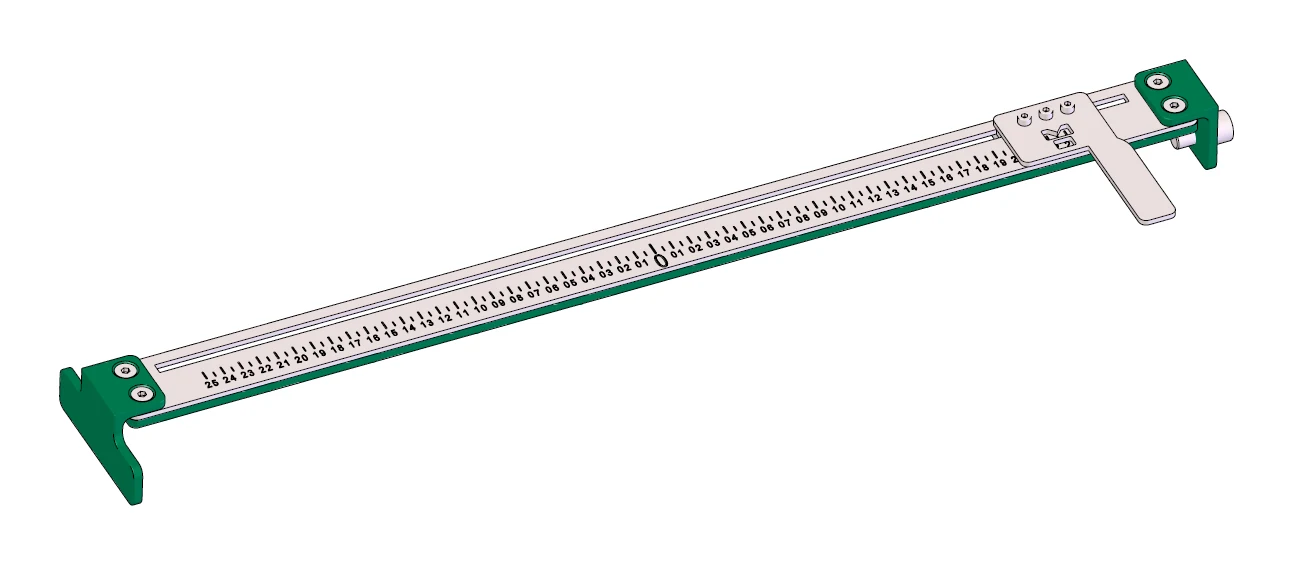

Markierhilfe Anschlaglineal mit Skala und Halter für das Ladeblatt, freigestellt

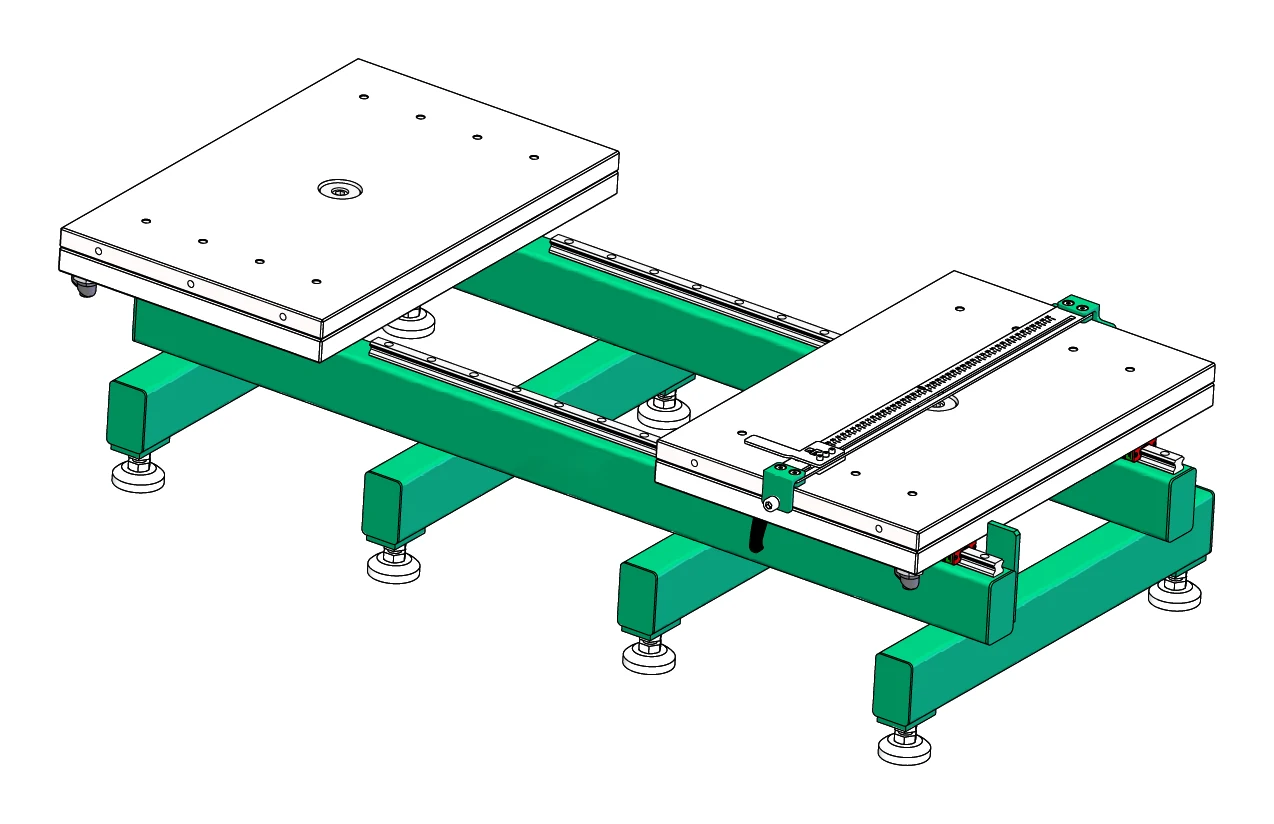

Markierhilfe auf dem Ladeblatt des Werkzeugöffners montiert

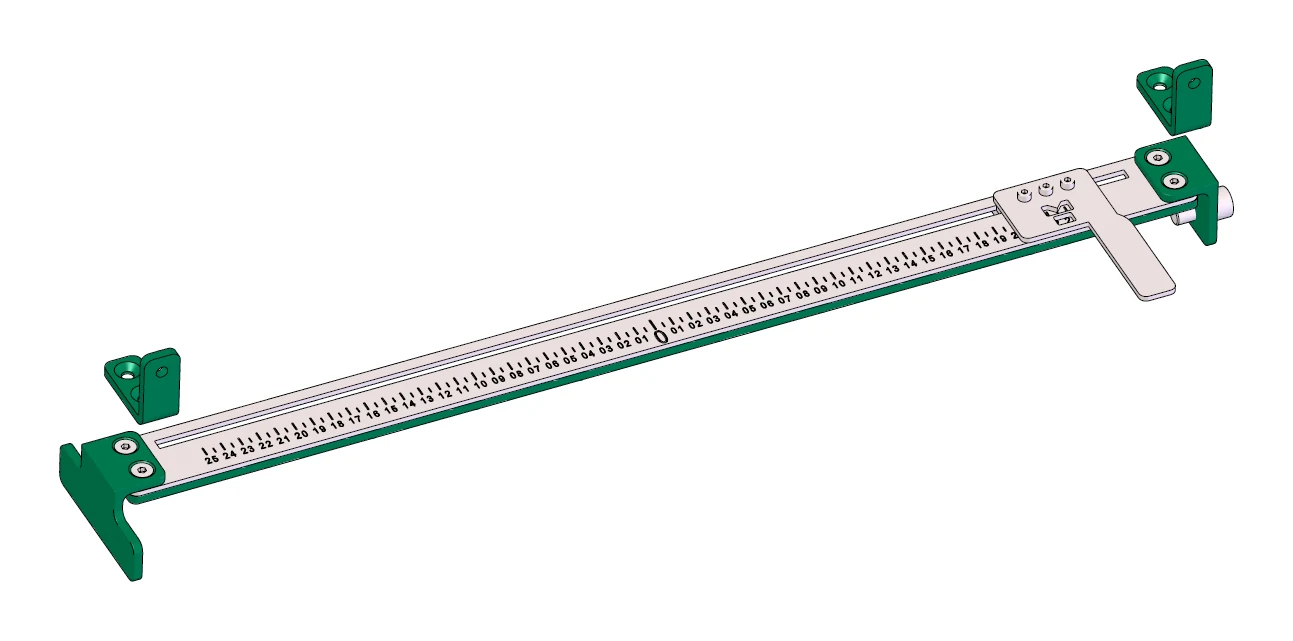

Markierhilfe Anschlaglineal mit Haltern für Sicherungsprofile, freigestellt

Werkzeugöffner

Markierhilfe für Werkzeugöffner

Name: Markierhilfe für Werkzeugöffner
Brand: ToolyTech

Formposition merken – Spritzgussform exakt wieder aufsetzen.

Die Markierhilfe, auch Anschlaglineal oder Positionierhilfe für Formhälften genannt, ist ein Lineal mit eingravierter Edelstahl-Skala für den Werkzeugöffner. Sie wird am Ladeblatt festgeklemmt, ein verschiebbarer Anschlag hält die Position der Formhälfte fest. So nehmen Sie die Formhälfte ab und setzen sie später genau an derselben Stelle wieder auf. Die Form schließt sauber und ohne Verkanten. In vier Größen für Werkzeugöffner von 3 bis 10 t.

Passend für den Werkzeugöffner mit drehbaren Ladeflächen, den Werkzeugöffner mit festen Ladeflächen und den Montagetisch für Spritzgussformen.

Ihre Vorteile auf einen Blick

Form exakt wieder aufsetzen

Die Position der Formhälfte bleibt gespeichert. Sie setzen sie genau an dieselbe Stelle zurück.

Schneller schließen

Kein Suchen und Nachrichten: Die Form schließt nach der Wartung zügig und ohne Verkanten.

Wiederholbar

Die eingravierte Skala ist eine feste Referenz, bei jeder Wartung derselben Form gleich.

Robust und gut ablesbar

Edelstahl-Skala mit eingravierten Zahlen, korrosionsbeständig und dauerhaft lesbar.

Schnell montiert

Mit einer Druckschraube am Ladeblatt festgeklemmt, ohne Bohren, auch an vorhandenen Werkzeugöffnern der passenden Größe.

Kombinierbar

Lässt sich mit Sicherungsprofilen und Öffnungshilfe zu einem kompletten Arbeitsplatz für die Formwartung ergänzen.

Wofür brauchen Sie eine Markierhilfe?

Wer eine Spritzgussform auf dem Werkzeugöffner öffnet, nimmt die Formhälften oft zum Bearbeiten ab oder öffnet dieselbe Form immer wieder. Danach soll jede Formhälfte genau an derselben Stelle sitzen. Rutscht sie beim Öffnen oder Aufsetzen aus ihrer Lage, lässt sich die Form nur schwer und mit Verkanten schließen. Die Markierhilfe merkt sich die Position: Lineal an die Formhälfte schieben, Anschlag festziehen, fertig.

Besonders wichtig beim Werkzeugöffner mit festen Ladeflächen: Dort werden die Formhälften zum Bearbeiten abgenommen und anschließend wieder aufgesetzt. Die Markierhilfe hält fest, wo sie gestanden haben, damit die Form danach exakt wieder schließt. Auch wenn mehrere Formen nacheinander gewartet werden, sparen Sie so Zeit beim Ausrichten.

Skala aus Edelstahl mit eingravierter Zahlenskala – robust, korrosionsbeständig und gut ablesbar

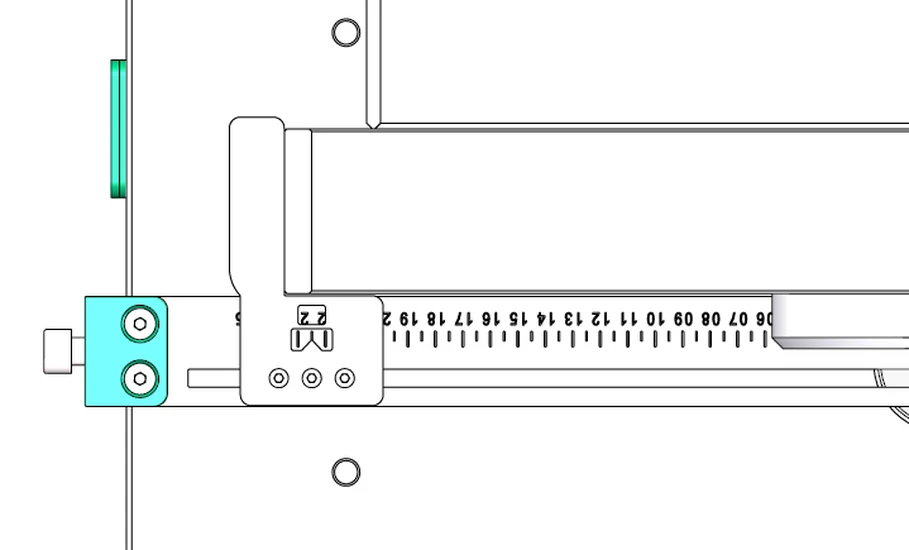

Gleitschieber als Anschlag, mit einer M4-Schraube in jeder Position feststellbar

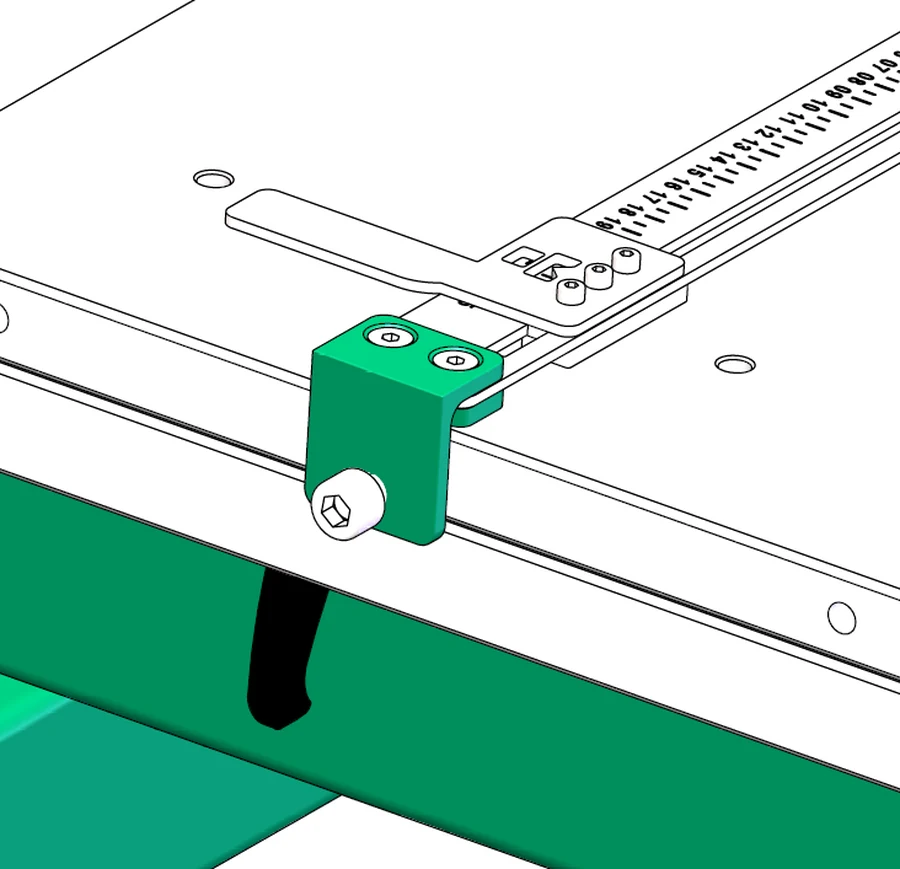

Halter für das Ladeblatt mit M8-Druckschraube – festklemmen statt bohren

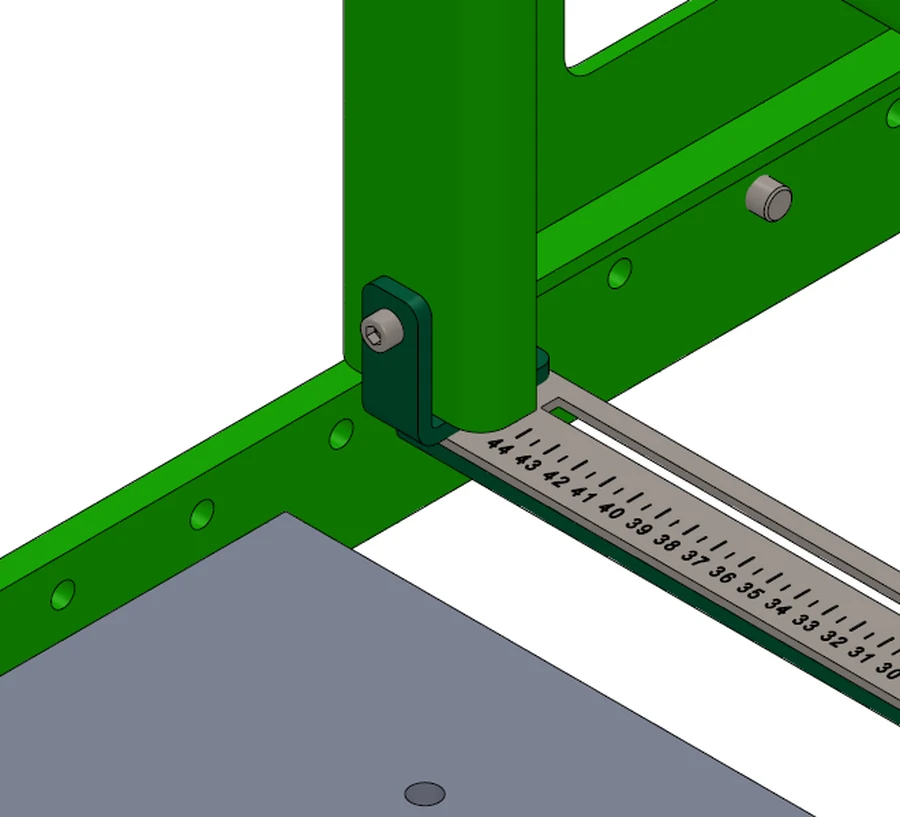

Optionaler Halter für die Sicherungsprofile (M6) – die Markierhilfe bewegt sich dann mit den Profilen mit
Vier Größen: PR-3000, PR-3000A, PR-5000 und PR-10000

Kombinierbar: Zusammen mit den Sicherungsprofilen, der Öffnungshilfe und den Schwerlast-Stützböcken wird der Werkzeugöffner zum kompletten Arbeitsplatz für die Formwartung.

Passende Geräte: Werkzeugöffner mit drehbaren Ladeflächen · Werkzeugöffner mit festen Ladeflächen · Montagetisch für Spritzgussformen · Mobiler Montagetisch und Werkzeugöffner für dreiteilige Spritzgussformen (Ausführung auf Anfrage)

Markierhilfe, Sicherungsprofile oder Öffnungshilfe – welches Zubehör wofür?

Alle drei Zubehörteile werden am Werkzeugöffner eingesetzt und lassen sich miteinander kombinieren. Sie lösen unterschiedliche Aufgaben:

	Markierhilfe diese Seite	Sicherungsprofile	Öffnungshilfe
Aufgabe	Position der Formhälfte merken	Formhälften gegen Kippen und Herunterfallen sichern	Formhälften kontrolliert trennen und schließen
Sinnvoll, wenn	Formhälften abgenommen und wieder aufgesetzt werden oder dieselbe Form regelmäßig gewartet wird	Formhälften hoch, kopflastig oder sehr klein sind	Formen schwergängig sind oder Öffnungsvorgänge standardisiert werden sollen
Befestigung	am Ladeblatt (M8-Druckschraube) oder an den Sicherungsprofilen (M6)	auf der Ladefläche des Werkzeugöffners	an der Form oder an den Sicherungsprofilen
Antrieb	rein mechanisch	rein mechanisch	rein mechanisch, per Kurbel

Zu den Sicherungsprofilen → · Zur Öffnungshilfe → · Zum Werkzeugöffner →

Technische Daten Markierhilfe

Modell	Passend für	Maße L × B × H	Gewicht
PR-3000	Werkzeugöffner 3 t mit drehbaren oder festen Ladeflächen (KFM 3000, KF 3000)	610 × 130 × 35 mm	1,3 kg
PR-3000A	Montagetisch für Spritzgussformen (KFM 3000 A)	715 × 130 × 35 mm	1,6 kg
PR-5000	Werkzeugöffner 5 t mit drehbaren oder festen Ladeflächen (KFM 5000, KF 5000)	955 × 130 × 35 mm	1,9 kg
PR-10000	Werkzeugöffner 10 t mit drehbaren oder festen Ladeflächen und Werkzeugöffner 5 t L (KFM 10000, KF 10000, KFM 5000L)	1.215 × 130 × 35 mm	2,3 kg

Für den Werkzeugöffner 20 t, den mobilen Montagetisch und den Werkzeugöffner für dreiteilige Spritzgussformen nennen wir Ihnen die passende Ausführung auf Anfrage. Andere Längen liefern wir auf Wunsch. Wir prüfen die Umsetzung und erstellen ein individuelles Angebot.

Ausstattung und Einsatzbedingungen

Skala: Edelstahl, Zahlenskala eingraviert
Anschlag: Gleitschieber, Klemmung mit M4-Schraube
Halter [1] für das Ladeblatt: Klemmung mit M8-Druckschraube
Halter [2] für die Sicherungsprofile: Befestigung mit M6-Schrauben (optional)
Einsatz und Lagerung: 0 bis 35 °C, Luftfeuchte bis 75 % ohne Kondensation, keine direkte Sonneneinstrahlung
Gebaut nach EN ISO 12100 (Sicherheit von Maschinen)

Kurzanleitung Markierhilfe

Die Kurzanleitung fasst Montage, Anwendung und Pflege zusammen. Die vollständige Betriebsanleitung erhalten Sie mit der Lieferung, eine Ersatzkopie jederzeit auf Anfrage.

Position der Form markieren

Markierhilfe auf das Ladeblatt legen und an die Formhälfte heranschieben.
Mit der M8-Druckschraube am Ladeblatt festklemmen.
Mittlere M4-Schraube lösen, den Anschlag an die Form schieben und wieder festziehen.
Die Form kann jetzt abgenommen und später genau an derselben Stelle wieder aufgesetzt werden.

Wichtig: Die Druckschraube nicht über einem Gewindeloch für anderes Zubehör ansetzen.

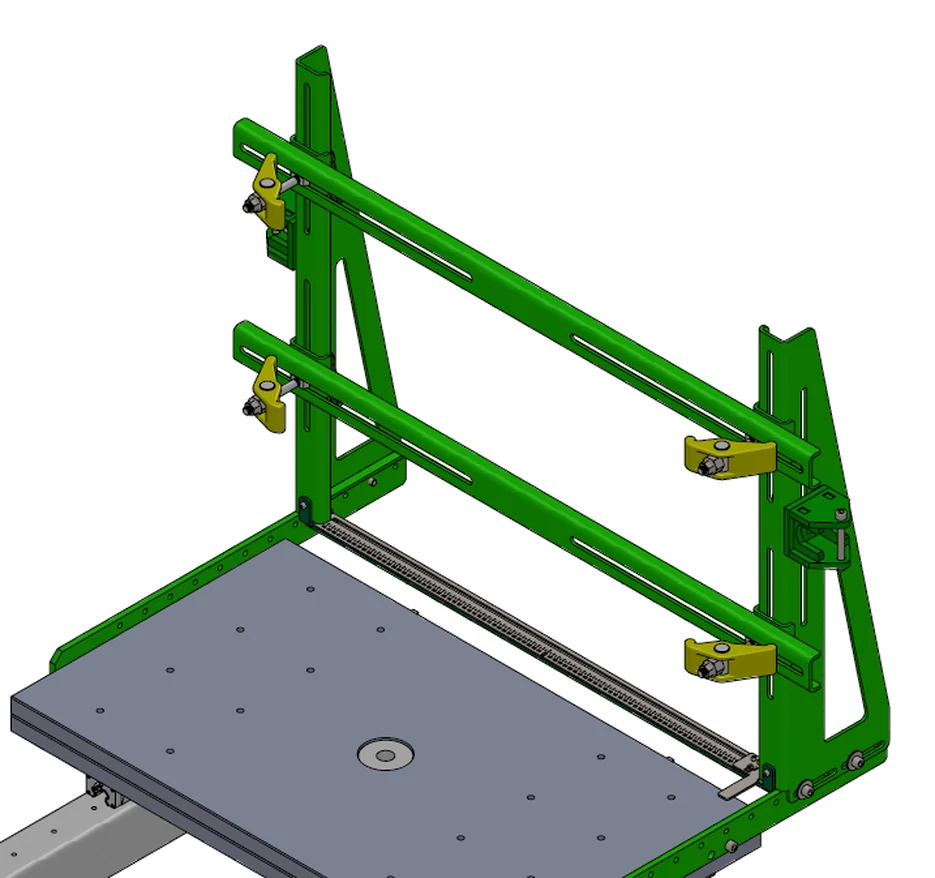

Einsatz an den Sicherungsprofilen

Mit dem Halter [2] wird die Markierhilfe an den Seitenprofilen der Sicherungsprofile befestigt (M6-Schrauben). Sie bewegt sich dann zusammen mit den Profilen und hält die Position auch beim Verstellen fest.

Pflege

Täglich: Sichtprüfung vor dem Einsatz – Lineal nicht verbogen, Gleitschieber läuft frei, Schrauben fest.
Wöchentlich: Nut des Anschlags reinigen.
Monatlich: Schraubverbindungen auf Korrosion und Verformung prüfen.

Video

Sehen Sie die Markierhilfe im Einsatz: Das Video zeigt den Werkzeugöffner mit drehbaren Ladeflächen auf dem Untergestell, die Öffnungshilfe mit Trapezspindeln, Sicherungsprofile als Kippschutz und die Markierhilfe am Ladeblatt.

Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.

Mehr Informationen

Inhalt entsperren Erforderlichen Service akzeptieren und Inhalte entsperren

Produktanfrage stellen

Sie sind interessiert an diesem Produkt? Kontaktieren Sie uns für ein individuelles Angebot.

Vorname

Nachname

E-Mail

Telefon

Nachricht

Durch Absenden des Formulars bestätige ich, dass ich die Datenschutzerklärung zur Kenntnis genommen habe und mit der Verarbeitung meiner personenbezogenen Daten durch die ToolyTech UG zu den genannten Zwecken einverstanden bin. Im Falle einer Einwilligung kann ich meine Zustimmung hierzu jederzeit widerrufen.

Das könnte Sie auch interessieren

Zubehör

Fahrwerk für Werkzeugöffner

Vier Lenkrollen mit Bremse: Werkzeugöffner von 3 bis 10 t ohne Hubwagen in der Halle verschieben, 20 t auf Anfrage – passend für feste und drehbare Ladeflächen.

Werkzeugöffner

Werkzeugöffner mit festen Ladeflächen

3 t, 5 t, 10 t und 20 t – Spritzgussformen öffnen und die Formhälften woanders bearbeiten. Die günstige Ausführung, ohne Strom und Druckluft.

Werkzeugöffner

Werkzeugöffner mit drehbaren Ladeflächen

3 t, 5 t, 10 t und 20 t – Spritzgussformen öffnen, drehen und direkt am Gerät bearbeiten. Rein mechanisch, ohne Strom und Druckluft.

Werkzeugöffner

Sicherungsprofile für Werkzeugöffner

Kippschutz für Formhälften: Sicherungsprofile halten hohe und kleine Formhälften auf dem Werkzeugöffner sicher fest. Set für beide Ladeblätter, für Werkzeugöffner von 3 bis 20 t und die Montagetische.

Werkzeugöffner

Öffnungshilfe für Werkzeuge

Öffnen Sie Formen bis 10 t Formgewicht unkompliziert und materialschonend – schwerere auf Anfrage.

Handlingsysteme

Untergestell für Werkzeugöffner

Untergestell für Werkzeugöffner bis 10 t: bringt Spritzgussformen auf ergonomische Arbeitshöhe, in vier Größen für Werkzeugöffner mit drehbaren und festen Ladeflächen – auch allein als Werkbank nutzbar.

Sie haben Fragen zu unseren Produkten?

Wir beraten Sie gerne und finden die optimale Lösung für Ihre Anforderungen. Kontaktieren Sie uns für eine individuelle Beratung.

Häufig gestellte Fragen

Wofür dient die Markierhilfe?

Die Markierhilfe ist ein Anschlaglineal mit Edelstahl-Skala für den Werkzeugöffner. Sie wird am Ladeblatt festgeklemmt, ein verschiebbarer Anschlag hält die Position der Formhälfte fest. So kann die Formhälfte abgenommen und später exakt an derselben Stelle wieder aufgesetzt werden, damit die Spritzgussform sauber schließt.

Welche Markierhilfe passt zu meinem Werkzeugöffner?

PR-3000 passt zum Werkzeugöffner 3 t mit drehbaren oder festen Ladeflächen (KFM 3000, KF 3000), PR-3000A zum Montagetisch für Spritzgussformen (KFM 3000 A), PR-5000 zum Werkzeugöffner 5 t (KFM 5000, KF 5000) und PR-10000 zum Werkzeugöffner 10 t (KFM 10000, KF 10000) sowie zum Werkzeugöffner 5 t L (KFM 5000L). Für den Werkzeugöffner 20 t, den mobilen Montagetisch und den Werkzeugöffner für dreiteilige Spritzgussformen nennen wir Ihnen die passende Ausführung auf Anfrage.

Warum ist die Markierhilfe beim Werkzeugöffner mit festen Ladeflächen besonders sinnvoll?

Beim Werkzeugöffner mit festen Ladeflächen werden die Formhälften zum Bearbeiten meist abgenommen und anschließend wieder aufgesetzt. Die Markierhilfe speichert die ursprüngliche Position, damit die Formhälften danach exakt wieder zueinander passen und die Form ohne Verkanten schließt.

Brauche ich die Markierhilfe auch beim Werkzeugöffner mit drehbaren Ladeflächen?

Sie ist dort ebenfalls sinnvoll, sobald Formhälften abgenommen werden, beim Öffnen aus ihrer Lage geraten können oder dieselbe Form regelmäßig gewartet wird. Die Markierhilfe passt auf beide Ausführungen des Werkzeugöffners.

Wie markiere ich die Position der Form?

Markierhilfe auf das Ladeblatt legen und an die Formhälfte heranschieben, mit der M8-Druckschraube festklemmen, die mittlere M4-Schraube lösen, den Anschlag an die Form schieben und wieder festziehen. Danach kann die Form abgenommen und später genau an derselben Stelle wieder aufgesetzt werden.

Wie wird die Markierhilfe befestigt?

Am Ladeblatt mit einem Halter und einer M8-Druckschraube. Die Druckschraube sollte nicht über einem Gewindeloch für anderes Zubehör sitzen. Alternativ gibt es einen Halter für die Sicherungsprofile, der mit M6-Schrauben befestigt wird.

Kann ich die Markierhilfe an einem vorhandenen Werkzeugöffner nachrüsten?

Ja. Die Markierhilfe wird am Ladeblatt nur festgeklemmt, Bohrungen sind dafür nicht nötig. Nennen Sie uns Typ und Größe Ihres Werkzeugöffners, dann nennen wir Ihnen die passende Ausführung.

Aus welchem Material ist die Skala?

Die Skala besteht aus Edelstahl, die Zahlen sind eingraviert. Sie ist dadurch robust, korrosionsbeständig und bleibt dauerhaft gut ablesbar.

Hilft die Markierhilfe, wenn ich mehrere Formen warte?

Ja. Über die eingravierte Zahlenskala lässt sich der Wert für jede Form ablesen und notieren. So stellen Sie den Anschlag bei der nächsten Wartung derselben Form schnell wieder auf die gleiche Position ein.

Funktioniert die Markierhilfe zusammen mit den Sicherungsprofilen?

Ja. Mit dem Halter für die Sicherungsprofile wird die Markierhilfe an den Seitenprofilen befestigt und bewegt sich dann zusammen mit den Profilen. Die Position bleibt auch beim Verstellen der Profile erhalten.

Was ist der Unterschied zwischen Markierhilfe und Sicherungsprofilen?

Die Markierhilfe merkt sich die Position der Formhälfte, damit sie exakt wieder aufgesetzt werden kann. Die Sicherungsprofile sichern hohe, kopflastige oder kleine Formhälften gegen Kippen und Herunterfallen. Beide lassen sich kombinieren.

Was unterscheidet die Markierhilfe von der Öffnungshilfe?

Die Öffnungshilfe trennt und schließt die Formhälften kontrolliert per Kurbel und Trapezspindel, auch bei schwergängigen Formen bis 10 t. Die Markierhilfe hält dagegen die Lage der Formhälfte fest. Zusammen mit den Sicherungsprofilen wird der Werkzeugöffner so zum kompletten Arbeitsplatz für die Formwartung.

Für welche Formen eignet sich die Markierhilfe?

Für alle Formen, die auf einem passenden Werkzeugöffner geöffnet werden, vor allem Spritzgussformen und Druckgussformen. Sie wird in der Werkzeugwartung, bei Reparatur, Reinigung und Montage von Werkzeugen eingesetzt.

Gibt es die Markierhilfe für 20 t?

Für den Werkzeugöffner 20 t nennen wir Ihnen die passende Ausführung auf Anfrage. Bitte nehmen Sie Kontakt mit uns auf.

Passt die Markierhilfe auf den Montagetisch für Spritzgussformen?

Ja, für den Montagetisch für Spritzgussformen gibt es die Ausführung PR-3000A (715 mm lang). Für den mobilen Montagetisch und den Werkzeugöffner für dreiteilige Spritzgussformen nennen wir Ihnen die passende Ausführung auf Anfrage.

Wie groß und schwer ist die Markierhilfe?

Je nach Größe ist sie 610 mm (PR-3000), 715 mm (PR-3000A), 955 mm (PR-5000) oder 1.215 mm (PR-10000) lang, jeweils 130 mm breit und 35 mm hoch. Sie wiegt zwischen 1,3 und 2,3 kg.

Braucht die Markierhilfe Strom oder Druckluft?

Nein. Die Markierhilfe arbeitet rein mechanisch, wie die Werkzeugöffner selbst. Es gibt keine Energiekosten und keine Elektrik, die ausfallen kann.

Wie pflege ich die Markierhilfe?

Vor dem Einsatz kurz prüfen, ob das Lineal gerade ist, der Gleitschieber frei läuft und die Schrauben fest sitzen. Die Nut des Anschlags wöchentlich reinigen und die Schraubverbindungen monatlich auf Korrosion und Verformung prüfen.

Unter welchen Bedingungen kann die Markierhilfe eingesetzt werden?

Einsatz und Lagerung bei 0 bis 35 °C und einer Luftfeuchte bis 75 % ohne Kondensation, ohne direkte Sonneneinstrahlung. Die Markierhilfe ist nach EN ISO 12100 (Sicherheit von Maschinen) gebaut.

Wie wird die Markierhilfe noch genannt?

Die Markierhilfe wird auch Anschlaglineal, Positionieranschlag, Positionierhilfe für Formhälften oder Markierwerkzeug für den Werkzeugöffner genannt.

Wird eine Bedienungsanleitung mitgeliefert?

Ja, die vollständige Betriebsanleitung erhalten Sie mit der Lieferung. Eine Ersatzkopie senden wir Ihnen jederzeit auf Anfrage. Eine Kurzanleitung finden Sie auf dieser Seite im Reiter Bedienungsanleitung.

Ist eine Sonderlackierung möglich?

Die Skala selbst besteht aus Edelstahl. Eine Lackierung der Halter in Ihrer RAL-Farbe prüfen wir gern auf Anfrage.

Können bei Bedarf Spezialmaße umgesetzt werden?

Ja, die Markierhilfe liefern wir auf Wunsch auch in anderen Längen, passend zu Ihrem Werkzeugöffner. Wir prüfen die Umsetzung und erstellen Ihnen ein individuelles Angebot.

Wie erhalte ich ein Angebot für die Markierhilfe?

Über das Anfrageformular auf dieser Seite, per E-Mail an info@toolytech.de oder telefonisch unter +49 3641 9286330. Für Standardgrößen erhalten Sie Ihr Angebot innerhalb von 24 Stunden.
