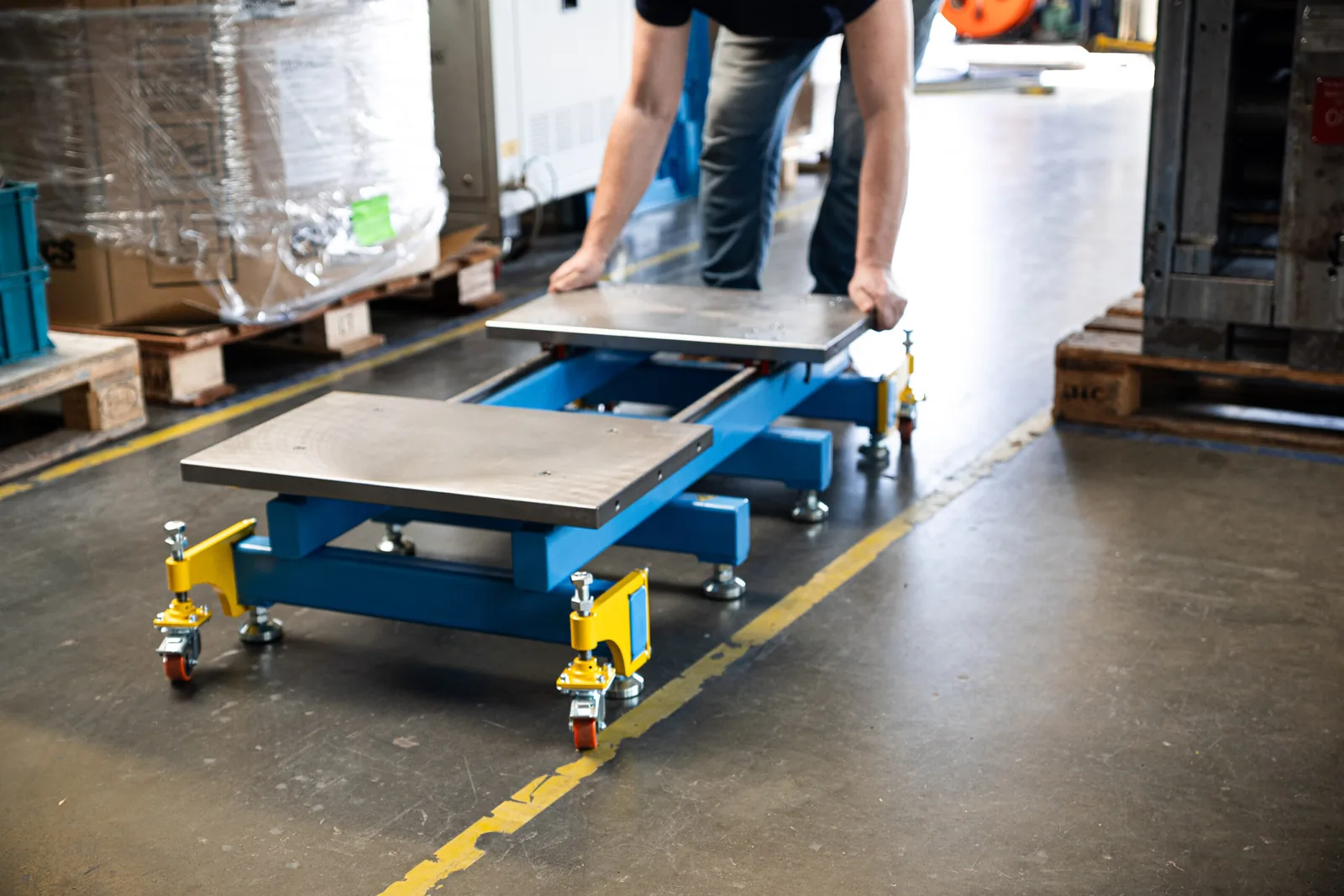

Mitarbeiter verschiebt einen Werkzeugöffner mit Fahrwerk in der Werkhalle ohne Hubwagen

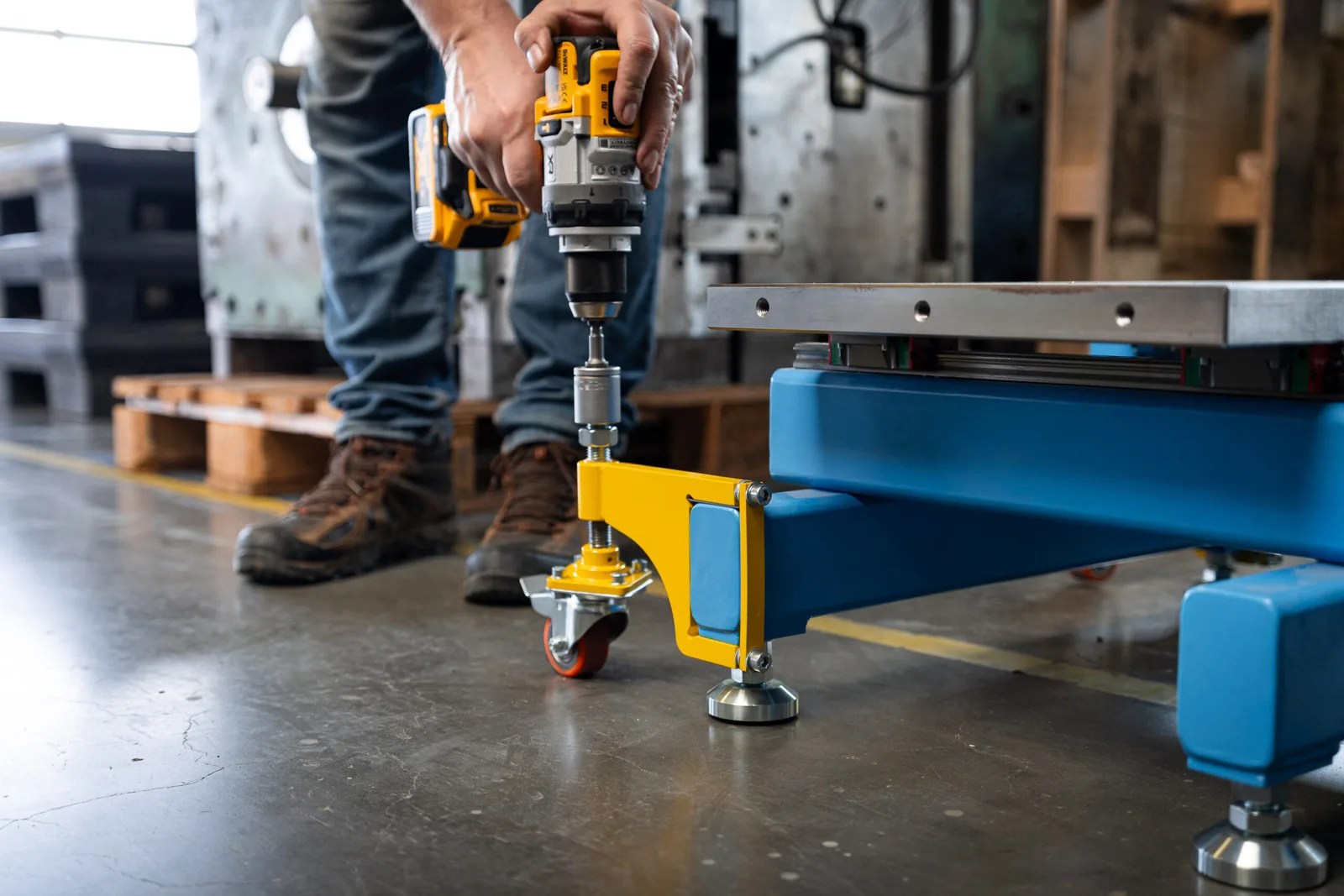

Rollen des Fahrwerks werden mit dem Akkuschrauber über die Stellschraube am Werkzeugöffner abgesenkt

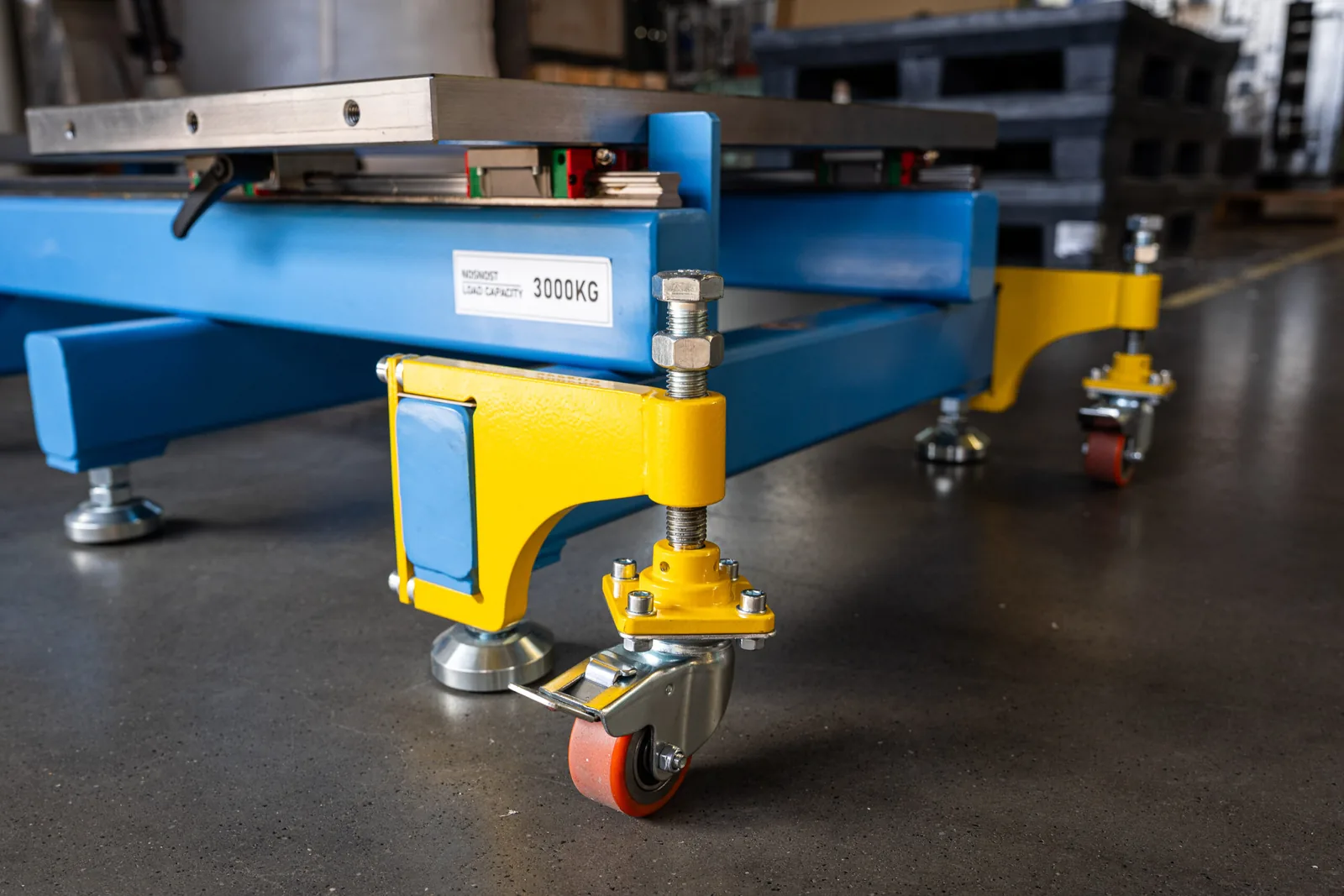

Detailansicht: Lenkrolle des Fahrwerks am Rahmen eines Werkzeugöffners für Spritzgussformen

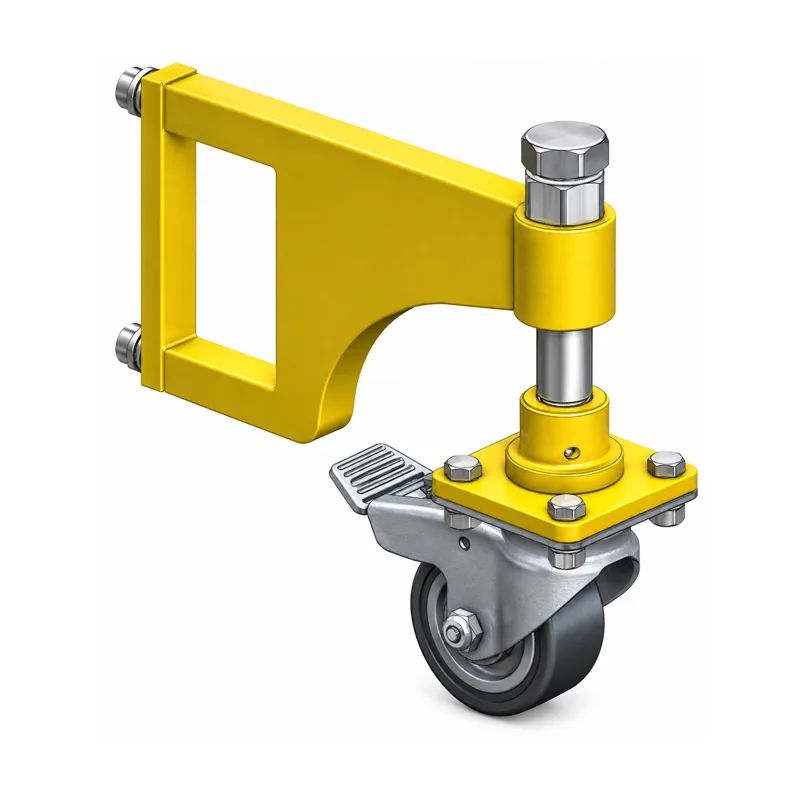

Fahrwerk für Werkzeugöffner: gelber Halter mit höhenverstellbarer Lenkrolle und Feststellbremse

Zubehör

Fahrwerk für Werkzeugöffner

Werkzeugöffner einfach in der Halle verschieben – ohne Hubwagen. Für Werkzeugöffner von 3 bis 10 t, 20 t auf Anfrage.

Das Fahrwerk für Werkzeugöffner besteht aus vier Lenkrollen mit Bremse, die seitlich am Rahmen befestigt werden. Per Stellschraube senken Sie die Rollen unter die Standfüße ab, verschieben den unbeladenen Öffner zur nächsten Spritzgießmaschine, in den Werkzeugbau oder an einen freien Arbeitsplatz und fahren die Rollen wieder ein. Dann steht der Werkzeugöffner wieder fest auf seinen Füßen.

Leicht rangieren – vier Lenkrollen für einfaches Verschieben und schnellen Richtungswechsel.
Sicher abgestellt – jede Rolle hat eine eigene Bremse.
Höhenverstellbar – Rollen per Stellschraube absenken und einfahren, z. B. mit dem Akkuschrauber (Hub 0–30 mm bzw. 0–42 mm).
Zwei Ausführungen – PPS 3T für Werkzeugöffner 3 t, PPS 5T–10T für 5 t, 5 t L und 10 t; für 20 t auf Anfrage.
Passend für beide Bauarten – für Werkzeugöffner mit festen und mit drehbaren Ladeflächen.

Wofür brauchen Sie ein Fahrwerk für den Werkzeugöffner?

Werkzeugöffner stehen fest auf höhenverstellbaren Füßen, ideal zum Arbeiten, aber umständlich, wenn der Öffner an einen anderen Platz soll. Ohne Fahrwerk brauchen Sie dafür einen Hubwagen oder Stapler.

Mit dem Fahrwerk schieben Sie den unbeladenen Werkzeugöffner (auch Formenöffner genannt) einfach dorthin, wo die Spritzgussform gerade gewartet wird: an die Spritzgießmaschine, in den Werkzeugbau oder in die Instandhaltung. So nutzen Sie einen Öffner flexibel an mehreren Arbeitsplätzen.

So funktioniert das Fahrwerk

Montieren: Die vier Lenkrollen werden seitlich am Rahmen des Werkzeugöffners befestigt.
Absenken: Über die Stellschraube – am schnellsten mit dem Akkuschrauber – senken Sie die Rollen unter die Standfüße ab, bis der Öffner auf den Rollen steht.
Verschieben: Bremsen lösen und den unbeladenen Öffner an den neuen Platz schieben.
Einfahren: Rollen wieder hochdrehen – der Werkzeugöffner steht fest auf seinen Füßen. Über die Füße waagerecht ausrichten.
Arbeiten: Jetzt die Form mit dem Kran aufsetzen und wie gewohnt öffnen.

Das Fahrwerk dient zum Verfahren des unbeladenen Werkzeugöffners. Geöffnet und bearbeitet wird immer mit eingefahrenen Rollen.

Weiteres Zubehör für Ihren Werkzeugöffner

Untergestell – bringt den Werkzeugöffner auf ergonomische Arbeitshöhe, auch allein als Werkbank nutzbar.
Schutzabdeckung für Werkzeugöffner – begehbare Stahlabdeckung zwischen den Längsträgern für mehr Sicherheit.
Markierhilfe – speichert die Position der Formhälften, damit die Form wieder passgenau schließt.
Öffnungshilfe – öffnet festsitzende Formen gleichmäßig per Kurbel.
Sicherungsprofile – sichern hohe Formhälften gegen Kippen.
Schwerlast-Stützböcke – stützen schwere Formen bis 15 t in vier Arbeitshöhen.

Hinweise zum Einsatz

Das Fahrwerk ist zum Verfahren des unbeladenen Werkzeugöffners ausgelegt. Die Traglast der vier Rollen beträgt 300 kg (PPS 3T) bzw. 1.400 kg (PPS 5T–10T).
Vor dem Aufsetzen der Form die Rollen vollständig einfahren – der Öffner muss auf seinen Füßen stehen.
Nur auf ebenem, festem Hallenboden verschieben.
Nach dem Umsetzen den Werkzeugöffner über die Füße waagerecht ausrichten.
Stehen lassen immer mit angezogenen Bremsen.
Die Form wird erst geöffnet, wenn das Fahrwerk vollständig eingefahren ist und der Werkzeugöffner abgesenkt fest auf seinen Füßen am Boden steht.

Technische Daten Fahrwerk für Werkzeugöffner

Modell	Passend für	Traglast (4 Rollen)	A	B	C	D	Hub E
PPS 3T	Werkzeugöffner 3 t (KF 3000, KFM 3000)	300 kg	50 mm	88,5 mm	183 mm	118,5 mm	0–30 mm
PPS 5T–10T	Werkzeugöffner 5 t, 5 t L und 10 t	1.400 kg	80 mm	110,5 mm	250 mm	150,5 mm	0–42 mm
für 20 t	Werkzeugöffner 20 t	auf Anfrage	auf Anfrage	auf Anfrage	auf Anfrage	auf Anfrage	auf Anfrage

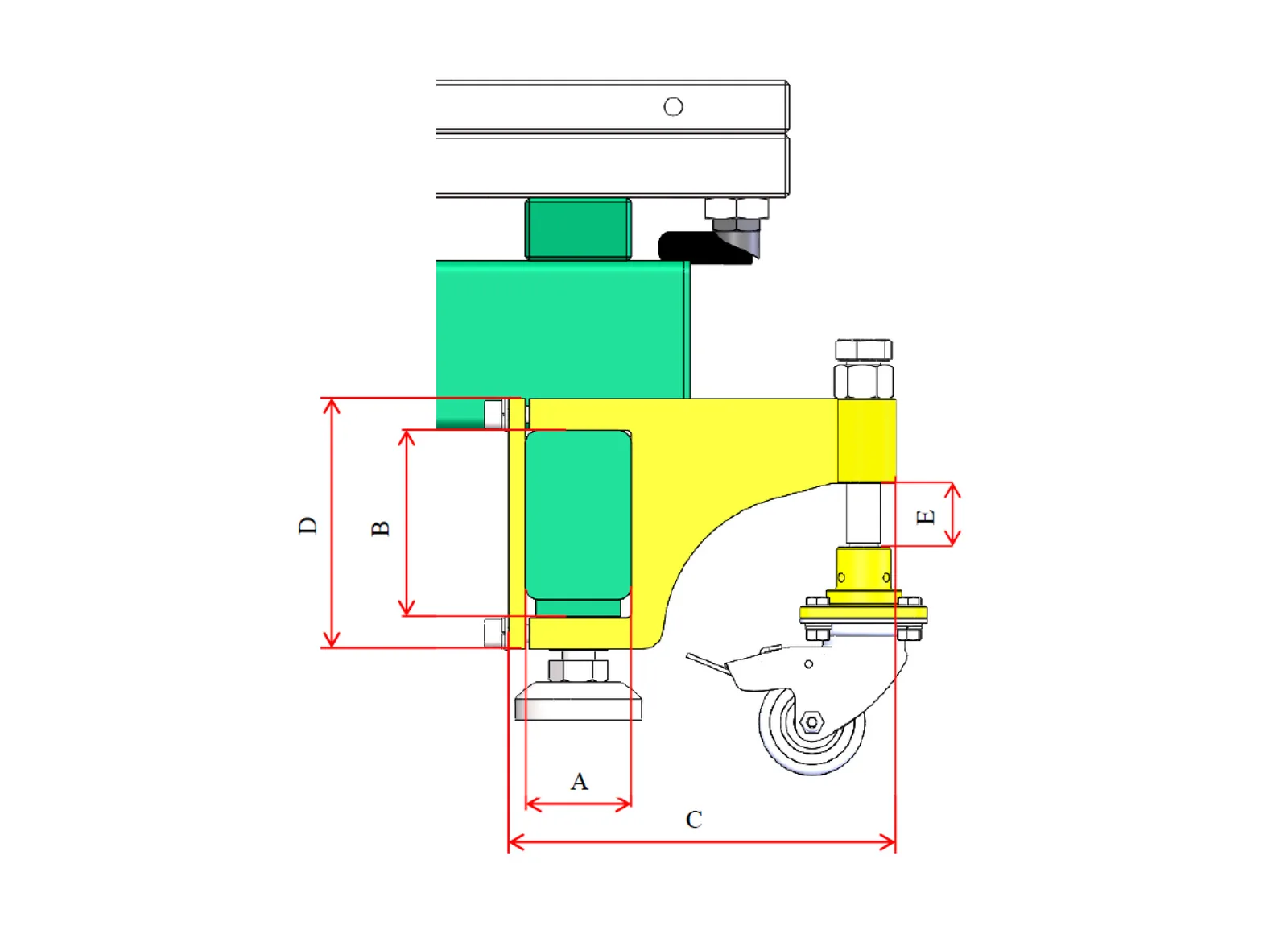

Die Maße A bis E finden Sie in der Maßzeichnung. Die Traglast bezieht sich auf alle vier Rollen zusammen und ist für das Verfahren des unbeladenen Werkzeugöffners ausgelegt. Der Werkzeugöffner mit festen Ladeflächen 3 t wiegt 145 kg, der mit drehbaren Ladeflächen 3 t rund 250 kg, die 10-t-Modelle bis 1.120 kg. Jede Lenkrolle ist einzeln feststellbar.

Video: Fahrwerk für Werkzeugöffner im Einsatz

Rollen per Akkuschrauber absenken, Werkzeugöffner in der Halle verschieben, Rollen wieder einfahren, in weniger als einer Minute.

Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.

Mehr Informationen

Inhalt entsperren Erforderlichen Service akzeptieren und Inhalte entsperren

Zu welchen Werkzeugöffnern passt das Fahrwerk?

Das Fahrwerk passt für unsere Werkzeugöffner mit festen und mit drehbaren Ladeflächen:

Werkzeugöffner	Traglast	Passendes Fahrwerk
Werkzeugöffner mit festen Ladeflächen 3 t (KF 3000)	3 t	PPS 3T
Werkzeugöffner mit festen Ladeflächen 5 t, 10 t (KF 5000, KF 10000)	5 t, 10 t	PPS 5T–10T
Werkzeugöffner mit festen Ladeflächen 20 t (KF 20000)	20 t	auf Anfrage
Werkzeugöffner mit drehbaren Ladeflächen 3 t (KFM 3000)	3 t	PPS 3T
Werkzeugöffner mit drehbaren Ladeflächen 5 t, 5 t L, 10 t (KFM 5000, 5000 L, 10000)	5 t, 10 t	PPS 5T–10T
Werkzeugöffner mit drehbaren Ladeflächen 20 t (KFM 20000)	20 t	auf Anfrage

Sie sind nicht sicher, welche Ausführung passt? Nennen Sie uns Ihr Modell. Wir beraten Sie gern.

Produktanfrage stellen

Sie sind interessiert an diesem Produkt? Kontaktieren Sie uns für ein individuelles Angebot.

Vorname

Nachname

E-Mail

Telefon

Nachricht

Durch Absenden des Formulars bestätige ich, dass ich die Datenschutzerklärung zur Kenntnis genommen habe und mit der Verarbeitung meiner personenbezogenen Daten durch die ToolyTech UG zu den genannten Zwecken einverstanden bin. Im Falle einer Einwilligung kann ich meine Zustimmung hierzu jederzeit widerrufen.

Passt dazu

Werkzeugöffner

Werkzeugöffner mit festen Ladeflächen

3 t, 5 t, 10 t und 20 t – Spritzgussformen öffnen und die Formhälften woanders bearbeiten. Die günstige Ausführung, ohne Strom und Druckluft.

Werkzeugöffner

Werkzeugöffner mit drehbaren Ladeflächen

3 t, 5 t, 10 t und 20 t – Spritzgussformen öffnen, drehen und direkt am Gerät bearbeiten. Rein mechanisch, ohne Strom und Druckluft.

Werkzeugöffner

Sicherungsprofile für Werkzeugöffner

Kippschutz für Formhälften: Sicherungsprofile halten hohe und kleine Formhälften auf dem Werkzeugöffner sicher fest. Set für beide Ladeblätter, für Werkzeugöffner von 3 bis 20 t und die Montagetische.

Werkzeugöffner

Öffnungshilfe für Werkzeuge

Öffnen Sie Formen bis 10 t Formgewicht unkompliziert und materialschonend – schwerere auf Anfrage.

Werkzeugöffner

Markierhilfe für Werkzeugöffner

Anschlaglineal mit Edelstahl-Skala für den Werkzeugöffner: merkt die Position der Formhälfte, damit die Spritzgussform exakt wieder aufgesetzt wird. Vier Größen für 3 bis 10 t.

Handlingsysteme

Untergestell für Werkzeugöffner

Untergestell für Werkzeugöffner bis 10 t: bringt Spritzgussformen auf ergonomische Arbeitshöhe, in vier Größen für Werkzeugöffner mit drehbaren und festen Ladeflächen – auch allein als Werkbank nutzbar.

Sie haben Fragen zu unseren Produkten?

Wir beraten Sie gerne und finden die optimale Lösung für Ihre Anforderungen. Kontaktieren Sie uns für eine individuelle Beratung.

Häufig gestellte Fragen

Wofür brauche ich ein Fahrwerk für den Werkzeugöffner?

Damit Sie den Werkzeugöffner ohne Hubwagen oder Stapler innerhalb der Halle verschieben können, zur Spritzgießmaschine, in den Werkzeugbau oder an einen freien Arbeitsplatz. So nutzen Sie einen Öffner flexibel an mehreren Stellen.

Gibt es Rollen oder ein Fahrgestell für den Formenöffner?

Ja, genau das ist das Fahrwerk für Werkzeugöffner: vier Lenkrollen mit Bremse, die am Rahmen des Werkzeugöffners (Formenöffners) befestigt und bei Bedarf abgesenkt werden. So wird der Öffner auf Rollen mobil, ohne dass er beim Arbeiten auf Rollen steht.

Wie funktioniert das Fahrwerk?

Vier Lenkrollen mit Bremse werden seitlich am Rahmen befestigt. Über eine Stellschraube, zum Beispiel mit dem Akkuschrauber, senken Sie die Rollen unter die Standfüße ab und verschieben den Öffner. Danach fahren Sie die Rollen wieder ein, und der Werkzeugöffner steht fest auf seinen Füßen.

Zu welchen Werkzeugöffnern passt das Fahrwerk?

Zu den Werkzeugöffnern mit festen Ladeflächen und mit drehbaren Ladeflächen: PPS 3T für die 3-t-Modelle (KF 3000, KFM 3000), PPS 5T–10T für 5 t, 5 t L und 10 t. Für 20 t ist das Fahrwerk auf Anfrage erhältlich.

Gibt es das Fahrwerk für den Werkzeugöffner 20 t?

Für den Werkzeugöffner 20 t prüfen wir die Umsetzung auf Anfrage und erstellen Ihnen ein individuelles Angebot. Bitte nehmen Sie Kontakt mit uns auf.

Wann darf die Form geöffnet werden?

Erst wenn das Fahrwerk vollständig eingefahren ist und der Werkzeugöffner abgesenkt fest auf seinen Füßen am Boden steht. Das Fahrwerk dient nur zum Verfahren des unbeladenen Öffners.

Kann ich den Werkzeugöffner mit aufgesetzter Form verfahren?

Nein. Das Fahrwerk ist zum Verfahren des unbeladenen Werkzeugöffners ausgelegt. Vor dem Aufsetzen der Form werden die Rollen eingefahren, geöffnet und bearbeitet wird immer auf den Standfüßen.

Wie viel trägt das Fahrwerk?

Die vier Rollen tragen zusammen 300 kg (PPS 3T) bzw. 1.400 kg (PPS 5T–10T), genug für den unbeladenen Werkzeugöffner bis 10 t.

Wie weit lassen sich die Rollen absenken?

Der Hub beträgt 0–30 mm beim PPS 3T und 0–42 mm beim PPS 5T–10T. Das reicht, um die Rollen sicher unter die Standfüße zu bringen.

Haben die Rollen eine Bremse?

Ja. Jede der vier Lenkrollen hat eine eigene Bremse, sodass der Werkzeugöffner auch auf den Rollen sicher steht. Stehen lassen immer mit angezogenen Bremsen.

Was gehört zum Lieferumfang des Fahrwerks?

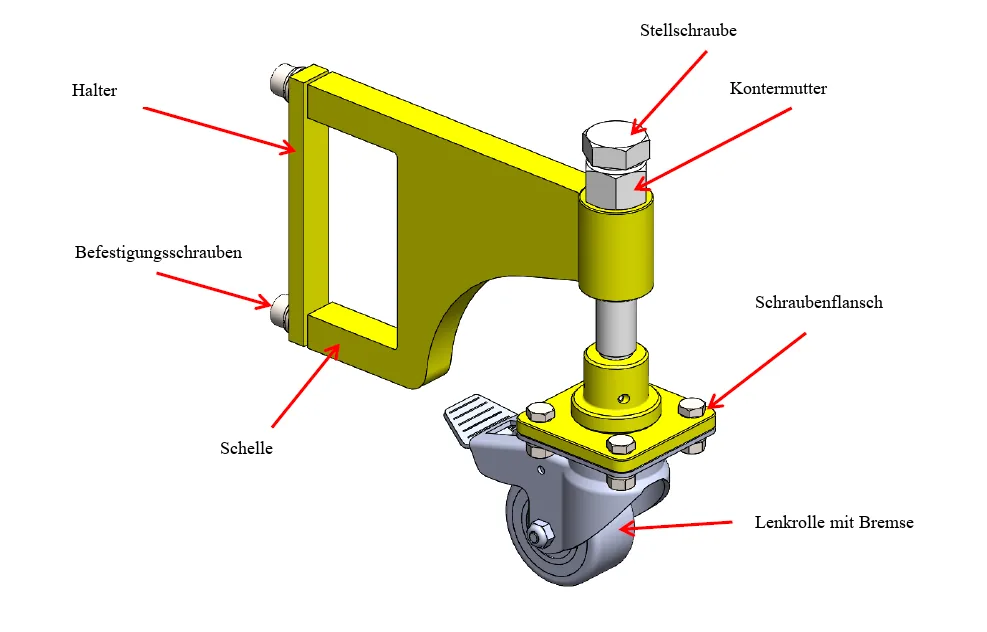

Das Fahrwerk wird als Set aus vier gleichen Einheiten geliefert. Jede der vier Einheiten besteht aus Lenkrolle mit Bremse, Halter, Schelle, Stellschraube, Kontermutter, Schraubenflansch und den Befestigungsschrauben für den Rahmen des Werkzeugöffners.
