Werkzeugöffner
Schutzabdeckung für Werkzeugöffner
Kein Hineintreten zwischen die Längsträger – mehr Sicherheit am Werkzeugöffner.

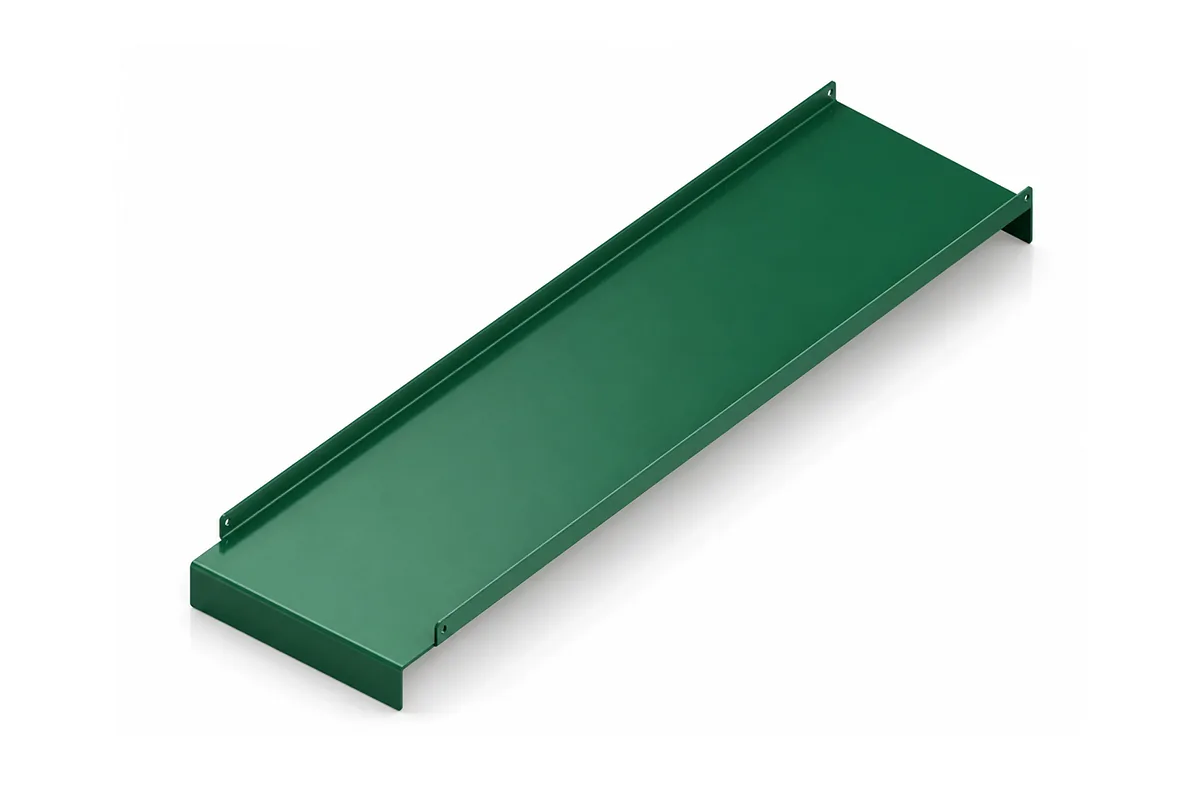

Die Schutzabdeckung aus Stahl schließt den offenen Raum zwischen den Längsträgern des Werkzeugöffners. Sie wird einfach auf die Querprofile gelegt, ohne Werkzeug und ohne Umbau am Gerät. So kann beim Arbeiten an der Form niemand zwischen die Träger treten, und die Fläche zwischen den Längsträgern ist begehbar. Fällt bei Wartung oder Inspektion eine Schraube, ein Kleinteil oder ein Werkzeug herunter, bleibt es auf der Abdeckung liegen, statt auf dem Hallenboden zu landen. In vier Größen für Werkzeugöffner von 3 bis 10 t.
Passend für den Werkzeugöffner mit drehbaren Ladeflächen und den Werkzeugöffner mit festen Ladeflächen. Für den Montagetisch für Spritzgussformen und den mobilen Montagetisch auf Anfrage.
Ihre Vorteile auf einen Blick
Mehr Sicherheit
Kein Hineintreten zwischen die Längsträger beim Arbeiten an der Form.
Nichts fällt durch
Herunterfallende Teile und Werkzeuge landen auf der Abdeckung statt auf dem Hallenboden.
Begehbar
Ermöglicht das Gehen zwischen den Längsträgern.
Ohne Werkzeug, ohne Umbau
Einfach auf die Querprofile legen. Kein Bohren, kein Schrauben.
Aus Stahl
Robust für den Alltag in Werkzeugbau und Fertigung.
Passende Größe
Vier Ausführungen für Werkzeugöffner von 3 bis 10 t.
Wofür brauchen Sie eine Schutzabdeckung?
Zwischen den beiden Längsträgern des Werkzeugöffners liegt ein offener Raum. Wer an der geöffneten Form arbeitet, steht oft direkt daneben. Ein Fehltritt zwischen die Träger kann zum Stolpern führen oder den Fuß einklemmen. Die Schutzabdeckung schließt diesen Raum mit einer Stahlabdeckung und macht die Fläche begehbar. Außerdem fängt sie herunterfallende Teile auf: Was bei Wartung, Inspektion oder Reinigung aus der Hand rutscht, liegt griffbereit auf der Abdeckung, statt unter dem Werkzeugöffner auf dem Hallenboden zu verschwinden.
- Stahlkonstruktion, lackiert – liegt auf den Querprofilen des Werkzeugöffners
- Montage ohne Werkzeug in wenigen Handgriffen, ohne Bohren oder Schrauben
- Auch nachträglich für vorhandene Werkzeugöffner erhältlich
- Vier Größen: KR-3T, KR-5T, KR-5TL und KR-10T
Kombinierbar: Zusammen mit dem Fahrwerk, der Markierhilfe, den Sicherungsprofilen, der Öffnungshilfe und den Schwerlast-Stützböcken wird der Werkzeugöffner zum kompletten Arbeitsplatz für die Formwartung.
Passende Geräte: Werkzeugöffner mit drehbaren Ladeflächen · Werkzeugöffner mit festen Ladeflächen
Welche Schutzabdeckung passt zu Ihrem Werkzeugöffner?
| Schutzabdeckung | Passend für |
|---|---|
| KR-3T | Werkzeugöffner 3 t mit drehbaren oder festen Ladeflächen (KFM 3000, KF 3000) |
| KR-5T | Werkzeugöffner 5 t mit drehbaren oder festen Ladeflächen (KFM 5000, KF 5000) |
| KR-5TL | Werkzeugöffner 5 t L mit drehbaren Ladeflächen (KFM 5000L) |
| KR-10T | Werkzeugöffner 10 t mit drehbaren oder festen Ladeflächen (KFM 10000, KF 10000) |
Für den Werkzeugöffner 20 t und die Montagetische nennen wir Ihnen die passende Ausführung auf Anfrage.
Zum Werkzeugöffner mit drehbaren Ladeflächen → · Zum Werkzeugöffner mit festen Ladeflächen →

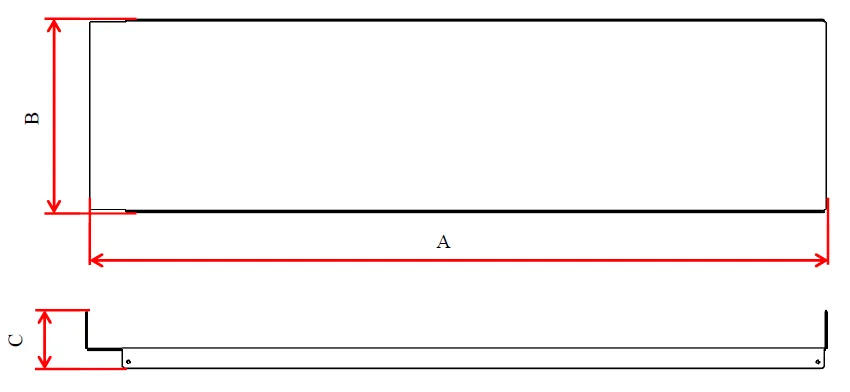

Technische Daten Schutzabdeckung
| Modell | Passend für | Länge A | Breite B | Höhe C | Gewicht |
|---|---|---|---|---|---|
| KR-3T | KFM 3000, KF 3000 | 1.164 mm | 305 mm | 89 mm | 7,5 kg |
| KR-5T | KFM 5000, KF 5000 | 1.894 mm | 515 mm | 109 mm | 18,5 kg |
| KR-5TL | KFM 5000L | 1.894 mm | 615 mm | 109 mm | 22 kg |
| KR-10T | KFM 10000, KF 10000 | 1.444 mm | 615 mm | 109 mm | 17 kg |
Andere Maße liefern wir auf Wunsch. Wir prüfen die Umsetzung und erstellen ein individuelles Angebot.
Ausstattung und Einsatzbedingungen
- Material: Stahl, lackiert
- Montage: auf die Querprofile des Werkzeugöffners gelegt, ohne Werkzeug
- Sicherheitsaufkleber auf der Abdeckung
- Lieferung: im Karton
- Lagerung: trocken bei gleichbleibend 10 bis 40 °C – sonst kann sich das Blech mit der Zeit verziehen
- Reinigung: Ölflecken mit Wasser und Spülmittel entfernen, lackierte Flächen nur mit Reinigern ohne organische Lösungsmittel
Kurzanleitung Schutzabdeckung
Die Kurzanleitung fasst Montage, Anwendung und Pflege zusammen. Die vollständige Betriebsanleitung erhalten Sie mit der Lieferung, eine Ersatzkopie jederzeit auf Anfrage.

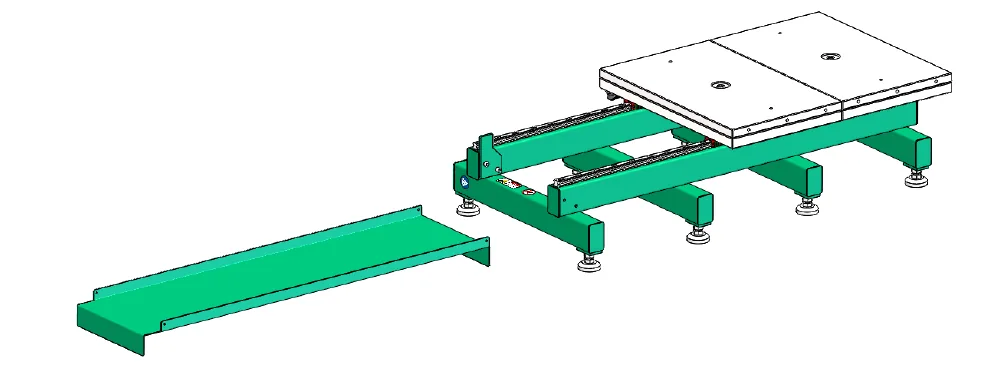

Montage in drei Schritten
- Prüfen, ob die Größe der Schutzabdeckung zu Ihrem Werkzeugöffner passt und alle Sicherheitsaufkleber vorhanden sind.
- Die Ladeflächen des Werkzeugöffners zusammenfahren.
- Die Abdeckung so drehen, dass sie ihrer Lage im Gerät entspricht, und auf die Querprofile legen.
Vor jedem Einsatz
- Sind alle Sicherheitsaufkleber vorhanden und lesbar? Fehlende oder unleserliche Aufkleber ersetzen.
- Ist die Abdeckung sauber? Ölflecken mit Wasser und Spülmittel entfernen.
- Liegen Fremdkörper auf der Abdeckung? Vor dem Arbeiten entfernen.
Wartung
Vor jedem Einsatz und mindestens einmal im Monat per Sichtprüfung:
- Konstruktion: auf Verformung prüfen – verformte Abdeckung ausrichten oder tauschen.
- Lack: auf Schäden und Korrosion prüfen – Stellen reinigen und nachlackieren.
- Sicherheitsaufkleber: fehlende oder beschädigte ergänzen.
- Sauberkeit: Öl, Späne und Schmutz entfernen.
Eine Abdeckung, die so verformt ist, dass sie nicht mehr sicher aufliegt, oder stark korrodiert ist, wird nicht mehr verwendet. Ersatz liefern wir auf Anfrage.
